Az Üveg Függönyfalak Meghatározása és Alapelvei
Az üveg függönyfal egy nem teherhordó külső falburkolati rendszer, amelyet jellemzően kereskedelmi és nagyméretű lakóépületeken alkalmaznak. Fő célja az épület külső burkolatának biztosítása, védelmet nyújtva az időjárás viszontagságai ellen, miközben esztétikailag vonzó megjelenést kölcsönöz. A függönyfalak rendszerint könnyű anyagokból, leggyakrabban alumínium profilokból és üvegtáblákból épülnek fel. A szerkezetet úgy tervezték, hogy a saját súlyán kívül ellenálljon a szélnyomásnak, a hóterhelésnek és a földrengés okozta erőknek, de nem járul hozzá az épület statikai stabilitásához. Ez alapvető különbség a teherhordó falakkal szemben.
A függönyfalak kialakításának alapelve a modularitás és az előregyártás. Az elemeket gyakran gyári körülmények között szerelik össze, ami precízebb illesztést és gyorsabb helyszíni beépítést tesz lehetővé. A rendszer elemei közé tartoznak a függőleges és vízszintes tartóprofilok (bordák és szelvények), az üvegtáblák rögzítő elemei, a szigetelőanyagok és a tömítőprofilok. A tervezés során kiemelt figyelmet fordítanak a hő- és hangszigetelési követelményekre, valamint a vízzáróságra és a légáteresztésre.
Az Üveg Függönyfalak Történeti Áttekintése
Az üveg nagymértékű építészeti felhasználása a 19. században, az ipari forradalommal vette kezdetét. Az acél- és vasvázas szerkezetek megjelenése lehetővé tette a teherhordó falak szerepének csökkenését, és így teret nyert az üveg mint homlokzati elem. A korai üvegházak és kiállítási csarnokok már mutatták az üvegben rejlő lehetőségeket a természetes fény beengedésére és a térérzet növelésére.
A modern értelemben vett üveg függönyfalak a 20. század elején jelentek meg, párhuzamosan a felhőkarcolók építésének elterjedésével. Az olyan ikonikus épületek, mint a Bauhaus iskola épülete Dessau-ban vagy a New York-i Lever House, úttörő szerepet játszottak az üveg függönyfalak alkalmazásában. Ezek az épületek nemcsak a technológiai innovációt képviselték, hanem egy új, letisztult és modern építészeti esztétikát is megteremtettek.
Az 1950-es és 1960-as években az üveg függönyfalak világszerte elterjedtek, és a technológiai fejlődésnek köszönhetően egyre kifinomultabbá váltak. Megjelentek a hőszigetelő üvegek, a különböző felületkezelések és a strukturális ragasztott üveg rendszerek, amelyek még nagyobb szabadságot biztosítottak az építészek számára a homlokzatok tervezésében.
Napjainkban az üveg függönyfalak a modern építészet szerves részét képezik. A fenntarthatóság és az energiahatékonyság szempontjai egyre fontosabbá válnak, ami újabb innovációkat eredményez az üvegtechnológiában és a függönyfal rendszerek tervezésében.
Az Üveg Függönyfalak Előnyei és Hátrányai
Előnyök
- Természetes fény: Az egyik legnagyobb előnye a belső térbe jutó nagy mennyiségű természetes fény, amely javítja a komfortérzetet és csökkenti a mesterséges világítás szükségességét.
- Esztétikai megjelenés: A modern és elegáns megjelenésű üveg függönyfalak jelentősen növelhetik az épület vizuális értékét.
- Kilátás: A nagy üvegfelületek akadálytalan kilátást biztosítanak a környezetre.
- Energiahatékonyság: A modern hőszigetelő üvegek és a gondos tervezés révén az üveg függönyfalak hozzájárulhatnak az épület energiahatékonyságához a hőveszteség csökkentésével és a passzív napenergia hasznosításával.
- Gyors beépítés: Az előregyártott elemeknek köszönhetően a helyszíni beépítés viszonylag gyors és hatékony.
- Könnyű szerkezet: A könnyű anyagok csökkentik az épületre nehezedő terhelést.
- Design szabadság: Az üveg és az alumínium kombinációja nagy tervezési szabadságot biztosít az építészek számára.
Hátrányok
- Magasabb költség: Az üveg függönyfalak általában drágábbak lehetnek a hagyományos falazott szerkezeteknél.
- Hőszigetelés: Bár a modern üvegek jó hőszigetelő tulajdonságokkal rendelkeznek, a nagy üvegfelületek továbbra is jelenthetnek hőhidakat, ha a tervezés és a beépítés nem megfelelő.
- Napvédelem: A túlzott napfény bejutása nyáron túlmelegedést okozhat, ezért hatékony árnyékolási megoldásokra lehet szükség.
- Tisztítás és karbantartás: A nagy üvegfelületek tisztítása és karbantartása költséges és időigényes lehet, különösen magas épületeken.
- Magánélet: A nagy üvegfelületek csökkenthetik a belső terek magánéletét, különösen sűrűn beépített területeken.
- Akusztikai szigetelés: Az üveg kevésbé hatékony a hangszigetelésben, mint a tömör falak, ezért speciális akusztikai üvegek alkalmazására lehet szükség.
Az Üveg Függönyfalak Típusai
Az üveg függönyfalak többféle kivitelben léteznek, amelyek különböző szerkezeti megoldásokat és esztétikai megjelenést kínálnak. A leggyakoribb típusok a következők:
Pálcás (Stick) Rendszer
A pálcás rendszer a legelterjedtebb típus. Ebben az esetben a függőleges és vízszintes tartóprofilokat (bordák és szelvények) a helyszínen szerelik össze, majd ezekbe rögzítik az üvegtáblákat és a kitöltőpaneleket. A rendszer rugalmasságot biztosít a tervezésben és a beépítésben, és lehetővé teszi a komplex geometriájú homlokzatok kialakítását.
A pálcás rendszerek előnye a viszonylagos költséghatékonyság és a könnyű adaptálhatóság a különböző építészeti tervekhez. Hátránya a helyszíni szerelés nagyobb időigénye és a potenciálisan több hibaforrás a tömítések és csatlakozások terén.
Elemzett (Unitized) Rendszer
Az elemzett rendszer esetében a függönyfal elemeket (egy vagy több üvegtáblát és a hozzájuk tartozó kereteket) gyári körülmények között szerelik össze, majd komplett egységekként szállítják a helyszínre és rögzítik az épület szerkezetéhez. Ez a módszer gyorsabb beépítést tesz lehetővé és magasabb minőséget garantál a gyári precizitásnak köszönhetően.
Az elemzett rendszerek előnye a gyors beépítés, a jobb minőségellenőrzés és a kevesebb helyszíni munka. Hátránya a magasabb költség és a kevésbé rugalmas adaptálhatóság a helyszíni változtatásokhoz.
Strukturális Ragasztott Üveg (SSG) Rendszer
A strukturális ragasztott üveg rendszerekben az üvegtáblákat speciális ragasztóval rögzítik a tartószerkezethez, így a külső oldalon nincsenek látható mechanikai rögzítőelemek. Ez egy sima, homogén üvegfelületet eredményez, amely esztétikailag rendkívül vonzó.
Az SSG rendszerek előnye a letisztult megjelenés és a kiváló vízzáróság. Hátránya a magasabb költség és a speciális szaktudást igénylő tervezés és beépítés.
Kettős Homlokzatú Rendszer
A kettős homlokzatú rendszerek két üvegrétegből állnak, amelyek között egy légtér található. Ez a kialakítás javítja a hő- és hangszigetelést, valamint lehetővé teszi a természetes szellőzést és a napenergia szabályozását a belső térben elhelyezett árnyékolókkal.
A kettős homlokzatú rendszerek előnye a kiváló energiahatékonyság és a komfortos belső klíma. Hátránya a magasabb költség és a komplexebb szerkezet.
Az Üveg Függönyfalak Anyagai és Komponensei
Az üveg függönyfalak különböző anyagokból és komponensekből épülnek fel, amelyek együttesen biztosítják a rendszer funkcionális és esztétikai tulajdonságait.

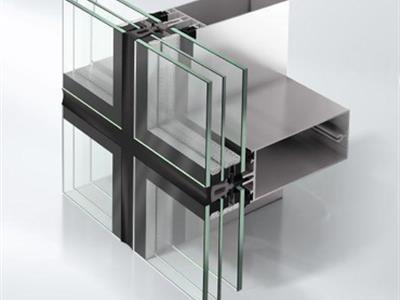

Tartószerkezet (Profilok)
A tartószerkezet leggyakrabban alumínium profilokból készül. Az alumínium könnyű, erős, korrózióálló és jól megmunkálható anyag, amely ideális a függönyfalakhoz. A profilok lehetnek különböző formájúak és méretűek, a statikai követelményeknek és a design elképzeléseknek megfelelően. A hőhídmentes profilok beépítése javítja az energiahatékonyságot.
Üvegtáblák
Az üvegtáblák a függönyfalak leglátványosabb elemei. A modern építészetben számos üvegtípus áll rendelkezésre, amelyek különböző tulajdonságokkal rendelkeznek:
- Hőszigetelő üveg (Kétrétegű, Háromrétegű): Két vagy több üvegtábla közötti lég- vagy gáztérrel rendelkezik, amely jelentősen csökkenti a hőveszteséget.
- Biztonsági üveg (Edzett, Rétegelt): Növelt szilárdságú és törésbiztonságú üveg, amely baleset esetén nem okoz éles szilánkokat.
- Napvédő üveg: Speciális bevonattal rendelkezik, amely csökkenti a napenergia bejutását és a belső tér túlmelegedését.
- Hangszigetelő üveg: Különböző vastagságú és rétegű üvegek kombinációja, amelyek hatékonyan csillapítják a külső zajokat.
- Mintás vagy dekoratív üveg: Esztétikai célokra használt üveg, amely különböző mintákkal vagy textúrákkal rendelkezik.
Rögzítőelemek
Az üvegtáblákat és a kitöltőpaneleket speciális rögzítőelemekkel rögzítik a tartószerkezethez. Ezek lehetnek mechanikus rögzítők (pl. kapcsok, csavarok) vagy ragasztók (strukturális ragasztás esetén).
Szigetelőanyagok
A hő- és hangszigetelés szempontjából kulcsfontosságúak a megfelelő szigetelőanyagok. A függönyfalakban gyakran használnak ásványgyapotot, kőzetgyapotot, poliuretán habot vagy más speciális szigetelőanyagokat a profilok közötti terek kitöltésére.
Tömítőprofilok és Dichtungen
A vízzáróság és a légtömörség biztosítása érdekében a függönyfalakban különböző gumiból vagy műanyagból készült tömítőprofilokat és dichtungokat alkalmaznak az üvegtáblák és a profilok közötti csatlakozásoknál.
Kitöltőpanelek
Az üvegtáblák mellett a függönyfalak tartalmazhatnak nem átlátszó kitöltőpaneleket is, amelyek lehetnek alumíniumból, kompozit anyagokból vagy más burkolóanyagokból. Ezek a panelek hozzájárulhatnak az épület energiahatékonyságához és esztétikai megjelenéséhez.
Az Üveg Függönyfalak Tervezési Szempontjai
Az üveg függönyfalak tervezése komplex feladat, amely számos szempontot figyelembe vesz a funkcionális követelményektől az esztétikai elvárásokig.
Statikai Számítások
A tervezés első lépése a statikai számítások elvégzése, amelyek biztosítják, hogy a függönyfal ellenálljon a várható terheléseknek, mint például a szélnyomás, a hóterhelés és a földrengés. A számítások figyelembe veszik a felhasznált anyagok tulajdonságait és a szerkezet geometriáját.
