Mi Az Az MT Kábel És Miért Fontos Az 5×1,5 mm²-es Változat?
Az MT kábel egy általánosan használt erősáramú kábel típus, amelyet elsősorban épületvillamossági és ipari alkalmazásokban használnak. A betűszó önmagában nem hordoz egyértelmű jelentést minden régióban, de Magyarországon és a környező országokban jellemzően egy bizonyos felépítésű és tulajdonságú kábelt jelöl. A pontos specifikációk gyártótól függően kismértékben eltérhetnek, de az alapvető jellemzők – mint például a szigetelőanyag és a vezető anyaga – általában megegyeznek. Az 5×1,5 mm²-es jelölés a kábel felépítésére utal: öt darab, egyenként 1,5 négyzetmilliméter keresztmetszetű vezetőérből áll. Ez a méret és érszám rendkívül népszerűvé teszi számos alkalmazásban a kiváló egyensúlyt a terhelhetőség, a rugalmasság és a telepíthetőség szempontjából.
Az 5×1,5 mm²-es MT kábel népszerűségének több oka is van. Először is, a 1,5 mm²-es keresztmetszet elegendő áram terhelhetőség biztosít számos háztartási és kisebb ipari fogyasztó számára, mint például világítási rendszerek, dugaljak, és bizonyos kisgépek. Másodszor, az öt ér lehetővé teszi a háromfázisú rendszerek kiépítését (három fázis, nulla és védőföld), ami elengedhetetlen ipari környezetben és egyre gyakoribb a modernebb otthonokban is a nagyobb teljesítményű berendezésekhez. Harmadszor, a kábel hajlékonysága megkönnyíti a telepítést szűk helyeken és bonyolultabb kábelvezetési útvonalakon. Végül, az MT kábelek általában megbízható szigeteléssel rendelkeznek, ami biztosítja a hosszú élettartamot és a biztonságos működést.
Az 5×1,5 mm²-es MT Kábel Műszaki Specifikációi: Méretek, Anyagok És Jellemzők
A Vezető Anyaga És Felépítése
Az 5×1,5 mm²-es MT kábel vezetőerei általában lágyított rézből készülnek. A réz kiváló elektromos vezetőképességgel rendelkezik, emellett jó mechanikai tulajdonságai és korrózióállósága is van. A vezetőerek felépítése lehet tömör (RE) vagy sodrott (RM). A tömör erek merevebbek, ezért inkább fix telepítésekhez ajánlottak, például csövekben vagy védőcsatornákban. A sodrott erek hajlékonyabbak, így jobban megfelelnek olyan alkalmazásokhoz, ahol a kábel mozgatása vagy hajlítása szükséges lehet, például ideiglenes bekötésekhez vagy vibráló berendezésekhez. Az 5×1,5 mm²-es MT kábel esetében gyakori a sodrott érkialakítás a könnyebb kezelhetőség érdekében.
A Szigetelőanyag És Színek

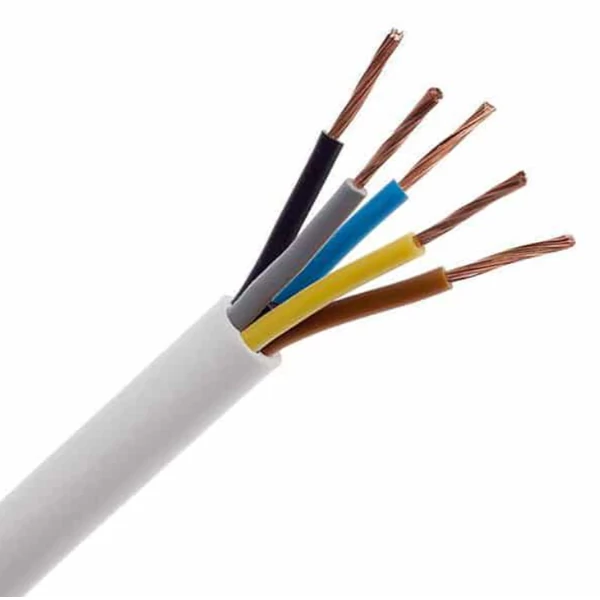

Az MT kábelek érszigetelése általában PVC (polivinil-klorid) vagy más, hasonló tulajdonságokkal rendelkező műanyagból készül. A PVC egy olcsó, jó elektromos szigetelő képességgel rendelkező anyag, amely ellenáll a nedvességnek és sok vegyi anyagnak. Az érszigetelések színe szabványosított, ami megkönnyíti az áramkörök azonosítását és a biztonságos bekötést. Az 5×1,5 mm²-es MT kábel esetében az érszínek általában a következők:
- Barna (L1): Első fázisvezető
- Fekete (L2): Második fázisvezető
- Szürke (L3): Harmadik fázisvezető
- Kék (N): Nulla vezető
- Zöld/sárga (PE): Védőföld vezető
Fontos megjegyezni, hogy a védőföld vezetőnek mindig zöld/sárga színűnek kell lennie, és tilos más célra használni. A nulla vezető színe korábban lehetett más is, de a jelenlegi szabványok szerint a kék szín az elfogadott.
A Külső Köpeny Anyaga És Színe
Az 5×1,5 mm²-es MT kábel külső köpenye is általában PVC-ből készül, de léteznek más anyagból, például polietilénből (PE) vagy halogénmentes anyagokból (LSZH) készült változatok is speciális alkalmazásokhoz. A külső köpeny feladata a belső erek mechanikai védelme, a nedvesség elleni védelem és a külső hatásokkal szembeni ellenállás. Az MT kábelek külső köpenyének színe Magyarországon általában szürke, de más színek is előfordulhatnak a gyártótól függően.
Névleges Feszültség És Áramterhelhetőség
Az 5×1,5 mm²-es MT kábel névleges feszültsége általában 300/500 V vagy 450/750 V. Ez azt jelenti, hogy a kábel alkalmas olyan áramkörökben való használatra, ahol a feszültség nem haladja meg ezeket az értékeket. Az áramterhelhetőség egy fontos paraméter, amely megadja, hogy a kábel tartósan mekkora áramot képes veszteségmentesen és a megengedett hőmérséklet-emelkedésen belül vezetni. Az 5×1,5 mm²-es kábel áramterhelhetősége függ a telepítés módjától (pl. levegőben, csőben, falban), a környezeti hőmérséklettől és a terhelés jellegétől. Általánosságban elmondható, hogy szabad levegőben, normál környezeti hőmérsékleten az 5×1,5 mm²-es MT kábel áramterhelhetősége körülbelül 15-20 Amper lehet. A pontos értékeket mindig a gyártó katalógusában vagy a vonatkozó szabványokban kell ellenőrizni.
Méretbeli Jellemzők: Átmérő És Súly
Az 5×1,5 mm²-es MT kábel külső átmérője általában 8-10 mm között van, de ez a gyártótól és a pontos felépítéstől függően változhat. A súlya körülbelül 100-150 kg/km lehet. Ezek az adatok fontosak a szállítás, tárolás és telepítés szempontjából, különösen nagyobb mennyiségű kábel esetén.
Az 5×1,5 mm²-es MT Kábel Alkalmazási Területei: Hol És Mire Használható?
Háztartási Alkalmazások
Az 5×1,5 mm²-es MT kábel széles körben használható háztartási elektromos rendszerekben. Ide tartozik a világítási áramkörök bekötése, beleértve a mennyezeti lámpákat, fali lámpákat és spotlámpákat. Alkalmas általános célú dugaljak táplálására is, ahol nem várható tartósan nagy áramfelvételű fogyasztók használata. Bizonyos kisebb háztartási gépek, például konyhai robotgépek, turmixgépek vagy mikrohullámú sütők bekötésére is megfelelő lehet, de mindig ellenőrizni kell a készülék áramfelvételét. Az 5×1,5 mm²-es kábel emellett használható kapcsolók, érzékelők és más vezérlő áramkörök bekötésére is.
Ipari Alkalmazások
Ipari környezetben az 5×1,5 mm²-es MT kábel számos területen alkalmazható. Használható gépek és berendezések vezérlő áramköreinek kiépítésére, ipari világítási rendszerekhez, valamint háromfázisú motorok és más nagyobb teljesítményű fogyasztók ideiglenes vagy állandó bekötésére, amennyiben az áramfelvétel nem haladja meg a kábel terhelhetőségét. Emellett alkalmazható érzékelők, aktorok és más automatizálási elemek összekötésére is. Fontos azonban megjegyezni, hogy nagyobb ipari gépek és erősebb áramigényű berendezések bekötéséhez gyakran nagyobb keresztmetszetű kábelek szükségesek.
Épületvillamossági Szerelések
Az 5×1,5 mm²-es MT kábel elengedhetetlen része az épületvillamossági szereléseknek. Használható lakóépületekben, irodákban, üzletekben és más kereskedelmi épületekben a fent említett háztartási és kisebb ipari alkalmazásokhoz. A kábel telepíthető védőcsövekben, kábelcsatornákban, vakolat alá vagy kábellétrákon. A telepítés során be kell tartani a vonatkozó érvényes szabványokat és előírásokat a biztonságos és megbízható működés érdekében.
Ideiglenes És Mobil Alkalmazások
A sodrott érkonstrukciónak köszönhetően az 5×1,5 mm²-es MT kábel bizonyos ideiglenes és mobil alkalmazásokhoz is alkalmas lehet, például hosszabbítókábelek készítéséhez vagy építkezéseken ideiglenes áramellátáshoz. Azonban ilyen esetekben fokozottan ügyelni kell a mechanikai védelemre és a külső hatásokkal szembeni ellenállásra. Szükség lehet erősített külső köpenyű vagy speciálisabb kábelek használatára a nagyobb igénybevétel miatt.
Az 5×1,5 mm²-es MT Kábel Telepítése: Fontos Szempontok És Tudnivalók
Biztonsági Előírások És Szabványok
Az elektromos kábelek telepítése során a biztonság a legfontosabb szempont. Mindig be kell tartani a helyi és nemzeti elektromos biztonsági előírásokat és szabványokat. A telepítést csak szakképzett villanyszerelő végezheti. A munka megkezdése előtt mindig áramtalanítani kell az érintett áramköröket. A kábel kiválasztásakor figyelembe kell venni az alkalmazási területet, a terhelést és a környezeti feltételeket. A nem megfelelő kábel használata túlterheléshez, tűzveszélyhez és áramütéshez vezethet.
A Telepítés Módjai És Technikái
Az 5×1,5 mm²-es MT kábel többféleképpen telepíthető, a felhasználási céltól és a környezeti feltételektől függően:
- Felületre szerelés: A kábelt közvetlenül a falra vagy más felületre rögzítik kábelbilincsek vagy kábelrögzítők segítségével. Ez a módszer egyszerű, de kevésbé esztétikus és a kábel jobban ki van téve a mechanikai sérüléseknek.
- Védőcsőben vagy kábelcsatornában: A kábelt műanyag vagy fém védőcsövekbe, illetve kábelcsatornákba húzzák be. Ez a módszer jobb mechanikai védelmet biztosít és esztétikusabb megjelenést eredményez. Lehetővé teszi a kábelek későbbi cseréjét vagy bővítését is.
- Vakolat alá: A kábelt a fal vakolatába süllyesztik. Ebben az esetben a kábelt védőcsőben kell elhelyezni a sérülések elkerülése érdekében. A vakolat alatti szerelés esztétikus, de a későbbi javítás vagy csere nehézkes lehet.
- Kábeltálcán vagy kábellétrán: Ipari környezetben gyakran használnak kábeltálcákat vagy kábellétrákat a nagyobb mennyiségű kábel rendezett és biztonságos vezetésére. A kábeleket kábelrögzítőkkel rögzítik a tálcákhoz vagy létrákhoz.
A telepítés során ügyelni kell a megfelelő hajlítási sugár betartására, hogy a kábel ne sérüljön meg. A kábelvégeket megfelelően kell előkészíteni a csatlakoztatáshoz, és a kötéseket szakszerűen kell elkészíteni a biztonságos és megbízható érintkezés érdekében.
A Kábel Csatlakoztatása És Bekötése
Az 5×1,5 mm²-es MT kábel csatlakoztatásához és bekötéséhez megfelelő szerszámokra és kötőelemekre van szükség. A vezetőerekről el kell távolítani a szigetelést egy kábelcsupaszító segítségével, ügyelve arra, hogy a réz vezető ne sérüljön meg. A csatlakoztatás történhet sorkapcsokkal, csavaros kötésekkel vagy préselt kötésekkel. Fontos, hogy a kötések szorosak és biztonságosak legyenek a kontaktusproblémák és a túlmelegedés elkerülése érdekében. A védőföld vezetőt mindig a földelőpontra kell kötni. A bekötés során figyelni kell az érszínek helyes azonosítására és a fázissorrend betartására a háromfázisú rendszerekben.
Tesztelés És Ellenőrzés A Telepítés Után
A kábel telepítése és a berendezések bekötése után szükséges a rendszer tesztelése és ellenőrzése a biztonság és a megfelelő működés biztosítása érdekében. Ezt szakképzett villanyszerelőnek kell elvégeznie megfelelő mérőműszerek segítségével. Az ellenőrzés kiterjed a folytonosság mérésére, a szigetelési ellenállás mérésére és
