A Legátfogóbb Útmutató az MT Kábel Méretek Világában
Üdvözöljük átfogó útmutatónkban, amely a magyar szabvány szerinti MT kábelek méreteinek és alkalmazásának minden részletét feltárja. Célunk, hogy Ön, legyen szó akár tapasztalt villanyszerelőről, építőipari szakemberről vagy éppen otthoni barkácsolóról, minden szükséges információt megtaláljon a megfelelő MT kábel kiválasztásához. A biztonságos és hatékony elektromos rendszerek alapja a gondosan megválasztott és megfelelően méretezett vezeték, ezért kiemelt figyelmet fordítunk a kábel keresztmetszetének, terhelhetőségének és a különböző felhasználási területeknek.
Az MT Kábel Definíciója és Jelentősége

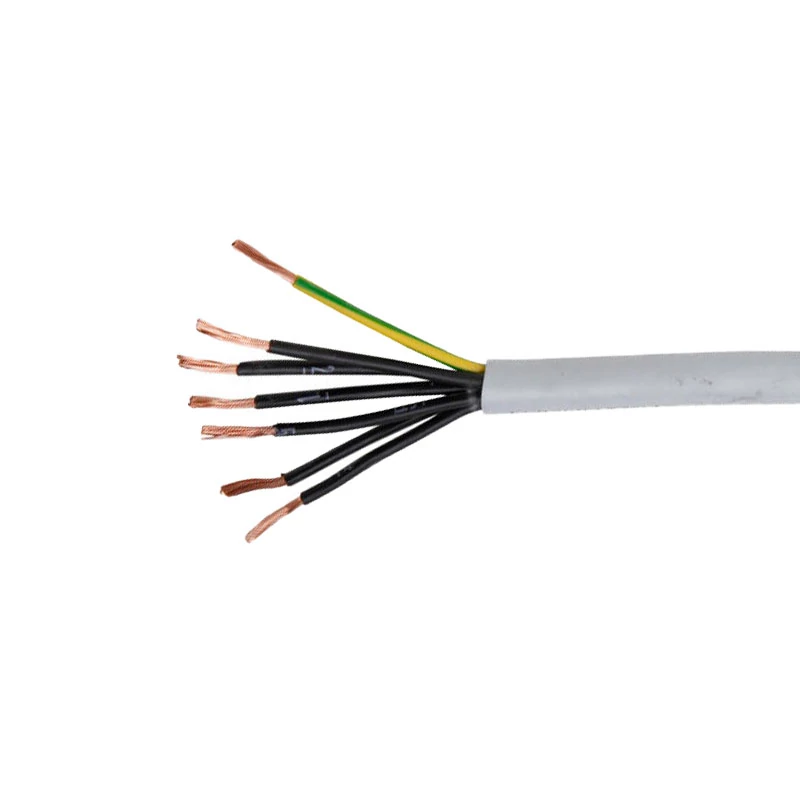

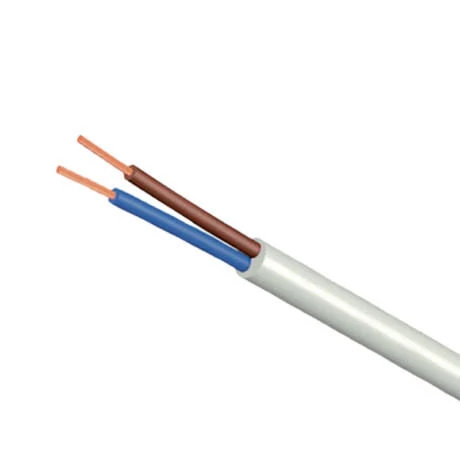

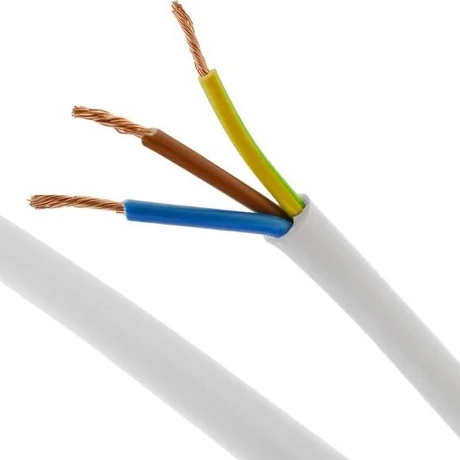

Az MT kábel egy többerű, lágy PVC szigetelésű vezeték, amelyet elsősorban épületek villamos szereléseinél, védőcsövekben vagy zárt kábelcsatornákban alkalmaznak. Rugalmassága és könnyű szerelhetősége miatt széles körben elterjedt Magyarországon. Az MT jelölés a Magyar szabványt és a Többerű kivitelt jelöli. A megfelelő MT kábel méretének kiválasztása kritikus fontosságú a rendszer biztonsága és megbízhatósága szempontjából. Egy alulméretezett kábel túlmelegedhet, ami tüzet okozhat, míg egy túlzottan vastag kábel felesleges költségeket jelenthet.
A Kábel Méretezés Alapelvei
A kábel méretezése során számos tényezőt kell figyelembe venni. Ezek közé tartozik a terhelés nagysága (áramerősség), a vezeték hossza (feszültségesés), a környezeti hőmérséklet, a fektetés módja (pl. levegőben, falban, csőben) és a védelmi berendezések (pl. biztosítékok, megszakítók) karakterisztikája. A szabványok pontosan meghatározzák, hogy adott terheléshez és fektetési módhoz milyen minimális kábel keresztmetszet szükséges. Ennek figyelmen kívül hagyása súlyos következményekkel járhat.
A Kábel Keresztmetszet Szerepe
A kábel keresztmetszete (általában négyzetmilliméterben megadva) az a felület, amelyen az elektromos áram áthalad. Minél nagyobb a keresztmetszet, annál kisebb az elektromos ellenállás, és így annál kevésbé melegszik fel a vezeték az áram hatására. A szabványok táblázatokban rögzítik az egyes kábel keresztmetszetekhez tartozó maximális terhelhetőségi értékeket különböző fektetési módok és környezeti hőmérsékletek esetén.
A Feszültségesés Fontossága
A feszültségesés a vezeték ellenállása miatt fellépő feszültségcsökkenés a táplálási pont és a fogyasztó között. A túlzott feszültségesés a fogyasztók nem megfelelő működéséhez (pl. fényerő csökkenése, motorok lassabb fordulatszáma) vezethet, és növeli az energiaveszteséget. A szabványok határértékeket írnak elő a megengedett feszültségesésre, amelyet a kábel hosszának és keresztmetszetének figyelembevételével kell ellenőrizni.
A Környezeti Tényezők Hatása
A környezeti hőmérséklet és a fektetés módja jelentősen befolyásolja a kábel terhelhetőségét. Magasabb hőmérsékleten a kábel hűtése nehezebbé válik, ezért a megengedett áramerősség csökken. Zárt térben, csőben vagy kábelkötegben fektetett kábelek esetében szintén csökken a hőleadás, ezért a terhelhetőségi értékeket korrigálni kell a szabványoknak megfelelően.
A Leggyakoribb MT Kábel Méretek és Alkalmazásuk
A piacon számos különböző MT kábel méret érhető el, amelyek eltérő áramerősség elviselésére és felhasználási területekre lettek tervezve. Nézzük meg a leggyakoribb méreteket és azok tipikus alkalmazásait:
MT 1.5 mm² Kábel
Az 1.5 mm² keresztmetszetű MT kábel az egyik leggyakrabban használt méret a lakossági és kereskedelmi épületekben. Főként világítási áramkörökhöz, dugaljakhoz (védőföldeléssel ellátott kivitelben) és kisebb fogyasztókhoz (pl. kisméretű háztartási gépek) alkalmazzák. A terhelhetősége a fektetés módjától és a környezeti hőmérséklettől függően általában 15-20 A között van. Fontos megjegyezni, hogy a dugaljakhoz általában 16 A-es kismegszakítót szoktak alkalmazni, így az 1.5 mm²-es kábel ehhez a védelemhez megfelelő.
Alkalmazási területek:
- Általános világítási áramkörök
- Dugaljak (védőföldeléssel)
- Kisebb teljesítményű háztartási gépek (pl. lámpák, rádiók)
- Vezérlő áramkörök
MT 2.5 mm² Kábel
A 2.5 mm² keresztmetszetű MT kábel nagyobb terhelések elviselésére alkalmas, ezért gyakran használják általános célú dugaljakhoz, nagyobb teljesítményű háztartási gépekhez (pl. mosógép, mosogatógép, hűtőszekrény) és egyes fűtési rendszerekhez. A terhelhetősége a fektetés módjától és a környezeti hőmérséklettől függően általában 20-27 A között van. A dugaljakhoz általában 16 A-es vagy 20 A-es kismegszakítót alkalmaznak, így a 2.5 mm²-es kábel mindkét védelemhez megfelelő lehet, de a 20 A-es védelemhez ez a minimális ajánlott keresztmetszet.
Alkalmazási területek:
- Általános célú dugaljak
- Nagyobb teljesítményű háztartási gépek
- Egyes elektromos fűtési rendszerek (alacsonyabb teljesítményűek)
- Műhelyi berendezések (kisebb teljesítményűek)
MT 4 mm² Kábel
A 4 mm² keresztmetszetű MT kábel már jelentősebb áramok szállítására képes, ezért gyakran alkalmazzák nagyobb teljesítményű fogyasztókhoz, mint például elektromos tűzhelyekhez, bojlerekhhez vagy egyes klímaberendezésekhez. A terhelhetősége a fektetés módjától és a környezeti hőmérséklettől függően általában 27-36 A között van. Ezekhez az áramkörökhöz általában 20 A-es vagy 25 A-es kismegszakítókat használnak, így a 4 mm²-es kábel megfelelő védelmet nyújt.
Alkalmazási területek:
- Elektromos tűzhelyek
- Elektromos bojlerek
- Egyes klímaberendezések
- Műhelyi berendezések (közepes teljesítményűek)
MT 6 mm² Kábel
A 6 mm² keresztmetszetű MT kábel nagy áramigényű fogyasztókhoz és hosszabb vezeték szakaszokhoz ideális. Gyakran használják elektromos autótöltőkhöz, nagyobb teljesítményű klímaberendezésekhez, ipari gépekhez vagy akár lakások főelosztójától a fogyasztókig vezető tápláló vezetékekhez. A terhelhetősége a fektetés módjától és a környezeti hőmérséklettől függően általában 34-46 A között van. Ezekhez az áramkörökhöz általában 25 A-es vagy 32 A-es kismegszakítókat alkalmaznak.
Alkalmazási területek:
- Elektromos autótöltők
- Nagy teljesítményű klímaberendezések
- Ipari gépek (kisebb teljesítményűek)
- Lakások főelosztójának táplálása
Nagyobb MT Kábel Méretek (10 mm² és felette)
A 10 mm² és annál nagyobb keresztmetszetű MT kábelek már ipari alkalmazásokban, nagyobb épületek főelosztóiban vagy speciális berendezések táplálásában kapnak szerepet. Ezek a vastagabb kábelek jelentős áramok szállítására képesek alacsony feszültségesés mellett. A terhelhetőségük a fektetés módjától és a környezeti hőmérséklettől függően jelentősen változik, de általában több tíz ampert is elviselnek. A védelemhez nagyméretű megszakítókat vagy olvadóbiztosítókat használnak.
Alkalmazási területek:
- Ipari gépek és berendezések táplálása
- Nagy épületek főelosztói közötti összeköttetések
- Speciális elektromos rendszerek
A Kábel Méretének Kiválasztásának Lépései
A megfelelő MT kábel méretének kiválasztása egy gondos folyamat, amely több lépésből áll:
1. A Terhelés Meghatározása
Az első lépés az adott áramkörre csatlakoztatandó fogyasztók összteljesítményének meghatározása. Ezt a teljesítményt (wattban) el kell osztani a hálózati feszültséggel (Magyarországon általában 230 V egyfázisú vagy 400 V háromfázisú), hogy megkapjuk a várható maximális áramerősséget (amperben). Fontos figyelembe venni a fogyasztók indítási áramát is, amely egyes esetekben többszöröse lehet a névleges áramnak.
2. A Fektetés Módjának Figyelembevétele
A kábel terhelhetősége jelentősen függ a fektetés módjától. A szabványok különböző fektetési módokat definiálnak (pl. A1, A2, B1, B2, C, D, E, F, G), amelyekhez eltérő terhelhetőségi táblázatok tartoznak. Például egy falba vagy csőbe zárt kábel kevésbé tud lehűlni, mint egy szabadon levegőben fektetett kábel, ezért az előbbi esetében kisebb lesz a megengedett áramerősség.
3. A Környezeti Hőmérséklet Számításba Vétele
A szabványos terhelhetőségi értékek általában egy adott környezeti hőmérsékletre (pl. 30 °C) vonatkoznak. Ha a tényleges környezeti hőmérséklet magasabb, akkor a terhelhetőséget korrigálni kell egy megfelelő korrekciós tényezővel. Ezek a tényezők a szabványokban megtalálhatók.
4. A Vezeték Hosszának Mérése és a Feszültségesés Számítása
A vezeték hossza befolyásolja a feszültségesést. Minél hosszabb a vezeték, annál nagyobb a feszültségesés azonos keresztmetszet mellett. A szabványok meghatározzák a megengedett maximális feszültségesést (általában a névleges feszültség néhány százaléka), amelyet a kábel kiválasztásakor ellenőrizni kell. A feszültségesés számításához a következő képlet használható egyenáramú vagy egyfázisú váltakozó áramú körökben: \\Delta U \= 2 \\cdot L \\cdot I \\cdot \\frac\{\\rho\}\{A\} ahol \\Delta U a feszültségesés (V), L a vezeték hossza (m), I az áramerősség (A), \\rho a vezető anyagának fajlagos ellenállása (\\Omega \\cdot mm^2/m), és A a vezeték keresztmetszete (mm^2). Háromfázisú rendszerekben a képlet: \\Delta U \= \\sqrt\{3\} \\cdot L \\cdot I \\cdot \\frac\{\\rho\}\{A\} \\cdot \\cos\(\\varphi\) ahol \\cos\(\\varphi\) a teljesítménytényező.
5. A Védelmi Berendezések Koordinációja
A kiválasztott kábel keresztmetszetének összhangban kell lennie az áramkör védelmére szolgáló berendezések (pl. kismegszakító, biztosíték) karakterisztikájával. A védelmi berendezésnek le kell oldania túláram vagy rövidzárlat esetén, mielőtt a kábel túlmelegedne és károsodna. A szabványok előírják, hogy a védelmi berendezés névleges árama nem lehet nagyobb, mint a kábel tartós terhelhetősége.
6. A Szabványok és Előírások Betartása
A villamos szerelésekre vonatkozó magyar és európai szabványok (pl. MSZ HD 60364) részletesen előírják a kábelek kiválasztására, fektetésére és védelmére vonatkozó szabályokat. Ezeket a szabványokat minden esetben be kell tartani a biztonságos és szakszerű kivitelezés érdekében.
Gyakori Hibák a Kábel Méretezés Során
A kábel méretezése során gyakran előfordulnak hibák, amelyek veszélyes helyzeteket vagy a rendszer nem megfelelő működését okozhatják:
- A terhelés pontatlan meghatározása (pl. jövőbeli bővítések figyelmen kívül hagyása).
- A fektetés módjának helytelen figyelembevétele.
- A környezeti hőmérséklet hatásának alábecslése.
- A feszültségesés figyelmen kívül hagyása, különösen hosszú vezeték szakaszok
