A Kábel Méretek Átfogó Útmutatója: Biztonság és Hatékonyság Az Elektromosság Világában
Az elektromos rendszerek biztonságos és hatékony működésének egyik legkritikusabb eleme a megfelelő kábelméret kiválasztása. A nem megfelelő méretű kábelek túlmelegedéshez, tűzhöz, berendezések károsodásához és energiaveszteséghez vezethetnek. Ez a részletes útmutató mindenre kiterjed, amit a kábelek méretezéséről tudni kell, segítve Önt a legjobb döntések meghozatalában otthoni, ipari vagy bármilyen más elektromos alkalmazás során.
Miért Fontos a Megfelelő Kábelméret? A Biztonság és Hatékonyság Kérdése
A kábelméret közvetlenül befolyásolja az elektromos áram vezetőképességét és a hőleadási képességét. Egy túl vékony kábel nem képes biztonságosan elvezetni a szükséges áramot, ami túlzott felmelegedéshez vezethet. Ez nemcsak a kábel szigetelésének károsodását okozhatja, hanem komoly tűzveszélyt is jelenthet. Ezzel szemben egy túl vastag kábel felesleges költséget jelenthet anélkül, hogy jelentős előnyt nyújtana a legtöbb alkalmazásban.
A Túlterhelés Veszélyei: Amikor a Kábel Nem Bírja a Terhelést
A túlterhelés akkor következik be, amikor egy áramkörön a névlegesnél nagyobb áram folyik át. Ha a kábel keresztmetszete nem elegendő ennek az áramnak a biztonságos vezetéséhez, a kábel ellenállása miatt hő keletkezik. Ez a hő felhalmozódik, és ha nem tud megfelelően elvezetődni, a kábel szigetelése megolvadhat, ami rövidzárlathoz, ívképződéshez és végső soron tűzhöz vezethet. A biztonság az elsődleges szempont, ezért a kábelméretezés nem elhanyagolható.
A Feszültségesés Hatása: Energiaveszteség és Berendezés Működési Zavarok
Minden elektromos vezető rendelkezik bizonyos mértékű ellenállással. Amikor áram folyik át a kábelen, ez az ellenállás feszültségesést okoz a kábel mentén. Ha a kábel túl hosszú vagy túl vékony az áramhoz képest, a feszültségesés jelentős lehet. Ez azt jelenti, hogy a fogyasztóhoz kevesebb feszültség jut el, mint amennyi szükséges a hatékony működéshez. Ez teljesítménycsökkenéshez, a berendezések meghibásodásához és felesleges energiafogyasztáshoz vezethet. A megfelelő kábelméret minimalizálja a feszültségesést, biztosítva a berendezések optimális működését.
A Kábel Méretek Meghatározásának Alapelvei: Hogyan Válasszuk Ki a Megfelelőt?
A kábelméret meghatározásához több tényezőt is figyelembe kell venni. Ezek közé tartozik az áramterhelhetőség, a megengedett feszültségesés, a kábel típusa, a vezeték anyaga (réz vagy alumínium), a telepítés módja és a környezeti feltételek. A szabványok és előírások betartása elengedhetetlen a biztonságos és szabályos elektromos rendszerek kialakításához.
Az Áramterhelhetőség: A Kábel Maximális Terhelhetősége Amperben
Az áramterhelhetőség azt a maximális áramot jelenti, amelyet egy kábel folyamatosan képes biztonságosan vezetni anélkül, hogy a hőmérséklete meghaladná a megengedett határt. Ezt az értéket általában amperben (A) adják meg, és a kábel keresztmetszetétől, a szigetelés típusától és a telepítés módjától függ. A kábel kiválasztásakor mindig olyan kábelt kell választani, amelynek áramterhelhetősége nagyobb, mint az áramkör várható maximális árama.

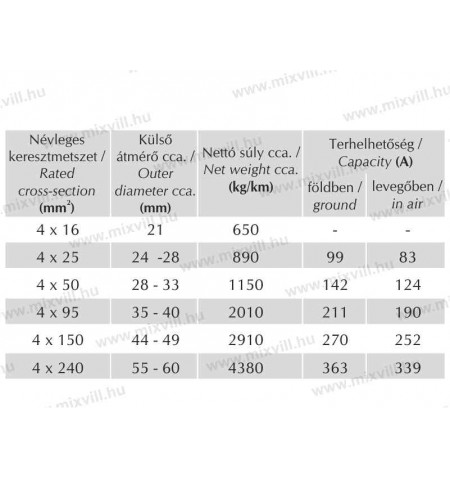

Áramterhelhetőségi Táblázatok és Szabványok: A Megfelelő Értékek Keresése
Az áramterhelhetőségi értékek általában szabványos táblázatokban találhatók meg, amelyeket az elektromos szabványok (például IEC, VDE, MSZ) rögzítenek. Ezek a táblázatok figyelembe veszik a különböző kábel típusokat, a vezeték anyagát, a szigetelés hőállóságát és a telepítés módját (például levegőben, csőben, falban). Fontos, hogy a helyi szabványoknak megfelelő táblázatokat használjuk a kábelméret kiválasztásához.
A Megengedett Feszültségesés: A Feszültségveszteség Korlátozása
A feszültségesés az a feszültségcsökkenés, amely a kábel ellenállása miatt következik be az áram folyásakor. A megengedett feszültségesés mértékét általában a fogyasztó szempontjai és a szabványok határozzák meg. Például világítási áramkörökben a feszültségesés általában nem haladhatja meg a 3%-ot, míg motoroknál ez az érték magasabb lehet a bekapcsolási áramlökések miatt. A kábelméret növelésével a feszültségesés csökkenthető.
A Feszültségesés Számítása: A Kábel Hosszának és Terhelésének Figyelembevétele
A feszültségesés (ΔV) egyenáramú áramkörökben a következő képlettel számítható ki:
\\Delta V \= I \\times R
ahol:
- I az áram erőssége (amperben)
- R a kábel ellenállása (ohmban)
A kábel ellenállása függ a vezeték anyagától (fajlagos ellenállás), a hosszától (L) és a keresztmetszetétől (A):
R \= \\rho \\times \\frac\{L\}\{A\}
ahol:
- ρ a vezeték fajlagos ellenállása (réz esetén kb. 1\.72 \\times 10^\{\-8\} \\, \\Omega \\cdot m, alumínium esetén kb. 2\.82 \\times 10^\{\-8\} \\, \\Omega \\cdot m)
- L a kábel hossza (méterben)
- A a kábel keresztmetszete (négyzetméterben)
Váltakozó áramú áramkörökben a számítás bonyolultabb lehet az induktív és kapacitív reaktancia miatt, de az alapelv ugyanaz: a kábelméret befolyásolja az ellenállást és ezáltal a feszültségesést.
A Kábel Típusa és Felhasználási Területe: A Környezeti Hatások Figyelembevétele
Különböző elektromos alkalmazásokhoz különböző típusú kábeleket használnak. A kábel típusa befolyásolja a szigetelés anyagát, a mechanikai védelmét és a környezeti feltételekkel szembeni ellenállását. Például kültéri használatra UV-álló és nedvességálló kábeleket kell választani, míg ipari környezetben a mechanikai sérülésekkel szemben ellenállóbb kábelek lehetnek szükségesek. A kábelméret kiválasztásakor figyelembe kell venni a kábel típusának áramterhelhetőségét és a telepítési környezetet.

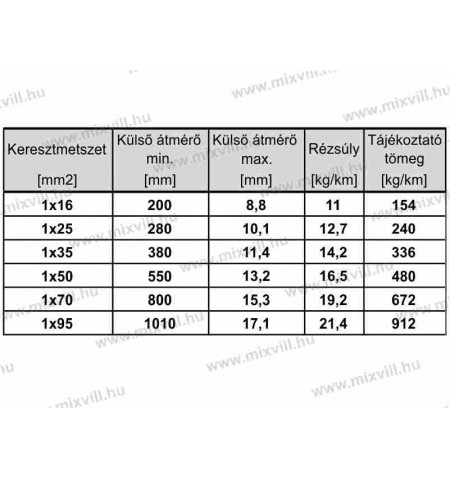

Gyakori Kábel Típusok és Méreteik: Áttekintés a Legfontosabb Kábelekről
Számos különböző kábel típus létezik, amelyek különböző alkalmazásokhoz készülnek. Néhány gyakori típus:
- NYM-J: Beltéri, rögzített telepítéshez, falon kívül és belül, vakolat alatt és felett. Különböző érkeresztmetszetekben kapható (pl. 1.5 mm², 2.5 mm², 4 mm², 6 mm² stb.).
- MYF: Hajlékony, többeres vezeték, készülékek bekötéséhez, védőcsőben vagy kábelcsatornában. Szintén különböző érkeresztmetszetekben elérhető.
- MCu: Réz vezetőjű földkábel, kültéri és földalatti telepítéshez. Nagyobb keresztmetszetekben is elérhető az erőátviteli hálózatokban.
- MMJ: Magyarországon elterjedt beltéri kábel, rögzített telepítéshez. Különböző érkeresztmetszetekben kapható.
- YSLY/ÖLFLEX: Hajlékony, olajálló vezérlőkábel, ipari alkalmazásokhoz. Több erű kivitelben is létezik.
Minden kábel típusnak megvannak a sajátos áramterhelhetőségi határai a keresztmetszet függvényében.
A Vezeték Anyaga: Réz vagy Alumínium? Az Ellenállás Különbsége
A leggyakrabban használt vezeték anyagok a réz és az alumínium. A réz jobb elektromos vezetőképességgel rendelkezik, mint az alumínium (alacsonyabb a fajlagos ellenállása), ezért azonos keresztmetszet mellett nagyobb áramot képes vezetni kisebb feszültségesés mellett. Az alumínium könnyebb és olcsóbb a réznél, de nagyobb keresztmetszet szükséges ugyanannak az áramterhelhetőségnek és feszültségesésnek az eléréséhez. Nagyobb teljesítményű alkalmazásoknál és távvezetékeknél gyakran használnak alumíniumot a súly és a költség szempontjai miatt, de a csatlakozásoknál korróziós problémákra kell figyelni.
Réz Kábelek Előnyei és Hátrányai: A Jó Vezetőképesség Ára
Előnyök:
- Kiváló elektromos vezetőképesség.
- Jó korrózióállóság (megfelelő körülmények között).
- Könnyű forraszthatóság és köthetőség.
- Magasabb mechanikai szilárdság.
Hátrányok:
- Magasabb költség az alumíniumhoz képest.
- Nagyobb súly az alumíniumhoz képest azonos vezetőképesség mellett.
Alumínium Kábelek Előnyei és Hátrányai: Könnyűség és Költséghatékonyság
Előnyök:
- Alacsonyabb költség a rézhez képest.
- Kisebb súly a rézhez képest azonos vezetőképesség mellett.
Hátrányok:
- Rosszabb elektromos vezetőképesség a rézhez képest (nagyobb keresztmetszet szükséges).
- Hajlamosabb a korrózióra (különösen nedves környezetben és nem megfelelő csatlakozásoknál).
- Nehezebb forrasztani és kötni (speciális kötőelemek és eljárások szükségesek).
- Alacsonyabb mechanikai szilárdság a rézhez képest.
A Telepítés Módja: A Hűtés és a Környezeti Hatások Szerepe
A kábel telepítésének módja jelentősen befolyásolja annak áramterhelhetőségét. Például egy szabadon levegőben elhelyezett kábel jobban tudja leadni a hőt, mint egy csőben vagy falban rögzített kábel. A több kábel egymás melletti elhelyezése is csökkentheti az egyes kábelek áramterhelhetőségét a hő felhalmozódása miatt. A szabványok korrekciós tényezőket írnak elő a különböző telepítési módokra, amelyeket figyelembe kell venni a kábelméret kiválasztásakor.
Telepítési Módok és Hatásuk az Áramterhelhetőségre: Korrekciós Tényezők
Néhány gyakori telepítési mód és azok hatása az áramterhelhetőségre:
- Szabadon levegőben: A legjobb hűtési feltételek, így a kábel elérheti a névleges áramterhelhetőségét.
- Csőben vagy kábelcsatornában: Rosszabb hűtés, ezért csökkenteni kell a megengedett áramot.
- Falban vagy vakolat alatt: Hasonló a csőben történő telepítéshez, további hőelvezetési korlátozásokkal.
- Kábelkötegek: A több kábel egymás melletti elhelyezése növeli a környezeti hőmérsékletet, ezért az egyes kábelek áramterhelhetőségét csökkenteni kell.
A szabványok részletes táblázatokat és képleteket tartalmaznak a különböző telepítési módokhoz tartozó korrekciós tényezőkre.
Környezeti Feltételek: Hőmérséklet, Páratartalom és Vegyi Hatások
A környezeti feltételek, mint a hőmérséklet, a páratartalom és a vegyi anyagok jelenléte szintén befolyásolhatják a kábelek teljesítményét és élettartamát. Magasabb környezeti hőmérséklet csökkenti a kábel áramterhelhetőségét, mivel a hőleadás kevés
