A C16A Kismegszakító Részletes Bemutatása és Alkalmazási Lehetőségei
A C16A kismegszakító az elektromos hálózatok egyik nélkülözhetetlen biztonsági eleme, amelynek elsődleges feladata az áramkörök védelme a túláram és a rövidzárlat káros hatásaitól. Működési elvének és műszaki paramétereinek alapos ismerete elengedhetetlen mind a szakemberek, mind a felhasználók számára a biztonságos és megbízható elektromos rendszerek kialakításához és üzemeltetéséhez. Ebben a részletes útmutatóban mélyrehatóan elemezzük a C16A kismegszakító jellemzőit, működését, alkalmazási területeit, valamint a beépítésével és karbantartásával kapcsolatos legfontosabb tudnivalókat.
A C16A Kismegszakító Műszaki Specifikációi és Jellemzői
A C16A kismegszakító megnevezés több fontos műszaki paramétert is magában foglal. A „C” karakter a kioldási karakterisztikára utal, míg a „16A” a névleges áramerősséget jelöli. Ezek a specifikációk alapvetően meghatározzák a kismegszakító alkalmazhatóságát és működési tartományát.
A Kioldási Karakterisztika („C” Típus)
A „C” típusú kioldási karakterisztika azt jelenti, hogy a kismegszakító a névleges áram többszörösének hatására old ki. A C-karakterisztikájú kismegszakítók jellemzően 5-10-szeres névleges áramnál működnek rövidzárlat esetén, és 1,13-1,45-szörös névleges áramnál a termikus kioldás következik be hosszabb ideig tartó túláram esetén. Ez a karakterisztika ideálissá teszi a C16A kismegszakítót olyan áramkörök védelmére, ahol a bekapcsolási áramlökések nem túl nagyok, például általános világítási áramkörök, háztartási dugaljak és kisebb teljesítményű elektromos készülékek esetében.
A Névleges Áramerősség (16A)
A „16A” érték a kismegszakító névleges áramerősségét jelenti. Ez az a maximális áram, amelyet a kismegszakító tartósan képes vezetni a környezeti hőmérséklet és a beépítési körülmények figyelembevételével anélkül, hogy károsodna vagy működésbe lépne a termikus kioldó mechanizmus. A C16A kismegszakítót tehát olyan áramkörök védelmére tervezték, amelyekben a normál üzemi áram nem haladja meg a 16 Ampert.
További Fontos Műszaki Paraméterek
A névleges áramerősség és a kioldási karakterisztika mellett számos más műszaki paraméter is befolyásolja a C16A kismegszakító kiválasztását és alkalmazását:
Névleges Feszültség
A névleges feszültség az a maximális üzemi feszültség, amelyre a kismegszakítót tervezték. A legtöbb C16A kismegszakító váltakozó áramú (AC) rendszerekhez készül, tipikusan 230/400V-os névleges feszültséggel. Léteznek egyenáramú (DC) alkalmazásokhoz tervezett változatok is, de ezek kevésbé elterjedtek a háztartási és általános ipari felhasználásban.
Rövidzárlati Szilárdság (Icn)
A rövidzárlati szilárdság azt a maximális rövidzárlati áramot jelöli, amelyet a kismegszakító biztonságosan képes megszakítani anélkül, hogy károsodna. Ezt az értéket kA-ben (kiloamper) adják meg. A megfelelő rövidzárlati szilárdság kiválasztása kritikus fontosságú a biztonság szempontjából, mivel egy alulméretezett kismegszakító nem képes hatékonyan megszakítani egy nagy zárlati áramot, ami a készülék tönkremeneteléhez és súlyos balesetekhez vezethet.
Pólusszám

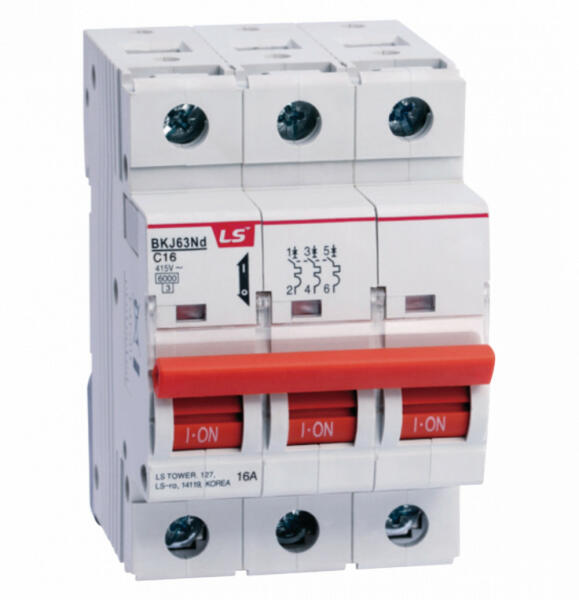

A pólusszám azt jelzi, hogy a kismegszakító hány áramkört képes egyszerre megszakítani. Léteznek egypólusú (1P), kétpólusú (2P), hárompólusú (3P) és négypólusú (4P) C16A kismegszakítók. Az egypólusú változatokat tipikusan a fázisvezeték védelmére használják egyfázisú rendszerekben, míg a többpólusú változatokat a többfázisú rendszerek teljes körű védelmére alkalmazzák.
Beépítési Méret és Rögzítés
A legtöbb C16A kismegszakító szabványos DIN sínre szerelhető, ami megkönnyíti a beépítésüket elosztószekrényekbe és egyéb elektromos berendezésekbe. A modulszélesség szabványosított (általában 17,5 mm pólusonként), ami lehetővé teszi a kismegszakítók helytakarékos elhelyezését.
Környezeti Hőmérséklet
A kismegszakítók működését befolyásolja a környezeti hőmérséklet. A névleges áramerősség általában egy meghatározott hőmérsékletre (pl. 30°C) vonatkozik. Magasabb hőmérsékleten a kismegszakító terhelhetősége csökkenhet, ezért fontos figyelembe venni a beépítési környezet hőmérsékletét a megfelelő kismegszakító kiválasztásakor.
Élettartam
A kismegszakítók élettartamát általában a mechanikai és elektromos kapcsolások számában adják meg. A minőségi C16A kismegszakítók több ezer mechanikai és több tíz- vagy százezer elektromos kapcsolásra tervezettek, biztosítva a hosszú távú megbízható működést.
A C16A Kismegszakító Működési Elve
A C16A kismegszakító kétféle kioldási mechanizmussal rendelkezik a túláram és a rövidzárlat elleni védelem érdekében:
Termikus Kioldás (Bimetál)
A tartós túláram hatására a kismegszakítóban lévő bimetál csík felmelegszik és meghajlik. Ez a meghajlás egy mechanizmust indít el, amely megszakítja az áramkört. A termikus kioldás időfüggő, vagyis minél nagyobb a túláram, annál gyorsabban következik be a kioldás. Ez a mechanizmus védi az áramkört a hosszú ideig tartó, mérsékelt túláramtól, amely károsíthatja a vezetékeket és a csatlakoztatott eszközöket.
Elektromágneses Kioldás
Rövidzárlat esetén hirtelen nagymértékű áram folyik az áramkörben. Ez az áram egy elektromágneses tekercset gerjeszt a kismegszakítóban, amely egy vasmagot vonz be. A bevonzzott vasmag egy pillanat alatt működésbe hozza a kioldó mechanizmust, azonnal megszakítva az áramkört. Az elektromágneses kioldás rendkívül gyors, és a célja a súlyos károk és a tűzveszély elhárítása a rövidzárlat bekövetkeztekor.
Kézi Működtetés és Visszaállítás
A kismegszakítók kézi kapcsolóval is rendelkeznek, amely lehetővé teszi az áramkör be- és kikapcsolását. Kioldás után a kismegszakítót kézzel kell visszaállítani, miután a hibát elhárították. A visszaállítás csak akkor lehetséges, ha a túláram vagy a rövidzárlat oka megszűnt.
A C16A Kismegszakító Alkalmazási Területei
A C16A kismegszakító széles körben alkalmazható különböző elektromos rendszerekben a háztartásoktól az ipari létesítményekig.
Lakossági Felhasználás
A háztartásokban a C16A kismegszakító tipikusan a következő áramkörök védelmére szolgál:
Általános Világítási Áramkörök
A legtöbb lakásban a világítási áramkörök 10A vagy 16A névleges árammal vannak biztosítva. A C16A kismegszakítók ideálisak a nappali, hálószoba, konyha és egyéb helyiségek általános világításának védelmére, ahol a bekapcsolási áramlökések általában nem jelentősek.
Háztartási Dugaljak
A szabványos háztartási dugaljak áramköreit gyakran C16A kismegszakítókkal védik. Ezek az áramkörök különféle elektromos készülékek (pl. televízió, számítógép, konyhai kisgépek) táplálására szolgálnak. Fontos azonban megjegyezni, hogy a nagyobb teljesítményű készülékekhez (pl. mosógép, sütő, elektromos fűtőtest) külön, megfelelően méretezett áramkör és kismegszakító szükséges.
Kisebb Teljesítményű Elektromos Készülékek
Olyan kisebb teljesítményű, fixen bekötött elektromos készülékek, mint például egyes fürdőszobai ventilátorok vagy fali lámpák, szintén védhetők C16A kismegszakítókkal.
Kereskedelmi és Ipari Felhasználás
A C16A kismegszakítók a kereskedelmi és ipari szektorban is számos területen alkalmazhatók:
Irodai Berendezések
Az irodákban a számítógépek, monitorok, nyomtatók és egyéb irodai elektronikai eszközök áramköreinek védelmére gyakran használnak C16A kismegszakítókat.
Műhelyek és Kisipari Létesítmények
Kisebb műhelyekben és ipari létesítményekben a C16A kismegszakítók védhetik az általános világítást, a kisebb teljesítményű kéziszerszámok és a segédberendezések áramköreit.
Épületgépészeti Rendszerek
Egyes épületgépészeti rendszerek, például a szellőztető rendszerek kisebb motorjai vagy a vezérlő áramkörök is védhetők C16A kismegszakítókkal.
A C16A Kismegszakító Kiválasztásának Szempontjai
A megfelelő C16A kismegszakító kiválasztása kulcsfontosságú a biztonságos és megbízható működés szempontjából. A kiválasztás során a következő tényezőket kell figyelembe venni:
Az Áramkör Névleges Árama
A kismegszakító névleges áramerősségének meg kell haladnia az áramkörben várható maximális üzemi áramot. A C16A kismegszakítót tehát olyan áramkörökhöz kell választani, ahol a terhelés által felvett áram tartósan nem lépi túl a 16 Ampert.
A Terhelés Jellege és a Bekapcsolási Áramlökések
A terhelés jellege befolyásolja a szükséges kioldási karakterisztikát. A C karakterisztika általában megfelelő az általános világítási és dugalj áramkörökhöz, ahol a bekapcsolási áramlökések mérsékeltek. Nagyobb bekapcsolási áramlökéssel rendelkező terhelésekhez (pl. egyes motorok, transzformátorok) más karakterisztikájú kismegszakítók (pl. B vagy D) lehetnek alkalmasabbak.
A Rövidzárlati Áram Várható Értéke
A kismegszakító rövidzárlati szilárdságának (Icn) meg kell haladnia az áramkörben várható maximális rövidzárlati áramot a beépítés helyén. Ezt az értéket a hálózat kialakítása és a tápláló transzformátor adatai határozzák meg. Ha a rövidzárlati áram meghaladja a kismegszakító szilárdságát, a kismegszakító nem képes biztonságosan megszakítani a zárlatot, ami a készülék károsodásához és tűzveszélyhez vezethet.
A Hálózati Feszültség
A kismegszakító névleges feszültségének kompatibilisnek kell lennie a hálózat feszültségével (pl. 230V AC egyfázisú hálózatban).
A Beépítési Környezet
Figyelembe kell venni a beépítési környezet hőmérsékletét és a rendelkezésre álló helyet az elosztószekrényben. Magasabb hőmérsékleten a kismegszakító terhelhetősége csökkenhet. A DIN sínre szerelhető, szabványos méretű C16A kismegszakítók általában könnyen beépíthetők a legtöbb elosztószekrénybe.
Szabványok és Tanúsítványok
A kiválasztott C16A kismegszakítónak meg kell felelnie a vonatkozó nemzetközi és nemzeti szabványoknak (pl. IEC 60898, EN 60898) és rendelkeznie kell a szükséges tanúsítványokkal (pl. CE jelölés).
A C16A Kismegszakító Beépítése és Bekötése
A C16A kismegszakító beépítését és bekötését kizárólag képzett villanyszerelő végezheti a vonatkozó szabványok és előírások betartásával. Az alábbiakban összefoglaljuk a legfontosabb lépéseket és szempontokat:
Biztonsági Előírások
Minden beépítési és bekötési munka megkezdése előtt győződjön meg arról, hogy az á
