Mi az a Kismegszakító Sorolósín és Miért Nélkülözhetetlen?
A kismegszakító sorolósín, más néven DIN sínre szerelhető sorkapocsblokk vagy egyszerűen csak sín, az elektromos elosztószekrények egyik kritikus fontosságú eleme. Funkciója, hogy rendezett és biztonságos módon rögzítse a kismegszakítókat és más moduláris elektromos készülékeket, mint például a fi reléket, túlfeszültség-levezetőket, kontaktorokat és időreléket. A sorolósín nem csupán mechanikai tartást biztosít, hanem lehetővé teszi az egyszerű és gyors bekötést, valamint a későbbi bővítések és karbantartások elvégzését is. A szabványosított DIN sín méret biztosítja a kompatibilitást a különböző gyártók termékei között, így egy rugalmas és bővíthető elektromos rendszer építhető ki.
Egy jól megtervezett és megfelelően telepített kismegszakító sorolósín rendszer elengedhetetlen a biztonságos és megbízható elektromos energiaelosztás szempontjából. Lehetővé teszi a kábelek rendezett vezetését, csökkenti a hibás bekötések kockázatát és megkönnyíti a hibaelhárítást. A helyes sín kiválasztása és a szakszerű telepítés alapvető fontosságú a tűzveszély megelőzése és az érintésvédelem biztosítása érdekében.

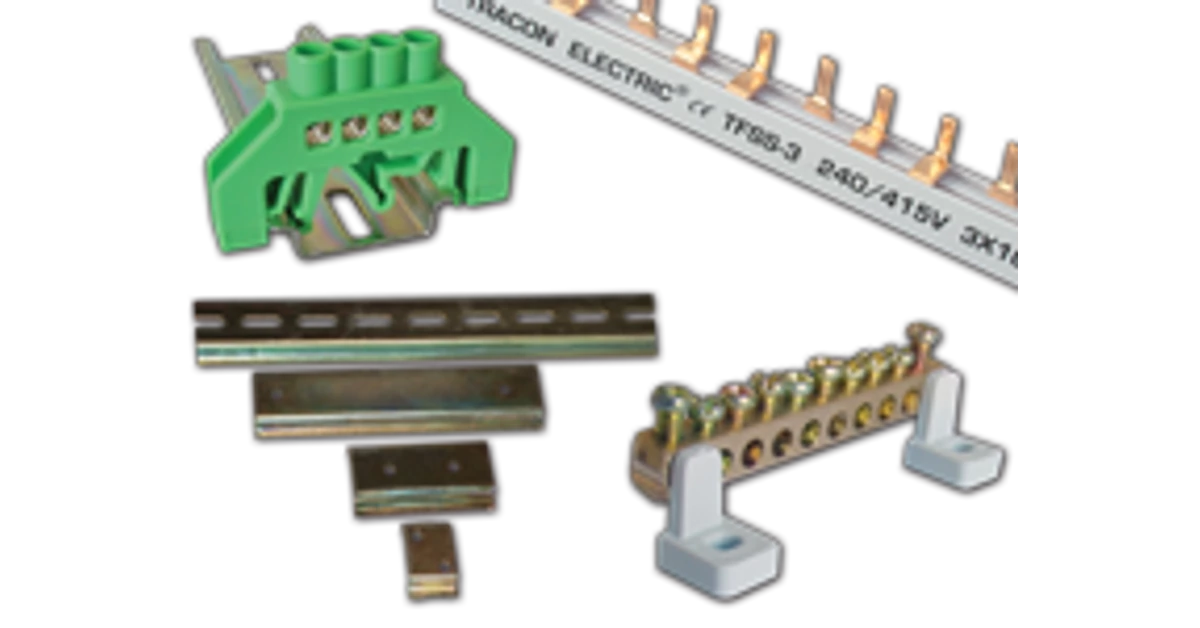

A Kismegszakító Sorolósínek Típusai és Jellemzőik
A piacon számos különböző típusú kismegszakító sorolósín érhető el, amelyek mindegyike specifikus igényekhez és alkalmazásokhoz igazodik. A leggyakoribb típusok a következők:
Standard Acél DIN Sínek (TS 35)
A standard acél DIN sínek (TS 35) a legelterjedtebb típus, amelyek 35 mm szélesek és 7,5 mm vagy 15 mm magasak lehetnek. Kiváló mechanikai szilárdságot biztosítanak és alkalmasak a legtöbb lakossági és ipari alkalmazáshoz. A perforált változatok megkönnyítik a rögzítést és a kábelvezetés optimalizálását.
Alumínium DIN Sínek
Az alumínium DIN sínek könnyebbek az acél változatoknál és jó korrózióállósággal rendelkeznek. Különösen előnyösek olyan környezetben, ahol a súly vagy a nedvesség jelentős tényező lehet.
Réz DIN Sínek
A réz DIN sínek kiváló elektromos vezetőképességgel rendelkeznek, ezért gyakran használják földelő- vagy potenciálkiegyenlítő síneként. Bizonyos speciális alkalmazásokban, ahol alacsony ellenállású kapcsolatokra van szükség, szintén előnyösek lehetnek.
Hornyolt DIN Sínek
A hornyolt DIN sínek speciális kialakításuknak köszönhetően még biztonságosabb rögzítést tesznek lehetővé a készülékek számára, különösen vibrációnak kitett környezetben.
Szélesebb DIN Sínek (TS 35/15)
A szélesebb, 15 mm magas DIN sínek nagyobb stabilitást és terhelhetőséget biztosítanak, így alkalmasak nehezebb vagy nagyobb méretű készülékek rögzítésére is.
A sín anyaga, hossza és profilja mind fontos szempontok a megfelelő típus kiválasztásakor. Figyelembe kell venni az elhelyezendő készülékek súlyát, a környezeti feltételeket és a rendelkezésre álló helyet az elosztószekrényben.
A Kismegszakító Sorolósínek Méretei és Kiválasztása
A kismegszakító sorolósínek méretei kulcsfontosságúak a megfelelő illeszkedés és a rendelkezésre álló hely optimális kihasználása szempontjából. A legfontosabb méret a sín hossza, amelyet az elhelyezendő készülékek számának és szélességének figyelembevételével kell meghatározni. A szabványos kismegszakítók általában 17,5 mm szélesek (egy modul). A fi relék és más moduláris eszközök szélessége eltérő lehet, ezért a tervezés során ezt is figyelembe kell venni.
A sín magassága (általában 7,5 mm vagy 15 mm) befolyásolja a rögzítési stabilitást és a kábelvezetés lehetőségét a sín alatt. A 15 mm magas sínek nagyobb helyet biztosítanak a kábelek számára, ami különösen sűrű bekötések esetén lehet előnyös.
A sín vastagsága befolyásolja a mechanikai szilárdságot és a terhelhetőséget. Nehezebb készülékekhez vastagabb sínek ajánlottak.
A megfelelő sín hosszának kiválasztásához először meg kell határozni az elhelyezendő készülékek teljes szélességét, majd ehhez hozzá kell adni némi ráhagyást a későbbi bővítésekhez és a kényelmes bekötéshez. Általános szabályként érdemes legalább 10-15% ráhagyást számolni.
A sín rögzítésének módja is befolyásolhatja a választást. A sínek általában csavarokkal vagy speciális rögzítőelemekkel kerülnek rögzítésre az elosztószekrény hátlapjára vagy a tartószerkezetre.
A Kismegszakító Sorolósín Telepítésének Lépései és Fontos Szempontjai
A kismegszakító sorolósín telepítése gondos tervezést és precíz munkavégzést igényel a biztonságos és hatékony működés érdekében. A telepítés során a következő lépéseket kell követni:
1. Tervezés és Előkészítés
Az első lépés a tervezés, amely magában foglalja az elhelyezendő készülékek számának és típusának meghatározását, a szükséges sín hosszának kiszámítását és a rögzítési pontok kijelölését az elosztószekrényben. Győződjön meg arról, hogy elegendő hely áll rendelkezésre a sínek és a készülékek számára, valamint a kábelek kényelmes vezetéséhez.
2. A Sín Méretre Vágása (Szükség Esetén)
Ha a rendelkezésre álló sín hosszabb a szükségesnél, akkor azt méretre kell vágni. Ehhez használjon fémvágó fűrészt vagy speciális sínvágó szerszámot. Ügyeljen a pontos és egyenes vágásra.
3. A Sín Rögzítése
A méretre vágott sínt rögzítse az elosztószekrény hátlapjára vagy a tartószerkezetre. Használjon megfelelő méretű és típusú csavarokat vagy rögzítőelemeket. Győződjön meg arról, hogy a sín stabilan és biztonságosan van rögzítve.
4. A Kismegszakítók és Egyéb Készülékek Felszerelése
A rögzített sínre szerelje fel a kismegszakítókat, fi reléket és más moduláris készülékeket. A készülékek általában rugós vagy csavaros rögzítőmechanizmussal rendelkeznek, amelyek lehetővé teszik a sínre történő egyszerű felpattintást vagy rögzítést. Ügyeljen a készülékek közötti megfelelő távolságra a szellőzés és a bekötés megkönnyítése érdekében.
5. A Bekötések Elvégzése
A készülékek felszerelése után következik a bekötések elvégzése. Csatlakoztassa a bejövő és kimenő kábeleket a kismegszakítókhoz és más készülékekhez a vonatkozó szabványok és előírások betartásával. Használjon megfelelő méretű és típusú vezetékeket és sorkapcsokat. Győződjön meg arról, hogy a csatlakozások szorosak és biztonságosak.
6. Ellenőrzés és Tesztelés
A bekötések befejezése után ellenőrizze a teljes rendszert. Győződjön meg arról, hogy minden készülék megfelelően van rögzítve, a bekötések helyesek és a kábelek rendezetten vannak vezetve. Végezzen el minden szükséges tesztet a rendszer biztonságos és hibátlan működésének biztosítása érdekében.
A telepítés során kiemelt figyelmet kell fordítani a biztonsági előírások betartására. A munkát csak képzett és felhatalmazott személy végezheti, feszültségmentes állapotban. Használjon megfelelő védőfelszerelést és szerszámokat.
A Kismegszakító Sorolósín Bekötésének Általános Szabályai és Tippjei
A kismegszakító sorolósín bekötése alapvető fontosságú az elektromos rendszer helyes működése szempontjából. A bekötés során a következő általános szabályokat és tippeket érdemes betartani:
- Mindig feszültségmentes állapotban végezze a bekötést. Kapcsolja ki a főkapcsolót és ellenőrizze a feszültségmentességet megfelelő mérőműszerrel.
- Használjon megfelelő méretű és típusú vezetékeket az áramterhelésnek megfelelően.
- A vezetékeket szakszerűen csupaszítsa le és rögzítse a sorkapcsokban. Ügyeljen arra, hogy a vezeték ne lógjon ki a kapocsból, és a szigetelés ne kerüljön a kapocs alá.
- A fázisvezetőket (L), a nullavezetőt (N) és a védővezetőt (PE) a megfelelő sorkapcsokba kösse be. A védővezetőt mindig a zöld-sárga színű vezeték jelöli.
- A kismegszakítók bemeneti oldalára kösse be a táplálást, a kimeneti oldalára pedig a fogyasztókat. A bekötési rajzot mindig vegye figyelembe.
- A fi relék bekötése különös figyelmet igényel. A fázis- és nullavezetőt a bemeneti oldalra kell kötni, a kimeneti oldalról pedig a fogyasztók felé. A védővezetőt a fi relén nem szabad megszakítani.
- A sorkapcsokat megfelelő nyomatékkal húzza meg a túlmelegedés és a kontaktushibák elkerülése érdekében. Használjon nyomatékkulcsot, ha szükséges.
- A bekötések után ellenőrizze a vezetékek folytonosságát és a szigetelési ellenállást.
- A kábeleket rendezetten vezesse a sín mellett vagy alatt, és rögzítse kábelkötegelőkkel vagy kábelcsatornákkal.
- A bekötési rajzot és a dokumentációt őrizze meg a későbbi karbantartásokhoz és hibaelhárításhoz.
A szakszerű bekötés elengedhetetlen a rendszer biztonságos és megbízható működéséhez. Ha bizonytalan a bekötésben, forduljon képzett villanyszerelőhöz.
Gyakori Hibák és Hibaelhárítás a Kismegszakító Sorolósín Rendszerében
A kismegszakító sorolósín rendszereiben előfordulhatnak bizonyos hibák, amelyek a rendszer nem megfelelő működéséhez vezethetnek. A leggyakoribb hibák és azok elhárítási módjai a következők:
Laza Kötések
A laza kötések a sorkapcsokban túlmelegedést, kontaktushibákat és akár tüzet is okozhatnak. Rendszeresen ellenőrizze a kötések szorosságát és húzza meg a lazákat.
Korrózió
Nedves vagy párás környezetben a sín és a sorkapcsok korrodálódhatnak, ami rossz kontaktushoz vezethet. Használjon korrózióálló anyagból készült síneket és sorkapcsokat, vagy védje a rendszert a nedvességtől.
Mechanikai Sérülések
A sín vagy a készülékek mechanikai sérülései befolyásolhatják a működést és a biztonságot. Sérülés esetén cserélje ki a sérült alkatrészt.
Túlterhelés
A kismegszakítók túlterhelése a nem megfelelő méretezés vagy a túl sok fogyasztó egyidejű használata miatt következhet be. Ellenőrizze a kismegszakítók névleges áramát és a fogyasztók terhelését. Szükség esetén cserélje ki a kismegszakítót nagyobb áramerősségűre vagy ossza el a fogyasztókat több áramkörre.
Zárlat
A zárlat súlyos károkat okozhat a rendszerben. A kismegszakítók és a fi relék a zárlat észlelésekor lekapcsolnak a védelem érdekében. A zárlat okának felderítése és megszüntetése szakképzett villanyszerelő feladata.
Fi Relé Hibája
A fi relé hibája esetén az érintésvédelmi funkció nem működik megfelelően. Rendszeresen tesztelje a fi relét a tesztgomb segítségével. Ha a teszt nem sikerül, cserélje ki a fi relét.
A rendszeres karbantartás és az időszakos ellenőrzés segíthet megelőzni a hibákat és biztosítani a biztonságos működést.
