A Legátfogóbb Zártszelvény Katalógus Magyarországon
Üdvözöljük Magyarország legátfogóbb zártszelvény katalógusában! Célunk, hogy minden szükséges információt egy helyen biztosítsunk Önnek a zártszelvények világáról, legyen szó akár építőipari projektekről, gépgyártásról, vagy otthoni barkácsolásról. Katalógusunk részletesen bemutatja a különböző méreteket, anyagokat, felhasználási területeket és műszaki adatokat, segítve ezzel a legmegfelelőbb termék kiválasztását.
Mi az a Zártszelvény? Általános Bemutatás

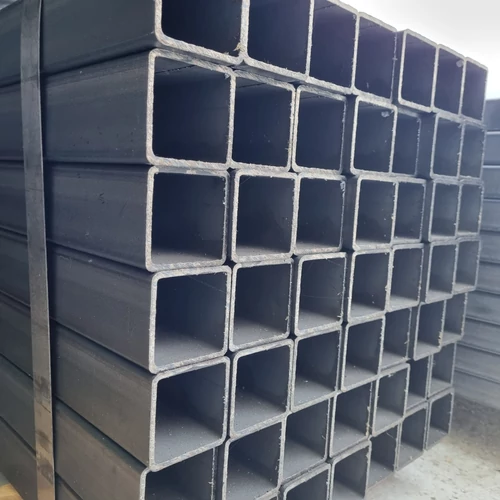

A zártszelvény egy üreges, általában négyzet vagy téglalap keresztmetszetű acélprofil, amelyet széles körben használnak a különböző iparágakban. A zárt szerkezet kiváló szilárdságot és stabilitást biztosít a súlyához képest, ami ideálissá teszi teherhordó szerkezetekhez, vázakhoz és sok más alkalmazáshoz. A zárt profil emellett védelmet nyújt a belső felületen a korrózió ellen, ami növeli a szerkezet élettartamát.
A Zártszelvények Története és Fejlődése
A zártszelvények története szorosan összefonódik az acélgyártás fejlődésével. Az ipari forradalom idején megnőtt az igény a nagy szilárdságú és könnyű építőanyagokra, ami a zárt profilok kifejlesztéséhez vezetett. Az első zárt profilokat főként a hídépítésben és a vasúti kocsik gyártásában alkalmazták. Az idő múlásával a gyártási technológiák fejlődtek, lehetővé téve a pontosabb méretek és a különböző anyagminőségek előállítását, ami a felhasználási területek jelentős bővüléséhez vezetett.
A Zártszelvények Előnyei a Hagyományos Profilokkal Szemben
- Nagyobb szilárdság és stabilitás: A zárt szerkezet hatékonyabban áll ellen a hajlító- és csavaróerőknek.
- Kisebb súly: Az üreges kialakításnak köszönhetően a zárt profilok könnyebbek, mint a hasonló szilárdságú tömör profilok.
- Jobb korrózióállóság: A belső felület védve van a külső hatásoktól.
- Esztétikus megjelenés: A sima, zárt felület modernebb és letisztultabb megjelenést biztosít.
- Könnyebb megmunkálhatóság: A zárt profilok jól hegeszthetők, vághatók és más módon is megmunkálhatók.
Zártszelvény Méretek: Átfogó Táblázatok és Magyarázatok
A zártszelvények széles mérettartományban érhetők el, hogy megfeleljenek a legkülönbözőbb alkalmazások igényeinek. A méreteket általában a külső szélesség, magasság és a falvastagság határozza meg. Az alábbiakban részletes táblázatokat és magyarázatokat talál a leggyakrabban előforduló méretekről.
Négyzet Zártszelvény Méretek
A négyzet zártszelvények egyenlő oldalhosszúsággal rendelkeznek, és kiválóan alkalmasak oszlopokhoz, tartókhoz és keretszerkezetekhez, ahol egyenletes terheléseloszlás szükséges.
| Méret (mm x mm) | Falvastagság (mm) | Elméleti súly (kg/m) | Gyártási szabvány | Gyakori felhasználási területek |
|---|---|---|---|---|
| 10×10 | 1.5, 2.0 | 0.46 – 0.60 | EN 10219 | Könnyű szerkezetek, dekorációs elemek |
| 20×20 | 1.5, 2.0, 3.0 | 0.92 – 1.70 | EN 10219 | Bútorvázak, korlátok, könnyű tartószerkezetek |
| 30×30 | 1.5, 2.0, 3.0 | 1.38 – 2.50 | EN 10219 | Kerítések, védőkorlátok, állványelemek |
| 40×40 | 2.0, 3.0, 4.0 | 2.40 – 4.60 | EN 10219 | Oszlopok, tartók, mezőgazdasági gépek vázai |
| 50×50 | 2.0, 3.0, 4.0, 5.0 | 3.00 – 6.00 | EN 10219 | Épületszerkezetek, csarnokok, nehézgép vázak |
| 60×60 | 2.0, 3.0, 4.0, 5.0, 6.0 | 3.60 – 7.20 | EN 10219 | Nagyobb teherbírású szerkezetek, ipari alkalmazások |
| 80×80 | 3.0, 4.0, 5.0, 6.0, 8.0 | 7.20 – 12.80 | EN 10219 | Hidak, nagy fesztávolságú szerkezetek, speciális gépek |
| 100×100 | 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 | 9.00 – 18.00 | EN 10219 | Magasépítés, ipari csarnokok, nehéz berendezések |
| 120×120 | 4.0, 5.0, 6.0, 8.0, 10.0, 12.0 | 13.44 – 24.96 | EN 10219 | Nagy teherbírású oszlopok, speciális szerkezetek |
| 150×150 | 5.0, 6.0, 8.0, 10.0, 12.0 | 17.25 – 34.80 | EN 10219 | Ipari épületek fő tartószerkezetei, nehézgép alapok |
| 200×200 | 6.0, 8.0, 10.0, 12.0 | 28.80 – 47.04 | EN 10219 | Nagy fesztávolságú csarnokok, hídépítés elemei |
| 250×250 | 8.0, 10.0, 12.0 | 48.00 – 70.56 | EN 10219 | Extrém terhelésű szerkezetek, speciális ipari alkalmazások |
| 300×300 | 10.0, 12.0 | 72.00 – 86.40 | EN 10219 | Nagyméretű ipari létesítmények, egyedi szerkezetek |
| 350×350 | 10.0, 12.5 | 84.00 – 104.50 | EN 10219 | Speciális, nagy terhelésű ipari szerkezetek |
| 400×400 | 12.5 | 120.00 | EN 10219 | Egyedi, nagyméretű és nagy terhelésű szerkezetek |
Téglalap Zártszelvény Méretek
A téglalap zártszelvények különböző oldalhosszúságokkal rendelkeznek, ami lehetővé teszi a hatékonyabb anyagfelhasználást bizonyos terhelési irányok esetén. Gyakran használják őket kerítésekhez, korlátokhoz és olyan szerkezetekhez, ahol a terhelés nem egyenletesen oszlik el.
| Méret (mm x mm) | Falvastagság (mm) | Elméleti súly (kg/m) | Gyártási szabvány | Gyakori felhasználási területek |
|---|---|---|---|---|
| 20×10 | 1.5, 2.0 | 0.69 – 0.90 | EN 10219 | Könnyű vázszerkezetek, dekorációs elemek |
| 30×15 | 1.5, 2.0 | 0.92 – 1.20 | EN 10219 | Kerítéselemek, könnyű tartók |
| 40×20 | 1.5, 2.0, 3.0 | 1.38 – 2.10 | EN 10219 | Korlátok, ablakkeretek, könnyű ipari szerkezetek |
| 50×30 | 2.0, 3.0, 4.0 | 2.40 – 3.80 | EN 10219 | Állványelemek, gépvázak, épületszerkezetek kisebb elemei |
| 60×40 | 2.0, 3.0, 4.0, 5.0 | 3.00 – 5.00 | EN 10219 | Tartóoszlopok, keretszerkezetek, mezőgazdasági gépek elemei |
| 80×40 | 2.0, 3.0, 4.0, 5.0, 6.0 | 3.60 – 6.00 | EN 10219 | Erősebb tartószerkezetek, ipari berendezések vázai |
| 100×50 | 3.0, 4.0, 5.0, 6.0, 8.0 | 5.40 – 9.60 | EN 10219 | Csarnokszerkezetek, hídalkatrészek, nehézgép vázak |
| 120×60 | 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 | 6.60 – 12.00 | EN 10219 | Nagyobb teherbírású tartók, speciális ipari alkalmazások |
| 150×75 | 4.0, 5.0, 6.0, 8.0, 10.0 | 10.20 – 17.40 | EN 10219 | Ipari épületek másodlagos tartószerkezetei |
| 160×80 | 4.0, 5.0, 6.0, 8.0, 10.0, 12.0 | 11.52 – 21.12 | EN 10219 | Nagyobb fesztávolságú könnyűszerkezetek |
| 200×100 | 5.0, 6.0, 8.0, 10.0, 12.0 | 17.00 – 31.20 | EN 10219 | Ipari csarnokok gerendái, hídépítés kiegészítő elemei |
| 250×150 | 6.0, 8.0, 10.0, 12.0 | 28.80 – 52.80 | EN 10219 | Nagy terhelésű keretszerkezetek, speciális gépek vázai |
| 300×200 | 8.0, 10.0, 12.0 | 48.00 – 70.56 | EN 10219 | Nagyméretű ipari |
