A Wago 221 Sorkapocs Család Részletes Bemutatása
A Wago 221 sorozat a vezetékösszekötés területén egyet jelent a megbízhatósággal, a biztonsággal és a felhasználóbarát kialakítással. Ezek a kompakt sorkapcsok forradalmasították az elektromos szerelési munkálatokat mind a lakossági, mind az ipari szektorban. A rugós szorítótechnológiának köszönhetően a vezetékek gyorsan, egyszerűen és szerszám nélkül csatlakoztathatók, ami jelentősen csökkenti a szerelési időt és minimalizálja a hibás kötések kockázatát. A 221-es sorozat különböző méretű és kialakítású modelleket foglal magában, amelyek a legkülönbözőbb vezetékkeresztmetszetekhez és alkalmazási területekhez kínálnak optimális megoldást.
A Wago 221 Sorkapocsok Főbb Jellemzői és Előnyei
- Univerzális alkalmazhatóság: Szolíd és sodrott vezetékekhez egyaránt alkalmas.
- Szerszám nélküli szerelés: A praktikus működtetőkarok lehetővé teszik a vezetékek gyors és egyszerű csatlakoztatását és leválasztását.
- Biztonságos és megbízható kötés: A rugós szorítóerő állandó és stabil kontaktust biztosít, ellenáll a vibrációknak és a hőmérséklet-ingadozásoknak.
- Kompakt méret: Kis helyigénye miatt ideális szűk helyeken történő alkalmazásra is.
- Átlátszó ház: Lehetővé teszi a vezeték helyes behelyezésének vizuális ellenőrzését.
- Tesztnyílás: A szabványos tesztcsatlakozók számára kialakított nyílások megkönnyítik a feszültségmérést és a hibakeresést.
- Különböző pólusszámú változatok: 2, 3 és 5 pólusú kivitelben is elérhető, a különböző igények kielégítésére.
- Színkódolás: A különböző méretű modellek eltérő színűek, ami megkönnyíti az azonosítást.
A Wago 221 Sorozat Műszaki Specifikációi és Paraméterei
A Wago 221 sorkapocsok kiemelkedő műszaki paraméterekkel rendelkeznek, amelyek garantálják a biztonságos és tartós működést a legkülönbözőbb alkalmazási területeken.
Névleges Feszültség és Áram
A Wago 221 sorozat modelljeinek névleges feszültsége általában 450 V, névleges árama pedig a vezeték keresztmetszetétől függően változik. Például a kisebb méretű 221-412 modell maximális árama 32 A, míg a nagyobb 221-615 modellé akár 41 A is lehet. Fontos megjegyezni, hogy a ténylegesen megengedett áramot a használt vezetékek és a vonatkozó szabványok határozzák meg.
Csatlakoztatható Vezeték Keresztmetszetek
A 221-es sorozat rendkívül széles tartományban képes fogadni különböző keresztmetszetű vezetékeket. A modellek többsége 0,14 mm² és 4 mm² közötti szolíd, sodrott és finoman sodrott vezetékek csatlakoztatására alkalmas. Egyes speciálisabb változatok akár 6 mm²-es vezetékekhez is használhatók. A pontos tartomány modellfüggő, ezért mindig ellenőrizze a termék specifikációit.
Szigetelési Anyag és Hőállóság
A Wago 221 sorkapcsok kiváló minőségű, polikarbonátból (PC) készült szigetelőházzal rendelkeznek, amely magas mechanikai szilárdságot és kiváló elektromos szigetelést biztosít. Az anyag hőállósága általában -40 °C és +105 °C között van, ami lehetővé teszi a széles hőmérsékleti tartományban történő alkalmazást.
Rövidzárlati Állóság
A 221-es sorozat sorkapcsai magas rövidzárlati áramokkal szemben is ellenállóak, ami növeli az elektromos rendszerek biztonságát. A pontos érték a modell típusától és a beépítési körülményektől függ.
Jóváhagyások és Szabványok
A Wago 221 sorkapcsok számos nemzetközi szabványnak és jóváhagyásnak megfelelnek, mint például a VDE, UL, CSA és ENEC. Ez garantálja a termékek minőségét és biztonságát a különböző piacokon és alkalmazásokban.
Környezetvédelmi Szempontok
A Wago nagy hangsúlyt fektet a környezetvédelemre, ezért a 221-es sorozat sorkapcsai megfelelnek a RoHS irányelvnek, ami azt jelenti, hogy nem tartalmaznak veszélyes anyagokat.
A Wago 221 Sorkapocsok Különböző Típusai és Alkalmazásai
A Wago 221 sorozat széles termékpalettája lehetővé teszi, hogy minden alkalmazáshoz megtaláljuk a legmegfelelőbb sorkapcsot.

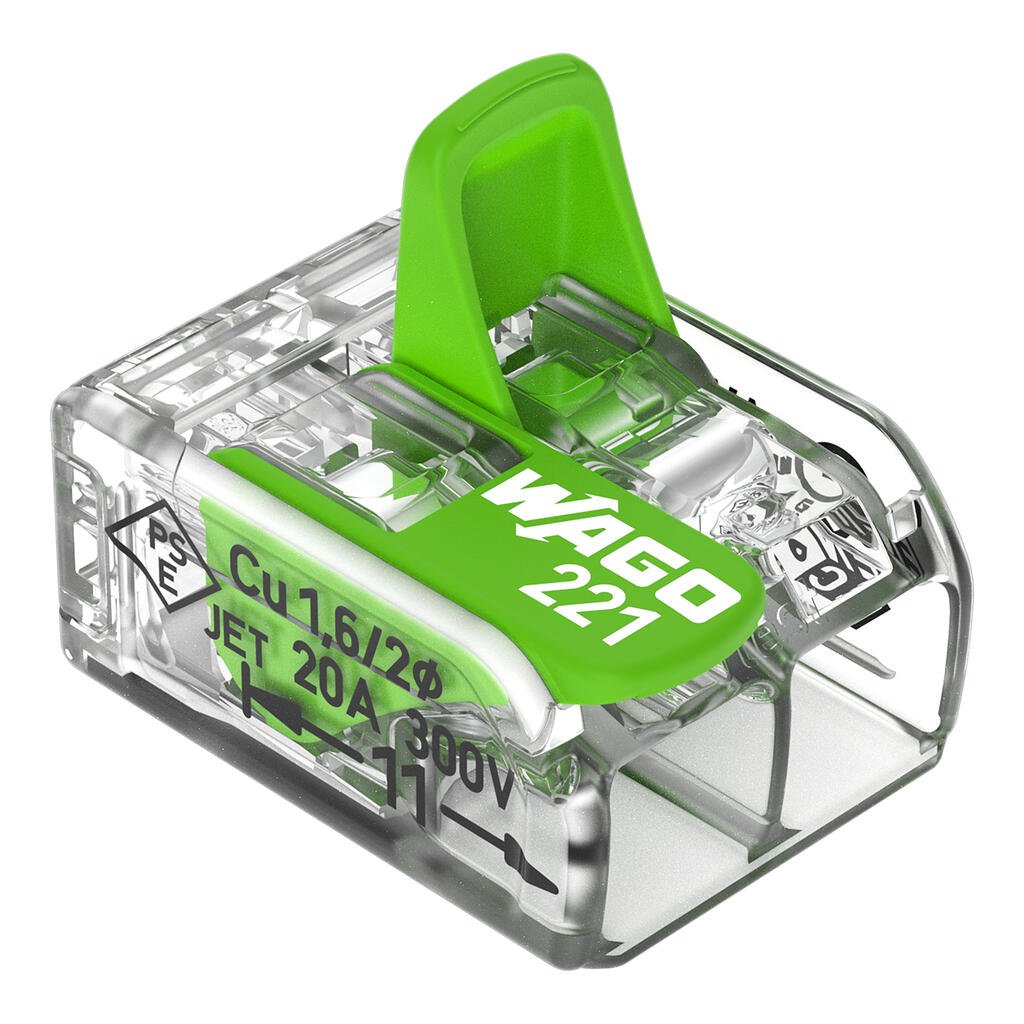

2-Pólusú Wago 221 Sorkapcsok
A 2-pólusú 221-es sorkapcsok ideálisak két vezeték egyszerű és gyors összekötésére. Gyakran használják világítási rendszerekben, kapcsolók bekötésénél, valamint kis fogyasztású elektromos eszközök csatlakoztatásánál.
3-Pólusú Wago 221 Sorkapcsok
A 3-pólusú változatok három vezeték összekötésére szolgálnak, például háromeres kábelek bekötéséhez vagy fázis-, nulla- és védőföld összekötéséhez. Előszeretettel alkalmazzák őket elosztódobozokban és kötődobozokban.

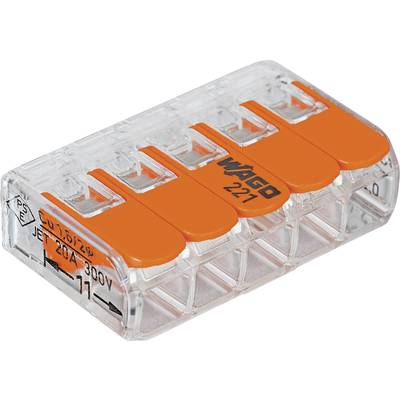

5-Pólusú Wago 221 Sorkapcsok
Az 5-pólusú 221-es sorkapcsok komplexebb bekötésekhez nyújtanak megoldást, ahol több vezeték egyidejű csatlakoztatása szükséges. Alkalmasak vezérlőáramkörök, jelzőrendszerek és egyéb többvezetékes alkalmazásokhoz.
Kompakt és Standard Méretű 221 Sorkapcsok
A 221-es sorozat kínálatában megtalálhatók a rendkívül kompakt méretű változatok, amelyek különösen szűk helyeken történő alkalmazásra előnyösek. A standard méretű modellek pedig nagyobb vezetékkeresztmetszetekhez és magasabb áramokhoz ideálisak.
Speciális Alkalmazásokhoz Készült 221 Sorkapcsok
A Wago folyamatosan fejleszti termékeit, így a 221-es sorozaton belül is léteznek speciális alkalmazásokhoz tervezett változatok, például magasabb hőmérséklet tűrésű vagy nedvességálló kivitelek.
Világítástechnika
A Wago 221 sorkapcsok széles körben elterjedtek a világítástechnikában, ahol a lámpák, kapcsolók és érzékelők gyors és biztonságos bekötését teszik lehetővé.
Épületvillamosság
Az épületvillamossági szerelések során a 221-es sorozat elengedhetetlen eszköz a kötődobozokban, elosztószekrényekben és egyéb elektromos csatlakozási pontokon.
Ipari Automatizálás
Az ipari automatizálási rendszerekben a Wago 221 sorkapcsok megbízható megoldást nyújtanak a vezérlő- és jelzőáramkörök bekötéséhez.
Háztartási Gépek
Számos háztartási gép elektromos bekötésénél is a Wago 221 sorkapcsokat alkalmazzák a gyors és biztonságos csatlakozás érdekében.
Gépjárműipar
A gépjárműipar egyes területein, különösen a kisfeszültségű áramkörökben, szintén előnyös lehet a Wago 221 sorkapcsok használata a vibrációállóság és a gyors szerelhetőség miatt.
A Wago 221 Sorkapocsok Szerelése: Lépésről Lépésre
A Wago 221 sorkapcsok szerelése rendkívül egyszerű és nem igényel speciális szerszámokat. Kövesse az alábbi lépéseket a biztonságos és megbízható kötés érdekében:
A Vezeték Előkészítése
- Ellenőrizze, hogy a vezeték feszültségmentes állapotban van.
- Távolítsa el a vezeték külső szigetelését a megfelelő hosszúságban (általában 10-12 mm, a sorkapcson jelölve lehet).
- Szolíd vezeték esetén nincs további előkészület. Sodrott vezeték esetén a szálakat enyhén csavarja össze a sérülés elkerülése érdekében. Finoman sodrott vezetékhez használjon érvéghüvelyt a biztonságosabb csatlakozásért.
A Vezeték Csatlakoztatása
- Nyissa ki a sorkapocs működtetőkarját a függőleges helyzetbe történő elforgatásával.
- Helyezze be a csupasz vezetéket a megfelelő nyílásba ütközésig. Ügyeljen arra, hogy a vezeték szigetelt része ne kerüljön a szorítóelem alá.
- Zárja le a működtetőkart a vízszintes helyzetbe történő visszaforgatásával. A kar kattanása jelzi a biztonságos rögzítést.
A Kötés Ellenőrzése
- Óvatosan húzza meg a vezetéket, hogy ellenőrizze a megfelelő rögzítést.
- Az átlátszó ház lehetővé teszi a vezeték helyes behelyezésének vizuális ellenőrzését. Győződjön meg arról, hogy a vezeték a megfelelő mélységig be van tolva.
- Feszültség alatt történő ellenőrzéshez használja a sorkapcson található tesztnyílást megfelelő mérőműszerrel.
Több Vezeték Csatlakoztatása (Többpólusú Változatok)
Több vezeték csatlakoztatása esetén is ugyanazokat a lépéseket kell követni minden egyes pólusnál. Ügyeljen arra, hogy a megfelelő vezetékeket a megfelelő pólusokhoz csatlakoztassa.
A Vezeték Leválasztása
- Győződjön meg arról, hogy a vezeték feszültségmentes állapotban van.
- Nyissa ki a sorkapocs működtetőkarját a függőleges helyzetbe történő elforgatásával.
- Óvatosan húzza ki a vezetéket a nyílásból.
- Zárja le a működtetőkart a vízszintes helyzetbe történő visszaforgatásával, ha a sorkapcsot a jövőben is használni kívánja.
A Wago 221 Sorkapocsok Előnyei a Hagyományos Kötési Módszerekkel Szemben
A Wago 221 sorozat számos előnnyel rendelkezik a hagyományos csavaros vagy érvéghüvelyes kötésekkel szemben.
Gyorsabb és Egyszerűbb Szerelés
A szerszám nélküli szerelés jelentősen felgyorsítja a munkafolyamatot, különösen nagyobb projektek esetén. A vezetékek egyszerűen bepattinthatók és kivehetők, ami időt és energiát takarít meg.
Nagyobb Biztonság és Megbízhatóság
A rugós szorítótechnológia állandó és optimális szorítóerőt biztosít, ami megakadályozza a vezetékek kilazulását vibráció vagy hőmérséklet-ingadozás hatására. Ez jelentősen csökkenti a kontaktproblémák és a tűzveszély kockázatát.
Könnyű Ellenőrzés és Karbantartás
Az átlátszó ház lehetővé teszi a vezeték helyes behelyezésének vizuális ellenőrzését, a tesztnyílások pedig megkönnyítik a feszültségmérést és a hibakeresést anélkül, hogy a kötést meg kellene bontani.
Rugalmasság és Újrafelhasználhatóság
A Wago 221 sorkapcsok lehetővé teszik a vezetékek gyors és egyszerű cseréjét vagy áthelyezését, ami nagyfokú rugalmasságot biztosít az elektromos rendszerek módosításakor. A sorkapcsok többször is felhasználhatók, ha nem sérültek meg.
Kisebb Helyigény
A kompakt méret különösen előnyös szűk helyeken történő alkalmazáskor, ahol a hagyományos kötési módszerek nehézkesek lehetnek.
Egységes és Professzionális Megjelenés
A Wago 221 sorkapcsok használata rendezett és professzionális megjelenést kölcsönöz az elektromos kötéseknek, ami különösen fontos lehet látható helyeken vagy elosztószekrényekben.
Csökkentett Emberi Hiba Lehetősége
