A Villanyóra Lényege és Működése: Az Elektromos Energia Fogyasztásának Mérése
A villanyóra, más néven energiafogyasztás-mérő, az elektromos hálózat és a felhasználó közötti elengedhetetlen eszköz. Fő feladata a felhasznált elektromos energia pontos mérése, amely alapján az áramszolgáltató a fogyasztást számlázza. A villanyóra működése alapvetően fizikai elveken nyugszik, és az idők során többféle technológiai megoldás alakult ki a minél pontosabb és megbízhatóbb mérés érdekében. A korai mechanikus villanyórák forgó tárcsával rendelkeztek, melynek sebessége arányos volt az átfolyó áram erősségével és a feszültséggel. A tárcsa forgása egy számlálóművet hajtott meg, amely rögzítette a felhasznált kilowattórák (kWh) számát. Ezek a villanyórák robusztusak és megbízhatóak voltak, de pontosságuk bizonyos terhelési tartományokban eltérhetett, és a leolvasásuk manuálisan történt.
A modern villanyórák túlnyomó többsége már elektronikus elven működik. Ezek a digitális villanyórák sokkal pontosabb mérést tesznek lehetővé, és számos kiegészítő funkcióval rendelkeznek. Képesek például a pillanatnyi fogyasztás, a feszültség, az áramerősség és a frekvencia mérésére is. Az elektronikus villanyórák gyakran távleolvasásra is alkalmasak, ami jelentősen megkönnyíti az áramszolgáltatók munkáját és a felhasználók számára is kényelmesebb elszámolást tesz lehetővé. Emellett a digitális villanyórák képesek regisztrálni a csúcs- és völgyidőszaki fogyasztást is, ami differenciált tarifák alkalmazásakor fontos szempont. A villanyóra pontossága kulcsfontosságú mind a fogyasztó, mind az áramszolgáltató számára. A jogszabályok szigorúan szabályozzák a villanyórák kalibrálását és hitelességét, biztosítva ezzel a korrekt elszámolást.
A Mechanikus Villanyórák Felépítése és Működési Elvei
A mechanikus villanyórák működése az elektromágneses indukció elvén alapul. A fő alkotóelemek közé tartozik egy alumínium tárcsa, amelyet két elektromágneses tekercs befolyásol. Az egyik tekercs a hálózati feszültséggel arányos mágneses teret hoz létre, míg a másik a fogyasztó által felvett árammal arányos mágneses teret generál. A két mágneses tér kölcsönhatása forgatónyomatékot hoz létre az alumínium tárcsán. A tárcsa forgási sebessége tehát arányos a feszültség és az áramerősség szorzatával, azaz a pillanatnyi teljesítménnyel. A tárcsa egy fogaskerék-áttételen keresztül egy számlálóművet hajt meg, amely integrálja a pillanatnyi teljesítményt az idő függvényében, így megkapva a felhasznált elektromos energiát kilowattórában kifejezve. A mechanikus villanyórák egyszerű felépítésűek és hosszú élettartamúak lehetnek, de érzékenyek lehetnek a mechanikai kopásra és a külső mágneses tér befolyására.
Az Elektronikus Villanyórák Fejlett Technológiai Megoldásai
Az elektronikus villanyórák a modern mikroelektronika vívmányait hasznosítják a fogyasztásmérés területén. Működésük alapja egy precíz áram- és feszültségérzékelő áramkör, amely folyamatosan méri a hálózati paramétereket. Az érzékelt analóg jeleket egy analóg-digitális átalakító (ADC) alakítja digitális adatokká. Egy beépített mikroprocesszor feldolgozza ezeket az adatokat, elvégzi a szükséges számításokat (pl. teljesítmény, energiafogyasztás), és tárolja az eredményeket a memóriában. Az elektronikus villanyórák kijelzőjén általában a pillanatnyi fogyasztás, a kumulatív fogyasztás, a dátum, az idő és esetlegesen más releváns információk is megjeleníthetők. A távleolvasás gyakran valamilyen kommunikációs interfészen (pl. optikai port, rádiófrekvenciás modul, mobilkommunikációs modul) keresztül történik. Az elektronikus villanyórák előnyei közé tartozik a nagy pontosság, a széles mérési tartomány, a kiegészítő funkciók (pl. terhelésvezérlés, eseménynaplózás) és a távoli adatlekérdezés lehetősége.
A Kismegszakító Nélkülözhetetlen Szerepe az Elektromos Hálózat Biztonságában
A kismegszakító, vagy más néven automata biztosíték, az elektromos hálózat egyik legfontosabb védelmi eszköze. Fő feladata az áramkörök védelme a túláram és a zárlat okozta károsodások ellen. Túláram akkor lép fel, ha a fogyasztók által felvett áram meghaladja az áramkör névleges terhelhetőségét. Ezt okozhatja például túl sok elektromos készülék egyidejű bekapcsolása vagy egy meghibásodott berendezés. A zárlat egy hirtelen, nem tervezett elektromos összeköttetés két eltérő potenciálú pont között, ami rendkívül nagy áramot eredményezhet. Mindkét jelenség komoly veszélyt jelenthet az elektromos berendezésekre, a vezetékekre és akár tűzesetet is okozhat.
A kismegszakító működési elve azon alapul, hogy érzékeli a túlzott áramot, és automatikusan megszakítja az áramkört, mielőtt a károsodás bekövetkezhetne. A kismegszakítók kétféle kioldási mechanizmussal rendelkeznek: a termikus kioldás és az elektromágneses kioldás. A termikus kioldás egy bimetál csíkon alapul, amely az átfolyó áram hatására felmelegszik és meghajlik. Egy bizonyos áramérték felett a bimetál csík elmozdulása egy mechanizmust indít el, amely megszakítja az áramkört. A termikus kioldás lassabban reagál a túláramra, és elsősorban a tartós, kisebb mértékű túláram elleni védelemre szolgál. Az elektromágneses kioldás egy tekercsen alapul, amelyen az átfolyó áram mágneses teret hoz létre. Zárlat esetén, amikor hirtelen nagyon nagy áram folyik át a tekercsen, a mágneses tér ereje elegendő ahhoz, hogy egy vasmagot magához rántson, ami azonnal megszakítja az áramkört. Az elektromágneses kioldás rendkívül gyorsan reagál, és a zárlat okozta súlyos károk megelőzésében játszik kulcsszerepet.
A Kismegszakítók Típusai és Jellemzői

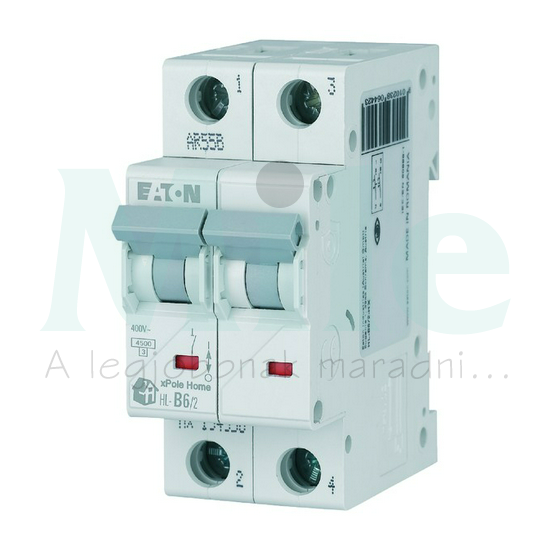

A kismegszakítók számos típusa létezik, amelyeket különböző névleges áramerősségre, kioldási karakterisztikára és pólusszámra terveztek. A névleges áramerősség azt az áramot jelöli, amelyet a kismegszakító tartósan képes elviselni anélkül, hogy kioldana. A kioldási karakterisztika azt írja le, hogy a kismegszakító milyen gyorsan és milyen áramérték mellett old ki. A leggyakoribb kioldási karakterisztikák az A, B, C és D típusok. Az A típusú kismegszakítók érzékenyek, és elsősorban félvezető áramkörök védelmére használják őket. A B típusú kismegszakítók gyorsabban oldanak ki, mint az A típusúak, és általános háztartási és irodai alkalmazásokhoz alkalmasak. A C típusú kismegszakítók még gyorsabban reagálnak a túláramra, és induktív terhelések (pl. motorok, transzformátorok) védelmére ajánlottak. A D típusú kismegszakítók a leglassabban oldanak ki, és nagy indítóáramú berendezések (pl. hegesztőgépek) védelmére használják őket. A pólusszám azt jelzi, hogy a kismegszakító hány áramkört képes egyszerre megszakítani. Léteznek egypólusú (fázis), kétpólusú (két fázis vagy fázis és nulla), hárompólusú (három fázis) és négypólusú (három fázis és nulla) kismegszakítók. A megfelelő kismegszakító kiválasztása az áramkör terhelhetőségétől és a védendő berendezések jellegétől függ.
A Kismegszakítók Karbantartása és Ellenőrzése
Bár a kismegszakítók karbantartást nem igényelnek, időnként érdemes ellenőrizni a működésüket. A rendszeres ellenőrzés során meg kell vizsgálni, hogy a kismegszakítók nem sérültek-e, nincsenek-e rajta égésnyomok vagy deformációk. A próbakapcsolás is fontos része az ellenőrzésnek. Ezt a teszt gomb megnyomásával lehet elvégezni, amelynek hatására a kismegszakítónak ki kell oldania. Ha a kismegszakító nem old ki a teszt gomb megnyomására, akkor valószínűleg meghibásodott, és ki kell cserélni. Fontos megjegyezni, hogy a kismegszakítók cseréjét és az elektromos hálózat bármilyen javítását kizárólag képzett villanyszerelő végezheti. A nem megfelelő kismegszakító beépítése vagy a szakszerűtlen javítás súlyos balesetekhez vezethet.
A Villanyóra és a Kismegszakító Kapcsolata az Elektromos Rendszerben
A villanyóra és a kismegszakító két अलग-अलग, de egymással szorosan összefüggő eleme az elektromos rendszernek. A villanyóra a fogyasztás méréséért felelős, míg a kismegszakító a rendszer biztonságát garantálja. A tipikus elrendezésben az elektromos hálózatról érkező vezetékek először a villanyórába csatlakoznak, ahol megtörténik a fogyasztás mérése. A villanyórától a vezetékek a elosztószekrénybe vezetnek, ahol a kismegszakítók találhatók. Minden egyes áramkör (pl. világítás, konnektorok, elektromos készülékek) külön kismegszakítóval van védve. Így egy adott áramkörben fellépő hiba (túláram vagy zárlat) csak az adott áramkör kismegszakítójának kioldását eredményezi, a többi áramkör zavartalanul működhet tovább. A főmegszakító, amely általában nagyobb névleges áramerősségű, a teljes elektromos rendszer védelmét látja el, és a villanyóra után, de a többi kismegszakító előtt helyezkedik el.
A Főmegszakító Szerepe a Teljes Elektromos Hálózat Védelmében
A főmegszakító egy kiemelt fontosságú védelmi elem az elektromos rendszerben. Feladata, hogy a teljes ingatlan elektromos hálózatát megvédje a túlzott áramfelvételtől és a zárlatoktól. A főmegszakító névleges áramerőssége általában magasabb, mint az egyes áramkörök kismegszakítóinak névleges áramerőssége. Ha a teljes ingatlanban a fogyasztás meghaladja a főmegszakító névleges áramát, vagy ha valahol zárlat keletkezik, a főmegszakító lekapcsolja a teljes áramellátást, megakadályozva ezzel a súlyosabb károkat. A főmegszakító elhelyezése a villanyóra után, de az egyes áramkörök kismegszakítói előtt történik, így biztosítva a hierarchikus védelmet. A főmegszakító típusa és névleges áramerőssége az ingatlan elektromos igénybevételétől és a hálózati csatlakozás paramétereitől függ.
A Szelektív Védelem Elvének Fontossága
A szelektív védelem elve azt jelenti, hogy egy hiba (túláram vagy zárlat) esetén csak az a védelmi eszköz (általában a kismegszakító) oldjon ki, amelyik a hibához legközelebb van. Ez biztosítja, hogy az áramszünet csak a hibás áramkört érintse, a többi áramkör továbbra is működőképes maradjon. A szelektív védelem megvalósítása a védelmi eszközök (pl. kismegszakítók, főmegszakító) megfelelő névleges áramerősségének és kioldási karakterisztikájának összehangolásával történik. Például egy adott áramkör kismegszakítójának alacsonyabb névleges áramerősségűnek és/vagy gyorsabb kioldási karakterisztikájúnak kell lennie, mint a felette elhelyezkedő főmegszakítónak. A nem szelektív védelem kellemetlen áramszünetekhez vezethet, és megnehezítheti a hiba lokalizálását.
A Villanyóra Leolvasása és a Fogyasztás Nyomon Követése
A villanyóra leolvasása elengedhetetlen a fogyasztás nyomon követéséhez és az áramszámla ellenőrzéséhez. A mechanikus villanyórákon egy számlálómű található, amely kilowattórában (kWh) mutatja a felhasznált energiát. A leolvasás során egyszerűen le kell jegyezni a számlálón megjelenő számot. A digitális villanyórák kijelzőjén általában több adat is megjelenik, beleértve a kumulatív fogyasztást, a pillanatnyi fogyasztást, a dátumot és az időt. A leolvasáshoz általában a kumulatív fogyasztást (gyakran egy „öss
