A Villamos Elosztószekrény Szabványai: Átfogó Útmutató a Biztonságos Kiépítéshez
A villamos elosztószekrények a modern épületek és ipari létesítmények nélkülözhetetlen elemei. Biztosítják az elektromos energia biztonságos és hatékony elosztását a különböző fogyasztókhoz. A szabványok betartása nem csupán jogszabályi kötelezettség, hanem elengedhetetlen a személyi és vagyonbiztonság szempontjából is. Ebben a részletes útmutatóban áttekintjük a villamos elosztószekrényekre vonatkozó legfontosabb szabványokat, azok értelmezését és a gyakorlati alkalmazásukat.

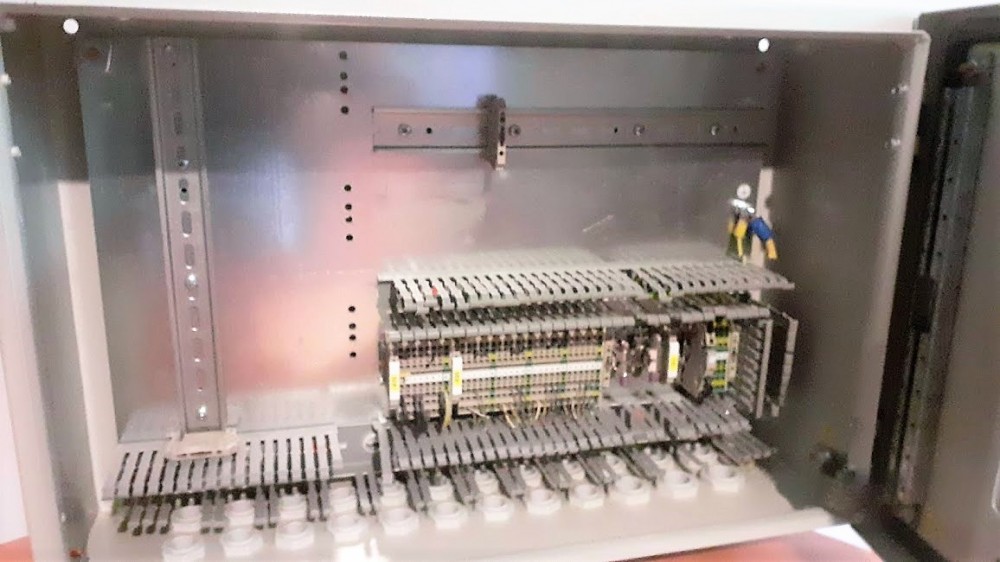

A Villamos Elosztószekrények Alapvető Funkciói és Jelentősége
A villamos elosztószekrény központi szerepet tölt be az elektromos hálózatban. Fő feladata, hogy a beérkező elektromos energiát biztonságosan szétossza az épület vagy létesítmény különböző áramköreihez. Emellett védelmi funkciókat is ellát, megakadályozva a túláramot, a rövidzárlatot és az érintési baleseteket. Egy megfelelően tervezett és szabványoknak megfelelően kiépített elosztószekrény hozzájárul az elektromos rendszer megbízhatóságához és hosszú élettartamához.
A Biztonság Központi Szerepe a Villamos Elosztószekrényeknél
A villamos energia veszélyes lehet, ha nem megfelelően kezelik. A villamos elosztószekrények tervezése, kivitelezése és karbantartása során a biztonság a legfontosabb szempont. A vonatkozó szabványok éppen ezért részletesen előírják azokat a műszaki követelményeket, amelyek biztosítják a felhasználók és a berendezések védelmét. A szabványok betartása elengedhetetlen a balesetek megelőzése és a tűzveszély csökkentése érdekében.
A Hatékonyság és a Megbízhatóság Szempontjai
A biztonság mellett a hatékonyság és a megbízhatóság is kiemelt fontosságú a villamos elosztószekrények esetében. Egy jól megtervezett rendszer minimalizálja az energiaveszteséget és biztosítja a folyamatos áramellátást. A szabványok olyan követelményeket is tartalmaznak, amelyek elősegítik a hatékony energiafelhasználást és a rendszer hosszú távú megbízhatóságát.
A Legfontosabb Villamos Elosztószekrény Szabványok Magyarországon
Magyarországon a villamos elosztószekrényekre vonatkozó legfontosabb szabványok az MSZ EN szabványsorozatba tartoznak. Ezek a szabványok harmonizálnak az európai uniós előírásokkal, biztosítva a termékek és szolgáltatások egységes minőségét és biztonságát. A leggyakrabban hivatkozott szabványok közé tartoznak:
- MSZ EN 61439 sorozat: Kisfeszültségű kapcsolóberendezés- és vezérlómű-szerelvények
- MSZ EN 61439-1:2011: 1. rész: Általános szabályok
- MSZ EN 61439-2:2012: 2. rész: Teljesítménykapcsolóberendezés- és vezérlómű-szerelvények (PSC-szerelvények)
- MSZ EN 61439-3:2012: 3. rész: Lakossági és hasonló helyeken üzemeltetett elosztótáblák (DBO-szerelvények)
- MSZ EN 61439-4:2013: 4. rész: Építkezési helyeken alkalmazott szerelvények (ACS-szerelvények)
- MSZ EN 61439-5:2015: 5. rész: Energiaelosztó szerelvények (ADB-szerelvények)
- MSZ EN 61439-6:2012: 6. rész: Sínrendszerek (busbar trunking systems – BTS)
Az MSZ EN 61439 Szabványsorozat Részletes Bemutatása
Az MSZ EN 61439 szabványsorozat a kisfeszültségű kapcsolóberendezés- és vezérlómű-szerelvényekre vonatkozó átfogó előírásokat tartalmazza. Ez a szabványsorozat váltotta fel a korábbi MSZ EN 60439 szabványsorozatot, és számos fontos változást és pontosítást vezetett be. A sorozat különböző részei specifikus követelményeket határoznak meg a különböző típusú elosztószekrényekre és alkalmazási területekre.
MSZ EN 61439-1:2011 – Általános Szabályok
Az MSZ EN 61439-1 a teljes szabványsorozat alapját képezi. Meghatározza a kisfeszültségű kapcsolóberendezés- és vezérlómű-szerelvényekre vonatkozó általános definíciókat, műszaki követelményeket és vizsgálati eljárásokat. Ez a szabvány rögzíti azokat a közös előírásokat, amelyek minden más, a sorozatba tartozó részre is érvényesek. Kiemelt fontosságú a tervezési szempontok, a beépítendő alkatrészek minőségi követelményei, a védettségi fokozatok (IP-védettség), valamint a mechanikai és elektromos szilárdságra vonatkozó előírások.
MSZ EN 61439-2:2012 – Teljesítménykapcsolóberendezés- és Vezérlómű-Szerelvények (PSC-Szerelvények)
Az MSZ EN 61439-2 a nagyteljesítményű ipari és infrastrukturális alkalmazásokban használt teljesítménykapcsolóberendezés- és vezérlómű-szerelvényekre (Power Switchgear and Controlgear Assemblies – PSC) vonatkozik. Ezek az elosztószekrények gyakran tartalmaznak főmegszakítókat, teljesítménykapcsolókat és egyéb nagyteljesítményű alkatrészeket. A szabvány részletes követelményeket támaszt a hőtermeléssel, a rövidzárlati szilárdsággal és a megbízható működéssel kapcsolatban.
MSZ EN 61439-3:2012 – Lakossági és Hasonló Helyeken Üzemeltetett Elosztótáblák (DBO-Szerelvények)
Az MSZ EN 61439-3 a lakóépületekben, irodákban és más hasonló helyeken használt elosztótáblákra (Distribution Boards for Operation by Ordinary Persons – DBO) vonatkozik. Ezek az elosztószekrények általában kismegszakítókat, áram-védőkapcsolókat és egyéb védelmi eszközöket tartalmaznak. A szabvány kiemelt figyelmet fordít a laikus felhasználók általi biztonságos kezelhetőségre és a könnyű hozzáférhetőségre a karbantartás során.
MSZ EN 61439-4:2013 – Építkezési Helyeken Alkalmazott Szerelvények (ACS-Szerelvények)
Az MSZ EN 61439-4 az építkezési területeken ideiglenes áramellátásra használt szerelvényekre (Assemblies for Construction Sites – ACS) vonatkozik. Ezek az elosztószekrények speciális követelményeknek kell, hogy megfeleljenek a zord környezeti feltételek és a gyakori mozgatás miatt. A szabvány részletes előírásokat tartalmaz a mechanikai szilárdságra, a hordozhatóságra és a külső hatásokkal szembeni védelemre vonatkozóan.
MSZ EN 61439-5:2015 – Energiaelosztó Szerelvények (ADB-Szerelvények)
Az MSZ EN 61439-5 az energiaelosztó szerelvényekre (Assemblies for power distribution in public networks – ADB) vonatkozik, amelyeket a közművek és az ipari létesítmények energiaellátásában használnak. Ezek az elosztószekrények nagy teljesítményűek és komplex védelmi rendszereket tartalmaznak. A szabvány szigorú követelményeket támaszt a megbízhatósággal, a biztonsággal és a hálózati kompatibilitással kapcsolatban.
MSZ EN 61439-6:2012 – Sínrendszerek (Busbar Trunking Systems – BTS)
Az MSZ EN 61439-6 a sínrendszerekre (busbar trunking systems – BTS) vonatkozik, amelyek az elektromos energia hatékony és rugalmas elosztását teszik lehetővé nagy épületekben és ipari létesítményekben. Ezek a rendszerek előre gyártott elemekből állnak, amelyek tartalmazzák a vezető síneket, a szigetelést és a burkolatot. A szabvány részletes előírásokat tartalmaz a sínrendszerek tervezésére, szerelésére és biztonságos működésére vonatkozóan.
Az MSZ HD 60364 Szabványsorozat Jelentősége a Villamos Elosztószekrények Szempontjából
Az MSZ HD 60364 szabványsorozat a kisfeszültségű villamos berendezések létesítésére vonatkozó átfogó előírásokat tartalmazza. Bár nem kizárólag az elosztószekrényekre fókuszál, számos olyan része van, amely közvetlenül befolyásolja az elosztószekrények tervezését, kivitelezését és beépítését.
MSZ HD 60364-4-41:2018 – Áramütés Elleni Védelem
Az MSZ HD 60364-4-41 az áramütés elleni védelem követelményeit határozza meg. Ez a szabvány előírja a közvetlen és közvetett érintés elleni védelem módjait, beleértve a védővezetők alkalmazását, az áram-védőkapcsolók (FI-relék) használatát és a kettős vagy megerősített szigetelést. Az elosztószekrényeknek meg kell felelniük ezeknek az előírásoknak annak érdekében, hogy biztosítsák a felhasználók biztonságát.
MSZ HD 60364-4-42:2011 – Hőhatások Elleni Védelem
Az MSZ HD 60364-4-42 a villamos berendezések által okozott hőhatások elleni védelem követelményeit tartalmazza. Ez magában foglalja a túlmelegedés elleni védelmet, a tűzveszély megelőzését és a nem megfelelő hőmérsékletű alkatrészek érintése elleni védelmet. Az elosztószekrények tervezésekor figyelembe kell venni a beépített alkatrészek hőtermelését és biztosítani kell a megfelelő szellőzést.
MSZ HD 60364-4-43:2011 – Túláram Elleni Védelem
Az MSZ HD 60364-4-43 a túláram elleni védelem követelményeit rögzíti, amely magában foglalja a zárlatvédelmet és a túlterhelésvédelmet. Az elosztószekrényekben megfelelő túláramvédelmi eszközöket (pl. kismegszakítókat, olvadóbiztosítókat) kell elhelyezni az áramkörök és a csatlakoztatott berendezések védelme érdekében.
MSZ HD 60364-5-51:2011 – Általános Előírások a Villamos Szerkezetek Kiválasztására és Létesítésére
Az MSZ HD 60364-5-51 a villamos szerkezetek kiválasztására és létesítésére vonatkozó általános előírásokat tartalmazza, beleért
