Mi is az a vezeték toldó és miért van rá szükség?
A vezeték toldó egy olyan nélkülözhetetlen eszköz az elektromos szerelések világában, amely lehetővé teszi két vagy több elektromos vezeték biztonságos és megbízható összekapcsolását. Legyen szó akár egy egyszerű háztartási javításról, akár egy komplex ipari installációról, a megfelelő vezeték toldó kiválasztása és helyes alkalmazása kulcsfontosságú a biztonság és a funkcionalitás szempontjából. A nem megfelelően elvégzett toldások tűzveszélyesek lehetnek és a rendszer meghibásodásához vezethetnek.
A vezeték toldók alkalmazásának számos oka lehet. Gyakran van szükség a vezetékek meghosszabbítására, sérült szakaszok kijavítására, vagy éppen egy új áramkör kiépítéséhez való csatlakoztatásra. A vezeték toldók segítségével ezek a feladatok gyorsan és hatékonyan elvégezhetők, feltéve, hogy a megfelelő típust választjuk az adott feladathoz és a szerelési előírásokat pontosan betartjuk.
A leggyakoribb vezeték toldó típusok és azok alkalmazási területei
A piacon számos különböző típusú vezeték toldó létezik, amelyek mindegyike speciális előnyökkel és alkalmazási területekkel rendelkezik. A megfelelő típus kiválasztása elengedhetetlen a biztonságos és tartós kötés érdekében.
Csavaros vezeték toldók
A csavaros vezeték toldók az egyik legelterjedtebb típus. Egyszerű a használatuk, és lehetővé teszik a vezetékek szoros és biztonságos rögzítését csavarok segítségével. Különösen népszerűek a háztartási elektromos szerelésekben és a kisebb áramkörök kialakításában.
- Előnyök: Könnyű használat, többször is oldható kötés, különböző méretű vezetékekhez elérhető.
- Hátrányok: Nagyobb helyet foglalhatnak, idővel a csavarok meglazulhatnak, ezért rendszeres ellenőrzés szükséges.
Sorkapcsos vezeték toldók
A sorkapcsos vezeték toldók több vezeték egymáshoz történő csatlakoztatására ideálisak. Általában műanyag házban elhelyezkedő fém csatlakozópontokat tartalmaznak, amelyek csavarokkal rögzítik a vezetékeket. Széles körben alkalmazzák őket elosztódobozokban és vezérlőszekrényekben.
- Előnyök: Több vezeték csatlakoztatásának lehetősége, átlátható elrendezés, jó szigetelés.
- Hátrányok: Nagyobb helyigény, a csavarok időnként meghúzást igényelhetnek.
Gyorscsatlakozós vezeték toldók (WAGO típusú)
A gyorscsatlakozós vezeték toldók az utóbbi években váltak rendkívül népszerűvé a gyors és kényelmes használatuknak köszönhetően. A vezetékeket egyszerűen be kell dugni a rugós mechanizmusba, amely biztos és tartós kötést eredményez. Különösen előnyösek a sűrűn beépített helyeken és a gyors szerelést igénylő feladatoknál.
- Előnyök: Rendkívül gyors és egyszerű használat, kompakt méret, vibrációálló kötés, egyes típusok többször is oldhatók.
- Hátrányok: Általában drágábbak a hagyományos toldóknál, nem minden típus alkalmas vastagabb vagy többszálú vezetékekhez.
Préselhető vezeték toldók
A préselhető vezeték toldók a legbiztonságosabb és legtartósabb kötést biztosítják. A vezetékeket egy speciális szerszámmal (présfogóval) rögzítik a toldóhoz, így létrehozva egy mechanikailag és elektromosan is erős kapcsolatot. Ipari alkalmazásokban és olyan helyeken elengedhetetlenek, ahol a megbízhatóság kiemelten fontos.
- Előnyök: Rendkívül erős és tartós kötés, kiváló elektromos vezetőképesség, vibrációálló.
- Hátrányok: Speciális szerszám szükséges a használatukhoz, a kötés általában nem oldható.

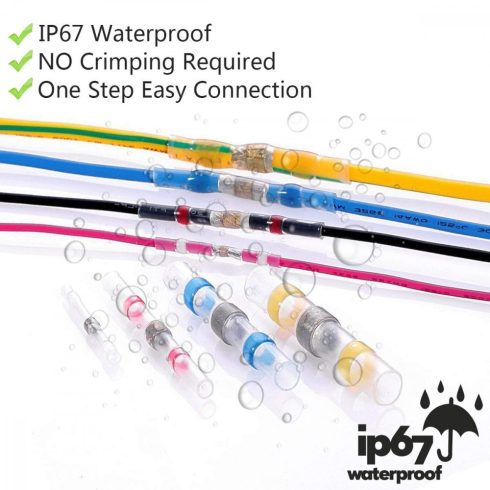

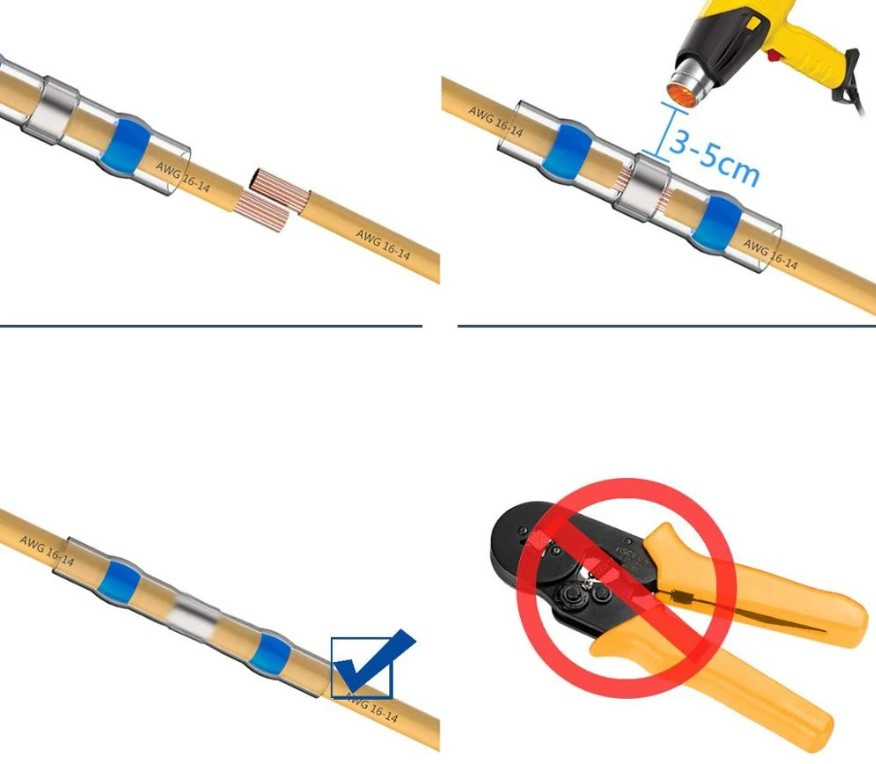

Forrasztott kötések (szigetelőszalaggal vagy zsugorcsővel szigetelve)
Bár nem klasszikus vezeték toldók, a forrasztott kötések is gyakran alkalmazott módszerek a vezetékek összekapcsolására. A forrasztás kiváló elektromos vezetőképességet biztosít, és a megfelelően szigetelt kötés hosszú távon megbízható lehet. Azonban a forrasztás szakértelmet és speciális eszközöket igényel.
- Előnyök: Kiváló elektromos vezetőképesség, tartós kötés.
- Hátrányok: Szakértelmet és speciális eszközöket igényel, a kötés nehezen oldható, nem minden alkalmazáshoz ideális.
A vezeték toldó helyes használatának lépései
A vezeték toldó helyes használata elengedhetetlen a biztonságos és megbízható elektromos rendszer kialakításához. Az alábbi lépéseket követve minimalizálhatja a hibák kockázatát.
1. A megfelelő vezeték toldó kiválasztása
Első lépésként gondosan válassza ki a megfelelő vezeték toldót az adott feladathoz és a vezetékek típusához, méretéhez. Vegye figyelembe az áramerősséget és a környezeti feltételeket is.
2. A vezetékek előkészítése
Távolítsa el a vezetékek külső szigetelését a megfelelő hosszúságban. Ügyeljen arra, hogy a csupasz réz vagy alumínium rész tiszta és sérülésmentes legyen. A sodrott vezetékeket érdemes kissé megcsavarni a szálak szétbomlásának elkerülése érdekében.
3. A vezetékek csatlakoztatása a vezeték toldóhoz
A választott vezeték toldó típusától függően helyezze be a vezetékeket a csatlakozópontokba. Csavaros toldók esetén szorosan húzza meg a csavarokat, de ne túlhúzza őket, mert az a vezeték sérüléséhez vezethet. Gyorscsatlakozós toldók esetén bizonyosodjon meg arról, hogy a vezeték teljesen be van tolva és a rugós mechanizmus megfelelően rögzíti azt. Préselhető toldók esetén használja a megfelelő présfogót a biztos kötés létrehozásához.
4. A kötés szigetelése
A csatlakoztatott vezetékeket szakszerűen szigetelje le. Erre a célra leggyakrabban szigetelőszalagot vagy zsugorcsövet használnak. A szigetelésnek teljesen fednie kell a csupasz vezetőrészeket és a vezeték toldó szélét is, így megakadályozva a rövidzárlatot és az áramütés veszélyét.
5. A kötés rögzítése és elhelyezése
A szigetelt kötést biztonságosan rögzítse a kívánt helyen, például egy kötődobozban. Ügyeljen arra, hogy a kötések ne legyenek feszültség alatt, és ne érintkezzenek éles vagy mozgó alkatrészekkel.
Gyakori hibák a vezeték toldók használatakor és azok elkerülése
A vezeték toldók használata során számos hiba fordulhat elő, amelyek komoly biztonsági kockázatot jelenthetnek. Az alábbiakban a leggyakoribb hibákat és azok elkerülési módjait ismertetjük.
Nem megfelelő vezeték toldó típus kiválasztása
Soha ne használjon olyan vezeték toldót, amely nem felel meg a vezetékek típusának, méretének vagy az áramerősségnek. Mindig olvassa el a gyártó ajánlásait és tartsa be azokat.
Rosszul előkészített vezetékek
A nem megfelelően megtisztított vagy sérült vezetékek gyenge és bizonytalan kötést eredményezhetnek. Ügyeljen a vezetékek tisztaságára és a szigetelés eltávolításának pontosságára.
Laza vagy túlhúzott csavarok
A csavaros vezeték toldók esetén a laza csavarok rossz elektromos kontaktust okozhatnak, ami túlmelegedéshez és tűzhöz vezethet. A túlhúzott csavarok pedig a vezeték sérülését okozhatják. A csavarokat érzéssel húzza meg.
Hiányos vagy nem megfelelő szigetelés
A csupasz vezetőrészeket mindig szigetelje le megfelelően. A nem megfelelő szigetelés rövidzárlatot és áramütés veszélyét okozhatja. Használjon jó minőségű szigetelőszalagot vagy zsugorcsövet, és győződjön meg arról, hogy a szigetelés teljesen fedi a kötést.
Túlterhelés
Soha ne terhelje túl a vezeték toldókat és a vezetékeket. Ellenőrizze a gyártó által megadott maximális áramerősséget, és tartsa be azt.
Biztonsági előírások a vezeték toldók használatakor
Az elektromos munkavégzés mindig fokozott óvatosságot igényel. A vezeték toldók használatakor is be kell tartani néhány alapvető biztonsági előírást a balesetek elkerülése érdekében.
- Mindig kapcsolja ki az áramot a munkavégzés megkezdése előtt. Ellenőrizze, hogy valóban nincs-e feszültség a vezetékeken.
- Ha nem biztos a dolgában, kérjen segítséget egy képzett villanyszerelőtől.
- Használjon megfelelő védőfelszerelést, például szigetelt szerszámokat és védőkesztyűt.
- Soha ne végezzen elektromos szerelést nedves vagy párás környezetben.
- Rendszeresen ellenőrizze a már meglévő kötéseket, és szükség esetén húzza meg a csavarokat vagy cserélje ki a sérült toldókat.
- Tartsa be a helyi elektromos biztonsági előírásokat és szabványokat.
Összefoglalás: A vezeték toldó felelősségteljes használata
A vezeték toldók nélkülözhetetlen eszközök az elektromos szerelések során. A megfelelő típus kiválasztása, a helyes technika alkalmazása és a biztonsági előírások betartása garantálja a biztonságos és megbízható elektromos rendszer működését. Ne feledje, az elektromosság nem játék, ezért mindig körültekintően és felelősségteljesen járjon el!
