A modern ipari automatizálás és a különböző gépek precíz vezérlése elképzelhetetlen lenne a megbízható és pontos érzékelők nélkül. Ezeknek az érzékelőknek az egyik legfontosabb képviselője a végálláskapcsoló. De vajon hogyan is működik ez az elengedhetetlen alkatrész, és miért olyan kritikus a szerepe a legkülönbözőbb alkalmazásokban? Ebben a részletes útmutatóban mindenre választ adunk.
A Végálláskapcsoló Alapelve
A végálláskapcsoló egy olyan elektromechanikus eszköz, amely egy mozgó alkatrész egy előre meghatározott pozícióba érkezésekor vagy annak elhagyásakor elektromos jelet generál. Alapvetően arról van szó, hogy egy fizikai behatás (például egy tárgy érintése) hatására a kapcsoló megváltoztatja az elektromos áramkör állapotát. Ez az állapotváltozás lehet egy áramkör megszakítása vagy éppen zárása.
A Működés Lépései Részletesen
- Mechanikai Behatás: Egy mozgó alkatrész (például egy gépkar, egy szállítószalag eleme vagy egy ajtó) eléri a végálláskapcsoló mechanikai működtetőelemét. Ez a működtetőelem lehet egy kar, egy görgő, egy dugattyú vagy más hasonló alkatrész.
- Erőátvitel: A mozgó alkatrész által kifejtett erő áttevődik a működtetőelemen keresztül a kapcsoló belső mechanizmusára.
- Kapcsolási Mechanizmus: A belső mechanizmus hatására a kapcsolóban lévő érintkezők (kontaktusok) megváltoztatják helyzetüket. Normál esetben ezek az érintkezők vagy zártak (áram folyik rajtuk keresztül – NO, Normally Open), vagy nyitottak (nem folyik rajtuk áram – NC, Normally Closed).
- Jelgenerálás: Az érintkezők helyzetváltozása elektromos jelet eredményez. Ez a jel lehet egy feszültségváltozás vagy az áram folyásának megindulása/megszakadása.
- Visszaállítás: Amikor a mechanikai behatás megszűnik, a kapcsoló belső rugói vagy más visszatérítő mechanizmusok visszaállítják az érintkezőket eredeti helyzetükbe, és ezzel az elektromos jel megszűnik.

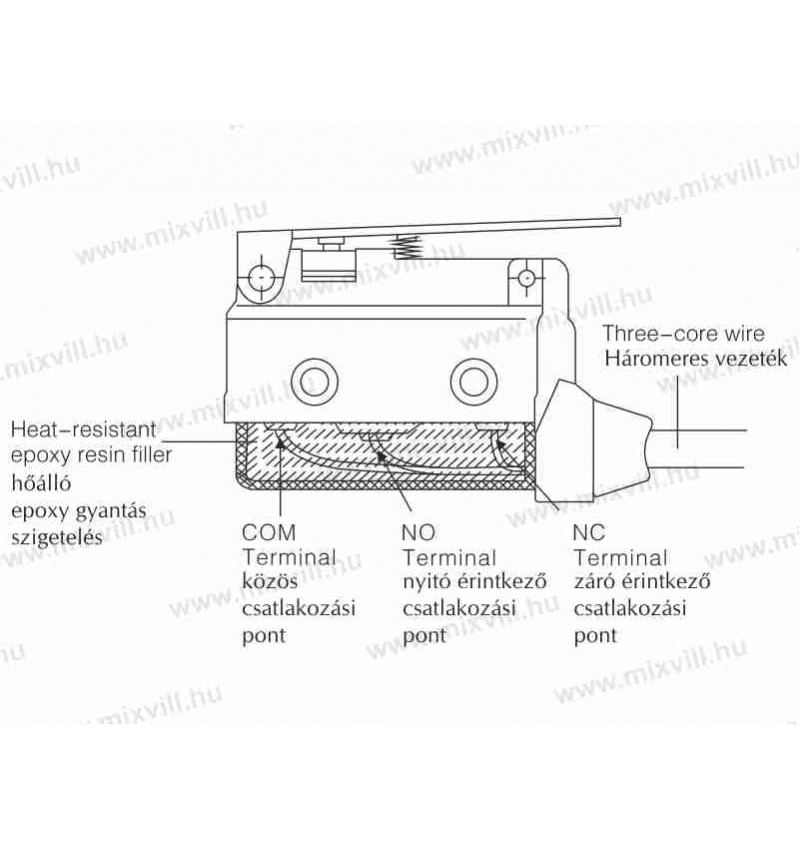

A Fontos Belső Komponensek
- Működtetőelem: A kapcsoló azon része, amely közvetlenül érintkezik a mozgó alkatrésszel. Ennek formája és mérete nagyban befolyásolja az alkalmazhatóságot.
- Kapcsolóház: Védi a belső mechanizmust a külső hatásoktól (por, nedvesség, mechanikai sérülések). Anyaga lehet műanyag vagy fém, a felhasználási környezettől függően.
- Érintkezők: Azok az elektromosan vezető alkatrészek, amelyek a mechanikai behatás hatására összezárnak vagy szétnyílnak, létrehozva vagy megszakítva az elektromos áramkört.
- Rugók: Biztosítják az érintkezők megfelelő működését és a működtetőelem alaphelyzetbe való visszatérését.
- Csatlakozók: Lehetővé teszik a kapcsoló elektromos hálózatba történő bekötését.
A Végálláskapcsolók Különböző Típusai
A végálláskapcsolók széles választéka létezik, melyek különböző működtetési elvek és kialakítások alapján csoportosíthatók. Néhány elterjedt típus:
- Karos Végálláskapcsolók: Egy kar segítségével működnek, amelyet a mozgó alkatrész elmozdít. A kar hossza és formája változhat az alkalmazási igényeknek megfelelően.

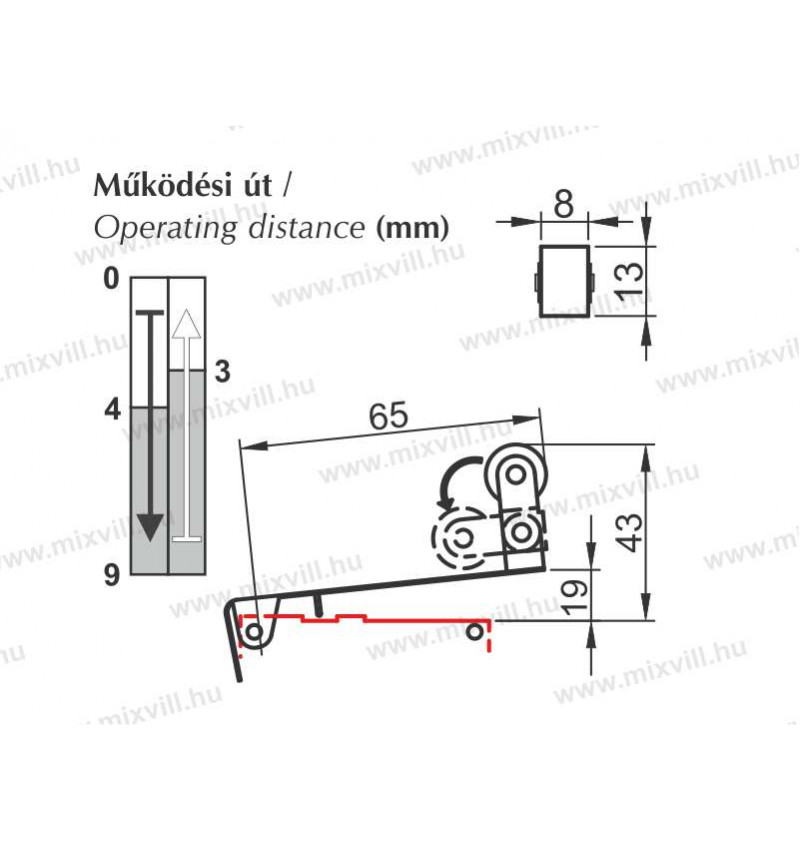

- Görgős Végálláskapcsolók: A kar végén egy görgő található, amely lehetővé teszi a simább érintkezést a mozgó alkatrésszel, csökkentve a kopást.
- Dugattyús Végálláskapcsolók: Egy rugós terhelésű dugattyú működteti a kapcsolót. Akkor ideálisak, ha a mozgás iránya egyenes vonalú.
- Huzalos Végálláskapcsolók (Szakítókapcsolók): Egy huzal meghúzásával vagy elszakításával aktiválódnak. Elsősorban biztonsági alkalmazásokban használatosak.
- Mágneses Végálláskapcsolók (Reed-kapcsolók): Mágneses tér hatására zárnak vagy nyitnak. Érintésmentes működésük miatt hosszú élettartammal rendelkeznek.
A Típusok Kiválasztásának Szempontjai
A megfelelő végálláskapcsoló kiválasztása több tényezőtől függ:
- A mozgó alkatrész sebessége és iránya.
- A rendelkezésre álló hely a beépítéshez.
- A szükséges érzékenység és pontosság.
- A várható környezeti hatások (hőmérséklet, páratartalom, por, vegyi anyagok).
- A kívánt élettartam és megbízhatóság.
- Az elektromos áramkör feszültsége és áramerőssége.
A Végálláskapcsolók Alkalmazási Területei
A végálláskapcsolók rendkívül sokoldalú alkatrészek, amelyek az ipar számos területén nélkülözhetetlenek:
- Ipari Automatizálás: Gépek pozíciójának ellenőrzése, folyamatok szinkronizálása, alkatrészek detektálása.
- Robotika: Robotkarok mozgásának határolása, pozícióvisszacsatolás.
- Csomagolástechnika: Termékek jelenlétének érzékelése, szalaghajtások vezérlése.
- Élelmiszeripar: Gépek biztonsági reteszelése, pozícióérzékelés nedves környezetben is.
- Lift- és Emelőberendezések: Ajtók helyzetének ellenőrzése, biztonsági megállítók.
- Szállítószalagok: Anyagáramlás ellenőrzése, torlódások érzékelése.
- Ajtók és Kapuk: Nyitási és zárási pozíciók érzékelése, biztonsági rendszerek.
- CNC Gépek: Szerszámok és munkadarabok pontos pozicionálása.
Biztonsági Szerep a Végálláskapcsolók Számára
A végálláskapcsolók kritikus szerepet töltenek be a biztonsági rendszerekben is. Használatukkal megakadályozhatók a veszélyes helyzetek és a berendezések károsodása. Például egy védőburkolat végálláskapcsolóval van ellátva, amely leállítja a gépet, ha a burkolatot kinyitják. Hasonlóképpen, egy emelőgép túlterhelés elleni védelmében is alkalmazhatnak végálláskapcsolókat, amelyek megakadályozzák a túl magasra emelést.
A Végálláskapcsolók Karbantartása és Hibaelhárítása
A végálláskapcsolók általában megbízható alkatrészek, de a hosszú távú problémamentes működés érdekében rendszeres karbantartásuk javasolt. Néhány gyakori hiba és azok lehetséges okai:
- Mechanikai Elakadás: A működtetőelem beszorulhat szennyeződés vagy sérülés miatt. Megoldás: tisztítás, a sérült alkatrész cseréje.
- Érintkezők Hibája: Az érintkezők oxidálódhatnak vagy elkoptathatnak, ami rossz kontaktust eredményez. Megoldás: tisztítás speciális kontaktustisztítóval, vagy a kapcsoló cseréje.
- Sérült Vezetékek: A kapcsolóhoz csatlakozó vezetékek megtörhetnek vagy kilazulhatnak. Megoldás: a vezetékek ellenőrzése és javítása vagy cseréje.
- Nedvesség Bejutása: Ha a kapcsoló nem megfelelő védelemmel rendelkezik a környezeti hatások ellen, nedvesség juthat be a házba, ami korróziót és működési problémákat okozhat. Megoldás: a megfelelő IP védettségű kapcsoló kiválasztása, tömítések ellenőrzése.
A Hibaelhárítás Lépései
- Ellenőrizze a mechanikai működést: a működtetőelem szabadon mozog-e?
- Vizsgálja meg a vezetékeket és a csatlakozásokat.
- Mérje meg az elektromos jelet a kapcsoló kimeneténél egy multiméter segítségével.
- Ha lehetséges, cserélje ki a gyanús végálláskapcsolót egy ismert működőre a hiba kizárása érdekében.
Összegzés
A végálláskapcsolók létfontosságú elemei a modern technológiának. Precíz működésük és sokoldalú alkalmazhatóságuk révén hozzájárulnak a gépek biztonságos és hatékony működéséhez. A különböző típusok lehetővé teszik, hogy minden alkalmazáshoz a legmegfelelőbb megoldást válasszuk. A rendszeres karbantartás és a hibák gyors elhárítása pedig biztosítja a hosszú távú megbízhatóságot. Reméljük, ez a részletes útmutató minden kérdésére választ adott a végálláskapcsolók működésével kapcsolatban.
