A 12V-os Végálláskapcsolók Átfogó Kézikönyve: Működés, Típusok és Alkalmazások

A 12V-os végálláskapcsolók nélkülözhetetlen elemei számos automatizálási és vezérlési rendszernek. Feladatuk a mozgó alkatrészek pozíciójának pontos érzékelése és a rendszer megfelelő reakciójának kiváltása. Ebben a részletes útmutatóban mélyrehatóan feltárjuk a 12V-os végálláskapcsolók működési elvét, a különböző elérhető típusokat, a helyes bekötési módszereket és a sokrétű alkalmazási területeket. Célunk, hogy átfogó ismereteket nyújtsunk mindazok számára, akik 12V-os végálláskapcsolókat használnak vagy terveznek beépíteni rendszereikbe.

A 12V-os Végálláskapcsolók Működési Elve

A 12V-os végálláskapcsolók alapvetően olyan elektromos kapcsolók, amelyek egy mechanikai behatásra (például egy mozgó alkatrész elérése egy előre meghatározott pozíciót) megváltoztatják elektromos állapotukat. Ez az állapotváltozás lehet egy áramkör megszakítása (nyitása) vagy egy áramkör létrehozása (zárása). A 12V a kapcsoló névleges üzemi feszültségét jelöli, ami azt jelenti, hogy a kapcsoló optimálisan ezen a feszültségszinten működik. A működési elvüket tekintve a végálláskapcsolók lehetnek mechanikusak, induktívak, kapacitívak vagy mágnesesek, mindegyik típus más-más fizikai jelenséget használ a pozíció érzékelésére.

Mechanikus 12V-os Végálláskapcsolók

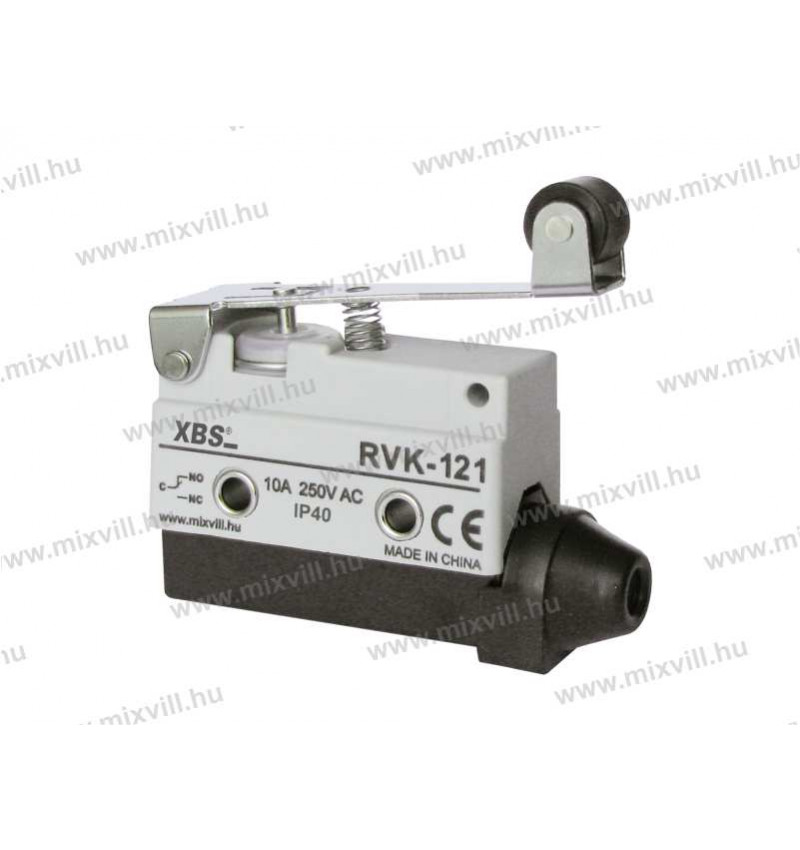

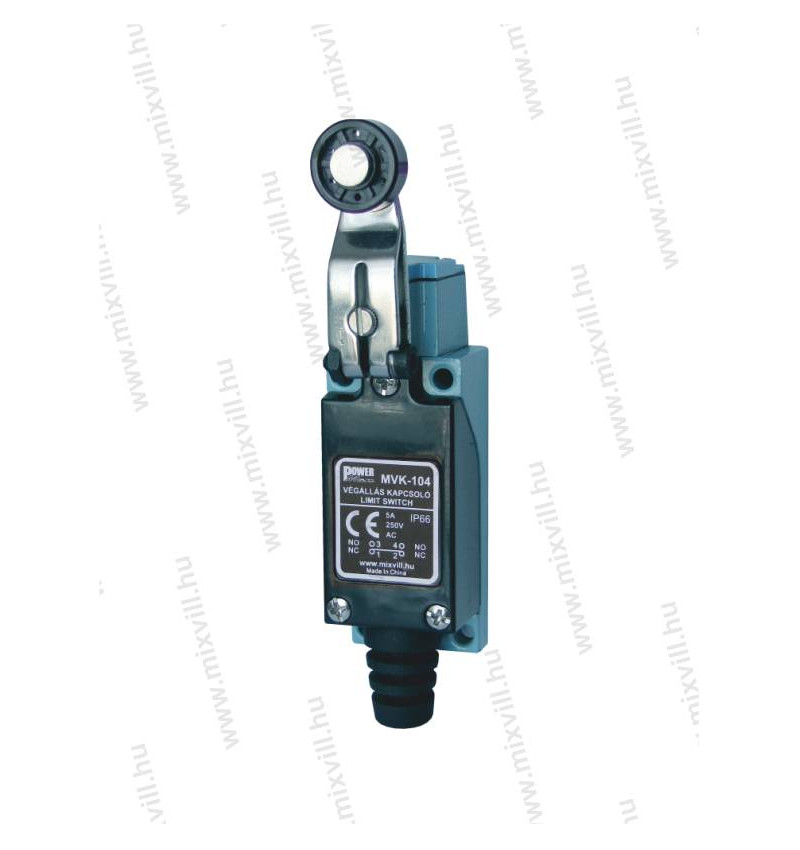

A mechanikus végálláskapcsolók a legegyszerűbb és legelterjedtebb típusok közé tartoznak. Működésük egy fizikai érintkezésen alapul. Amikor egy mozgó alkatrész (például egy kar, egy bütyök vagy egy tolórúd) eléri a kapcsoló mechanikus elemét (például egy gombot, egy kart vagy egy görgőt), az elem elmozdul, és ezáltal megváltoztatja a belső elektromos érintkezők állapotát. A mechanikus végálláskapcsolók általában robusztusak és megbízhatóak, de élettartamukat a mechanikai kopás korlátozhatja. Számos változatuk létezik, beleértve a mikrokapcsolókat, a nyomógombos kapcsolókat és a karos kapcsolókat, amelyek különböző alkalmazási igényekhez igazodnak.

Induktív 12V-os Végálláskapcsolók

Az induktív végálláskapcsolók érintésmentesen érzékelik a fém tárgyak közelségét. Működésük az elektromágneses indukció elvén alapul. A kapcsoló egy oszcillátort és egy érzékelő tekercset tartalmaz. Amikor egy fém tárgy a tekercs közelébe kerül, megváltoztatja a tekercs induktivitását, ami hatással van az oszcillátor működésére. Ez a változás egy érzékelhető elektromos jelet generál, amely jelzi a tárgy jelenlétét. Az induktív végálláskapcsolók előnye az érintésmentes működés, ami minimalizálja a kopást és növeli az élettartamot. Ideálisak olyan alkalmazásokhoz, ahol nagy a kapcsolási gyakoriság vagy ahol a környezeti feltételek (például por, nedvesség) megnehezítik a mechanikus kapcsolók használatát.

Kapacitív 12V-os Végálláskapcsolók

A kapacitív végálláskapcsolók a kapacitás változásán alapulva érzékelik a tárgyak közelségét, legyenek azok fémből vagy nem fémből. A kapcsoló egy kondenzátort tartalmaz, amelynek egyik lemeze maga az érzékelő felület. Amikor egy tárgy közeledik az érzékelő felülethez, megváltozik a kondenzátor kapacitása. Ez a kapacitásváltozás egy érzékelhető elektromos jelet eredményez. A kapacitív végálláskapcsolók érzékenyek lehetnek különböző anyagokra, beleértve a műanyagot, a folyadékokat és a szilárd anyagokat is. Alkalmazásuk széleskörű, például szintérzékelésben vagy nem fém alkatrészek pozíciójának meghatározásában.

Mágneses 12V-os Végálláskapcsolók (Reed Kapcsolók)

A mágneses végálláskapcsolók, gyakran reed kapcsolóknak is nevezik őket, egy mágneses mező hatására zárnak vagy nyitnak áramkört. A kapcsoló egy üvegburkolatban elhelyezett két ferromágneses érintkezőt tartalmaz. Amikor egy mágnes a kapcsoló közelébe kerül, a mágneses mező hatására az érintkezők vonzzák egymást, és az áramkör zárul. A mágnes eltávolításával az érintkezők visszatérnek eredeti helyzetükbe, és az áramkör megszakad. A mágneses végálláskapcsolók egyszerűek, megbízhatóak és hosszú élettartamúak. Gyakran használják őket ajtók és ablakok nyitásának/zárásának érzékelésére biztonsági rendszerekben, valamint különböző pozícióérzékelési feladatokra.

A 12V-os Végálláskapcsolók Fontos Paraméterei és Kiválasztási Szempontjai

A megfelelő 12V-os végálláskapcsoló kiválasztása kulcsfontosságú a rendszer megbízható és hatékony működése szempontjából. Számos paramétert és szempontot kell figyelembe venni a döntés során:

• Működési elv: A kiválasztás az alkalmazás jellegétől függ. Mechanikus kapcsolók egyszerűbb feladatokhoz, induktívak fém tárgyak érintésmentes érzékeléséhez, kapacitívak nem fém tárgyakhoz, mágnesesek pedig mágneses mezővel történő aktiváláshoz ideálisak.
• Érzékelési távolság: Az érintésmentes kapcsolóknál (induktív, kapacitív, mágneses) fontos paraméter az a távolság, amelyen belül a kapcsoló képes érzékelni a tárgyat. Ezt a távolságot az alkalmazás geometriai követelményei határozzák meg.

• Kapcsolási frekvencia: Azt mutatja meg, hogy a kapcsoló másodpercenként hányszor képes megbízhatóan megváltoztatni az állapotát. Nagy sebességű alkalmazásokhoz magas kapcsolási frekvenciájú kapcsolók szükségesek.
• Élettartam: A mechanikus kapcsolóknál a mechanikai kopás, az érintésmentes kapcsolóknál pedig az elektronikai alkatrészek élettartama a mérvadó. Az alkalmazás igénybevételétől függően kell a megfelelő élettartamú kapcsolót választani.
• Környezeti feltételek: A hőmérséklet, a páratartalom, a por és a nedvesség mind befolyásolhatják a kapcsoló működését. Olyan kapcsolót kell választani, amely ellenáll az adott környezeti hatásoknak. IP védettségi fokozat jelzi a kapcsoló porral és vízzel szembeni ellenállását.
• Elektromos terhelhetőség: A kapcsolón átfolyó áram és a rákapcsolt feszültség nem haladhatja meg a kapcsoló névleges értékeit. A túlterhelés a kapcsoló károsodásához vezethet.
• Kimeneti típus: A kapcsolók lehetnek NO (normally open – alaphelyzetben nyitott), NC (normally closed – alaphelyzetben zárt) vagy NO/NC (váltóérintkezős) típusúak. A kimeneti típusnak illeszkednie kell a vezérlőrendszer bemeneti követelményeihez.
• Szerelés: A kapcsoló mechanikai rögzítési módja (például csavaros rögzítés, menetes rögzítés) fontos szempont a beépítés szempontjából.
• Ár: Az ár szintén egy fontos tényező, különösen nagy mennyiségű felhasználás esetén. A különböző típusok és gyártók között jelentős árkülönbségek lehetnek.
• Tanúsítványok és szabványok: Bizonyos alkalmazásokhoz (például biztonsági rendszerekhez) speciális tanúsítványokkal rendelkező kapcsolók szükségesek.

A 12V-os Végálláskapcsolók Bekötése: Lépésről Lépésre

A 12V-os végálláskapcsolók helyes bekötése elengedhetetlen a biztonságos és megbízható működéshez. Bár a konkrét bekötési séma a kapcsoló típusától és a gyártó specifikációitól függ, néhány általános lépést és szempontot érdemes figyelembe venni:

1. Biztonsági előírások betartása: Mielőtt bármilyen bekötési munkába kezdene, győződjön meg arról, hogy a tápfeszültség ki van kapcsolva, és minden óvintézkedést megtett a véletlen áramütés elkerülése érdekében.
2. A kapcsoló adatlapjának tanulmányozása: A gyártó által mellékelt adatlap tartalmazza a kapcsoló pontos bekötési rajzát és a kivezetések funkcióit (például COM, NO, NC). Ezt mindig gondosan tanulmányozza át.
3. A szükséges eszközök előkészítése: Szüksége lehet csavarhúzóra, vezetékcsupaszítóra, krimpelő fogóra, mérőműszerre (multiméter) és a megfelelő vezetékekre.
4. A vezetékek előkészítése: A vezetékek végeit csupaszítsa le a megfelelő hosszúságban, és ha szükséges, krimpeljen rájuk érvéghüvelyeket a biztonságos csatlakozás érdekében.
5. A kapcsoló kivezetéseinek azonosítása: A kapcsolón általában jelölve vannak a kivezetések (pl. 1, 2, 3 vagy COM, NO, NC). Ha nincsenek jelölve, használjon multimétert a kivezetések funkciójának azonosításához (folytonosságmérés).
6. A tápfeszültség bekötése (ha szükséges): Egyes érintésmentes kapcsolók működésükhöz 12V-os tápfeszültséget igényelnek. Ezeknél a kapcsolóknál a tápfeszültség polaritására ügyelni kell (általában piros a pozitív és fekete a negatív).
7. A kimeneti áramkör bekötése: A kimeneti áramkört (amelyet a kapcsoló vezérel) a kapcsoló kimeneti kivezetéseihez kell csatlakoztatni. NO típusú kapcsolónál az áramkör csak akkor zárul, ha a kapcsoló aktiválódik. NC típusú kapcsolónál az áramkör alaphelyzetben zárt, és aktiváláskor nyílik. NO/NC típusú kapcsolónál a közös (COM) kivezetéshez csatlakozik az áramkör egyik pontja, a másik pont pedig vagy a NO vagy az NC kivezetéshez a kívánt működésnek megfelelően.
8. A bekötések ellenőrzése: A bekötés befejezése után gondosan ellenőrizze, hogy minden csatlakozás szoros és biztonságos-e, és hogy a vezetékek nincsenek-e sérülve.
9. A rendszer tesztelése: A tápfeszültség visszakapcsolása után óvatosan tesztelje a kapcsoló működését. Ellenőrizze, hogy a kapcsoló a várt módon reagál-e a mechanikai behatásra vagy a tárgy közelségére.

Példa egy egyszerű mechanikus 12V-os végálláskapcsoló bekötésére:

Tegyük fel, hogy van egy NO (normally open) típusú mechanikus 12V-os végálláskapcsolónk, és egy 12V-os LED-et szeretnénk vele vezérelni.

1. Győződjön meg arról, hogy a tápfeszültség ki van kapcsolva.
2. Csatlakoztassa a 12V-os tápegység pozitív (+) kivezetését a kapcsoló egyik kivezetéséhez.
3. Csatlakoztassa a kapcsoló másik kivezetését a LED anódjához (hosszabbik lábához).
4. Csatlakoztassa a LED katódját (rövidebbik lábát) a 12V-os tápegység negatív (-) kivezetéséhez.

Ebben az esetben a LED csak akkor fog világítani, ha a mechanikus végálláskapcsolót aktiválják (például megnyomják a gombját), ezáltal zárva az áramkört.

A 12V-os Végálláskapcsolók Alkalmazási Területei

A 12V-os végálláskapcsolók rendkívül sokoldalú alkatrészek, amelyeket az ipar, az automatizálás, a biztonságtechnika és a háztartási alkalmazások széles körében használnak.

Ipari Automatizálás

Az ipari automatizálásban a 12V-os végálláskapcsolók kulcsszerepet játszanak a gépek és berendezések mozgásának vezérlésében és fel
