Bevezetés az Utánfutó Kábelkötegek Világába
Az utánfutó kábelköteg egy kritikus fontosságú alkatrész minden olyan jármű esetében, amely utánfutót vontat. Ez a látszólag egyszerű eszköz felelős az elektromos összeköttetésért a vontató jármű és az utánfutó között, biztosítva ezzel az utánfutó világításának, fékeinek (amennyiben rendelkezik vele) és egyéb elektromos rendszereinek megfelelő működését. A megfelelően kiválasztott és szakszerűen telepített kábelköteg nem csupán a biztonságos közlekedés elengedhetetlen feltétele, hanem a jogszabályi előírásoknak való megfelelés záloga is. Ebben a részletes útmutatóban mélyrehatóan feltárjuk az utánfutó kábelkötegek világát, bemutatva a különböző típusokat, a kiválasztás szempontjait, a telepítés folyamatát, a gyakori hibákat és azok elhárítását, valamint a karbantartás legfontosabb lépéseit. Célunk, hogy átfogó ismereteket nyújtsunk mindazok számára, akik utánfutót használnak, vagy használni terveznek, segítve őket a legjobb döntések meghozatalában és a problémamentes használat biztosításában.
Miért Elengedhetetlen az Utánfutó Kábelköteg a Biztonságos Közlekedéshez?
Az utánfutó kábelköteg szerepe messze túlmutat egy egyszerű elektromos kapcsolaton. Ez a kulcsfontosságú alkatrész biztosítja, hogy az utánfutó világítása – beleértve a helyzetjelzőket, a féklámpákat, az irányjelzőket és a rendszámtábla-világítást – szinkronban működjön a vontató jármű világításával. Ezáltal az utánfutó jól láthatóvá válik a többi közlekedő számára, különösen rossz látási viszonyok között vagy éjszaka. A megfelelően működő féklámpák elengedhetetlenek a biztonságos fékezéshez, figyelmeztetve a mögöttes forgalmat a lassításra vagy megállásra. Az irányjelzők pedig egyértelművé teszik a kanyarodási szándékot, megelőzve ezzel a veszélyes helyzeteket. Amennyiben az utánfutó rendelkezik ABS vagy más speciális elektromos rendszerekkel, a kábelköteg biztosítja ezek megfelelő tápellátását és kommunikációját a vontató járművel. Egy hibás vagy nem megfelelően csatlakoztatott kábelköteg komoly biztonsági kockázatot jelenthet, növelve a balesetek valószínűségét és jogszabályi következményeket vonhat maga után. Ezért kiemelten fontos a minőségi kábelköteg kiválasztása és a szakszerű telepítés, valamint a rendszeres ellenőrzés és karbantartás.
A Világítás Szerepe a Közlekedésbiztonságban
A járművek világítása alapvető szerepet játszik a közlekedésbiztonság megteremtésében. Az utánfutó világításának hibátlan működése különösen fontos, mivel az utánfutó méretei és elhelyezkedése megváltoztatják a járműszerelvény láthatóságát. A helyzetjelzők biztosítják, hogy a jármű oldalról és szemből is észrevehető legyen sötétben vagy ködben. A féklámpák időben figyelmeztetik a mögöttes járműveket a fékezési manőverre, lehetővé téve a reagálási idő növelését és a ráfutásos balesetek elkerülését. Az irányjelzők pontos jelzése pedig elengedhetetlen a kanyarodási és sávváltási manőverek biztonságos végrehajtásához. Egy nem működő vagy rosszul működő utánfutó világítás nem csupán veszélyes, hanem szabálysértésnek is minősülhet, ami büntetést vonhat maga után. Ezért a kábelköteg minősége és a csatlakozások megbízhatósága közvetlenül befolyásolja a közlekedés biztonságát.
Az Elektromos Fékek és Egyéb Rendszerek Megfelelő Működésének Garanciája
Sok nagyobb vagy nehezebb utánfutó rendelkezik elektromos fékrendszerrel, amely jelentősen növeli a vontató jármű és az utánfutó biztonságos megállásának képességét. Ezeknek a fékrendszereknek a megfelelő működéséhez elengedhetetlen a stabil és megbízható elektromos kapcsolat, amelyet az utánfutó kábelköteg biztosít. Egy hibás kábelköteg a fékek helytelen működéséhez vagy akár teljes leállásához is vezethet, ami különösen vészhelyzetekben lehet végzetes. Emellett egyes utánfutók rendelkezhetnek más elektromos rendszerekkel is, mint például belső világítás, hűtőszekrény vagy akkumulátor töltő rendszer. Ezeknek a rendszereknek a megfelelő tápellátása szintén a kábelkötegen keresztül történik. Egy megbízható kábelköteg garantálja ezeknek a rendszereknek a problémamentes működését, növelve ezzel az utánfutó használati értékét és a komfortot.
A Különböző Utánfutó Kábelköteg Típusok Részletes Bemutatása
Az utánfutókhoz használt kábelkötegek alapvetően a csatlakozó típusa és a vezetékek számának függvényében különböznek egymástól. A két legelterjedtebb típus a 7 pólusú és a 13 pólusú kábelköteg. Mindkettőnek megvannak a maga előnyei és hátrányai, valamint specifikus felhasználási területei. A megfelelő típus kiválasztása kulcsfontosságú a kompatibilitás és a biztonságos működés szempontjából.
A Standard Megoldás: A 7 Pólusú Utánfutó Kábelköteg
A 7 pólusú kábelköteg a régebbi és egyszerűbb megoldás, amelyet még ma is széles körben használnak, különösen a kisebb méretű és könnyebb utánfutókhoz, amelyek nem rendelkeznek komplexebb elektromos rendszerekkel. Ez a típusú kábelköteg alapvetően a világítási funkciók (helyzetjelző, féklámpa, irányjelző, rendszámtábla-világítás) és a testelés biztosítására szolgál. A 7 pólusú csatlakozóban hét darab érintkező található, amelyek mindegyike egy-egy specifikus funkciót lát el. A bekötése viszonylag egyszerű, és a legtöbb régebbi vontató jármű rendelkezik ilyen típusú csatlakozóval. Azonban a 7 pólusú kábelköteg nem alkalmas olyan funkciók ellátására, mint a tolatólámpa vagy az állandó tápellátás (például lakókocsik belső világításához vagy hűtőszekrényéhez), illetve az elektromos fékrendszerek vezérlésére.

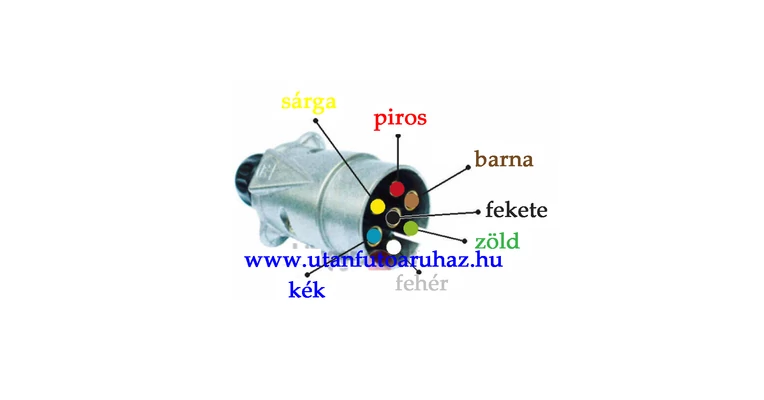

A 7 Pólusú Kábelköteg Vezetékeinek Funkciói
- 1. pólus (sárga): Bal oldali irányjelző
- 2. pólus (kék): Ködlámpa
- 3. pólus (fehér): Testelés
- 4. pólus (zöld): Jobb oldali irányjelző
- 5. pólus (barna): Jobb oldali helyzetjelző és rendszámtábla-világítás
- 6. pólus (piros): Féklámpa
- 7. pólus (fekete): Bal oldali helyzetjelző
Fontos megjegyezni, hogy bár ez a szabványos bekötés, egyes régebbi vagy speciális járműveknél eltérések előfordulhatnak. Ezért a bekötés előtt mindig érdemes ellenőrizni a gyári dokumentációt vagy szakképzett szerelőhöz fordulni.
A Modern és Sokoldalú Megoldás: A 13 Pólusú Utánfutó Kábelköteg
A 13 pólusú kábelköteg a modernebb és sokoldalúbb megoldás, amely egyre elterjedtebbé válik, különösen az újabb típusú vontató járműveknél és a komplexebb felszereltségű utánfutóknál, mint például a lakókocsik vagy a nagyobb áruszállítók. Ez a típusú kábelköteg a 7 pólusú változat összes funkcióján felül további kiegészítő lehetőségeket kínál. Lehetővé teszi a tolatólámpa, az állandó tápellátás (pl. akkumulátor töltéséhez, belső világításhoz, hűtőszekrényhez), a gyújtás utáni tápellátás (pl. bizonyos kiegészítő funkciókhoz) és az elektromos fékrendszerek vezérlését is. A 13 pólusú csatlakozóban tizenhárom darab érintkező található, amelyek mindegyike egy specifikus feladatot lát el, így biztosítva a szélesebb körű funkcionalitást és a nagyobb biztonságot.
A 13 Pólusú Kábelköteg Vezetékeinek Funkciói (DIN/ISO 11446 szerint)
- 1. pólus (sárga): Bal oldali irányjelző
- 2. pólus (kék): Ködlámpa
- 3. pólus (fehér): Testelés (1-8. pólushoz)
- 4. pólus (zöld): Jobb oldali irányjelző
- 5. pólus (barna): Jobb oldali helyzetjelző, rendszámtábla-világítás
- 6. pólus (piros): Féklámpa
- 7. pólus (fekete): Bal oldali helyzetjelző
- 8. pólus (rózsaszín): Tolatólámpa
- 9. pólus (narancssárga): Állandó tápellátás (+)
- 10. pólus (szürke): Gyújtás utáni tápellátás (+)
- 11. pólus (fehér/kék): Testelés (10. pólushoz)
- 12. pólus (fehér/piros): Féklámpa vezérlés (speciális funkciókhoz)
- 13. pólus (fehér/
