Proč je správné zapojení kabelu u přívěsu tak důležité?
Správné zapojení kabelu mezi tažným vozidlem a přívěsem je naprosto klíčové – nejen z hlediska právního, ale především bezpečnostního. Zkuste si představit situaci, kdy vám během jízdy v hustém dešti přestanou fungovat zadní světla na přívěsu. Nejenže tím ohrožujete sebe a svůj náklad, ale také všechny účastníky silničního provozu. A to nemluvíme o tom, že taková závada vás může stát i nemalé peníze – ať už na pokutě nebo při technické kontrole.
Zapojení kabelu zajišťuje přenos signálů z vozidla do přívěsu – jedná se například o:
- Směrovky
- Brzdová světla
- Obrysová světla
- Mlhovky
- A u pokročilejších systémů i couvací světla nebo napájení pro karavany
Špatné nebo neodborné zapojení může vést ke zkratu, chybnému fungování světel nebo dokonce k požáru. Mnoho nehod na silnicích vzniká právě kvůli tomu, že ostatní řidiči včas neviděli, co přívěs dělá – zpomaluje, zatáčí nebo couvá. A to vše je výsledkem jediné věci – elektrické komunikace mezi autem a přívěsem.
Právní požadavky a bezpečnost na silnici
V celé Evropské unii, včetně České republiky, platí přísné předpisy týkající se technického stavu vozidel – přívěsy nevyjímaje. Přívěs musí mít plně funkční světelnou soustavu a veškeré signály musí být synchronní s vozidlem.
Podle zákona č. 56/2001 Sb. o podmínkách provozu vozidel na pozemních komunikacích:
- Každý přívěs musí být vybaven zadním osvětlením, směrovými světly a brzdovými světly.
- Mlhové světlo je povinné u přívěsů o celkové šířce nad 1,6 m.
- Elektrická spojka musí být kompatibilní s evropskou normou (DIN 72570 nebo ISO 11446).
Při jakékoli silniční kontrole, STK nebo pojistné události může být špatně zapojený kabel důvodem k neuznání nároku nebo pokutě. Proto je důležité tuto oblast nebrat na lehkou váhu a provádět ji důsledně podle pravidel.
Základy – Co je to kabel přívěsu?
Stručný přehled elektrického systému přívěsu
Elektrický systém přívěsu je navržen tak, aby přenášel signály z vozidla do přívěsu přes kabel a přípojný konektor. Funguje to podobně jako „prodloužená ruka“ světelného systému vašeho auta. Když zapnete blinkr nebo šlápnete na brzdu, stejný signál jde přes vodič do příslušného světla na přívěsu.
Základní prvky systému:
- Kabel s více vodiči – obvykle 7 nebo 13 žil, podle typu konektoru.
- Konektor na vozidle – výstupní zásuvka, kam se připojuje přívěs.
- Zásuvka na přívěsu – protikus, který přijímá signály.
- Světla a spotřebiče – na zadní části přívěsu, některé přívěsy mají i vnitřní osvětlení nebo zásuvky (karavany).
Vodiče jsou barevně označeny a vedou každý svůj specifický signál – blinkry, brzdy, obrysová světla, kostra (zem), atd. Z tohoto důvodu je velmi důležité při zapojování dodržet správné pořadí a barvy.

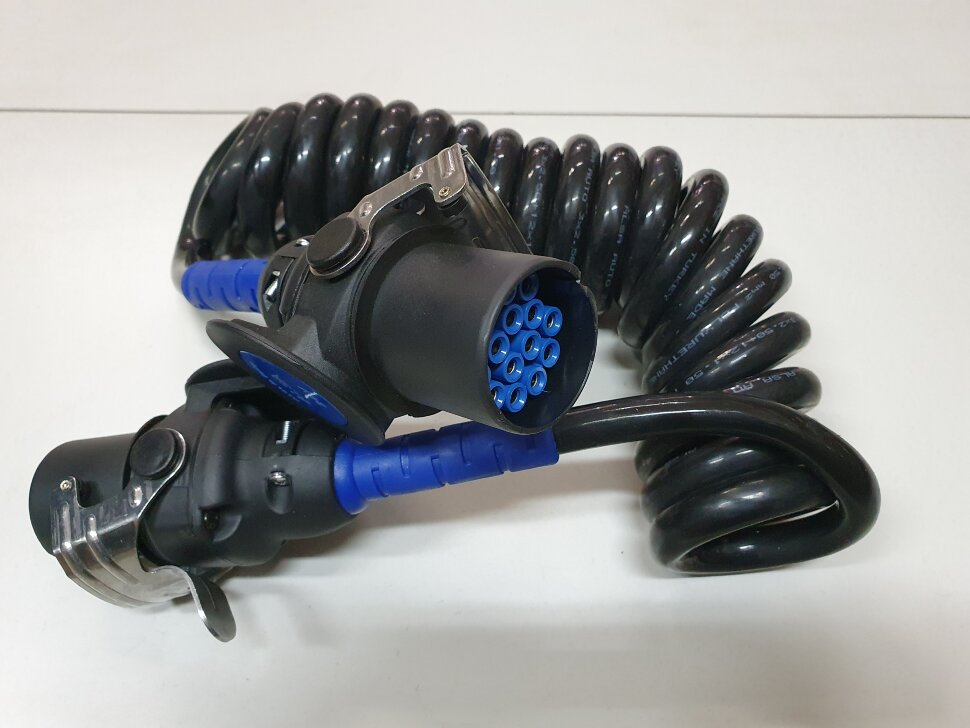

Nejčastější typy konektorů (7 pólový a 13 pólový)
Na trhu se nejčastěji setkáte se dvěma typy konektorů – 7 pólovým a 13 pólovým.
7 pólový konektor je:
- Jednodušší na zapojení
- Standardní pro základní přívěsy (vozíky, valníky, stavební přívěsy)
- Levnější varianta
Obsahuje 7 žil, které obsluhují základní světelné funkce – levý/pravý blinkr, brzdy, obrysová světla a mlhovka. Nepodporuje však zpětné světlo ani napájení.
13 pólový konektor je:
- Modernější a univerzálnější
- Vhodný pro karavany a specializované přívěsy
- Odolnější vůči vodě a prachu
Umožňuje nejen základní světla, ale i zpětné světlo, trvalé napájení (např. lednička v karavanu), nabíjení baterií a další pokročilé funkce. Je složitější na instalaci, ale mnohem praktičtější.
Potřebné nástroje a materiály pro zapojení
Kabel, konektory, nářadí a multimetr
Pro zapojení kabeláže přívěsu budete potřebovat následující vybavení:

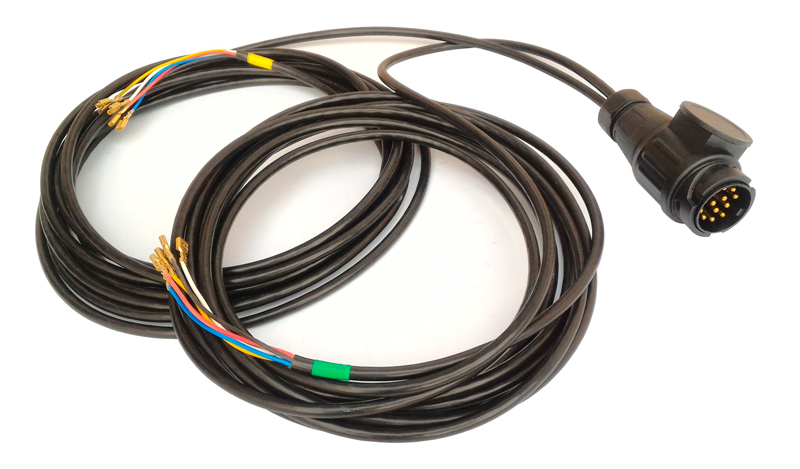

- Kabel pro přívěs – 7 nebo 13 žil, dle zvoleného systému. Doporučuje se kvalitní gumový plášť, odolný proti mechanickému poškození.
- Zástrčka (vidlice) – připojuje se na konec kabelu z přívěsu.
- Zásuvka na tažném vozidle – pokud vozidlo nemá továrně zabudovaný výstup.
- Šroubovák – plochý i křížový.
- Krimpovací kleště – pro konektory s lisovanými kontakty.
- Multimetr – k testování napětí a správného propojení.
- Izolační páska, svorky, stahovací pásky – pro fixaci a zajištění kabeláže.
Bezpečnost a spolehlivost zapojení závisí hlavně na kvalitě použitých komponent. Proto se vyhněte levným plastovým konektorům, které po pár deštích přestanou fungovat.
Bezpečnostní vybavení a příprava
Kromě technických pomůcek je důležité také:
- Pracovat na rovném povrchu s dostatečným osvětlením
- Vypnout zapalování a zabezpečit vozidlo i přívěs proti pohybu
- Používat ochranné rukavice a brýle při práci s kabeláží
- Nepřipojovat napětí během zapojování (zabráníte zkratu)
Připravte si také schéma zapojení konektoru – buď podle manuálu výrobce, nebo použijte osvědčené evropské normy, které najdete na internetu. Nespoléhejte se pouze na barvy vodičů – ty se u některých výrobců mohou lišit!
Testelés és hibakeresés a bekötés után
Hogyan ellenőrizzük a bekötés helyességét?
Miután a bekötés megtörtént, rendkívül fontos, hogy alaposan leteszteljük a rendszert, mielőtt közúton használnánk az utánfutót. Egy helytelenül bekötött vezeték nemcsak műszaki hibákat okozhat, hanem komoly balesetveszélyt is jelenthet. Az első lépés mindig az, hogy a jármű és az utánfutó elektromos rendszere is le legyen kapcsolva – ez biztonsági szempontból elengedhetetlen.
Ezután csatlakoztassuk az utánfutót a vontató járműhöz, és ellenőrizzük egyesével az összes világítóegységet:
- Irányjelzők (bal és jobb oldal külön-külön)
- Helyzetjelző fények (első és hátsó)
- Féklámpa
- Tolatólámpa (13 pólusú csatlakozóknál)
- Ködlámpa
A legegyszerűbb módszer a tesztelésre, ha valaki segít: míg az egyik személy a járműben ül és működteti a kapcsolókat, a másik kívülről ellenőrzi, hogy az adott fény megfelelően világít-e. Ha nincs segítség, használhatunk tükörreflexiót vagy hordozható tesztlámpát.
Gyakori hibák és azok megoldásai
Számos tipikus hiba fordulhat elő, amelyet szerelés közben vagy után észlelhetünk:
- Nincs világítás a pótkocsin – valószínűleg nem érintkeznek megfelelően a vezetékek. Ellenőrizzük a dugót, a vezetékcsatlakozásokat és a biztosítékokat.
- Villog minden lámpa egyszerre – ez általában földelési problémára utal. Ellenőrizzük, hogy a barna vagy fehér vezeték megfelelően van-e bekötve.
- Túlmelegedő kábel – túlterhelésre vagy rövidzárlatra utal. Ilyenkor azonnal szét kell bontani a rendszert és újra ellenőrizni a kábelezést.
- Egyes lámpák gyengén világítanak – gyakran a kontakthiba okozza, amit az oxidáció vagy a rosszul rögzített csatlakozók idézhetnek elő.
Ha nem vagyunk biztosak a hibaforrásban, használjunk multimétert, amellyel megmérhetjük az egyes pólusokon lévő feszültséget, vagy érdemes egy teszterrel külön a pótkocsit is vizsgálni.
Tippek és trükkök a hosszú távú megbízhatóság érdekében
Karbantartás és rendszeres ellenőrzés
Még ha minden tökéletesen működik is az első bekötés után, az idő múlásával, különösen a poros, nedves környezetben, az elektromos csatlakozások elhasználódhatnak. Ezért érdemes időközönként (például szezonális használat előtt és után) ellenőrizni a rendszert:
- Tisztítsuk meg a dugókat és aljzatokat alkohollal vagy speciális kontakt spray-vel
- Vizsgáljuk át a kábeleket, nincsenek-e repedések vagy sérülések
- Kenjük be a csatlakozókat kontaktspray-jel, hogy megelőzzük az oxidációt
- Ellenőrizzük a rögzítéseket, nincs-e kilazulás vagy kopás
Időjárásálló megoldások
Ha rendszeresen használjuk az utánfutót esőben, hóban, sárban, akkor érdemes beruházni vízálló csatlakozókba vagy legalább gumitömítésekkel ellátott dugókba. A nedvesség az egyik leggyakoribb oka az elektromos hibáknak, amelyek hirtelen jelentkeznek, és gyakran nehezen beazonosíthatók.
Egy másik tipp: ne hagyjuk az utánfutót csatlakoztatva hosszabb ideig, amikor nincs használatban. A folyamatos feszültség kárt tehet az akkumulátorban és az utánfutó elektromos rendszerében is, főként ha nincs beépített feszültségszabályzó.
Utánfutó elektromos csatlakozása: Minden, amit tudni kell a megfelelő bekötésről
Rozdíly mezi 7 a 13 pólovým konektorem
Výhody a nevýhody obou systémů
Když se rozhodujete mezi 7 a 13 pólovým konektorem pro přívěs, je důležité zvážit, jaký typ přívěsu používáte a jaké funkce budete potřebovat. Obě varianty mají své specifické výhody i nevýhody.
7 pólový konektor je nejběžnější, zvláště u starších vozidel a jednodušších přívěsů. Zajišťuje základní světelné funkce:
- Blinkry
- Obrysová světla
- Brzdová světla
- Mlhovka
Výhody:
- Levnější a jednodušší zapojení
- Standardizovaný systém v celé Evropě
- Dostupnost náhradních dílů
Nevýhody:
- Nepodporuje zpětné světlo
- Chybí trvalé napájení pro karavan nebo přívěsy s elektrozařízením
- Omezená ochrana proti vodě a prachu
13 pólový konektor je novější a modernější řešení, které je ideální pro karavany nebo přívěsy s větším počtem funkcí. Navíc k základním funkcím umožňuje:
- Napájení pro lednice, baterie a vnitřní světla
- Zpětné světlo
- Lepší zabezpečení kontaktů (voděodolný systém)
Výhody:
- Rozšířená funkčnost
- Vhodný pro karavany nebo obytné přívěsy
- Větší bezpečnost a odolnost
Nevýhody:
- Složitější zapojení
- Vyšší cena
- Nutnost přesného schématu
Kdy zvolit jaký systém?
Volba závisí hlavně na tom, co bude přívěs potřebovat. Pokud používáte přívěs pro přepravu nákladu, jako je například vozík za auto pro stavební materiály nebo nářadí, bohatě postačí 7 pólové zapojení. Nabízí všechny světelné funkce, které vyžaduje zákon.
Naopak pokud používáte karavan, přívěs na koně, nebo jiný typ vozidla, který vyžaduje stálé napájení, zpětná světla, nebo vnitřní osvětlení, bude 13 pólový konektor jednoznačně lepší volbou. Navíc se tímto předejde nutnosti dodatečné instalace více kabelů.
Pamatujte, že některé moderní automobily mají již továrně instalovaný 13 pólový konektor, a lze k němu připojit adaptér na 7 pólový přívěs, což zvyšuje kompatibilitu.
Právní požadavky a technická kontrola
Co říká zákon o elektrickém zapojení přívěsů?
V České republice (a obecně i v EU) platí poměrně jasná pravidla, pokud jde o světelnou výbavu a elektrickou instalaci tažných vozidel a přívěsů. Vozidlo a přívěs musí být technicky způsobilé k provozu, což zahrnuje funkční světla a správné zapojení podle normy.
Základní požadavky:
- Všechna světla na přívěsu musí fungovat synchronizovaně s vozidlem.
- Zásuvka tažného zařízení musí být kompatibilní a správně zapojená.
- Kabely nesmí být poškozené, roztřepené nebo nespolehlivě připojené.
Nedodržení těchto předpisů může vést nejen k pokutě, ale i k neprojetí technickou kontrolou (STK). V horším případě to může způsobit dopravní nehodu, za kterou budete plně odpovědní.
Technici při kontrole pečlivě sledují:
- Stav zásuvky a kabeláže
- Funkčnost světel (blinkry, brzdová světla, obrysová, mlhovky)
- Ukotvení kabelu k rámu přívěsu
Doporučení před STK
Před každou STK je vhodné udělat si malou kontrolu na vlastní pěst:
- Zapojte přívěs a zkontrolujte jednotlivé světelné funkce.
- Vyčistěte a ošetřete konektor.
- Zkontrolujte délku a stav kabelu – nesmí se vláčet po zemi.
- Vyzkoušejte funkci všech žárovek – včetně mlhovky, pokud je vybavena.
Důležité je také přehledné označení a barevné rozlišení vodičů, což zjednoduší diagnostiku chyb i přezkoušení při technické kontrole.
Schéma zapojení pro 7 a 13 pólový konektor

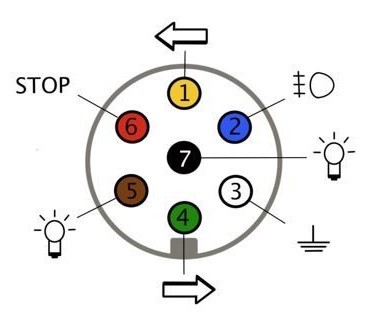

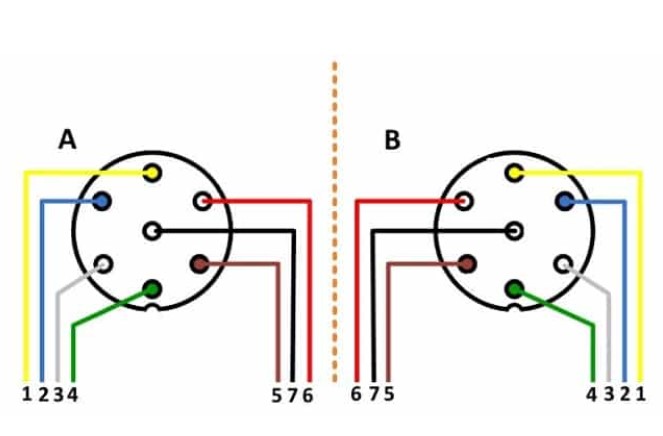

Barevné kódy a funkce vodičů u 7 pólového zapojení

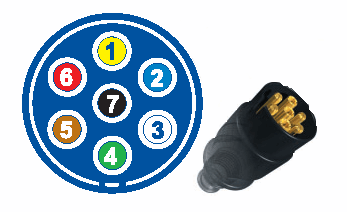

Při zapojování přívěsu podle 7 pólového systému je důležité respektovat standardizované barevné kódy. Následující tabulka ukazuje, jaké barvy patří ke kterým funkcím:
| Pól | Funkce | Barva |
|---|---|---|
| 1 | Levý blinkr | Žlutá |
| 2 | Mlhové světlo | Modrá |
| 3 | Kostra (zem) | Bílá |
| 4 | Pravý blinkr | Zelená |
| 5 | Pravé obrysové světlo | Hnědá |
| 6 | Brzdové světlo | Červená |
| 7 | Levé obrysové světlo | Černá |

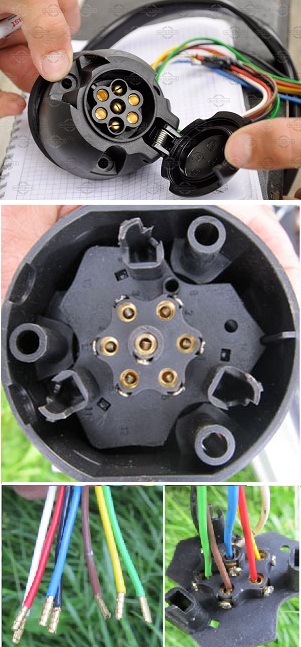

Při zapojení je dobré využít šroubovacích svorek nebo lisovacích konektorů, a všechny spoje důkladně zaizolovat. Barevné vedení pomáhá nejen při instalaci, ale i při diagnostice, když dojde k poruše.

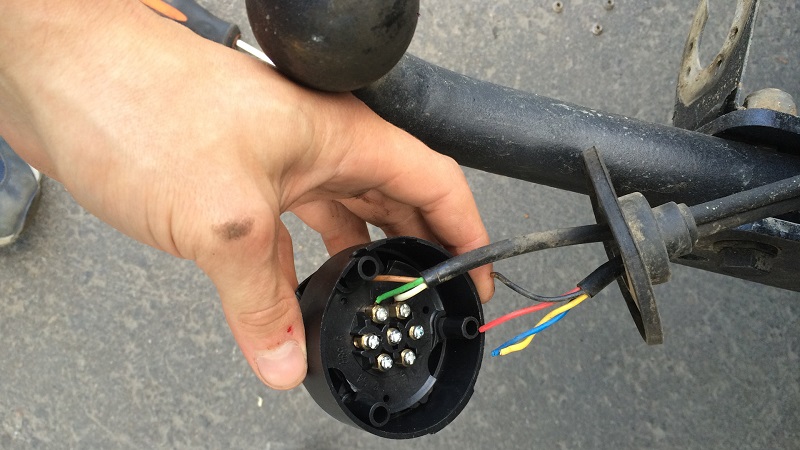

Dbejte na to, aby všechny vodiče měly pevné zakončení a aby byly připojené přesně ke svým pólům. Jakákoli záměna může způsobit nepředvídatelné chování světel.
Barevné kódy a funkce vodičů u 13 pólového zapojení
13 pólový konektor přidává několik dalších funkcí, a jeho schéma je komplikovanější. Zde je přehled:
| Pól | Funkce | Barva |
|---|---|---|
| 1 | Levý blinkr | Žlutá |
| 2 | Mlhové světlo | Modrá |
| 3 | Kostra (zem) | Bílá |
| 4 | Pravý blinkr | Zelená |
| 5 | Pravé obrysové světlo | Hnědá |
| 6 | Brzdové světlo | Červená |
| 7 | Levé obrysové světlo | Černá |
| 8 | Zpětné světlo | Růžová |
| 9 | Trvalé napájení (12V) | Oranžová |
| 10 | Nabíjení baterie (přes relé) | Šedá |
| 11 | Kostra pro napájení (9 a 10) | Bílá/Černá |
| 12 | Rezerva (volné využití) | Fialová |
| 13 | Společná zem všech osvětlení | Bílá/Modrá |
13 pólový systém je obvykle řešen pomocí plastových zásuvných konektorů s bajonetovým nebo závitovým systémem pro lepší těsnění. To zajišťuje ochranu proti vodě, prachu a mechanickému poškození.
Zapojení doporučujeme provádět podle schématu výrobce, protože některá auta mohou mít specifické požadavky, především pokud jde o napájení karavanu nebo rekuperaci.
Časté otázky a mýty o zapojení přívěsů
Opravdu potřebuji 13 pólový konektor pro každý přívěs?
Ne, rozhodně ne každý přívěs vyžaduje 13 pólové zapojení. Pokud váš přívěs slouží jen pro převoz materiálu a má základní světelnou výbavu, postačí 7 pólový konektor. 13 pólový se doporučuje především pro:
- Karavany
- Přívěsy s vnitřním osvětlením
- Přívěsy vyžadující zpětné světlo
- Elektrifikované přívěsy (lednice, nabíječky)
Můžu použít adaptér mezi 7 a 13 pólovým konektorem?
Ano, na trhu existují redukce z 13 na 7 pólů a obráceně. Pomáhají propojit starší přívěs s novějším autem, nebo naopak. Důležité však je vědět, že adaptér nepřidá funkce, které nejsou v původním konektoru (např. 7 pól nemůže přenášet zpětné světlo, ani když je připojen přes adaptér k 13 pólovému výstupu).
Při použití adaptéru také dbejte na kvalitu – levné plastové redukce mohou selhávat nebo špatně držet v zásuvce.
Závěr
Zvládnout zapojení kabeláže pro přívěs není žádná věda, ale vyžaduje pečlivost, správné nástroje a základní znalosti. Ať už používáte 7 nebo 13 pólový konektor, hlavní je, aby systém fungoval spolehlivě a bezpečně – především za tmy, deště nebo při dlouhých cestách.
Dodržujte schémata, používejte kvalitní konektory, pravidelně provádějte údržbu a nebojte se konzultovat odborníky, pokud si nejste jistí. S dobře zapojeným kabelem se vyhnete nejen pokutám a poruchám, ale i vážným nehodám.
Často kladené otázky
1. Jak často mám kontrolovat elektrické zapojení přívěsu?
Doporučuje se alespoň dvakrát ročně – před a po sezóně, a také po delší době nečinnosti.
2. Může nesprávné zapojení poškodit auto?
Ano, nesprávné vedení proudu může poškodit pojistky nebo elektroniku auta.
3. Musí přívěs projít technickou kontrolou?
Ano, přívěs má vlastní SPZ a musí splnit technické požadavky stejně jako vozidlo.
4. Co dělat, když světla na přívěsu poblikávají nebo nefungují?
Zkontrolujte kostru (zemění), oxidaci konektorů a těsnost spojení vodičů.
5. Mohu si zapojení provést sám, nebo musím do servisu?
Pokud máte základní znalosti elektřiny a pracujete podle schématu, zvládnete to sami. V opačném případě je lepší obrátit se na odborníka.
