Az U gerendák a modern építészet és a mérnöki szerkezetek nélkülözhetetlen elemei. Sokoldalúságuk, szilárdságuk és relatív egyszerű beépíthetőségük révén széles körben alkalmazzák őket a legkülönbözőbb projektekben, a lakóépületektől kezdve az ipari létesítményekig. Azonban ahhoz, hogy egy szerkezet biztonságos és tartós legyen, elengedhetetlen a megfelelő teherbírású U gerenda kiválasztása és a terhelések pontos kiszámítása.
Mi az az U Gerenda?

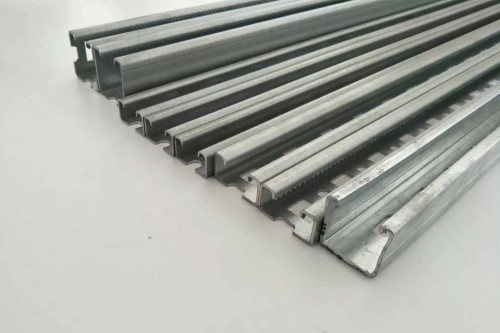

Az U gerenda egy olyan acélprofil, amely keresztmetszetében egy „U” betűre hasonlít. Ezt a formát úgy alakítják ki, hogy egy szélesebb talp kétoldalán függőleges „lemezek” helyezkednek el. Ez a kialakítás optimális egyensúlyt teremt a súly és a szilárdság között, lehetővé téve a hatékony anyagfelhasználást és a nagy terhelések elviselését.
Az U Gerendák Főbb Jellemzői
- Nagy szilárdság: Az acél alapanyag és a speciális profilkialakítás kiemelkedő szilárdságot biztosít.
- Relatív könnyű súly: A „U” forma lehetővé teszi az anyag hatékony elosztását, így a gerenda súlya a szilárdságához képest alacsony.
- Sokoldalú felhasználhatóság: Alkalmas tartóelemként, áthidalóként, keretszerkezetek részeként és sok más alkalmazásra.
- Jól hegeszthető és csavarozható: Könnyen integrálható más szerkezeti elemekkel.
Az U Gerenda Teherbírását Befolyásoló Tényezők
Az U gerenda teherbírása számos tényezőtől függ, amelyek együttesen határozzák meg, hogy egy adott gerenda mekkora terhelést képes biztonságosan elviselni. Ezeknek a tényezőknek a pontos ismerete és figyelembevétele kulcsfontosságú a biztonságos tervezéshez.
Anyagminőség
Az U gerenda anyaga alapvetően meghatározza a szilárdságát. Különböző acélminőségek léteznek, amelyek eltérő folyáshatárral és szakítószilárdsággal rendelkeznek. A tervezés során a várható terhelésnek megfelelő anyagminőséget kell választani. Például az S235, S275 vagy S355 jelölésű acélok különböző mechanikai tulajdonságokkal rendelkeznek.
A Gerenda Méretei és Geometriája
A gerenda magassága, a talp szélessége és vastagsága, valamint a lemezek vastagsága mind befolyásolják a teherbírását. Egy magasabb gerenda általában nagyobb hajlítómomentumot képes felvenni. A keresztmetszeti adatok, mint a tehetetlenségi nyomaték és a keresztmetszeti terület, közvetlenül kapcsolódnak a gerenda ellenállóképességéhez a különböző terhelésekkel szemben.
A Terhelés Jellege és Eloszlása
A terhelés lehet statikus (állandó) vagy dinamikus (változó). A dinamikus terhelések, mint például a szél vagy a mozgó járművek által okozott terhelések, nagyobb igénybevételt jelenthetnek a szerkezet számára. A terhelés eloszlása is kritikus fontosságú. Egyenletesen elosztott terhelés kevésbé megterhelő, mint egy pontszerű terhelés a gerenda közepén.
A Gerenda Alátámasztásának Módja és Távolsága
A gerenda alátámasztásának típusa (pl. egyszerű alátámasztás, befogott végek) és az alátámaszok közötti távolság (fesztávolság) jelentősen befolyásolja a teherbírását. Nagyobb fesztávolság esetén a gerendának nagyobb hajlítómomentummal kell szembenéznie, ami csökkentheti a megengedhető terhelést.
A Kihajlás és a Kibicsaklás Elleni Védelem
Hosszú és vékony U gerendák esetében a kihajlás (a nyomott öv oldalirányú elmozdulása) és a kibicsaklás (a gerenda hosszirányú elfordulása) veszélyt jelenthet. Megfelelő merevítések és támaszok alkalmazásával ezek a jelenségek megakadályozhatók, növelve ezzel a biztonságos teherbírást.
Hogyan Számítható Ki az U Gerenda Teherbírása?
Az U gerenda teherbírásának pontos kiszámítása komplex statikai feladat, amely speciális mérnöki ismereteket és szoftvereket igényel. Azonban az alapelvek megértése segíthet a tervezési folyamat átláthatóbbá tételében.
A Hajlítószilárdság Számítása
A hajlítószilárdság azt mutatja meg, hogy a gerenda mekkora hajlítómomentumot képes elviselni anélkül, hogy tönkremenne. A számítás során figyelembe kell venni az anyag folyáshatárát és a keresztmetszet tehetetlenségi nyomatékát. A képlet általában a következő formában írható le: $$M \leq \frac{W \cdot f_y}{\gamma_{M0}}$$, ahol \(M\) a ható hajlítómomentum, \(W\) a hajlításra vonatkozó ellenállási nyomaték, \(f_y\) az anyag folyáshatára, és \(\gamma_{M0}\) egy biztonsági tényező.
A Nyírószilárdság Számítása
A nyírószilárdság azt mutatja meg, hogy a gerenda mekkora nyíróerőt képes elviselni. A számítás során figyelembe kell venni a keresztmetszet területét és az anyag nyírószilárdságát. A képlet általában a következő formában írható le: $$V \leq \frac{A_w \cdot f_y / \sqrt{3}}{\gamma_{M0}}$$, ahol \(V\) a ható nyíróerő, \(A_w\) a nyírásra igénybevett keresztmetszeti terület.
A Kihajlási és Kibicsaklási Ellenőrzés
A kihajlás és a kibicsaklás elleni ellenőrzés során azt vizsgálják, hogy a nyomott öv vagy a teljes gerenda elveszíti-e stabilitását a terhelés hatására. Ezek a számítások bonyolultabbak és figyelembe veszik a gerenda hosszirányú merevségét és az alátámasztások módját.
Gyakorlati Tanácsok az U Gerendák Használatához
A sikeres és biztonságos építési projektek érdekében érdemes néhány gyakorlati tanácsot megfogadni az U gerendák használatával kapcsolatban.
Konzultáljon Statikussal
Minden komolyabb építési vagy szerkezeti tervezési feladat esetén elengedhetetlen a statikus szakember bevonása. Ő rendelkezik a szükséges tudással és tapasztalattal a terhelések pontos meghatározásához és a megfelelő teherbírású U gerenda kiválasztásához.
Válasszon Megfelelő Méretet és Anyagminőséget
A tervezett terhelések és a szerkezeti követelmények alapján gondosan válassza ki a megfelelő méretű és anyagminőségű U gerendát. Ne kísérletezzen alulméretezett vagy nem megfelelő anyagból készült gerendákkal.
Biztosítsa a Megfelelő Alátámasztást és Rögzítést
A gerendákat a terveknek megfelelően kell alátámasztani és rögzíteni. Ügyeljen a megfelelő távolságokra és a stabil csatlakozásokra a többi szerkezeti elemhez.
Végezzen Rendszeres Ellenőrzéseket
A használat során időnként ellenőrizze a U gerendák állapotát. Keresse a korrózió, a deformáció vagy a sérülés jeleit. Ha bármilyen problémát észlel, azonnal forduljon szakemberhez.
Összegzés
Az U gerendák teherbírása kritikus fontosságú a biztonságos és tartós építmények létrehozásához. A megfelelő tervezés, a gondos anyagválasztás, a pontos számítások és a szakszerű beépítés mind hozzájárulnak ahhoz, hogy az U gerendák hosszú távon megbízhatóan ellássák funkciójukat. Ne feledje, a biztonság mindig az elsődleges szempont!
