A Többeres Árnyékolt Kábel Átfogó Útmutatója: Műszaki Részletek és Alkalmazások
A modern technológia és ipar szívében a megbízható adat- és jelátvitel elengedhetetlen. Ebben a kontextusban a többeres árnyékolt kábel kulcsfontosságú szerepet tölt be, hiszen biztosítja a zavarmentes működést olyan környezetekben is, ahol az elektromágneses interferencia (EMI) komoly problémát jelenthet. Ez a részletes útmutató átfogó képet nyújt a többeres árnyékolt kábelek világáról, beleértve azok felépítését, működési elvét, különböző típusait, alkalmazási területeit, műszaki specifikációit és a vásárlás szempontjait.
Mi Az a Többeres Árnyékolt Kábel?
A többeres árnyékolt kábel olyan elektromos kábel, amely több, egymástól szigetelt vezetőeret tartalmaz, és ezeket a vezetőereket egy vagy több árnyékoló réteg veszi körül. Az árnyékolás célja, hogy megakadályozza a külső elektromágneses zavarok behatolását a kábel belsejébe, illetve a kábel által kibocsátott elektromágneses sugárzás terjedését a környezetbe. Ezáltal biztosítja a tiszta és megbízható jel- és adatátvitelt, ami kritikus fontosságú számos ipari, kereskedelmi és tudományos alkalmazásban.
A Többeres Árnyékolt Kábel Alapvető Felépítése
Egy tipikus többeres árnyékolt kábel a következő főbb összetevőkből áll:
- Vezetőerek: Ezek a kábel belső részét képezik, és a elektromos jelek vagy adatok továbbítására szolgálnak. A vezetőerek anyaga általában réz vagy ónozott réz, amely kiváló elektromos vezetőképességgel rendelkezik. A vezetőerek száma a kábel típusától és rendeltetésétől függően változhat.
- Szigetelés: Minden egyes vezetőeret egy szigetelőanyaggal vonnak be, amely megakadályozza az áram szivárgását a szomszédos vezetőerek vagy az árnyékolás felé. A szigetelőanyag lehet PVC, PE, XLPE vagy más speciális polimer, amely megfelel az adott alkalmazás követelményeinek (pl. hőállóság, rugalmasság, vegyszerállóság).
- Érpárok vagy Ércsoportok (opcionális): Bizonyos többeres árnyékolt kábelekben a vezetőerek párokba vagy csoportokba vannak rendezve. Az érpárok gyakran sodrott kivitelűek (twisted pair), ami tovább csökkenti az elektromágneses interferenciát.
- Belső Köpeny (opcionális): Az érpárokat vagy ércsoportokat egy belső köpeny foghatja össze, amely mechanikai védelmet nyújt és biztosítja a kábel belső szerkezetének stabilitását.
- Árnyékolás: Ez a kábel legfontosabb eleme, amely az elektromágneses zavarok elleni védelmet biztosítja. Az árnyékolás általában fémből készül, lehet fonott réz vagy alumínium huzalokból álló háló, fémfólia (pl. alumínium-polyester fólia), vagy ezek kombinációja. Az árnyékolás hatékonysága függ az anyagtól, a borítás sűrűségétől és a kialakítástól.
- Külső Köpeny: A kábel legkülső rétege, amely mechanikai védelmet nyújt a környezeti hatásokkal szemben (pl. nedvesség, UV-sugárzás, kopás, vegyszerek). A külső köpeny anyaga általában PVC, PUR, vagy más speciális polimer, amelyet az alkalmazási terület követelményeihez igazítanak.
Az Árnyékolás Működési Elve
Az árnyékolás alapvető célja, hogy Faraday-kalitkaként működjön a kábel vezetőerei körül. Amikor egy külső elektromágneses mező éri az árnyékolást, a fém rétegben elektromos áram indukálódik. Ez az indukált áram egy olyan másodlagos elektromágneses mezőt hoz létre, amely ellentétes az eredeti külső mezővel. Ennek eredményeként a kábel belsejében lévő vezetőerekre ható eredő elektromágneses mező jelentősen csökken, vagy ideális esetben teljesen megszűnik. Hasonlóképpen, az árnyékolás megakadályozza a kábel belsejéből származó elektromágneses sugárzás kijutását a környezetbe, minimalizálva a más elektronikus eszközökre gyakorolt potenciális zavaró hatást.
A Többeres Árnyékolt Kábelek Típusai
A többeres árnyékolt kábelek széles választéka létezik, amelyek különböző felépítésűek és tulajdonságokkal rendelkeznek, hogy megfeleljenek a különféle alkalmazási igényeknek. A leggyakoribb típusok közé tartoznak:
Árnyékolás Típusa Szerint

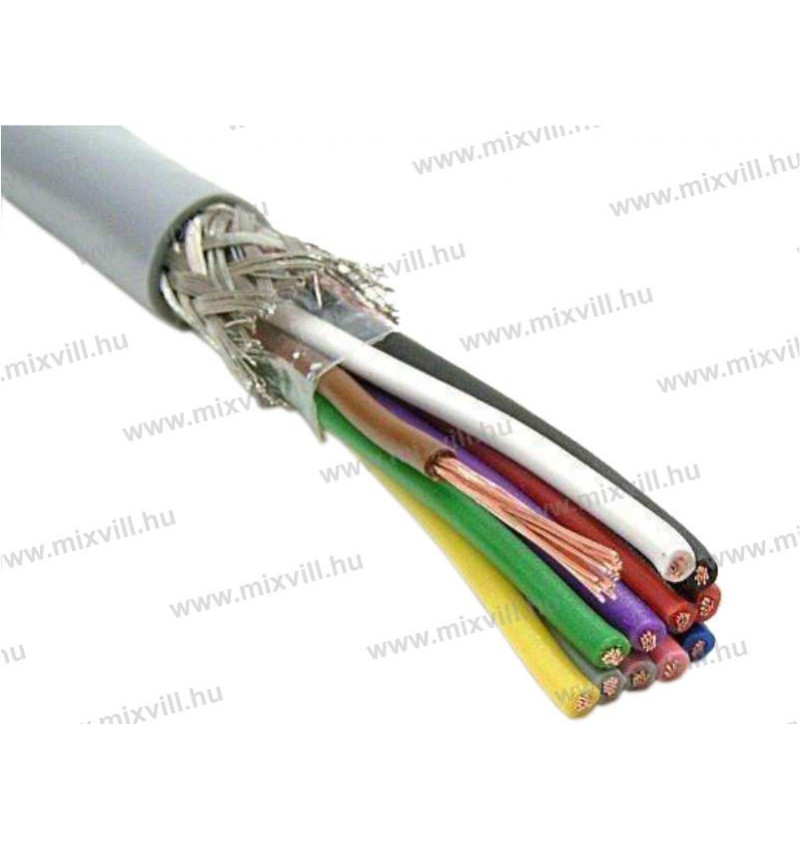

- Fonott Árnyékolású Kábelek: Ezek a kábelek finom fémhuzalokból (általában réz vagy ónozott réz) szőtt hálóval rendelkeznek. A fonott árnyékolás kiváló mechanikai szilárdságot és jó elektromágneses árnyékolást biztosít, különösen alacsony frekvenciákon. A fonat sűrűsége befolyásolja az árnyékolás hatékonyságát; a sűrűbb fonat jobb védelmet nyújt.
- Fólia Árnyékolású Kábelek: Ezek a kábelek vékony fémfóliával (általában alumínium vagy réz) vannak bevonva, amelyet gyakran egy műanyag hordozórétegre kasíroznak. A fólia árnyékolás hatékonyan védi a magas frekvenciájú elektromágneses zavarok ellen, és általában költséghatékonyabb megoldás, mint a fonott árnyékolás. Gyakran alkalmaznak egy levezető eret (drain wire) a fólia árnyékolás mellé, amely megkönnyíti az árnyékolás földelését.
- Kombinált Árnyékolású Kábelek: Ezek a kábelek a fonott és a fólia árnyékolás előnyeit ötvözik. Általában egy fólia árnyékolást egy fonott árnyékolás követ, ami kiváló védelmet nyújt mind az alacsony, mind a magas frekvenciájú elektromágneses zavarokkal szemben. Ez a típus különösen ajánlott kritikus alkalmazásokhoz, ahol a maximális zavarvédelem elengedhetetlen.
Felhasználás Területe Szerint

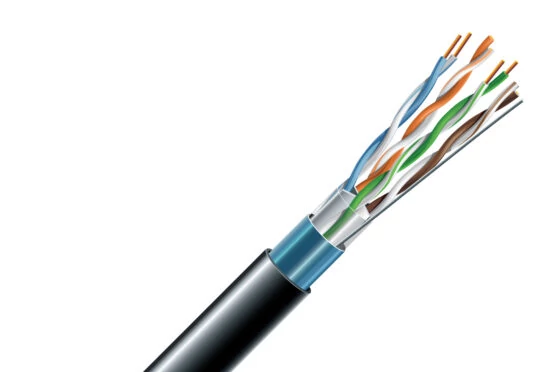

- Adatkábelek: Ezek a kábelek digitális adatok nagy sebességű és megbízható továbbítására szolgálnak. Gyakran alkalmaznak érpáras kialakítást és hatékony árnyékolást az adatvesztés és a jelromlás minimalizálása érdekében. Példák közé tartoznak az Ethernet kábelek (pl. Cat5e, Cat6, Cat7), az RS-232, RS-485 kábelek és az USB kábelek árnyékolt változatai.
- Vezérlőkábelek: Ezek a kábelek analóg vagy digitális vezérlőjelek továbbítására szolgálnak ipari automatizálási rendszerekben, gépekben és berendezésekben. Az árnyékolás itt a megbízható jelátvitel biztosítása és a vezérlőrendszer zavartalan működése szempontjából kritikus.
- Jelkábelek: Ezek a kábelek alacsony szintű analóg vagy digitális jelek továbbítására szolgálnak, például szenzoroktól, mérőműszerektől vagy audio/video berendezésektől. Az árnyékolás itt a zajérzékenység csökkentése és a tiszta jelátvitel biztosítása érdekében fontos.
- Motor Kábelek: Ezek a speciális kábelek frekvenciaváltók és elektromos motorok közötti energiaátvitelre és vezérlésre szolgálnak. Az erős elektromágneses mezők miatt a hatékony árnyékolás elengedhetetlen a környező elektronikus berendezések védelme és a motor zavartalan működése érdekében. Gyakran tartalmaznak egy szimmetrikus földelő vezetőt is.
- Mérő- és Műszerkábelek: Ezek a nagy pontosságú mérésekhez és érzékeny műszerekhez használt kábelek. A kiváló minőségű árnyékolás biztosítja a pontos és zajmentes adatgyűjtést.
Egyéb Szempontok Szerint
- Hajlékonyság: Egyes alkalmazásokban, például robotikában vagy mozgó alkatrészeknél, a kábelnek rendkívül hajlékonynek kell lennie. Az ilyen kábelek speciális vezetőér-kialakítással és köpenyanyagokkal rendelkeznek, amelyek biztosítják a tartós hajlíthatóságot.
- Hőállóság: Magas hőmérsékletű környezetben speciális szigetelő- és köpenyanyagokat alkalmaznak, amelyek ellenállnak a hőnek és megőrzik a kábel elektromos és mechanikai tulajdonságait.
- Vegyszerállóság: Olyan ipari környezetekben, ahol a kábel érintkezhet olajokkal, savakkal, lúgokkal vagy más agresszív vegyi anyagokkal, a külső köpenynek és a belső szigetelésnek is vegyszerálló anyagból kell készülnie.
- UV-állóság: Kültéri alkalmazásokhoz a kábel külső köpenyének ellenállónak kell lennie az ultraibolya sugárzással szemben, hogy megakadályozza az anyag károsodását és a kábel élettartamának csökkenését.
- Halogénmentesség (LSZH/LSOH): Biztonsági szempontból, különösen középületekben vagy zárt terekben, előnyösek a halogénmentes kábelek, amelyek tűz esetén nem bocsátanak ki mérgező gázokat és kevésbé füstölnek, elősegítve a biztonságos evakuálást.
A Többeres Árnyékolt Kábelek Főbb Alkalmazási Területei
A többeres árnyékolt kábelek széles körben elterjedtek számos ipari, kereskedelmi és tudományos területen, ahol a megbízható jel- és adatátvitel kritikus fontosságú:
- Ipari Automatizálás: PLC-k (programozható logikai vezérlők), szenzorok, aktuátorok, robotok és más automatizált rendszerek összekötésére szolgálnak, biztosítva a zavarmentes kommunikációt és vezérlést.
- Méréstechnika és Laboratóriumi Berendezések: Érzékeny mérőműszerek, analitikai eszközök és laboratóriumi berendezések csatlakoztatásához használják, ahol a pontos és zajmentes adatátvitel elengedhetetlen.
- Orvosi Berendezések: Diagnosztikai eszközök, monitorozó rendszerek és más orvosi berendezések megbízható működéséhez szükségesek, ahol a páciensbiztonság és a pontos adatok kritikusak.
- Telekommunikáció: Adatátviteli hálózatokban, távközlési berendezésekben és antennák összekötésében alkalmazzák az interferencia minimalizálása érdekében.
- Számítástechnika és Hálózatépítés: Szerverek, munkaállomások, hálózati eszközök (pl. routerek, switchek) összekötésére szolgáló kábelek árnyékolt változatai biztosítják a nagy sebességű és megbízható adatátvitelt.
- Audio- és Videotechnika: Mikrofonok, hangszórók, kamerák és más audio-vizuális berendezések csatlakoztatásához használják, a zaj és a képminőség romlásának elkerülése érdekében.
- Energiatechnika: Inverterek, frekvenciaváltók és más nagy teljesítményű elektronikus eszközök összekötésére használt speciális árnyékolt kábelek biztosítják az elektromágneses kompatibilitást.
- Közlekedés: Vasúti járművekben, repülőgépekben és gépjárművekben is alkalmaznak árnyékolt kábeleket az elektronikus rendszerek megbízható működése érdekében.
A Többeres Árnyékolt Kábelek Műszaki Specifikációi
A többeres árnyékolt kábelek kiválasztásakor számos műszaki specifikációt kell figyelembe venni a megfelelő teljesítmény és megbízhatóság biztosítása érdekében:
- Vezetőér Anyaga és Mérete: A vezetőér anyaga (általában réz vagy ónozott réz) befolyásolja az elektromos vezetőképességet. A vezetőér keresztmetszete (mérete) meghatározza a kábel áramterhelhetőségét és a jelveszteséget. A nagyobb keresztmetszet alacsonyabb ellenállást és kisebb jelveszteséget eredményez.
- Vezetőerek Száma és Kialakítása: A szükséges vezetőerek száma az alkalmazástól függ. Az érpáras kialakítás (twisted pair) csökkenti az elektromágneses interferenciát és a keresztáthallást.
- Szigetelőanyag: A szigetelőanyag típusa (pl. PVC, PE, XLPE) meghatározza a kábel hőállóságát, elektromos szigetelési képességét és rugalmasságát. A kiválasztás során figyelembe kell venni a környezeti hőmérsékletet és a mechanikai igénybevételt.
- Árnyékolás Típusa és Hatékonysága: Az árnyékolás típusa (fonott, fólia, kombinált) és a borítás sűrűsége (fonott árnyékolásnál) befolyásolja az elektromágneses zavarok elleni védelmet. Az árnyékolás hatékonyságát gyakran dB-ben adják meg (árnyékolási csillapítás).
- Külső Köpeny Anyaga: A külső köpeny anyaga (pl. PVC, PUR) biztosítja a mechanikai védelmet, a vegyszeráll
