A Szivattyú Tomszelence Átfogó Útmutatója: Működés, Típusok és Karbantartás
A szivattyú tomszelence kulcsfontosságú alkatrész minden centrifugálszivattyúban és számos más rotációs berendezésben. Feladata a szivattyúház és a forgó tengely közötti szivárgás megakadályozása, ezáltal biztosítva a rendszer hatékony és biztonságos működését. A tomszelence megfelelő kiválasztása, beépítése és karbantartása elengedhetetlen a szivattyú élettartamának meghosszabbításához és a nem tervezett leállások elkerüléséhez. Ebben az átfogó útmutatóban részletesen bemutatjuk a szivattyú tomszelencék működését, a különböző típusokat, a kiválasztási szempontokat és a szakszerű karbantartási eljárásokat.
A Szivattyú Tomszelence Működési Elve
A szivattyú tomszelence egy olyan mechanikus tömítés, amely a statikus (szivattyúház) és a dinamikus (forgó tengely) alkatrészek között hoz létre egy kontrollált szivárgási rést. Ez a vékony folyadékfilm kenést biztosít a tömítőfelületek között, csökkentve a súrlódást és a kopást. A tömítés hatékonysága a tömítőfelületek precíz illeszkedésén, a megfelelő kenőfilm kialakulásán és a külső erők (pl. rugóerő, közeghatás) egyensúlyán alapul. A nem megfelelő tomszelence-választás vagy a helytelen beépítés túlzott szivárgáshoz, a tömítőfelületek gyors kopásához és végső soron a szivattyú meghibásodásához vezethet.
A Kenőfilm Szerepe a Tomszelence Működésében
A kenőfilm létfontosságú szerepet játszik a tomszelence megfelelő működésében. Ez a vékony folyadékréteg elválasztja a forgó és álló tömítőfelületeket, minimalizálva a közvetlen érintkezést és a súrlódást. A kenőfilm kialakulását és stabilitását számos tényező befolyásolja, beleértve a szivattyúzott közeg viszkozitását, a nyomást, a hőmérsékletet és a tömítőfelületek minőségét. A nem megfelelő kenés a tömítőfelületek túlmelegedéséhez, szárazfutáshoz és gyors kopáshoz vezethet.
A Tomszelence Általános Felépítése
Egy tipikus szivattyú tomszelence több fő alkatrészből áll: egy forgó részből (általában a tengelyre rögzítve), egy álló részből (a szivattyúházba építve), egy vagy több rugóból (amely axiális erőt biztosít a tömítőfelületek összetartásához) és különböző segédtömítésekből (O-gyűrűk, éklakatos tömítések) a szivárgásmentes illesztések biztosításához. A forgó és álló részek precízen megmunkált tömítőfelületei alkotják a tényleges tömítést. Ezek a felületek általában kemény anyagokból (pl. szén, kerámia, szilícium-karbid) készülnek a kopásállóság érdekében.
A Szivattyú Tomszelencék Főbb Típusai
A szivattyúkban használt tomszelencék széles választéka létezik, amelyek kialakítása és anyaga a szivattyúzott közeg, a nyomás, a hőmérséklet és az üzemi körülmények függvényében változik. A leggyakoribb típusok a következők:
Hagyományos Stoplis Tömszelence (Lágytömítés)
A hagyományos stoplis tömszelence egy régebbi, de még mindig elterjedt tömítési megoldás. Lényege, hogy a tengely köré tömítőzsinórokat (stoplikat) tekercselnek, amelyeket egy szelencetömítő csavarral lehet axiálisan összenyomni. Az összenyomás hatására a stoplik radiálisan kitágulnak és tömítik a tengelyt és a szelence házát. A stoplis tömszelencék előnye az egyszerűség, a viszonylagos olcsóság és a könnyű cserélhetőség. Hátrányuk a nagyobb szivárgás, a nagyobb tengelykopás és a gyakoribb karbantartási igény.
A Stoplis Tömszelence Felépítése és Működése
A stoplis tömszelence egy tömszelence házzal, egy tengelyhüvellyel (amely védi a tengelyt a kopástól), tömítőzsinórokkal (stoplikkal) és egy szelencetömítő csavarral rendelkezik. A tömítőzsinórok különböző anyagokból (pl. kender, pamut, grafit, PTFE) készülhetnek, a szivattyúzott közeg és az üzemi körülmények függvényében. A szelencetömítő csavarral történő meghúzás hatására a stoplik összenyomódnak és radiálisan kitágulnak, létrehozva a tömítést a tengely és a szelence ház között. A megfelelő tömítés érdekében a stoplikat általában több rétegben, egymáshoz képest eltolva helyezik el.
A Stoplis Tömszelence Előnyei és Hátrányai
A stoplis tömszelence fő előnyei közé tartozik az egyszerű felépítés, a viszonylagosan alacsony költség, a könnyű beépíthetőség és a szükség esetén gyors cserélhetőség. Emellett bizonyos mértékű tengely-kiegyenlítetlenséget is képes elviselni. Azonban számos hátránya is van, mint például a nagyobb mértékű szivárgás (amely néha szükséges a kenéshez és a hűtéshez), a nagyobb tengelykopás (a stoplik súrlódása miatt), a gyakoribb karbantartási igény (a stoplik időnkénti utánállítására vagy cseréjére van szükség) és a korlátozott nyomás- és hőmérséklettűrés.
Mechanikus Tengelytömítés (Gleitringes Tömítés)

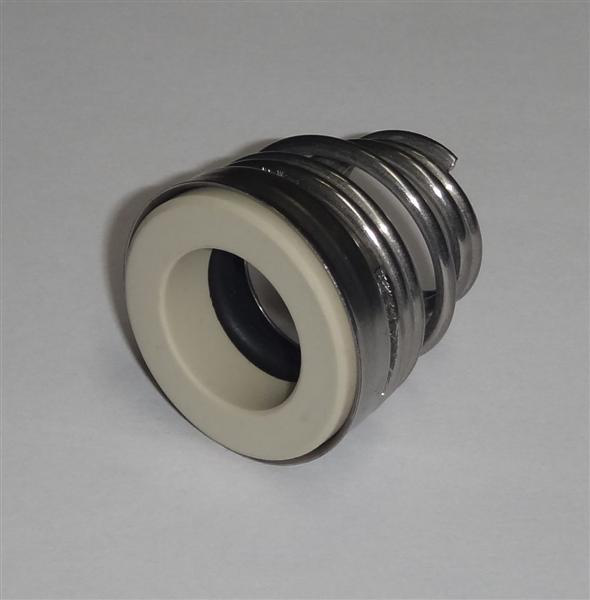

A mechanikus tengelytömítés (más néven gleitringes tömítés) egy korszerűbb és hatékonyabb tömítési megoldás, amely egy forgó és egy álló tömítőgyűrűből áll. A tömítést a két precízen megmunkált és rugóerővel egymáshoz szorított tömítőfelület közötti vékony folyadékfilm biztosítja. A mechanikus tengelytömítések sokkal kisebb szivárgást, hosszabb élettartamot és alacsonyabb karbantartási igényt biztosítanak a stoplis tömszelencékhez képest.
A Mechanikus Tengelytömítés Felépítése és Működése
Egy tipikus mechanikus tengelytömítés egy forgó tömítőgyűrűből (amely a tengellyel együtt forog), egy álló tömítőgyűrűből (amely a szivattyúházban rögzül), egy vagy több rugóból (amely axiális erőt biztosít a tömítőfelületek összetartásához), valamint különböző segédtömítésekből (O-gyűrűk, éklakatos tömítések) áll. A forgó és álló tömítőgyűrűk precízen megmunkált és polírozott tömítőfelületei alkotják a tényleges tömítést. A rugó(k) biztosítják a folyamatos érintkezést a tömítőfelületek között, kompenzálva a kopást és a vibrációt. A szivattyúzott közegből származó vékony folyadékfilm kenést és hűtést biztosít a tömítőfelületek között.
A Mechanikus Tengelytömítés Típusai
A mechanikus tengelytömítéseknek számos különböző típusa létezik, amelyek kialakítása az alkalmazási terület és az üzemi körülmények függvényében változik. A leggyakoribb típusok a következők:
O-gyűrűs Mechanikus Tengelytömítések
Az O-gyűrűs mechanikus tengelytömítések a legegyszerűbb és legelterjedtebb típusok közé tartoznak. A forgó és álló tömítőgyűrűk rögzítésére és a másodlagos tömítés biztosítására O-gyűrűket használnak. Ezek a tömítések viszonylag alacsony költségűek és könnyen beépíthetők, de korlátozott a nyomás- és hőmérséklettűrésük.
Éklakatos Mechanikus Tengelytömítések
Az éklakatos mechanikus tengelytömítések éklakatos tömítőelemeket használnak a forgó és álló tömítőgyűrűk rögzítésére. Ez a kialakítás jobb nyomás- és hőmérséklettűrést biztosít az O-gyűrűs tömítésekhez képest, és alkalmasabb lehet agresszívabb közegekhez.
Harmonikaszerű Mechanikus Tengelytömítések
A harmonikaszerű mechanikus tengelytömítések fémből vagy elasztomerből készült harmonikaszerű elemet tartalmaznak, amely a rugó funkcióját is ellátja. Ez a kialakítás kiválóan kompenzálja a tengely elmozdulásait és vibrációit, és alkalmas lehet magas hőmérsékletű és viszkózus közegekhez.
Patronos Mechanikus Tengelytömítések
A patronos mechanikus tengelytömítések előre szerelt egységek, amelyek tartalmazzák a forgó és álló tömítőgyűrűket, a rugókat és a segédtömítéseket. Ez a kialakítás jelentősen leegyszerűsíti a beépítést és csökkenti a beépítési hibák kockázatát. A patronos tömítések különösen alkalmasak kritikus alkalmazásokhoz és olyan esetekhez, ahol a beépítéshez speciális szakértelem szükséges.
Külső Szerelésű Mechanikus Tengelytömítések
A külső szerelésű mechanikus tengelytömítések a szivattyúházon kívül helyezkednek el, ami megkönnyíti a karbantartást és a cserét anélkül, hogy a szivattyút szét kellene szerelni. Ezek a tömítések gyakran alkalmazzák agresszív vagy szennyező közegekhez.
A Mechanikus Tengelytömítés Előnyei és Hátrányai
A mechanikus tengelytömítések számos jelentős előnnyel rendelkeznek a stoplis tömszelencékhez képest, beleértve a minimális szivárgást, a hosszabb élettartamot, az alacsonyabb karbantartási igényt, a kisebb tengelykopást és a szélesebb nyomás- és hőmérséklettűrést. Azonban hátrányuk lehet a magasabb kezdeti költség és a beépítéshez szükséges nagyobb precizitás.
Egyéb Speciális Tomszelence Típusok
A fent említett két fő típus mellett léteznek speciális tomszelence kialakítások is, amelyek egyedi alkalmazási területekre lettek kifejlesztve:
Mágneses Tengelykapcsolós Szivattyúk Tömítése
A mágneses tengelykapcsolós szivattyúk esetében a forgatónyomatékot mágneses erő közvetíti a motor és a szivattyú járókereke között. Ennek a kialakításnak az a nagy előnye, hogy nincs szükség a tengely áttörésére a szivattyúházon, így teljesen szivárgásmentes a rendszer. Ezeket a szivattyúkat gyakran használják veszélyes, agresszív vagy drága közegek szállítására.
Labyrinth Tömítések
A labyrinth tömítések érintésmentes tömítési megoldások, amelyek bonyolult, labirintusszerű járatokat tartalmaznak. A tömítés a közeg áramlásának örvénylésén és a nyomásveszteségen alapul. A labyrinth tömítések nem biztosítanak tökéletes szivárgásmentességet, de alkalmasak lehetnek olyan alkalmazásokhoz, ahol a kis mértékű szivárgás nem jelent problémát, és a kopásmentes működés fontos.
Gázöblítéses Tömítések
A gázöblítéses tömítések olyan mechanikus tengelytömítések, amelyeknél egy inert gázt (pl. nitrogént) vezetnek a tömítőfelületek közé. A gáz megakadályozza a szivattyúzott közeg kijutását és hűti a tömítőfelületeket. Ezeket a tömítéseket gyakran használják olyan alkalmazásokhoz, ahol a szivattyúzott közeg veszélyes vagy hajlamos a kikristályosodásra.
A Szivattyú Tomszelence Kiválasztásának Szempontjai
A megfelelő szivattyú tomszelence kiválasztása kritikus fontosságú a szivattyú megbízható és hatékony működése szempontjából. Számos tényezőt kell figyelembe venni a választás során:
A Szivattyúzott Közeg Jellemzői
A szivattyúzott közeg kémiai összetétele, viszkozitása, hőmérséklete és szilárdanyag-tartalma jelentősen befolyásolja a tomszelence anyagának és kialakításának megválasztását. A korrozív közegekhez speciális, korrózióálló anyagokból (pl. rozsdamentes acél, PTFE, kerámia) készült tömítések szükségesek. A magas viszkozitású közegek befolyásolhatják a kenőfilm kialakulását, míg a szilárdanyag-tartalom abrazív kopást okozhat a tömítőfelületeken.
Az Üzemi Nyomás és Hőmérséklet
A szivattyú üzemi nyomása és hőmérséklete alapvetően meghatározzák a tomszelence típusát és anyagait. Magas nyomáson és hőmérsékleten a mechanikus tengelytömítések általában jobb teljesítményt nyújtanak, mint a stoplis tömszelencék. A tömítőanyagoknak ellenállniuk kell az adott
