A Szerelvényezhető Kábelcsatornák Átfogó Útmutatója: Típusok, Előnyök és Telepítési Módszerek
A modern építészet és elektromos rendszerek elengedhetetlen részét képezik a szerelvényezhető kábelcsatornák. Ezek a sokoldalú megoldások nem csupán az elektromos vezetékek biztonságos és esztétikus elvezetését biztosítják, hanem a karbantartást és a későbbi bővítéseket is jelentősen megkönnyítik. Cikkünkben részletesen bemutatjuk a szerelvényezhető kábelcsatornák világát, feltárva azok típusait, előnyeit, alkalmazási területeit, valamint a szakszerű telepítés és karbantartás legfontosabb szempontjait.
Miért Nélkülözhetetlenek a Szerelvényezhető Kábelcsatornák?
A szerelvényezhető kábelcsatornák számos előnnyel rendelkeznek a hagyományos kábelvezetési módszerekkel szemben. Elsősorban a rendszerezettség és az átláthatóság emelhető ki. A kábelek egy zárt rendszerben futnak, így védve vannak a mechanikai sérülésektől, a portól és a nedvességtől. Ez nem csupán a berendezések élettartamát növeli, hanem a tűzbiztonságot is javítja. Emellett a szerelvényezhetőség révén a kábelek könnyen hozzáférhetővé válnak karbantartás vagy hibaelhárítás esetén, ami jelentősen csökkenti az állásidőt és a költségeket.
A Szerelvényezhető Kábelcsatornák Legfontosabb Előnyei:
- Védelem: Megóvják a kábeleket a külső hatásoktól.
- Rendszerezettség: Átlátható és rendezett kábelvezetést biztosítanak.
- Biztonság: Növelik az elektromos rendszerek biztonságát.
- Karbantartás: Könnyű hozzáférést biztosítanak a kábelekhez.
- Bővíthetőség: Lehetővé teszik a rendszer későbbi bővítését.
- Esztétika: Javítják a környezet megjelenését.
- Rugalmasság: Különböző alkalmazási területeken használhatók.
- Költséghatékonyság: Hosszú távon csökkentik a karbantartási és javítási költségeket.
A Szerelvényezhető Kábelcsatornák Típusai és Jellemzőik
A szerelvényezhető kábelcsatornák széles választéka áll rendelkezésre, amelyek különböző anyagokból készülhetnek, eltérő méretekkel és kialakításokkal rendelkezhetnek, hogy megfeleljenek a különféle alkalmazási területek igényeinek.

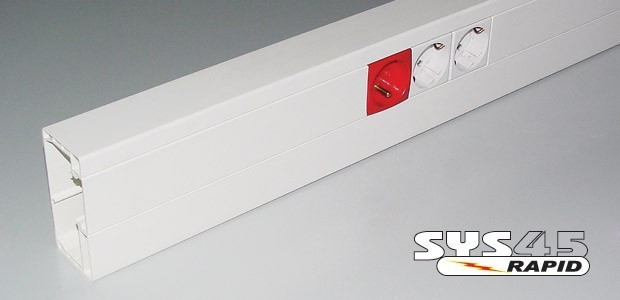

Falon Kívüli Szerelvényezhető Kábelcsatornák
A falon kívüli kábelcsatornák a leggyakrabban használt típusok közé tartoznak. Ezeket közvetlenül a falra vagy más felületekre rögzítik, és ideálisak utólagos szerelésekhez, felújításokhoz, vagy olyan helyeken, ahol a kábelek falba süllyesztése nem lehetséges vagy nem kívánatos. Különböző méretekben és anyagokból (pl. PVC, fém) készülnek, és esztétikus megjelenést biztosítanak.
PVC Falon Kívüli Kábelcsatornák
A PVC falon kívüli kábelcsatornák könnyűek, korrózióállóak és jó szigetelő tulajdonságokkal rendelkeznek. Könnyen vághatók és szerelhetők, emellett költséghatékony megoldást jelentenek. Széles színválasztékban elérhetők, így könnyen illeszkednek a környezetbe.
Fém Falon Kívüli Kábelcsatornák
A fém falon kívüli kábelcsatornák (pl. acélból vagy alumíniumból készültek) nagyobb mechanikai védelmet nyújtanak, és ellenállóbbak a magas hőmérséklettel és a tűzzel szemben. Ipari környezetben, műhelyekben vagy olyan helyeken ajánlottak, ahol nagyobb a kábelek sérülésének veszélye.
Padló Szerelvényezhető Kábelcsatornák
A padló kábelcsatornák a padlóba süllyesztve vagy a padló felületén vezethetők. Ideálisak irodákban, üzletekben vagy más olyan helyeken, ahol a kábeleket diszkréten kell elvezetni, elkerülve a botlásveszélyt. Különböző terhelhetőségű és kialakítású változatok léteznek.
Süllyesztett Padló Kábelcsatornák
A süllyesztett padló kábelcsatornák a padlóburkolat alá kerülnek beépítésre, így szinte teljesen láthatatlanok. A padló szintjében elhelyezkedő fedlapok biztosítják a kábelek hozzáférhetőségét és a biztonságos közlekedést.
Felületre Szerelt Padló Kábelcsatornák
A felületre szerelt padló kábelcsatornák a padló felületén futnak, de alacsony profiljuknak köszönhetően nem jelentenek jelentős akadályt. Gyakran használják olyan helyeken, ahol a padló bontása nem lehetséges.
Mennyezeti Szerelvényezhető Kábelcsatornák
A mennyezeti kábelcsatornák a mennyezetre vagy a mennyezet alá függesztve kerülnek felszerelésre. Alkalmasak világítási rendszerek, légkondicionáló berendezések vagy más mennyezeti eszközök kábelvezetésére. Esztétikus megoldást nyújtanak a kábelek elrejtésére.
Nyitott Mennyezeti Kábelcsatornák
A nyitott mennyezeti kábelcsatornák U-alakú profiljukkal lehetővé teszik a kábelek könnyű behelyezését és eltávolítását. Gyakran használják ipari létesítményekben vagy olyan helyeken, ahol a kábelek gyakori módosítása várható.
Zárt Mennyezeti Kábelcsatornák
A zárt mennyezeti kábelcsatornák fedéllel rendelkeznek, így a kábelek teljesen rejtve maradnak. Esztétikusabb megjelenést biztosítanak, és védelmet nyújtanak a por és a szennyeződések ellen.
Speciális Szerelvényezhető Kábelcsatornák
A fentieken kívül számos speciális szerelvényezhető kábelcsatorna létezik, amelyek egyedi igényekhez lettek kifejlesztve.
Hajlékony Kábelcsatornák (Gégecsövek)
A hajlékony kábelcsatornák vagy gégecsövek lehetővé teszik a kábelek vezetését nehezen hozzáférhető helyeken vagy olyan területeken, ahol a kábel útvonala nem egyenes.
Perforált Kábelcsatornák
A perforált kábelcsatornák oldalfalán vagy alján lyukak találhatók, amelyek elősegítik a kábelek szellőzését és a hőelvezetést.
Kábelhídlétra Rendszerek
A kábelhídlétra rendszerek nagy mennyiségű kábel biztonságos és rendezett vezetésére szolgálnak, különösen ipari létesítményekben és adatközpontokban.
A Szerelvényezhető Kábelcsatornák Anyagai
A szerelvényezhető kábelcsatornák különböző anyagokból készülhetnek, amelyek mindegyike sajátos tulajdonságokkal rendelkezik.
PVC (Polivinil-klorid)
A PVC kábelcsatornák népszerűek alacsony költségük, könnyű súlyuk, jó szigetelő tulajdonságaik és korrózióállóságuk miatt. Különböző színben és méretben elérhetők.
Fém (Acél, Alumínium)
A fém kábelcsatornák nagyobb mechanikai szilárdságot és tűzállóságot biztosítanak. Alkalmasak ipari környezetben és olyan helyeken, ahol fokozott védelemre van szükség.
Halogénmentes Műanyagok
A halogénmentes műanyagból készült kábelcsatornák tűz esetén nem bocsátanak ki mérgező gázokat, ezért különösen ajánlottak középületekben, kórházakban és iskolákban.
A Szerelvényezhető Kábelcsatornák Méretei és Kiválasztása
A megfelelő méretű szerelvényezhető kábelcsatorna kiválasztása kulcsfontosságú a kábelek biztonságos és rendezett elhelyezéséhez. A csatorna méretének elegendőnek kell lennie az összes elvezetendő kábel befogadásához, figyelembe véve a jövőbeni bővítések lehetőségét is.
A Kábelmennyiség Számítása
A szükséges csatornaméret meghatározásához először meg kell becsülni a elvezetendő kábelek teljes térfogatát. Fontos figyelembe venni a kábelek átmérőjét és a hajlítási sugarakat is.
A Kitöltési Tényező Szerepe
A szabványok által meghatározott kitöltési tényezőt be kell tartani, amely korlátozza a kábelek által elfoglalt térfogat arányát a csatorna belső térfogatához képest. Ez biztosítja a megfelelő szellőzést és a hőelvezetést, valamint megkönnyíti a későbbi kábelhozzáférést.
A Környezeti Feltételek Figyelembevétele
A környezeti feltételek (pl. hőmérséklet, páratartalom, mechanikai igénybevétel) szintén befolyásolják a megfelelő csatornaméret és anyagtípus kiválasztását.
A Szerelvényezhető Kábelcsatornák Telepítése: Lépésről Lépésre
A szerelvényezhető kábelcsatornák szakszerű telepítése elengedhetetlen a rendszer biztonságos és hatékony működéséhez. A telepítési folyamat a következő lépéseket foglalja magában:
1. A Tervezés és Előkészítés
A telepítés előtt alaposan meg kell tervezni a kábelcsatorna útvonalát, figyelembe véve az épület szerkezetét, a kábelek típusát és mennyiségét, valamint a környezeti feltételeket. Szükséges lehet a falak, a padló vagy a mennyezet előkészítése a rögzítőelemek számára.
2. A Kábelcsatorna Méretre Vágása
A tervezett útvonalnak megfelelően a kábelcsatornákat a megfelelő méretre kell vágni. PVC csatornák esetén ez általában kézi fűrésszel vagy speciális vágószerszámmal történik, míg fém csatornákhoz fémfűrész vagy sarokcsiszoló szükséges lehet.
3. A Rögzítőelemek Felszerelése
A kábelcsatornák rögzítéséhez különböző típusú rögzítőelemek állnak rendelkezésre, mint például csavarok, tiplik, bilincsek vagy konzolok. A rögzítőelemeket a falra, a padlóra vagy a mennyezetre kell felszerelni a tervezett távolságokban, biztosítva a csatorna stabil tartását.
4. A Kábelcsatorna Rögzítése
A méretre vágott kábelcsatornákat a felszerelt rögzítőelemekhez kell rögzíteni. Fontos, hogy a csatornák vízszintesen vagy függőlegesen legyenek elhelyezve, és a csatlakozások pontosan illeszkedjenek.
5. A Kábelek Behúzása
A kábelek behúzása a kábelcsatornákba gondosan kell történjen, elkerülve a kábelek sérülését. Nagyobb mennyiségű kábel esetén kábelbehúzó szerszámok használata ajánlott.
6. A Fedelek Rögzítése
A kábelek elhelyezése után a kábelcsatornák fedeleit biztonságosan rögzíteni kell. A fedelek védelmet nyújtanak a kábelek számára és javítják a rendszer esztétikai megjelenését.
7. A Csatlakozások és Kiegészítők Használata
A kábelcsatorna rendszer kiépítéséhez különböző csatlakozók (pl. egyenes összekötők, könyökök, T-idomok) és kiegészítők (pl. végzárók, elágazások) állnak rendelkezésre, amelyek biztosítják a rendszer folytonosságát és a kábelek védelmét a csatlakozási pontokon.
A Szerelvényezhető Kábelcsatornák Karbantartása
A szerelvényezhető kábelcsatornák általában kevés karbantartást igényelnek, de a rendszer hosszú élettartama és biztonságos működése érdekében időnként ellenőrizni kell azokat.
Rendszeres Ellenőrzések
Időszakosan ellenőrizni kell a kábelcsatornák állapotát, különös tekintettel a rögzítésekre, a fedelekre és a csatlakozásokra. Meg kell vizsgálni, hogy nincsenek-e sérülések, deformációk vagy laza elemek.
Tisztítás
A kábelcsatornákat rendszeresen tisztítani kell a portól és a szennyeződésektől, amelyek befolyásolhatják a kábelek szellőzését és a hőelvezetést.
Bővítések és Módosítások
Bármilyen bővítés vagy módosítás esetén gondoskodni kell arról, hogy az új kábelek biztonság
