Mi az a Szakadásvizsgáló és Mire Használható?
A szakadásvizsgáló egy nélkülözhetetlen eszköz minden villanyszerelő, elektronikai szakember és barkácsoló számára. Alapvető feladata az elektromos áramkörök folytonosságának ellenőrzése. Segítségével megállapítható, hogy egy vezeték vagy áramköri elem megszakadt-e, vagyis nincs-e rajta keresztül áramlás. Ez kritikus fontosságú a hibaelhárításban, a biztonságos munkavégzésben és az elektromos rendszerek karbantartásában.
A szakadásvizsgálók sokféle formában létezhetnek, a legegyszerűbb LED-es jelzőtől a komplex digitális multiméterekig, amelyek szakadásvizsgáló funkcióval is rendelkeznek. Mindegyik típus közös célja, hogy egyértelmű visszajelzést adjon az áramkör folytonosságáról.
A Különböző Típusú Szakadásvizsgálók
A piacon számos különböző típusú szakadásvizsgáló érhető el, amelyek mindegyike más előnyökkel és funkciókkal rendelkezik:
- Egyszerű LED-es szakadásvizsgálók: Ezek a legegyszerűbb eszközök, amelyek egy elemből, egy LED-ből és két mérőcsúcsból állnak. Ha az áramkör zárt, a LED világít.

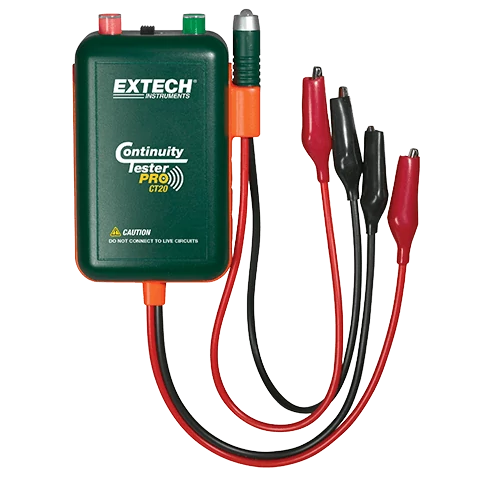

- Hangjelzéses szakadásvizsgálók: Hasonlóak a LED-es változatokhoz, de a folytonosságot hangjelzéssel is jelzik, ami megkönnyíti a munkát olyan helyeken, ahol a vizuális ellenőrzés nehézkes.
- Digitális multiméterek szakadásvizsgáló funkcióval: Ezek a sokoldalú eszközök nem csak a folytonosságot képesek mérni, hanem számos más elektromos paramétert is, mint például feszültséget, áramerősséget és ellenállást. A digitális kijelző pontosabb visszajelzést adhat.

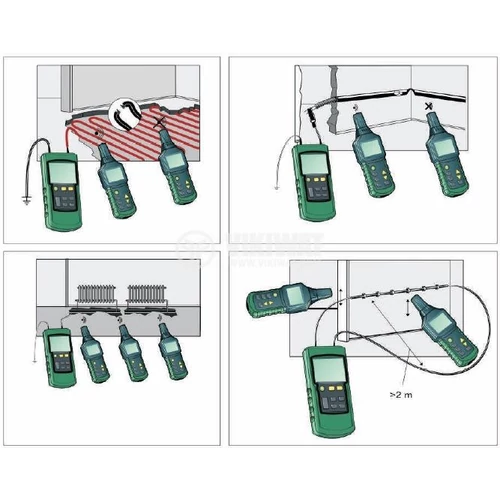

- Speciális kábelvizsgálók: Ezeket kifejezetten kábelek tesztelésére tervezték, és gyakran képesek azonosítani a kábel hibás szakaszait vagy a vezetékek sorrendjét.
A megfelelő szakadásvizsgáló kiválasztása a felhasználás céljától és a szükséges pontosságtól függ.
A Szakadásvizsgáló Biztonságos Használatának Lépései
A szakadásvizsgáló használata során elengedhetetlen a biztonsági előírások betartása a balesetek elkerülése érdekében:
- Győződjön meg róla, hogy a vizsgálandó áramkör feszültségmentes! Ezt mindig ellenőrizze egy megbízható feszültségmérővel. Soha ne kísérelje meg feszültség alatt álló áramkörön a folytonosságot vizsgálni!
- Ellenőrizze a szakadásvizsgáló működését egy ismert módon működő áramkörön vagy a mérőcsúcsok rövidre zárásával (ha az eszköz rendelkezik önellenőrző funkcióval).

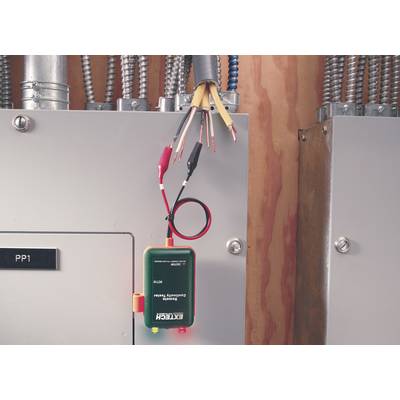

- Csatlakoztassa a szakadásvizsgáló mérőcsúcsait a vizsgálandó áramkör két végpontjához vagy a vizsgálni kívánt alkatrész két kivezetéséhez.
- Figyelje a szakadásvizsgáló jelzését (LED világít, hangjelzés, digitális kijelzőn érték). Ha van folytonosság, a készülék ezt jelzi. Ha nincs, akkor az áramkör vagy az alkatrész megszakadt.
- A mérés befejezése után kapcsolja ki a szakadásvizsgálót (ha van rajta kapcsoló) és tárolja biztonságos helyen.
Mindig olvassa el a szakadásvizsgáló használati útmutatóját a gyártóspecifikus biztonsági előírásokért és a helyes használati módszerekért.
Tippek a Hatékony Szakadásvizsgálathoz
- Tisztítsa meg a mérési pontokat: A korrózió vagy a szennyeződés megakadályozhatja a jó kontaktust, ami hibás eredményekhez vezethet.
- Gyakoroljon nyomást a mérőcsúcsokkal: Biztosítsa a stabil és megbízható érintkezést a mérési pontokkal.
- Mozgassa meg a vizsgálandó vezetéket vagy kábelt: Néha a szakadás nem állandó, hanem csak bizonyos hajlításoknál vagy mozgásoknál jelentkezik.
- Ha bizonytalan az eredményben, ismételje meg a mérést: Ezzel elkerülheti a véletlen hibákat.
- Használjon megfelelő szakadásvizsgálót az adott feladathoz: Komplexebb áramkörök teszteléséhez egy digitális multiméter több információt nyújthat.
Gyakori Hibák és Megoldásuk Szakadásvizsgálat Során
A szakadásvizsgálat során előfordulhatnak bizonyos problémák:
- Nincs jelzés, pedig az áramkör elvileg zárt: Ellenőrizze a szakadásvizsgáló elemét vagy tápellátását. Tisztítsa meg a mérőcsúcsokat és a mérési pontokat. Győződjön meg róla, hogy a mérőcsúcsok megfelelően érintkeznek.
- Folyamatos jelzés, pedig az áramkör elvileg nyitott: Lehet, hogy van egy rejtett rövidzárlat az áramkörben. Ellenőrizze a vezetékeket és az alkatrészeket.
- Ingadozó jelzés: Ez laza kötésre vagy intermittáló szakadásra utalhat. Mozgassa meg a vezetéket vagy az alkatrészt a hiba pontosabb beazonosításához.
A tapasztalat és a körültekintő munkavégzés segít a legtöbb probléma elhárításában.
