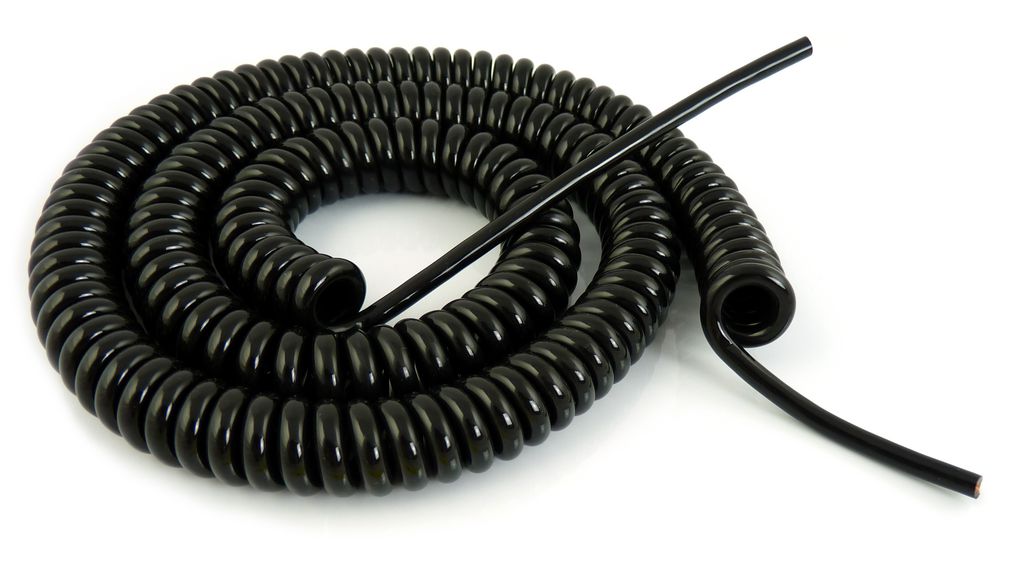

Mi az a spirál tapkábel?
A spirál tapkábel, más néven spirálkábel vagy tekercselt kábel, egy olyan elektromos vagy adatkábel, amely spirál alakban van feltekercselve. Ez a különleges kialakítás lehetővé teszi a kábel rugalmas nyújtását és visszahúzódását, miközben biztosítja a folyamatos elektromos vagy adatkapcsolatot. A spirál tapkábelek széles körben elterjedtek különböző iparágakban és alkalmazásokban, ahol a mozgás és a helytakarékosság kulcsfontosságú szempont.
A spirál tapkábel alapvető koncepciója az, hogy a kábelvezető szálak egy rugalmas mag köré vannak tekercselve, amely lehetővé teszi a spirál alak megtartását és a nyújtás utáni visszatérést eredeti formájába. Ezt a rugalmasságot és visszahúzhatóságot a kábel anyagának és a tekercselési technikának a gondos megválasztásával érik el. A spirál tapkábelek különböző hosszúságban, vezetők számában, anyagösszetételben és szigetelési tulajdonságokban érhetők el, hogy megfeleljenek a legkülönbözőbb felhasználási igényeknek.
A spirál tapkábel nem csupán egy egyszerű elektromos alkatrész; egy komplex mérnöki megoldás, amely ötvözi az elektromos vezetőképességet a mechanikai rugalmassággal. Ez a kettős funkcionalitás teszi lehetővé, hogy olyan alkalmazásokban is megbízhatóan működjön, ahol a hagyományos kábelek korlátozottak lennének a mozgás vagy a helyszűke miatt. A spirál tapkábelek elengedhetetlenek a modern technológia számos területén, a robotikától az orvosi eszközökig.
A spirál tapkábel működési elve
A spirál tapkábel működési elve a rugalmas anyagok és a speciális tekercselési technika kombinációján alapul. A kábel belső vezetőszálai általában rézből vagy más jó vezető anyagból készülnek, és egy vagy több szigetelőréteg veszi körül őket. Ez a belső szerkezet biztosítja az elektromos jel vagy energia biztonságos és hatékony továbbítását.
Azonban a spirál tapkábel különlegessége a külső rétegben és a tekercselési módszerben rejlik. A külső köpeny általában olyan rugalmas és tartós anyagból készül, mint a poliuretán (PUR), a PVC vagy a gumi. Ezek az anyagok nemcsak védelmet nyújtanak a külső behatásokkal szemben, hanem lehetővé teszik a kábel rugalmas nyújtását és visszahúzódását is anélkül, hogy a belső vezetők megsérülnének vagy megtörnének.
A tekercselési folyamat során a kábelvezetőket egy meghatározott szögben és sűrűséggel tekerik fel egy központi mag vagy egy képzeletbeli tengely köré. Ez a spirális szerkezet biztosítja, hogy a kábel nyújtásakor a tekercsek kinyíljanak, de a rugalmas anyagoknak köszönhetően a nyújtóerő megszűnésekor visszatérjenek eredeti, kompakt formájukba. A tekercselés sűrűsége és a használt anyagok rugalmassága határozza meg a kábel maximális nyúlási hosszát és a visszatérési sebességét.
Fontos megjegyezni, hogy a spirál tapkábel maximális nyúlási hossza korlátozott. A túlzott nyújtás károsíthatja a belső vezetőket vagy a külső köpenyt, ami a kábel meghibásodásához vezethet. Ezért a spirál tapkábel kiválasztásakor figyelembe kell venni a tervezett alkalmazás mozgási tartományát és a szükséges nyúlási hosszt.
A spirál tapkábel főbb típusai
A spirál tapkábelek széles választékban érhetők el, hogy megfeleljenek a különböző alkalmazási területek speciális igényeinek. A kábelek típusai számos tényező alapján kategorizálhatók, beleértve a vezetők számát, a vezető anyagát, a szigetelőanyagot, a külső köpeny anyagát, a spirál átmérőjét és a nyúlási arányt.
Elektromos spirál tapkábelek
Az elektromos spirál tapkábelek elsősorban elektromos energia továbbítására szolgálnak. Ezek a kábelek általában több rézvezetőt tartalmaznak, amelyek különböző feszültségszintek és áramerősségek kezelésére vannak tervezve. A szigetelőanyag kiválasztása a tervezett üzemi feszültségtől és a környezeti feltételektől függ. Az elektromos spirál tapkábelek gyakran megtalálhatók ipari gépekben, építőipari berendezésekben és háztartási készülékekben.
Adatátviteli spirál tapkábelek
Az adatátviteli spirál tapkábelek digitális vagy analóg jelek továbbítására szolgálnak. Ezek a kábelek lehetnek árnyékoltak a jelintegritás megőrzése érdekében, különösen zajos elektromágneses környezetben. Az adatátviteli spirál tapkábeleket széles körben használják számítógépes perifériákhoz, kommunikációs eszközökhöz és mérőműszerekhez.
Vezérlő spirál tapkábelek
A vezérlő spirál tapkábelek komplexebb rendszerekben használatosak, ahol egyszerre több jel vagy energiaforrás továbbítására van szükség. Ezek a kábelek sok eret tartalmazhatnak, amelyek különböző funkciókat látnak el, például tápellátást, vezérlőjeleket és visszajelzéseket. A vezérlő spirál tapkábelek elengedhetetlenek a robotikában, az automatizálási rendszerekben és a komplex ipari gépekben.
Speciális alkalmazású spirál tapkábelek
Vannak olyan spirál tapkábelek is, amelyeket speciális alkalmazásokhoz terveztek. Ide tartozhatnak például az orvosi berendezésekhez használt biokompatibilis kábelek, az extrém hőmérsékleti viszonyoknak ellenálló kábelek vagy a vegyi anyagokkal szemben ellenálló kábelek. Ezek a speciális kábelek gyakran egyedi anyagokból és konstrukciókkal készülnek, hogy megfeleljenek a szigorú követelményeknek.
A spirál kialakításának változatai
A spirál kialakítása is befolyásolhatja a kábel tulajdonságait és alkalmazhatóságát. Léteznek egyenes spirálok, amelyek egyenletes menetemelkedéssel rendelkeznek, és kúpos spirálok, ahol a menetemelkedés változik a kábel hossza mentén. A spirál iránya (jobbos vagy balos) szintén fontos lehet bizonyos alkalmazásokban.
A spirál tapkábelek kiválasztásakor figyelembe kell venni a szükséges vezetők számát és keresztmetszetét, a maximális üzemi feszültséget és áramerősséget, a környezeti feltételeket (hőmérséklet, páratartalom, vegyi expozíció), a mechanikai igénybevételt (nyújtás, hajlítás, kopás) és a csatlakozók típusát. A megfelelő típusú spirál tapkábel kiválasztása biztosítja a rendszer megbízható és hosszú távú működését.
A spirál tapkábel legfontosabb alkalmazási területei
A spirál tapkábelek rendkívüli rugalmasságuk és helytakarékosságuk miatt számos iparágban és alkalmazásban nélkülözhetetlenek. Íme néhány a legfontosabb felhasználási területek közül:
Ipari automatizálás és robotika
A robotkarok és más automatizált gépek mozgó alkatrészeinek energiaellátására és adatátvitelére gyakran használnak spirál tapkábeleket. Ezek a kábelek lehetővé teszik a szabad mozgást anélkül, hogy a kábelek beakadnának vagy megtörnének. A robotikában a megbízható és tartós kábelkapcsolat kritikus fontosságú a termelés folyamatosságának biztosításához.
Orvosi berendezések
Az orvosi eszközök, mint például a hordozható diagnosztikai berendezések, az infúziós pumpák és a fogászati fúrók, gyakran tartalmaznak spirál tapkábeleket. Ezek a kábelek biztosítják a szükséges energiaellátást és adatkommunikációt a készülék mozgása közben is. Az orvosi alkalmazásokban a biokompatibilitás és a sterilizálhatóság fontos követelmények lehetnek a kábelekkel szemben.
Autóipar
Az autóiparban a spirál tapkábeleket különböző célokra használják, például az érzékelők és a vezérlőegységek összekötésére a jármű mozgó alkatrészeiben, mint például az ajtókban, a csomagtartóban vagy a légzsákrendszerekben. A kábeleknek ellenállniuk kell a szélsőséges hőmérsékleti viszonyoknak, a vibrációnak és a különböző vegyi anyagoknak.
Építőipar és munkagépek
Az építőipari gépek, mint például a daruk, a kotrógépek és a betonkeverők, gyakran használnak spirál tapkábeleket az energiaellátáshoz és a vezérlőjelek továbbításához a mozgó alkatrészekhez. Ezeknek a kábeleknek rendkívül tartósnak kell lenniük, hogy ellenálljanak a zord környezeti feltételeknek és a mechanikai igénybevételnek.
Kommunikációs eszközök
A telefonkagylók és más kommunikációs eszközök is gyakran tartalmaznak spirál tapkábeleket, amelyek lehetővé teszik a szabad mozgást a készülék használata közben anélkül, hogy a kábel összegabalyodna. Ez a kialakítás kényelmes és praktikus a felhasználók számára.
Háztartási gépek
Számos háztartási gép, például a porszívók, a vasalók és a konyhai robotgépek is tartalmazhat spirál tapkábeleket, amelyek növelik a készülék használatának rugalmasságát és megakadályozzák a kábel összegabalyodását.
Szórakoztató elektronika
Bizonyos szórakoztató elektronikai eszközök, például a fejhallgatók és a hordozható hangszórók, szintén használhatnak spirál tapkábeleket a kényelmes és tartós csatlakozás érdekében.
A spirál tapkábelek sokoldalúsága és megbízhatósága miatt a fenti területeken túl is számos más alkalmazásban megtalálhatók, ahol a rugalmas és visszahúzható kábelkapcsolat előnyös.
A spirál tapkábel előnyei és hátrányai
Mint minden műszaki megoldásnak, a spirál tapkábeleknek is vannak előnyei és hátrányai, amelyeket figyelembe kell venni a kiválasztás során.
A spirál tapkábel előnyei
- Rugalmasság és mozgásszabadság: A spirál tapkábelek lehetővé teszik a csatlakoztatott eszközök szabad mozgását anélkül, hogy a kábel akadályozná vagy megtörne.
- Helytakarékosság: Nyugalmi állapotban a spirál tapkábel kompakt méretű, így kevesebb helyet foglal, mint egy egyenes kábel.
- Rendezett megjelenés: A spirálos kialakítás segít megelőzni a kábelek összegabalyodását, így rendezettebb és esztétikusabb megjelenést biztosít.
- Tart
