A Sodrott Vezetékek Részletes Bemutatása és Alkalmazási Területei
A modern elektromos rendszerek elengedhetetlen alkotóelemei a vezetékek, melyek biztosítják az elektromos energia hatékony és biztonságos továbbítását. Ezen vezetékek széles skálája létezik, kialakításuk és felhasználási területük szerint jelentősen eltérhetnek egymástól. Ebben a részletes cikkben a sodrott vezetékekre fókuszálunk, feltárva azok felépítését, különböző típusait, széleskörű alkalmazási lehetőségeit, valamint előnyeit és hátrányait a tömör vezetékekkel szemben.
A Sodrott Vezetékek Alapvető Felépítése és Működési Elve

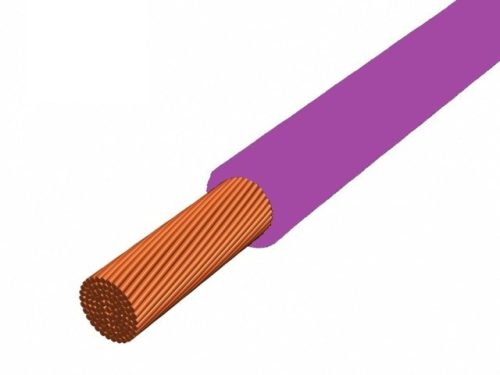

A sodrott vezeték olyan elektromos vezető, amely több vékonyabb szálból áll, melyeket spirálisan egymás köré sodornak. Ez a kialakítás alapvetően eltér a tömör vezetékektől, amelyek egyetlen, masszív vezető anyagból készülnek. A sodrott szerkezetnek köszönhetően a vezeték rendkívül hajlékony és rugalmas lesz, ami számos alkalmazási területen kiemelkedő előnyt jelent.
A Sodrott Szálak Anyaga és Száma
A sodrott vezetékek szálai leggyakrabban rézből vagy alumíniumból készülnek, mivel ezek a fémek kiváló elektromos vezetőképességgel rendelkeznek. A felhasznált szálak száma a vezeték tervezett áramterhelhetőségétől és rugalmasságától függ. Minél több vékony szál alkot egy sodrott vezetéket, annál hajlékonyabb lesz, de annál bonyolultabb a csatlakoztatása speciális krimpelőszerszámok nélkül. A szálak átmérője szintén meghatározó tényező; a vékonyabb szálak nagyobb rugalmasságot, míg a vastagabb szálak jobb áramvezető képességet biztosítanak adott keresztmetszet mellett.
Az Érsodrat Kialakítása és Funkciója
A sodrott vezetékekben a vékony szálakat általában több rétegben sodorják egymás köré. Ezt a sodrási folyamatot érsodratnak nevezzük. Az érsodrat kialakítása biztosítja a szálak mechanikai stabilitását és egyenletes eloszlását a vezető keresztmetszetében. A sodrási szög és a rétegek száma befolyásolja a vezeték hajlítószilárdságát és a külső mechanikai behatásokkal szembeni ellenállását. Bizonyos esetekben az érsodratot egy külső szigetelőréteg is borítja, amely további védelmet nyújt a környezeti hatásokkal és a rövidzárlatokkal szemben.
A Sodrott Vezetékek Különböző Típusai és Jellemzőik
A sodrott vezetékek széles választékban állnak rendelkezésre, melyek különböző tulajdonságokkal rendelkeznek, hogy megfeleljenek a speciális alkalmazási igényeknek. Az alábbiakban bemutatjuk a leggyakoribb sodrott vezeték típusokat:
Többszálú Sodrott Vezetékek (Stranded Wire)
A többszálú sodrott vezetékek a legelterjedtebb típus, ahol több vékony szálat sodornak össze. Ezek a vezetékek kiváló hajlékonyságot biztosítanak, ezért ideálisak olyan alkalmazásokhoz, ahol a vezetékeket gyakran hajlítják vagy mozgatják, például mozgó alkatrészek összekötéséhez, robotikában vagy rugalmas kábelezéshez.
Finomsodrott Vezetékek (Fine Stranded Wire)
A finomsodrott vezetékek még több, rendkívül vékony szálból állnak, mint a hagyományos többszálú vezetékek. Ez tovább növeli a vezeték hajlékonyságát és rugalmasságát, így különösen alkalmasak olyan alkalmazásokhoz, ahol extrém hajlítási igénybevételnek vannak kitéve, például mérőműszerekben, orvosi eszközökben vagy nagyon kis helyeken történő kábelezéshez.
Kötél sodratú vezetékek (Rope Stranded Wire)
A kötél sodratú vezetékek egy összetettebb szerkezetet képviselnek. Több, egymáson sodrott szálcsoportot (ún. köteget) sodornak össze egy végső, vastagabb vezetővé. Ez a kialakítás rendkívül nagy hajlítószilárdságot és mechanikai ellenállást biztosít a vezetéknek, miközben megőrzi a jó hajlékonyságot. Alkalmazásuk elterjedt a nagy igénybevételnek kitett ipari környezetben, például daruknál, emelőgépeknél és építőipari berendezéseknél.
Lapos sodrott vezetékek (Flat Stranded Wire)
A lapos sodrott vezetékek olyan vezetékek, ahol a szálakat nem kör keresztmetszetben, hanem lapos szalag formájában sodorják össze. Ez a kialakítás lehetővé teszi a jobb hőelvezetést a nagyobb felület miatt, és alkalmas lehet olyan alkalmazásokhoz, ahol a hely korlátozott, de fontos a hatékony hűtés, például bizonyos elektronikai eszközökben vagy speciális kábelkötegekben.
Bevonatos sodrott vezetékek (Coated Stranded Wire)
A bevonatos sodrott vezetékek esetében a sodrott szálakat valamilyen védőréteggel látják el. Ez a bevonat lehet ón, nikkel vagy más korrózióálló anyag. A bevonat célja a szálak védelme a korrózióval szemben, valamint a forrasztási folyamatok megkönnyítése. Az ónozott sodrott vezetékek széles körben elterjedtek az autóiparban és a tengerészeti alkalmazásokban, ahol a nedvesség és a környezeti hatások jelentős korróziós kockázatot jelentenek.
A Sodrott Vezetékek Széleskörű Alkalmazási Területei
A sodrott vezetékek kiváló hajlékonyságuknak és rugalmasságuknak köszönhetően számos iparágban és alkalmazási területen nélkülözhetetlenek. Az alábbiakban néhány példát mutatunk be a legfontosabb felhasználási területekre:
Elektronikai Ipar
Az elektronikai iparban a sodrott vezetékek széles körben elterjedtek a különböző áramkörök és alkatrészek közötti összeköttetések létrehozására. A finomsodrott vezetékek különösen népszerűek a nyomtatott áramköri lapokon (PCB) történő huzalozáshoz, valamint a érzékeny elektronikai eszközök belső kábelezéséhez. A sodrott vezetékek biztosítják a megbízható elektromos kapcsolatot még akkor is, ha az eszközök vibrációnak vagy mechanikai igénybevételnek vannak kitéve.
Autóipar
Az autóiparban a sodrott vezetékek kulcsfontosságú szerepet játszanak az elektromos rendszerek kiépítésében. A járművekben található számos mozgó alkatrész (pl. ajtók, csomagtérajtó) elektromos vezetékeit sodrott vezetékekkel oldják meg, mivel ezek képesek elviselni a folyamatos hajlítást és rázkódást anélkül, hogy eltörnének. A bevonatos sodrott vezetékek különösen fontosak az autóiparban a korrózió elleni védelem miatt.
Robotika és Automatizálás
A robotikában és az automatizálási technológiákban a sodrott vezetékek elengedhetetlenek a robotkarok és más mozgó alkatrészek elektromos vezérléséhez és energiaellátásához. A nagyfokú hajlítószilárdsággal rendelkező sodrott vezetékek biztosítják a megbízható működést a dinamikus mozgások során is.
Repülőgép- és Űripar
A repülőgép- és űriparban a súly és a megbízhatóság kritikus fontosságú. A sodrott vezetékek, különösen a speciális ötvözetekből készült és könnyű szigeteléssel ellátott változatok, széles körben alkalmazásra kerülnek a repülőgépek és űrhajók elektromos rendszereiben. A vibrációval és a szélsőséges hőmérsékleti viszonyokkal szembeni ellenállásuk miatt ideális választást jelentenek ezeken a területeken.
Építőipar és Háztartási Alkalmazások
Az építőiparban és a háztartási alkalmazásokban a sodrott vezetékeket gyakran használják hajlékony csatlakozókábelekhez, hosszabbítókhoz és olyan elektromos eszközök belső vezetékezéséhez, amelyek mozgatásra kerülhetnek. A biztonsági szempontok itt is fontosak, ezért a sodrott vezetékeket általában megfelelő szigeteléssel látják el.
Orvosi Eszközök
Az orvosi eszközök területén a finomsodrott vezetékek kiemelkedő jelentőséggel bírnak a minimálisan invazív eljárásokhoz használt vékony és hajlékony kábelekben. Ezek a vezetékek biztosítják az érzékeny elektronikai alkatrészek megbízható összeköttetését a testben.
A Sodrott Vezetékek Előnyei a Tömör Vezetékekkel Szemben
A sodrott vezetékek számos előnnyel rendelkeznek a tömör vezetékekkel szemben, amelyek miatt sok alkalmazásban előnyösebb választást jelentenek:
Kiemelkedő Hajlékonyság és Rugalmasság
A sodrott vezetékek legfontosabb előnye a kiváló hajlítószilárdság és rugalmasság. Mivel több vékony szálból állnak, sokkal jobban képesek elviselni a hajlítást és a csavarást anélkül, hogy eltörnének vagy károsodnának. Ez különösen fontos olyan alkalmazásokban, ahol a vezetékeket gyakran mozgatják vagy vibrációnak vannak kitéve.
Jobb Vibrációállóság
A sodrott szerkezetnek köszönhetően a sodrott vezetékek jobban ellenállnak a vibrációnak, mint a tömör vezetékek. A vékony szálak képesek elnyelni a rezgéseket anélkül, hogy a vezeték integritása sérülne.
Könnyebb Kezelhetőség és Szerelhetőség (Bizonyos Esetekben)
Bár a sodrott vezetékek csatlakoztatása speciális krimpelőszerszámokat igényelhet, a hajlékonyságuk megkönnyíti a velük való munkát szűk helyeken vagy bonyolult kábelvezetési útvonalakon.
Nagyobb Felület a Korrózió Számára (Hátrányként is Értelmezhető)
A sodrott vezetékek nagyobb felülettel rendelkeznek, mint a tömör vezetékek azonos keresztmetszet esetén. Ez elméletileg nagyobb korróziós kockázatot jelenthet, de a megfelelő bevonatok (pl. ónozás) alkalmazásával ez a hátrány kiküszöbölhető.
Jobb Elektromos Vezetőképesség Nagyobb Frekvenciákon (Skin Effekt)
Nagyobb frekvenciájú váltóáram esetén a skin effektus jelensége lép fel, ami azt jelenti, hogy az áram a vezető külső felületén koncentrálódik. A sodrott vezetékek nagyobb külső felülettel rendelkeznek azonos keresztmetszet mellett, ami javíthatja az elektromos vezetőképességet magas frekvenciákon.
A Sodrott Vezetékek Hátrányai a Tömör Vezetékekkel Szemben
A sodrott vezetékeknek a számos előnyük mellett bizonyos hátrányaik is lehetnek:
Magasabb Költség
A sodrott vezetékek általában drágábbak, mint a hasonló keresztmetszetű tömör vezetékek a komplexebb gyártási folyamat miatt.
Nehezebb Csatlakoztathatóság Speciális Eszközök Nélkül
A sodrott vezetékek megbízható csatlakoztatásához gyakran speciális krimpelőszerszámokra van szükség. A forrasztás is bonyolultabb lehet a sok vékony szál miatt.
Potenciálisan Nagyobb Korróziós Felület (Védelem Nélkül)
Mint korábban említettük, a nagyobb felület védelem nélkül nagyobb korróziós kockázatot jelenthet.
Kisebb Mechanikai Szilárdság Egyedi Szálakra Vetítve
Bár a sodrott vezeték egésze hajlékonyabb, egyetlen szál sokkal könnyebben elszakadhat, mint egy azonos átmérőjű tömör vezeték.
A Sodrott Vezetékek Kiválasztásának Szempontjai
A megfelelő sodrott vezeték kiválasztása az adott alkalmazás speciális igényeitől függ. Az alábbi szempontokat érdemes figyelembe venni a döntés során:
Áramterhelhetőség
A vezetéknek képesnek kell lennie a tervezett áram biztonságos továbbítására anélkül, hogy túlmelegedne. Az áramterhelhetőség a vezeték keresztmetszetétől és az anyagától függ.
Hajlékonysági Igény
Ha az alkalmazás gyakori hajlítást vagy mozgatást igényel, akkor a nagyfokú hajlítószilárdsággal rendelkező sodrott vezetékeket kell választani (pl. finomsodrott vagy kötél sodratú).
Környezeti Hatások
Nedves, korrozív környezetben bevonatos (pl. ónozott) sodrott vezetékeket kell használni a megbízhatóság biztosítása érdekében.
Mechanikai Igénybevétel
Olyan alkalmazásokban, ahol a vezetékeket jelentős mechanikai igénybevétel éri, a nagy szilárdságú sodrott vezetékek (pl. kötél sodratú) lehetnek a legmegfelelőbbek.
Költségvetés
A sodrott vezetékek általában drágábbak, mint a tömör vezetékek, ezért a költségvetés is befolyásolhatja a választást.
