A Sínre Szerelhető Aljzatok Részletes Bemutatása és Alkalmazási Területei
A modern ipari automatizálás és vezérléstechnika nélkülözhetetlen elemei a sínre szerelhető aljzatok. Ezek a speciális kialakítású elektromos csatlakozók lehetővé teszik a különböző elektromos és elektronikus komponensek egyszerű, gyors és biztonságos rögzítését szabványosított szerelősínekre, mint például a DIN sínek vagy kalapsínek. A sínre szerelhető aljzatok alkalmazása számos előnnyel jár, beleértve a helytakarékosságot, a könnyű kábelezést, a gyors cserét és karbantartást, valamint a megbízható elektromos kapcsolatot. Ebben a részletes útmutatóban áttekintjük a sínre szerelhető aljzatok különböző típusait, azok műszaki jellemzőit, alkalmazási területeit, a telepítés és karbantartás legfontosabb szempontjait, valamint a kiválasztásukhoz nyújtunk gyakorlati tanácsokat.
A Sínre Szerelhető Aljzatok Alapvető Típusai és Jellemzőik
A sínre szerelhető aljzatok széles választékban érhetők el, hogy megfeleljenek a különböző ipari és kereskedelmi alkalmazások speciális igényeinek. A leggyakoribb típusok közé tartoznak a tápcsatlakozók, a jelátviteli csatlakozók, a reléaljzatok, a biztosítékaljzatok és a speciális funkciójú aljzatok. Mindegyik típusnak megvannak a sajátos műszaki jellemzői, beleértve a névleges feszültséget és áramot, a pólusszámot, a csatlakozási módot (pl. csavaros, rugós, push-in), a védettségi fokozatot (IP-védelem) és az alkalmazott szabványokat.
Tápcsatlakozók Sínre Szereléshez
A tápcsatlakozók a sínre szerelhető aljzatok egyik legelterjedtebb csoportját képezik. Ezek az aljzatok elsősorban elektromos készülékek és berendezések tápellátására szolgálnak. Különböző kivitelben készülnek, beleértve az egyfázisú és háromfázisú változatokat, valamint a különböző áramerősségre és feszültségre tervezett modelleket. A tápcsatlakozók gyakran rendelkeznek kiegészítő funkciókkal, mint például a beépített túlfeszültség-védelem vagy a hálózati szűrő.

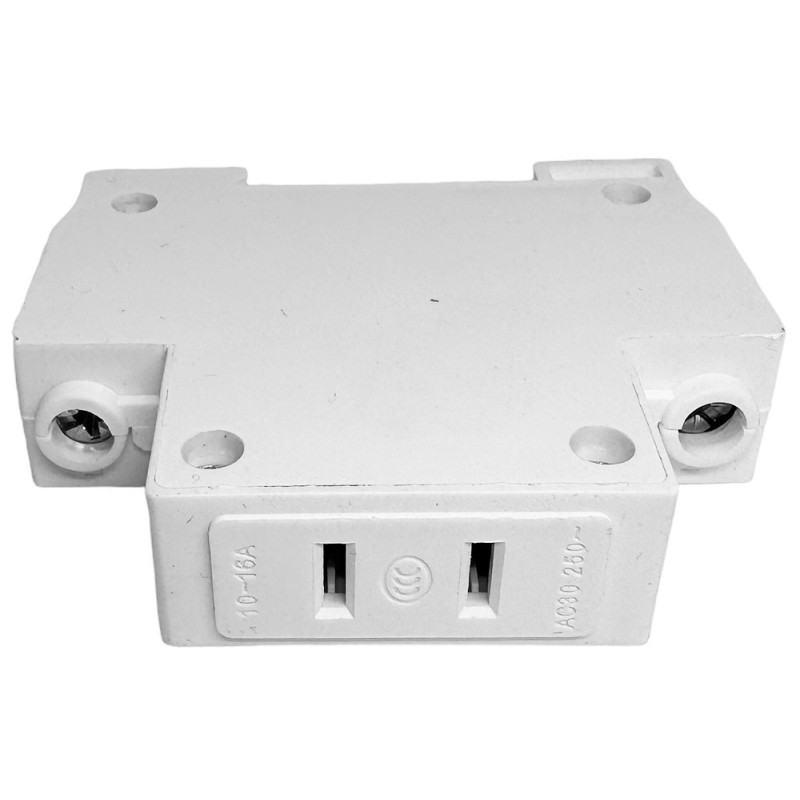

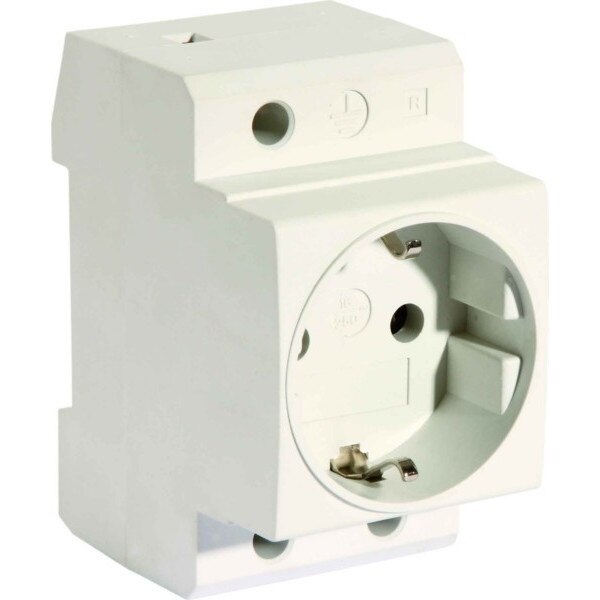

Egyfázisú Sínre Szerelhető Tápcsatlakozók
Az egyfázisú sínre szerelhető tápcsatlakozók a háztartási és kisebb ipari alkalmazásokban használatosak leginkább. Általában 230V AC névleges feszültségre és különböző áramerősségekre (pl. 10A, 16A) tervezik őket. A csatlakozás lehet csavaros, rugós vagy push-in technológiával megvalósított, ami megkönnyíti a vezetékek bekötését és a megbízható érintkezést biztosítja.
Különleges Jellemzők az Egyfázisú Aljzatoknál
Egyes egyfázisú sínre szerelhető tápcsatlakozók speciális funkciókkal rendelkezhetnek, mint például a gyermekvédelem, a beépített állapotjelző LED vagy a leválasztó kapcsoló. A gyermekvédelemmel ellátott aljzatok megakadályozzák, hogy idegen tárgyakat lehessen a csatlakozóhüvelyekbe dugni, növelve ezzel a biztonságot. Az állapotjelző LED visszajelzést adhat az aljzat működéséről, míg a leválasztó kapcsoló lehetővé teszi az áramkör egyszerű megszakítását karbantartási vagy javítási munkák során.
Háromfázisú Sínre Szerelhető Tápcsatlakozók
A háromfázisú sínre szerelhető tápcsatlakozók az ipari berendezések és gépek tápellátására szolgálnak. Ezek az aljzatok általában 400V AC névleges feszültségre és magasabb áramerősségekre (pl. 16A, 32A, 63A) vannak tervezve. A robusztus kialakítás és a megbízható csatlakozási technológia elengedhetetlen a biztonságos és folyamatos üzemeltetéshez. A háromfázisú aljzatok gyakran rendelkeznek sorkapocs kialakítással a fázisvezetők, a nulla vezető és a védőföldelés csatlakoztatásához.
Fontos Szempontok a Háromfázisú Aljzatok Kiválasztásánál
A háromfázisú sínre szerelhető tápcsatlakozók kiválasztásakor figyelembe kell venni a csatlakoztatandó berendezés teljesítményét, a szükséges áramerősséget és a környezeti feltételeket. Fontos a megfelelő védettségi fokozat (IP-védelem) kiválasztása, különösen olyan környezetben, ahol por, nedvesség vagy mechanikai behatások érhetik az aljzatot. A csatlakozási technológia (csavaros, rugós, push-in) szintén befolyásolhatja a telepítés sebességét és a csatlakozás megbízhatóságát.
Jelátviteli Csatlakozók Sínre Szereléshez
A jelátviteli csatlakozók a sínre szerelhető aljzatok egy másik fontos csoportját képezik. Ezek az aljzatok analóg és digitális jelek, valamint adatkommunikációs vonalak csatlakoztatására szolgálnak. A jelátviteli csatlakozók különböző pólusszámmal és csatlakozási technológiával érhetők el, hogy megfeleljenek a különböző szenzorok, aktuátorok, vezérlők és egyéb elektronikus eszközök csatlakoztatási igényeinek.
Analóg Jelátviteli Sínre Szerelhető Aljzatok
Az analóg jelátviteli sínre szerelhető aljzatok tipikusan feszültség- vagy áramjelek továbbítására szolgálnak. Ezek az aljzatok gyakran árnyékolt kivitelben készülnek az elektromágneses interferencia (EMI) csökkentése érdekében. A megbízható érintkezés és az alacsony jelveszteség kritikus fontosságú az analóg jelek pontos átviteléhez.
Árnyékolás Jelentősége az Analóg Jelátvitelnél
Az analóg jelek érzékenyek a külső elektromágneses zavarokra, ezért az árnyékolt sínre szerelhető aljzatok használata elengedhetetlen lehet zajos ipari környezetben. Az árnyékolás megakadályozza a külső elektromágneses mezők behatolását a jelvezetékekbe, így biztosítva a tiszta és pontos jelátvitelt.
Digitális Jelátviteli Sínre Szerelhető Aljzatok
A digitális jelátviteli sínre szerelhető aljzatok bináris jelek vagy impulzusok továbbítására szolgálnak. Ezek az aljzatok gyakran rendelkeznek több pólussal a különböző digitális be- és kimenetek csatlakoztatásához. A gyors és megbízható jelátvitel elengedhetetlen a digitális vezérlőrendszerek hatékony működéséhez.
Különböző Digitális Interfészekhez Alkalmas Aljzatok
A digitális jelátviteli sínre szerelhető aljzatok különböző digitális interfészekhez (pl. TTL, CMOS) és kommunikációs protokollokhoz (pl. RS-232, RS-485) kínálnak csatlakozási lehetőséget. A megfelelő impedanciaillesztés és a zajvédett kialakítás fontos a stabil és hibamentes adatkommunikációhoz.
Adatkommunikációs Sínre Szerelhető Aljzatok
Az adatkommunikációs sínre szerelhető aljzatok speciálisan ipari Ethernet, Profibus, CAN busz és más ipari kommunikációs hálózatokhoz lettek kifejlesztve. Ezek az aljzatok robusztus kialakítással, árnyékolással és gyakran speciális csatlakozási mechanizmusokkal rendelkeznek a megbízható adatátvitel biztosítása érdekében.
Ipari Kommunikációs Protokollok és Aljzatok
A különböző ipari kommunikációs protokollok eltérő fizikai réteget és csatlakozókat használnak. Az adatkommunikációs sínre szerelhető aljzatok úgy vannak tervezve, hogy megfeleljenek ezeknek a speciális követelményeknek, biztosítva a kompatibilitást és a megbízható adatátvitelt az ipari hálózatokban.
Reléaljzatok Sínre Szereléshez
A reléaljzatok a sínre szerelhető aljzatok egy speciális kategóriáját képezik, amelyek a relék egyszerű és gyors rögzítésére és cseréjére szolgálnak. A reléaljzatok biztosítják a relé elektromos csatlakozásait a vezérlőáramkörhöz és a terhelési áramkörhöz. Különböző típusú relékhez (pl. elektromechanikus, szilárdtest) és különböző lábkiosztásokhoz léteznek megfelelő reléaljzatok.
Elektromechanikus Relék Aljzatai
Az elektromechanikus relékhez tervezett sínre szerelhető aljzatok általában csavaros vagy rugós csatlakozókkal rendelkeznek a vezérlő- és terhelési oldali vezetékek bekötéséhez. Egyes reléaljzatok beépített funkciókkal rendelkeznek, mint például a LED-es állapotjelzés, a védődióda vagy a sorkapocs a tekercs és az érintkezők számára.
Védőelemek a Reléaljzatokban
A reléaljzatokba gyakran építenek be védőelemeket, mint például a diódák vagy varisztorok, amelyek a relé tekercsének kikapcsolásakor keletkező induktív feszültségcsúcsok elnyelésére szolgálnak. Ez védi a vezérlőáramkört és növeli a relé élettartamát.
Szilárdtest Relék Aljzatai
A szilárdtest relékhez (SSR) tervezett sínre szerelhető aljzatok eltérő lábkiosztással és csatlakozási követelményekkel rendelkezhetnek, mint az elektromechanikus relék. A megfelelő hűtés biztosítása fontos a szilárdtest relék hatékony működéséhez, ezért egyes SSR aljzatok hűtőbordával vannak ellátva.
Hűtés Szerepe a Szilárdtest Relék Aljzataiban
A szilárdtest relék működés közben hőt termelnek, különösen nagyobb terhelések kapcsolásakor. A megfelelő hűtés biztosítása elengedhetetlen a relé túlmelegedésének és meghibásodásának elkerülése érdekében. A hűtőbordával ellátott sínre szerelhető aljzatok hatékonyan vezetik el a hőt, növelve ezzel a relé megbízhatóságát és élettartamát.
Biztosítékaljzatok Sínre Szereléshez
A biztosítékaljzatok a sínre szerelhető aljzatok egy olyan speciális típusa, amely a túláramvédelem biztosítására szolgál az elektromos áramkörökben. A biztosítékaljzatok lehetővé teszik a biztosítékok egyszerű behelyezését és cseréjét. Különböző méretű és típusú biztosítékokhoz (pl. olvadóbiztosítékok, kismegszakítók) léteznek megfelelő sínre szerelhető változatok.
Olvadóbiztosítékok Sínre Szerelhető Aljzatai
Az olvadóbiztosítékokhoz tervezett sínre szerelhető aljzatok biztosítják a biztosíték biztonságos rögzítését és az elektromos áramkörbe való bekapcsolását. Egyes olvadóbiztosíték-aljzatok rendelkeznek hibajelző funkcióval, amely jelzi a biztosíték kiolvadását.
Hibajelzés az Olvadóbiztosíték-Aljzatokban
A hibajelző funkcióval ellátott sínre szerelhető olvadóbiztosíték-aljzatok megkönnyítik a hibaelhárítást, mivel azonnal jelzik, ha egy biztosíték kiolvadt. Ez csökkenti az állásidőt és növeli a rendszer hatékonyságát.
Kismegszakítók Sínre Szerelhető Változatai
A kismegszakítók, bár nem hagyományos értelemben vett aljzatok, szintén sínre szerelhető kivitelben készülnek. Ezek az eszközök túláram és rövidzárlat elleni védelmet nyújtanak, és a kioldás után manuálisan visszaállíthatók.
A Kismegszakítók Előnyei a Túláramvédelemben
A sínre szerelhető kismegszakítók többszöri felhasználhatóságot biztosítanak az olvadóbiztosítékokkal szemben. Kioldás után egyszerűen visszaállíthatók, ami csökkenti a karbantartási költségeket és az állásidőt.
Speciális Funkciójú Sínre Szerelhető Aljzatok
A fent említett alapvető típusokon kívül számos speciális funkciójú sínre szerelhető aljzat létezik, amelyek egyedi alkalmazási területekre lettek kifejlesztve. Ide tartoznak például a mérőaljzatok, a tápegység aljzatok, az interfész modulok aljzatai és a különböző adapteraljzatok.
Mérőaljzatok Sínre Szereléshez
A mérőaljzatok lehetővé teszik a mérőműszerek egyszerű és biztonságos csatlakoztatását az elektromos áramkörökhöz. Gyakran rendelkeznek tesztpontokkal vagy speciális csatlakozókkal a mérési folyamat megkönnyítésére.
Tápegység Aljzatok Sínre Szereléshez
A tápegység aljzatok a sínre szerelhető tápegységek rögzítésére és elektromos csatlakoztatására szolgálnak. Biztosítják a stabil mechanikai rögzítést és a
