A Schuko Jelentése: Minden, amit a Földelt Elektromos Csatlakozóról Tudni Érdemes
A Schuko, vagy hivatalos nevén CEE 7/4 (dugó) és CEE 7/3 (aljzat), egy széles körben elterjedt váltakozó áramú hálózati csatlakozórendszer, amelyet elsősorban Európában használnak. A „Schuko” elnevezés a német „Schutzkontakt” szóból ered, ami érintésvédelmi érintkezőt jelent, utalva a csatlakozó földelő érintkezőire. Ez a rendszer kiemelkedően fontos szerepet játszik az elektromos berendezések biztonságos működésében, hiszen a földelés révén hatékony védelmet nyújt az áramütés ellen. Cikkünkben részletesen feltárjuk a Schuko csatlakozók jelentését, történetét, műszaki jellemzőit, elterjedtségét és a vele kapcsolatos fontos tudnivalókat.
A Schuko Csatlakozó Története és Fejlődése
A Schuko csatlakozórendszer gyökerei a 20. század elejére nyúlnak vissza. Az elektromosság háztartási és ipari elterjedésével egyre nagyobb igény mutatkozott egy biztonságos és szabványosított csatlakozási megoldásra. A korai elektromos csatlakozók gyakran nem rendelkeztek földeléssel, ami jelentős biztonsági kockázatot jelentett. A Schuko koncepciója éppen erre a problémára kínált megoldást a földelő érintkezők bevezetésével.
A Korai Elektromos Csatlakozók és a Biztonsági Szempontok
A 20. század elején az elektromos hálózatok kiépülésével párhuzamosan számos különböző típusú csatlakozó jelent meg. Ezek a korai változatok gyakran nem voltak kompatibilisek egymással, és ami még fontosabb, sok esetben hiányzott belőlük a hatékony érintésvédelem. Az áramütések komoly veszélyt jelentettek a felhasználókra és a berendezésekre egyaránt. Ez a helyzet sürgette egy olyan szabványosított rendszer kidolgozását, amely a biztonságot helyezi előtérbe.
A Schuko Szabvány Megszületése
A Schuko szabvány kialakulásában kulcsszerepet játszottak a német elektrotechnikai mérnökök és szabványügyi testületek. A cél egy olyan robusztus és biztonságos csatlakozórendszer létrehozása volt, amely széles körben alkalmazható a különböző elektromos berendezésekhez. A Schuko tervezésekor a fő hangsúly a megbízható elektromos kapcsolat és a hatékony földelés biztosításán volt. A lapos érintkezők és a rugós szorítószerkezet stabil és jó vezetőképességű kapcsolatot eredményezett, míg az oldalsó földelő érintkezők a készülék házának biztonságos földelését tették lehetővé.
A Schuko Nemzetközi Elterjedése
A Schuko rendszer hamar népszerűvé vált Németországban, majd a megbízhatóságának és biztonságosságának köszönhetően elterjedt más európai országokban is. Bár az Európai Unión belül léteznek más nemzeti szabványok is, a Schuko továbbra is az egyik leggyakrabban használt csatlakozótípus a kontinensen. Elterjedtségét nagymértékben segítette a könnyű használhatóság, a robusztus kialakítás és a magas szintű biztonság, amelyet nyújt.
A Schuko Csatlakozó Műszaki Jellemzői
A Schuko csatlakozók jellegzetes megjelenésűek és meghatározott műszaki paraméterekkel rendelkeznek, amelyek biztosítják a kompatibilitást és a biztonságos működést.
A Schuko Dugó (CEE 7/4) Felépítése
A Schuko dugó két kerek, 4,8 mm átmérőjű érintkezővel rendelkezik, amelyek 19 mm-es középtávolságra helyezkednek el. A dugó oldalán két rugalmas fém érintkező található, amelyek a földelést biztosítják az aljzattal való érintkezéskor. A dugó háza általában hőálló műanyagból készül, amely biztosítja a megfelelő szigetelést és mechanikai védelmet. A dugó kialakítása olyan, hogy a polaritás nem garantált, azaz a fázis és a nulla vezető felcserélhető az aljzatba történő bedugáskor.
A Schuko Aljzat (CEE 7/3) Felépítése

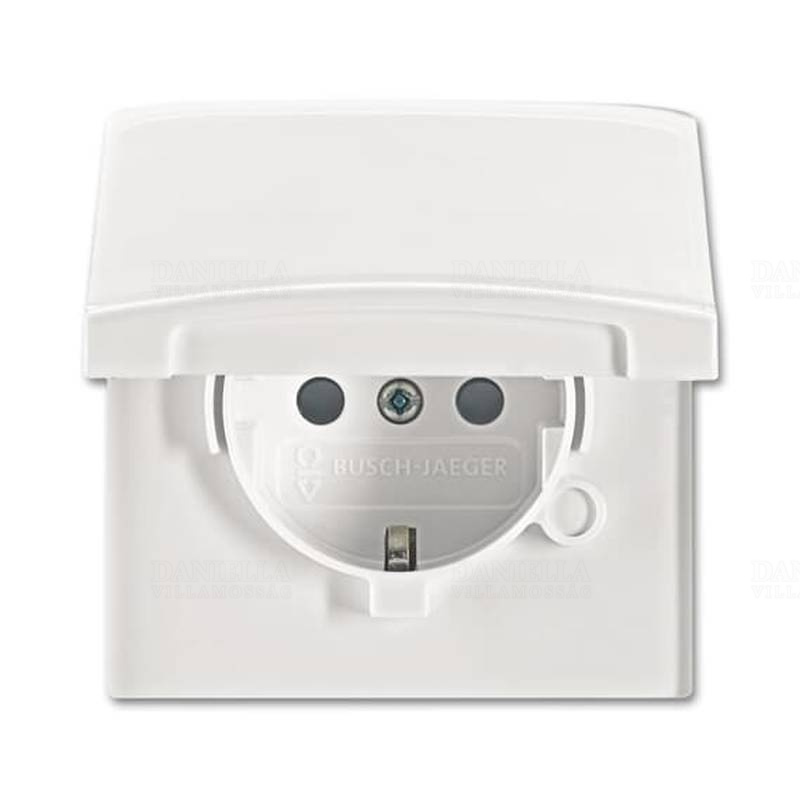

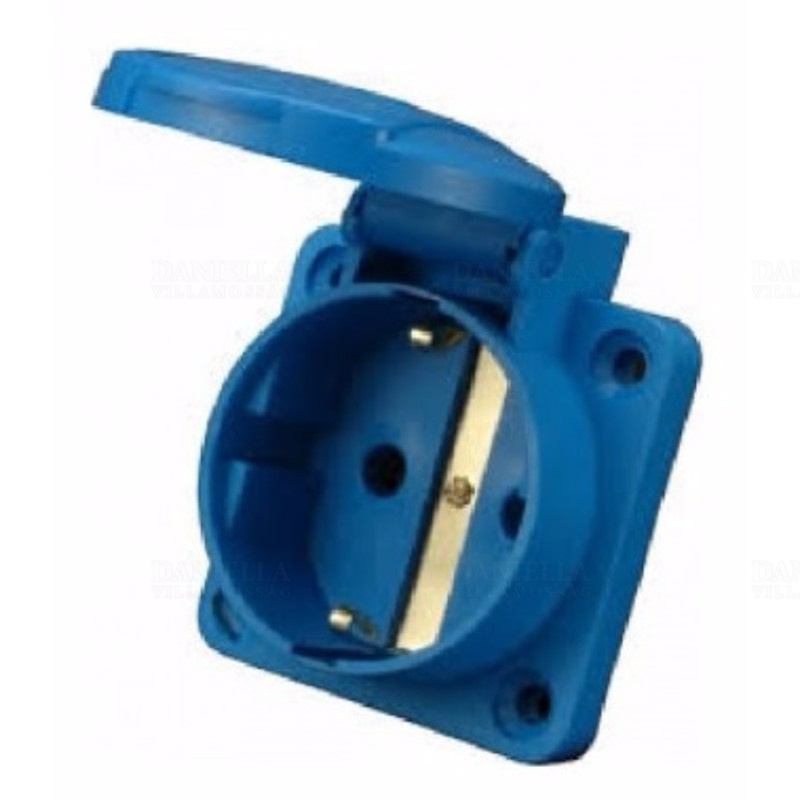

A Schuko aljzat két süllyesztett, kerek foglalattal rendelkezik, amelyekbe a dugó érintkezői illeszkednek. Az aljzat oldalán két fém érintkező található, amelyek a dugó földelő érintkezőivel érintkeznek. Az aljzatot általában a falba vagy a berendezés házába építik be. A biztonság növelése érdekében az aljzat gyakran rendelkezik egy süllyesztett kialakítással, amely megakadályozza a véletlen érintést a feszültség alatt álló érintkezőkkel.
A Földelés Szerepe a Schuko Rendszerben
A Schuko rendszer egyik legfontosabb jellemzője a hatékony földelés. A földelő érintkezők biztosítják, hogy a csatlakoztatott elektromos berendezés háza elektromosan összeköttetésben legyen a földelő vezetékkel. Hibás működés vagy szigetelési hiba esetén, amikor a feszültség a készülék házára kerülhet, a földelés lehetővé teszi a hibaáram levezetését a földbe, ezáltal megakadályozva az áramütést. A földelés megléte elengedhetetlen a legtöbb háztartási és ipari elektromos berendezés biztonságos használatához.
Névleges Feszültség és Áramerősség
A Schuko csatlakozók általában 230 V váltakozó feszültségre és 16 A áramerősségre vannak tervezve. Ez a specifikáció lefedi a legtöbb háztartási és sok ipari alkalmazás igényeit. Fontos azonban megjegyezni, hogy egyes speciális alkalmazásokhoz létezhetnek eltérő feszültség- és áramerősség-értékekkel rendelkező csatlakozók is.
Kompatibilitás Más CEE 7 Szabványokkal
A CEE 7 szabvány egy sor különböző típusú elektromos csatlakozót foglal magában. A Schuko (CEE 7/4 dugó és CEE 7/3 aljzat) mellett léteznek más változatok is, például a CEE 7/1 (kontúrdugó), a CEE 7/2 (földelés nélküli dugó), a CEE 7/5 (francia szabványú dugó földelőcsappal) és a CEE 7/7 (hibrid dugó, amely kompatibilis a Schuko és a francia aljzatokkal is). A különböző szabványok közötti kompatibilitás eltérő lehet, és nem minden esetben biztosított a biztonságos működés.
A CEE 7/7 Hibrid Dugó
A CEE 7/7 hibrid dugó egy olyan kialakítás, amely mind a Schuko (oldalsó földelő érintkezőkkel rendelkező) aljzatokba, mind a francia szabványú (földelőcsappal rendelkező) aljzatokba illeszkedik. Ez a típus elterjedt azokban az országokban, ahol mindkét szabványt használják, vagy ahol a felhasználók gyakran utaznak a két szabványt alkalmazó országok között.
A CEE 7/1 Kontúrdugó
A CEE 7/1 kontúrdugó egy földelés nélküli, kerek érintkezőkkel rendelkező dugó. Bár fizikailag beilleszthető a Schuko aljzatba, a földelés hiánya miatt nem nyújt teljes érintésvédelmet. Ezért az ilyen típusú dugóval rendelkező berendezések általában kettős szigeteléssel vannak ellátva.
A CEE 7/2 Földelés Nélküli Dugó
A CEE 7/2 egy másik földelés nélküli dugótípus. Hasonlóan a kontúrdugóhoz, beilleszthető a Schuko aljzatba, de nem biztosítja a földelést. Az ilyen dugóval szerelt készülékeknek is kettős szigeteléssel kell rendelkezniük.
A CEE 7/5 Francia Szabványú Dugó
A CEE 7/5 dugó két kerek érintkezővel és egy középen elhelyezkedő földelőcsappal rendelkezik. Ez a típus nem kompatibilis a Schuko aljzatokkal, amelyek oldalsó földelő érintkezőket használnak.
A Schuko Csatlakozók Elterjedtsége
A Schuko csatlakozók széles körben elterjedtek Európában. Számos országban ez a szabványos csatlakozótípus a háztartási és ipari alkalmazásokhoz egyaránt.
Országok, Ahol a Schuko a Standard
Németországban, Ausztriában, Hollandiában, Spanyolországban és számos más európai országban a Schuko a domináns csatlakozótípus. Ezekben az országokban szinte minden háztartási elektromos berendezés Schuko dugóval van ellátva, és az épületek elektromos hálózata is Schuko aljzatokat használ.
Egyéb Európai Országok és a Különböző Szabványok
Bár a Schuko széles körben elterjedt, néhány európai ország saját nemzeti szabványokkal rendelkezik. Például Franciaországban a Type E (CEE 7/5) szabvány a jellemző, míg az Egyesült Királyságban a Type G (BS 1363) rendszert használják. Olaszországban a Type L szabvány van érvényben. Ezek a nemzeti szabványok eltérő kialakítású dugókat és aljzatokat használnak, ami azt jelenti, hogy adapterekre lehet szükség a különböző országokból származó elektromos berendezések használatához.
A Schuko Elterjedtsége Európán Kívül
A Schuko csatlakozók elterjedtsége Európán kívül korlátozottabb. Néhány Közel-Keleti és afrikai országban előfordul, de a legtöbb más régióban eltérő szabványokat alkalmaznak. Például Észak-Amerikában a Type A és Type B szabványok a dominánsak, míg Ázsiában sokféle különböző szabvány létezik.
A Schuko Csatlakozók Előnyei és Hátrányai
A Schuko rendszer számos előnnyel rendelkezik, amelyek hozzájárultak széles körű elterjedtségéhez, de néhány hátránya is van.
A Schuko Rendszer Előnyei
- Biztonságos földelés: A legfontosabb előny a hatékony földelés, amely védelmet nyújt az áramütés ellen.
- Stabil mechanikai kapcsolat: A lapos érintkezők és a rugós szorítószerkezet biztos és megbízható elektromos kapcsolatot eredményez.
- Nagy áramterhelhetőség: A rendszer általában 16 A-ig terjedő áramerősséget bír el, ami elegendő a legtöbb háztartási készülékhez.
- Robusztus kialakítás: A Schuko csatlakozók tartósak és ellenállnak a mechanikai igénybevételnek.
- Könnyű használhatóság: A dugók könnyen behelyezhetők és kihúzhatók az aljzatból.
- Széles körű elterjedtség Európában: A kompatibilitás számos európai országban megkönnyíti az elektromos berendezések használatát.
A Schuko Rendszer Hátrányai
- Nincs garantált polaritás: A fázis és a nulla vezető felcserélhető, ami bizonyos elektronikai eszközök működését befolyásolhatja.
- Méret: A Schuko csatlakozók viszonylag nagyméretűek lehetnek más szabványokhoz képest.
- Kompatibilitási problémák Európán kívül: Más kontinenseken eltérő szabványok vannak érvényben, ami adapterek használatát teheti szükségessé.
- Nem minden európai országban standard: Egyes európai országok saját szabványokat használnak, ami utazáskor adapterek használatát igényli.
A Schuko Csatlakozók Biztonsági Szempontjai
A Schuko rendszer tervezésekor kiemelt figyelmet fordítottak a biztonságra. A földelés mellett más biztonsági funkciók is hozzájárulnak a felhasználók védelméhez.
A Földelés Fontossága az Érintésvédelemben
Mint korábban említettük, a Schuko csatlakozók földelő érintkezői kulcsfontosságúak az érintésvédelem szempontjából. Ha egy elektromos berendezésben szigetelési hiba lép fel, és a feszültség a készülék fémházára kerül, a földelés alacsony ellenállású utat biztosít a hibaáram számára a föld felé. Ezáltal a túláramvédelmi eszközök (pl. megszakítók, biztosítékok) gyorsan lekapcsolják az áramkört, megakadályozva az áramütést.
A Süllyesztett Aljzat Kialakításának Szerepe
A Schuko aljzatok gyakran süllyesztett kialakításúak, ami azt jelenti, hogy az érintkezők mélyebben helyezkednek el a felülethez képest. Ez a kialakítás csökkenti annak a kockázatát, hogy véletlenül hozzáérjünk a feszültség alatt álló érintkezőkhöz, különösen akkor, ha a dugó nincs teljesen bedugva.
A Megfelelő Vezetékezés és Telepítés Fontossága
A Schuko rendszer biztonságos működésének elengedhetetlen feltétele a megfelelő vezetékezés és a szakszerű telepítés. A földelő vezetéknek megfelelően kell csatlakoznia mind az aljzathoz, mind az elektromos hálózat földelő rendszeréhez. A nem megfelelően kiépített vagy karbantartott elektromos hálózat a Schuko
