A Schneider Anya Kapcsoló Bekötésének Átfogó Útmutatója

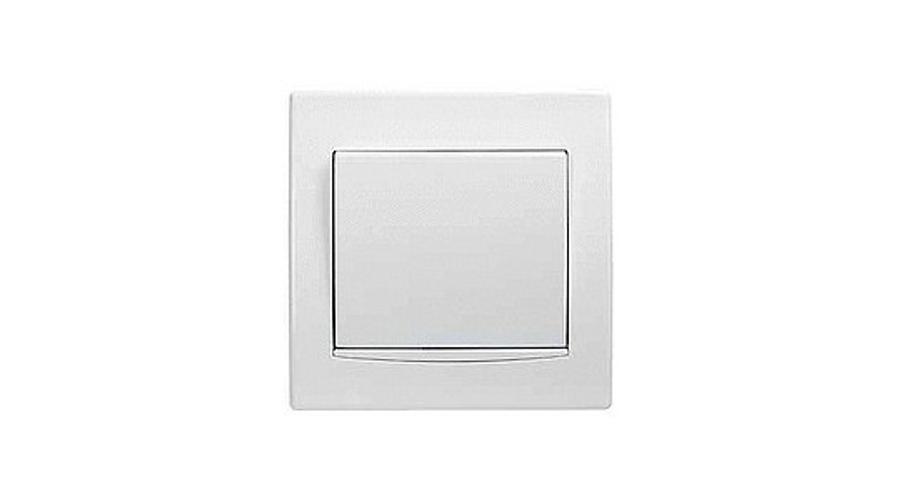

A Schneider Anya kapcsolók a megbízhatóságukról és tartósságukról ismert, széles körben elterjedt elektromos szerelvények. Legyen szó új építésről, felújításról vagy egy meglévő kapcsoló cseréjéről, a Schneider Anya kapcsoló helyes bekötése elengedhetetlen a biztonságos és zavartalan működéshez. Ez az átfogó útmutató részletesen bemutatja a Schneider Anya kapcsolók különböző típusainak bekötési folyamatát, a szükséges eszközöket, a biztonsági előírásokat és a gyakran felmerülő problémák megoldását.

A Schneider Anya Kapcsolók Típusai és Jellemzőik

A Schneider Electric számos különböző Anya kapcsolót kínál, amelyek mindegyike specifikus felhasználási területekre és igényekre lett tervezve. A leggyakoribb típusok közé tartoznak az egypólusú kapcsolók, a kétpólusú kapcsolók, a váltókapcsolók, a keresztkapcsolók és a nyomógombok. Mindegyik típus más bekötési módot igényel, ezért fontos tisztában lenni a bekötendő kapcsoló pontos típusával.

Egypólusú Schneider Anya Kapcsoló Bekötése

Az egypólusú kapcsoló a legegyszerűbb típus, amely egyetlen áramkört szakít meg vagy zár. Általában lámpák vagy más kisebb fogyasztók vezérlésére használják. A bekötése viszonylag egyszerű, de a biztonsági előírások betartása itt is kiemelten fontos.

Szükséges Eszközök az Egypólusú Kapcsoló Bekötéséhez

• Csavarhúzók (lapos és csillag)
• Kábelcsupaszító fogó
• Fázisceruza

• Multiméter (opcionális, de ajánlott)
• Szigetelőszalag
• Védőkesztyű
• Szemvédő

Lépésről Lépésre az Egypólusú Kapcsoló Bekötése

1. Áramtalanítás: A legfontosabb lépés a munka megkezdése előtt a teljes áramkör áramtalanítása a biztosítéktáblán. Ellenőrizze fázisceruzával, hogy valóban nincs feszültség a vezetékeken.
2. A régi kapcsoló eltávolítása (ha van): Csavarja ki a rögzítőcsavarokat és óvatosan távolítsa el a régi kapcsolót a fali dobozból. Jegyezze meg a vezetékek bekötési sorrendjét vagy fényképezze le.
3. A vezetékek előkészítése: A kábelcsupaszító fogóval távolítsa el a külső szigetelést a vezetékek végéről körülbelül 1 cm hosszan. Ügyeljen arra, hogy a belső szigetelést ne sértse meg.
4. A fázisvezeték azonosítása: Fázisceruzával ellenőrizze, hogy melyik vezeték a fázisvezeték (általában fekete vagy barna színű). Ez a vezeték fog a kapcsoló egyik csatlakozójára kerülni.
5. A fázisvezeték bekötése: Csatlakoztassa a fázisvezetéket a kapcsoló egyik jelölt (általában „L” betűvel jelölt) csatlakozójához. Biztosítsa a szoros és stabil rögzítést.
6. A fogyasztó felé menő vezeték bekötése: Csatlakoztassa a fogyasztó (pl. lámpa) felé menő vezetéket a kapcsoló másik csatlakozójához. Ez a vezeték általában kék vagy szürke színű lehet.
7. A földvezeték bekötése (ha van): Ha a fali dobozban van földvezeték (általában zöld-sárga színű), azt a kapcsolón található földelő csatlakozóhoz kell kötni. A legtöbb Anya kapcsolón nincs külön földelő csatlakozó, mivel azok védőföldelés nélküli készülékek.
8. A kapcsoló rögzítése: Helyezze vissza a kapcsolót a fali dobozba és rögzítse a csavarokkal. Ügyeljen arra, hogy a vezetékek ne szoruljanak be.
9. A burkolat visszahelyezése: Helyezze vissza a kapcsoló burkolatát és rögzítse.
10. Áram visszakapcsolása és tesztelés: Kapcsolja vissza az áramot a biztosítéktáblán és ellenőrizze a kapcsoló működését.

Kétpólusú Schneider Anya Kapcsoló Bekötése

A kétpólusú kapcsoló egyszerre két áramkört szakít meg vagy zár. Nagyobb biztonságot nyújt, mivel mind a fázis-, mind a nullavezetőt megszakítja. Főként olyan helyeken alkalmazzák, ahol fokozott a biztonsági igény, például fürdőszobákban vagy nedves helyiségekben.

A Kétpólusú Kapcsoló Bekötésének Lépései

1. Áramtalanítás: Mint minden elektromos munkánál, itt is az első és legfontosabb lépés az áramkör teljes áramtalanítása.
2. A régi kapcsoló eltávolítása: Távolítsa el a régi kétpólusú kapcsolót, jegyezve a vezetékek bekötését.
3. A vezetékek előkészítése: Csupaszítsa le a vezetékek végeit.
4. A fázisvezetékek azonosítása: Két fázisvezeték érkezik a kétpólusú kapcsolóhoz. Fázisceruzával azonosítsa be őket.
5. A fázisvezetékek bekötése: Az egyik fázisvezetéket a kapcsoló egyik bemeneti („L1”) csatlakozójához, a másikat a másik bemeneti („L2”) csatlakozójához kösse.
6. A fogyasztó felé menő vezetékek bekötése: A fogyasztó felé menő két vezetéket a kapcsoló kimeneti csatlakozóihoz (általában „T1” és „T2” jelöléssel) csatlakoztassa.
7. A földvezeték bekötése (ha van): A földvezetéket a földelő csatlakozóhoz kösse, ha a kapcsolón van ilyen.
8. A kapcsoló rögzítése és a burkolat visszahelyezése: Szerelje vissza a kapcsolót a fali dobozba és helyezze vissza a burkolatot.

9. Áram visszakapcsolása és tesztelés: Ellenőrizze a kapcsoló működését.

Váltó Schneider Anya Kapcsoló Bekötése

A váltókapcsoló lehetővé teszi egy áramkör vezérlését két különböző helyről. Leggyakrabban folyosókon, lépcsőházakban vagy nagyobb helyiségekben használják, ahol a világítást több bejáratnál is fel kell kapcsolni vagy le kell kapcsolni.

A Váltó Kapcsoló Bekötésének Lépései

1. Áramtalanítás: A munka megkezdése előtt feltétlenül áramtalanítsa az áramkört.
2. A régi kapcsolók eltávolítása: Távolítsa el mindkét régi váltókapcsolót, gondosan megfigyelve a vezetékek bekötését. A váltókapcsolóknak általában három csatlakozójuk van.
3. A vezetékek azonosítása: A váltókapcsolóknál azonosítani kell a közös vezetéket (amely a betápból vagy a fogyasztóból érkezik) és a két váltóvezetéket (amelyek a két kapcsolót kötik össze).
4. Az első váltókapcsoló bekötése:
5. A közös vezetéket (fázis vagy a lámpához menő) a kapcsoló „L” vagy „COM” jelzésű csatlakozójához kösse.
6. A két váltóvezetéket a maradék két csatlakozóhoz kösse (általában „1” és „2” vagy nyilakkal jelölve).
7. A második váltókapcsoló bekötése:
8. A közös vezetéket (ha az első kapcsolónál a betápot kötötte be, itt a lámpához menő vezetéket kösse, vagy fordítva) a kapcsoló „L” vagy „COM” jelzésű csatlakozójához kösse.
9. A két váltóvezetéket a maradék két csatlakozóhoz kösse úgy, hogy azok a másik kapcsoló megfelelő csatlakozóihoz csatlakozzanak. Fontos, hogy a két váltóvezeték a két kapcsoló azonos sorszámú vagy jelzésű csatlakozóihoz kerüljön.
10. A földvezeték bekötése (ha van): Csatlakoztassa a földvezetéket a földelő csatlakozóhoz, ha van.
11. A kapcsolók rögzítése és a burkolatok visszahelyezése: Szerelje vissza mindkét kapcsolót a fali dobozba és helyezze vissza a burkolatokat.

12. Áram visszakapcsolása és tesztelés: Ellenőrizze a rendszer működését mindkét kapcsolóról.

Kereszt Schneider Anya Kapcsoló Bekötése

A keresztkapcsoló lehetővé teszi egy áramkör vezérlését három vagy több különböző helyről. Váltókapcsolók közé kell beiktatni. Például egy hosszú folyosón, ahol a világítást a két végén és középen is lehessen kapcsolni.

A Kereszt Kapcsoló Bekötésének Lépései

1. Áramtalanítás: A munka megkezdése előtt feltétlenül áramtalanítsa az áramkört.
2. A meglévő kapcsolók eltávolítása: Távolítsa el a meglévő váltókapcsolókat, amelyek közé a keresztkapcsolót be kell kötni. Jegyezze meg a vezetékek bekötését. A keresztkapcsolónak általában négy csatlakozója van.
3. A vezetékek azonosítása: Azonosítsa a két váltóvezetéket, amelyek az egyik váltókapcsolóból érkeznek, és a két váltóvezetéket, amelyek a másik váltókapcsolóhoz mennek.
4. A keresztkapcsoló bekötése:
5. Az egyik váltókapcsolóból érkező két vezetéket a keresztkapcsoló egyik oldalán lévő két csatlakozóhoz kösse.
6. A másik váltókapcsolóhoz menő két vezetéket a keresztkapcsoló másik oldalán lévő két csatlakozóhoz kösse. Ügyeljen arra, hogy a vezetékek szorosan rögzüljenek.

7. A földvezeték bekötése (ha van): Csatlakoztassa a földvezetéket a földelő csatlakozóhoz, ha van.
8. A kapcsoló rögzítése és a burkolat visszahelyezése: Szerelje vissza a keresztkapcsolót a fali dobozba és helyezze vissza a burkolatot.
9. A szélső váltókapcsolók visszahelyezése: Szerelje vissza a korábban eltávolított váltókapcsolókat is.
10. Áram visszakapcsolása és tesztelés: Ellenőrizze a rendszer működését mindhárom (vagy több) kapcsolóról.

Nyomó Schneider Anya Kapcsoló Bekötése

A nyomógombos kapcsoló csak addig zárja az áramkört, amíg lenyomják. Leggyakrabban csengőkhöz, impulzusrelék vezérléséhez vagy speciális világítási rendszerekhez használják.

A Nyomó Kapcsoló Bekötésének Lépései

1. Áramtalanítás: A munka megkezdése előtt feltétlenül áramtalanítsa az áramkört.
2. A régi nyomógomb eltávolítása (ha van): Távolítsa el a régi nyomógombot, megjegyezve a vezetékek bekötését. A nyomógomboknak általában két csatlakozójuk van.
3. A vezetékek előkészítése: Csupaszítsa le a vezetékek végeit.
4. A vezetékek bekötése:
5. Az egyik vezetéket a nyomógomb egyik csatlakozójához kösse. Ez a vezeték a betápról vagy egy vezérlőegységről érkezik.
6. A másik vezetéket a nyomógomb másik csatlakozójához kösse. Ez a vezeték a fogyasztóhoz vagy a vezérlőegységhez megy.
7. A földvezeték bekötése (ha van): Csatlakoztassa a földvezetéket a földelő csatlakozóhoz, ha van.
8. A nyomógomb rögzítése és a burkolat visszahelyezése: Szerelje vissza a nyomógombot a fali dobozba és helyezze vissza a burkolatot.
9. Áram visszakapcsolása és tesztelés: Ellenőrizze a nyomógomb működését.

Fontos Biztonsági Előírások a Schneider Anya Kapcsoló Bekötése Során

Az elektromos munkák veszélyesek lehetnek, ezért a biztonsági előírások szigorú betartása elengedhetetlen. Soha ne kezdjen elektromos munkába anélkül, hogy az áramkört teljesen áramtalanította volna. Használjon fázisceruzát a feszültségmentesség ellenőrzésére. Viseljen védőkesztyűt és szemvédőt a sérülések elkerülése érdekében. Ha bizonytalan a bekötésben, forduljon szakemberhez!

Áramtalanítás Mindenekelőtt

Minden elektromos szerelési munka legfontosabb lépése az áramkör teljes áramtalanítása a biztosítéktáblán. Ne csak a helyi kapcsolót kapcsolja ki, hanem a megfelelő biztosítékot is húzza ki vagy kapcsolja le. Ellenőrizze fázisceruzával, hogy a vezetékek valóban feszültségmentesek.

Megfelelő Eszközök Használata

A biztonságos és szakszerű munkavégzéshez elengedhetetlen a megfelelő minőségű és szigetelt szerszámok használata. Ügyeljen arra, hogy a
