Miért Válaszd a Rézcső Idomelemet? Előnyök és Alkalmazások
A rézcső idomelemek évtizedek óta a vízvezeték-, fűtés- és klímarendszerek megbízható és tartós elemei. Számos előnyüknek köszönhetően kiemelkednek a piacon elérhető egyéb anyagokból készült idomok közül. Ebben a részletes útmutatóban feltárjuk a rézcső idomelemek minden aspektusát, segítve Önt a megfelelő típus kiválasztásában és a szakszerű szerelésben.
A Rézcső Idomelemek Főbb Előnyei
- Korrózióállóság: A réz természetes korrózióállósága hosszú élettartamot és megbízható működést garantál.
- Hővezetés: Kiváló hővezető képessége miatt ideális fűtési és hűtési rendszerekhez.
- Antibakteriális tulajdonságok: A réz antibakteriális hatása hozzájárul a tiszta és egészséges vízszállításához.
- Tartósság: A megfelelően szerelt rézcső idomelemek évtizedekig problémamentesen szolgálnak.
- Sokoldalúság: Számos különböző típusban és méretben elérhető, így szinte minden alkalmazáshoz megtalálható a megfelelő idom.
- Könnyű szerelhetőség: Különböző szerelési technikák léteznek (forrasztás, préselés, menetes), amelyek lehetővé teszik a gyors és hatékony munkavégzést.
- Esztétikus megjelenés: A réz természetes fénye elegáns megjelenést kölcsönöz a rendszereknek.
- Újrahasznosíthatóság: A réz egyike a legjobban újrahasznosítható fémeknek, így környezetbarát választás.
A Rézcső Idomelemek Leggyakoribb Alkalmazási Területei
- Vízvezeték rendszerek: Ivóvíz, használati melegvíz és hidegvíz szállítására lakóépületekben, ipari létesítményekben és közintézményekben.
- Fűtési rendszerek: Központi fűtés, padlófűtés és egyéb hőleadó rendszerekhez.
- Klíma- és hűtőrendszerek: Hűtőközegek szállítására.
- Gázvezeték rendszerek: Bizonyos típusú gázok szállítására (szigorú előírások betartásával).
- Ipari alkalmazások: Különböző folyadékok és gázok szállítására speciális ipari környezetekben.
A Rézcső Idomelemek Széles Választéka: Típusok és Jellemzők
A rézcső idomelemek rendkívül sokféle formában és méretben léteznek, hogy megfeleljenek a legkülönbözőbb szerelési igényeknek. A leggyakoribb típusok a következők:
Könyökök (Réz Könyök Idomok)
A könyökök a csővezetékek irányának megváltoztatására szolgálnak. Különböző szögben készülnek, a leggyakoribbak a 45 fokos és a 90 fokos könyökök. Léteznek továbbá egyenes és belső menetes, valamint külső menetes változatok is.

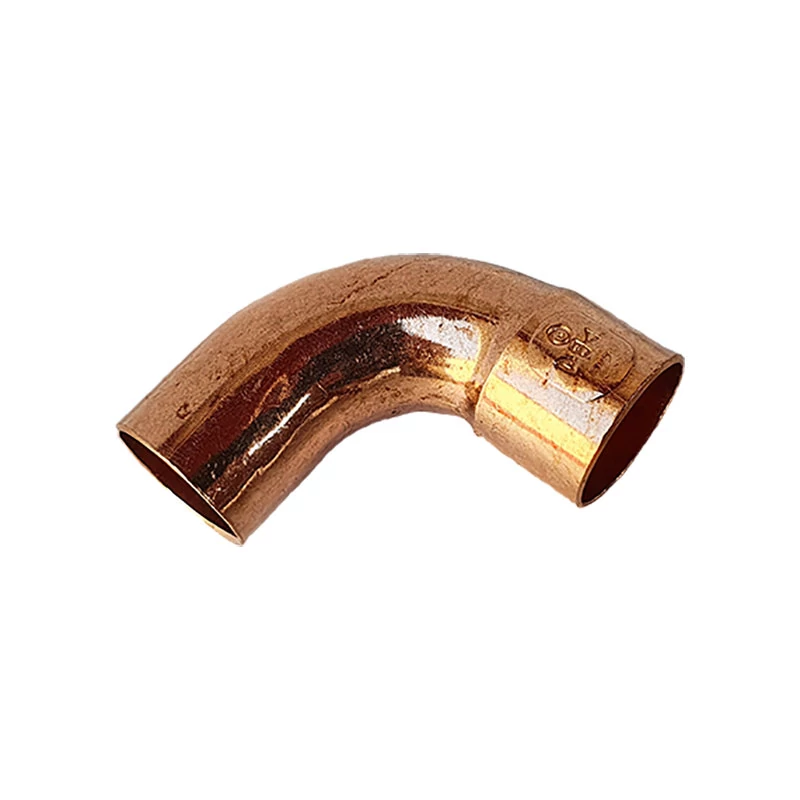

- 90 fokos könyök: A csővezeték derékszögű elfordítására.

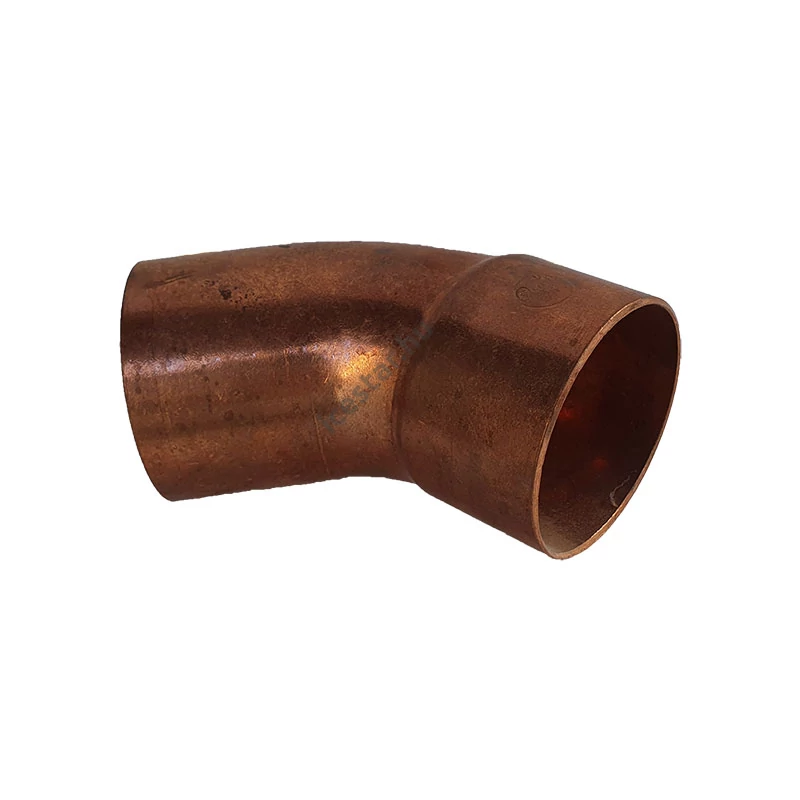

- 45 fokos könyök: A csővezeték enyhébb szögű elfordítására.
- Hosszú ívű könyök: Kisebb áramlási ellenállást biztosít.
- Rövid ívű könyök: Kisebb helyigényű szerelésekhez.
- Belső menetes könyök: Menetes csatlakozáshoz belső menettel.
- Külső menetes könyök: Menetes csatlakozáshoz külső menettel.
T-idomok (Réz T-idomok)
A T-idomok lehetővé teszik egy harmadik csővezeték becsatlakozását a meglévő rendszerbe. Léteznek egyenlő és szűkített ágú T-idomok.
- Egyenlő T-idom: Mindhárom ága azonos átmérőjű.
- Szűkített T-idom: A harmadik ága kisebb átmérőjű.
- Redukáló T-idom: Két különböző átmérőjű csővezeték összekötésére szolgál, miközben egy harmadik ágat is biztosít.
- Menetes T-idom: Menetes csatlakozási lehetőséggel.
Keresztidomok (Réz Keresztidomok)
A keresztidomok négy csővezeték összekötésére szolgálnak egy pontban.
- Egyenlő keresztidom: Mind a négy ága azonos átmérőjű.
- Szűkített keresztidom: Legalább egy ága eltérő átmérőjű.
Redukciók (Réz Redukciók)
A redukciók különböző átmérőjű csővezetékek összekötésére használatosak.
- Koncentrikus redukció: A két csővezeték középvonala egybeesik.
- Excentrikus redukció: A két csővezeték középvonala nem esik egybe, ami megakadályozza a folyadék felgyülemlését.
- Hüvelyes redukció: Rövid, hüvelyszerű idom két különböző belső átmérővel.
Nippelek (Réz Nippelek)
A niplik rövid csőszakaszok külső menettel mindkét végükön, amelyek két belső menetes idom vagy szerelvény összekötésére szolgálnak.
- Egyenlő nipli: Mindkét vége azonos átmérőjű.
- Szűkített nipli: Két különböző átmérőjű belső menetes idom összekötésére.
- Hosszú nipli: Hosszabb menetes szakasszal.
- Rövid nipli: Rövid menetes szakasszal.
Hollanderek (Réz Hollanderek)
A hollanderek oldható kötéseket biztosítanak két csővezeték vagy egy csővezeték és egy szerelvény között. Lehetővé teszik a későbbi szétszerelést karbantartás vagy csere céljából.
- Lapostömítéses hollander: Lapos tömítőfelülettel.
- Kúpos tömítéses hollander: Kúpos tömítőfelülettel.
- Belső menetes hollander: Belső menettel rendelkező csatlakozáshoz.
- Külső menetes hollander: Külső menettel rendelkező csatlakozáshoz.
Végzárók (Réz Végzárók)
A végzárók a csővezetékek nyitott végeinek lezárására szolgálnak.
- Kupak: Belső menettel rendelkező végzáró.
- Dugó: Külső menettel rendelkező végzáró.
Csatlakozók (Réz Csatlakozók)
A csatlakozók két azonos vagy különböző típusú csővezeték közvetlen összekötésére szolgálnak.
- Egyenes csatlakozó: Két azonos átmérőjű csővezeték összekötésére.
- Redukáló csatlakozó: Két különböző átmérőjű csővezeték összekötésére.
Speciális Idomok
A fentieken kívül számos speciális rézcső idom létezik, amelyek egyedi szerelési feladatokhoz készültek, például:
- Állítható könyökök: Változtatható szögű csatlakozást tesznek lehetővé.
- Szifonok: Bűzzáró funkciót látnak el.
- Visszacsapó szelepek: Megakadályozzák a folyadék visszaáramlását.
- Gömbcsapok: A csővezeték elzárására szolgálnak.
A Rézcső Idomelemek Szerelési Technikái: Forrasztás, Préselés, Menetes Kötések
A rézcső idomelemek szereléséhez többféle technika áll rendelkezésre, amelyek mindegyike sajátos előnyökkel és hátrányokkal rendelkezik. A leggyakoribb módszerek a forrasztás, a préselés és a menetes kötések.
Forrasztás (Rézcső Idomok Forrasztása)
A forrasztás egy hagyományos és széles körben elterjedt módszer a rézcső idomelemek rögzítésére. A folyamat során egy olvadáspontja alacsonyabb fémötvözetet (forrasztóanyagot) olvasztanak a cső és az idom illeszkedési felületei közé, létrehozva egy erős és tömör kötést.
A Forrasztás Lépései:
- A cső és az idom előkészítése: A cső végét meg kell tisztítani a sorjától és a szennyeződésektől. Az idom belső felületét is meg kell tisztítani, gyakran drótkefével.
- Folyasztószer felvitele: A folyasztószer segít eltávolítani az oxidréteget és elősegíti a forrasztóanyag terjedését. A cső külső és az idom belső felületére is fel kell kenni.
- Az idom összeillesztése a csővel: Az idomot rá kell tolni a csőre a megfelelő mélységig.
- A munkaterület felmelegítése: Propán-bután vagy acetilén-oxigén lánggal egyenletesen fel kell melegíteni az idom és a cső találkozási pontját.
- A forrasztóanyag bevezetése: Amikor a munkaterület elérte a megfelelő hőmérsékletet (a folyasztószer elkezd gyöngyözni), a forrasztóanyagot hozzá kell érinteni a csatlakozáshoz. A hő hatására a forrasztóanyag megolvad és kapilláris hatás révén beszívódik az illesztési hézagba.
- A kötés lehűtése: A lángot el kell távolítani, és a kötést hagyni kell magától lehűlni. Nem szabad vízzel hűteni, mert az gyengítheti a kötést.
- A felesleges folyasztószer eltávolítása: A lehűlt kötésről nedves ronggyal el kell távolítani a maradék folyasztószert, mivel az korrozív lehet.
A Forrasztás Előnyei:
- Erős és tartós kötést eredményez.
- Relatíve alacsony költségű (az eszközök és anyagok tekintetében).
- Széles körben elterjedt technika, sok szakember ért hozzá.
A Forrasztás Hátrányai:
- Tűzveszélyes folyamat, megfelelő óvintézkedések szükségesek.
- Időigényesebb lehet, mint más módszerek.
- Szakértelmet és gyakorlatot igényel a tökéletes eredmény eléréséhez.
- Nehezen végezhető szűk helyeken.

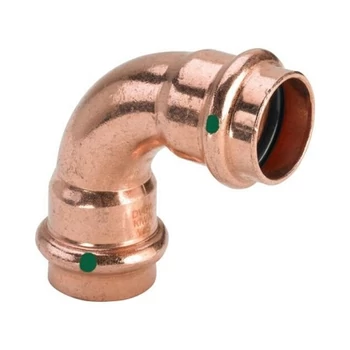

Préselés (Rézcső Idomok Préselése)
A préselés egy modern és gyors módszer a rézcső idomelemek rögzítésére. A speciális présgéppel és préspofákkal az idomot a csőre szorítják, létrehozva egy mechanikusan erős és tömör kötést.
A Préselés Lépései:
- A cső előkészítése: A cső végét le kell vágni derékszögben és meg kell tisztítani a sorjától.
- Az idom felhelyezése a csőre: Az idomot rá kell tolni a csőre a jelölésig.
- A présgép és a prés pofák kiválasztása: A használt csőátmérőnek és idomtípusnak megfelelő prés pofákat kell kiválasztani és a présgépbe helyezni.
- A préselés végrehajtása: A prés pofákat az idom köré kell helyezni a préselési ponton, majd a présgépet működésbe kell hozni. A gép nagy erővel összenyomja az idomot a csővel, létrehozva a kötést.
- A kötés ellenőrzése: A préselés után ellenőrizni kell a kötés tömörségét és a préselés helyességét.
A Préselés Előnyei:
- Gyors és hatékony szerelési módszer.
- Tiszta és biztonságos folyamat, nincs szükség nyílt lángra.
- Kevésbé függ a szerelő kézügyességétől, egyenletesebb minőségű kötéseket eredményez.
- Szűk helyeken is könnyebben elvégezhető.
A Préselés Hátrányai:
- Magasabb beruházási költség (présgép és prés pofák).
- Speciális szerszámok szükségesek.
- A kötés nem oldható meg roncsolás nélkül.
