Kapcsoló bekötése házilag – A részletes és érthető útmutató
Sokszor előfordulhat, hogy otthonunkban egy új lámpát szeretnénk felszerelni, vagy egy régi kapcsolót kell kicserélnünk. Bár a villanyszerelés komoly szakértelmet igényelhet, bizonyos alapvető feladatok, mint például egy egyszerű fali kapcsoló bekötése, kellő körültekintéssel és a megfelelő útmutatóval házilag is elvégezhetőek. Ebben a részletes cikkben lépésről lépésre végigvezetjük Önt a kapcsoló biztonságos és szakszerű bekötésének folyamatán.
Miért fontos a biztonság a kapcsoló bekötésekor?
Mielőtt belevágnánk a kapcsoló bekötésének részleteibe, elengedhetetlen hangsúlyozni a biztonság kiemelt fontosságát. Az elektromos áram veszélyes lehet, ezért minden munkálatot feszültségmentesített állapotban kell végezni. Soha ne kísérelje meg a kapcsoló bekötését, ha nem biztos a dolgában, vagy ha nem rendelkezik a szükséges ismeretekkel és eszközökkel. Ha bizonytalan, forduljon szakemberhez!
A legfontosabb biztonsági előírások:
- Minden esetben kapcsolja le az áramot a főkapcsolónál vagy a megfelelő biztosítéknál! Ellenőrizze, hogy valóban nincs-e feszültség a vezetékeken feszültségmérővel.
- Soha ne dolgozzon nedves kézzel vagy nedves környezetben elektromos berendezéseken!
- Használjon szigetelt szerszámokat a munka során.
- Győződjön meg arról, hogy a bekötött vezetékek biztonságosan rögzítettek és nincsenek szabadon lógó szálak.
- Ha bármilyen kétsége merül fel, ne folytassa a munkát, hívjon villanyszerelőt!

A kapcsoló bekötéséhez szükséges eszközök:
A sikeres és biztonságos munkavégzéshez a következő eszközökre lesz szüksége:
- Csavarhúzó készlet (lapos és csillagfejű)
- Feszültségmérő
- Kombinált fogó
- Csupaszító fogó
- Szigetelőszalag
- Új kapcsoló
- Szükség esetén vezetékek
- Kisméretű vízmérték (a kapcsoló függőleges beállításához)


A vezetékek azonosítása:
A kapcsoló bekötése előtt fontos azonosítani a meglévő vezetékeket. Általában a következő színekkel találkozhat:
- Fekete vagy barna: Fázisvezető (L) – Ezen van a feszültség.
- Kék: Nulla vezető (N) – Ez a visszatérő ág.
- Zöld-sárga: Földelő vezető (PE) – A biztonsági földelés.
Figyelem! A vezetékek színe eltérhet a régi vagy nem szabványos bekötéseknél. Mindig ellenőrizze a vezetékeket feszültségmérővel, mielőtt hozzáérne!
A kapcsoló bekötésének lépései:
- Áramtalanítás: Kapcsolja le az áramot a főkapcsolónál vagy a megfelelő biztosítéknál. Ellenőrizze feszültségmérővel, hogy a vezetékek valóban feszültségmentesek.
- A régi kapcsoló eltávolítása: Csavarozza le a régi kapcsoló burkolatát és óvatosan húzza ki a fali dobozból. Jegyezze meg a vezetékek bekötési sorrendjét vagy készítsen róla fényképet. Csavarozza ki a vezetékeket a régi kapcsolóból.
- A vezetékek előkészítése: A csupaszító fogóval óvatosan távolítsa el a vezetékek végéről a szigetelést kb. 1 cm hosszan. Ügyeljen arra, hogy a rézszálak ne sérüljenek meg.

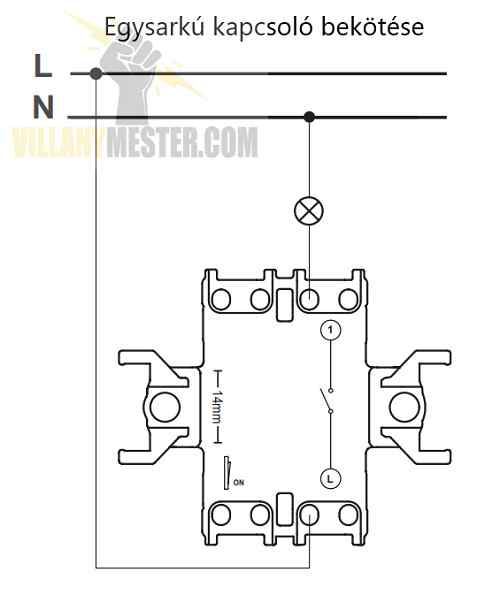

- Az új kapcsoló bekötése: A kapcsoló hátoldalán általában jelölések találhatók a vezetékek bekötéséhez (pl. L, 1, 2). Egy egyszerű egypólusú kapcsolónál a fázisvezetőt (fekete vagy barna) kell a bemeneti oldalra (L vagy 1) kötni, a lámpához menő vezetéket pedig a kimeneti oldalra (pl. 2). A nulla vezető (kék) és a földelő vezető (zöld-sárga) általában nem a kapcsolóba, hanem közvetlenül a kötődobozban kerül összekötésre. Ha a régi kapcsolóban is volt földelés bekötve, akkor az új kapcsolón is kell lennie földelési pontnak, ahova a zöld-sárga vezetéket csatlakoztatni kell.
- A vezetékek rögzítése: Szorosan húzza meg a csavarokat a kapcsolón, hogy a vezetékek biztonságosan rögzítve legyenek. Ellenőrizze, hogy nincsenek-e szabadon lógó rézszálak.
- A kapcsoló elhelyezése a fali dobozban: Óvatosan hajtsa vissza a vezetékeket a fali dobozba, és helyezze be az új kapcsolót. A kisméretű vízmérték segítségével ellenőrizze, hogy a kapcsoló függőlegesen áll-e, mielőtt rögzítené a csavarokkal.
- A burkolat felszerelése: Helyezze vissza a kapcsoló burkolatát és csavarozza be.
- Áram visszakapcsolása és tesztelés: Kapcsolja vissza az áramot a főkapcsolónál vagy a biztosítéknál. Ellenőrizze, hogy a kapcsoló megfelelően működik-e a lámpa fel- és lekapcsolásával.

Gyakori hibák a kapcsoló bekötésekor:
- Rossz vezeték bekötés: A fázis és a nulla vezető felcserélése működési problémákhoz vagy akár veszélyes helyzetekhez vezethet.
- Laza kötések: A nem megfelelően meghúzott csavarok instabil kapcsolatot eredményezhetnek, ami túlmelegedéshez vagy ívképződéshez vezethet.
- Sérült szigetelés: A vezetékek sérült szigetelése rövidzárlatot okozhat.
- Földelés hiánya: A földelés a biztonság szempontjából kiemelten fontos, hiánya áramütés veszélyét növeli.

Speciális esetek: Kétpólusú és váltókapcsolók bekötése
A bonyolultabb kapcsolótípusok, mint például a kétpólusú vagy a váltókapcsolók bekötése már nagyobb szakértelmet igényel. Ezeknél a kapcsolóknál több vezeték csatlakozik, és a bekötési séma eltér az egyszerű egypólusú kapcsolótól. Ha ilyen típusú kapcsolót szeretne bekötni, javasoljuk, hogy konzultáljon villanyszerelővel.
Összefoglalás
A kapcsoló házilagos bekötése megfelelő előkészülettel és a biztonsági előírások betartásával elvégezhető feladat lehet. Azonban mindig tartsa szem előtt a biztonságot, és ha bizonytalan, kérjen segítséget szakembertől. Reméljük, hogy ez a részletes útmutató segített Önnek a kapcsoló bekötésének megértésében és elvégzésében. Ne feledje, a pontosság és a körültekintés elengedhetetlen a sikeres munkához!
