A Moduláris Váltókapcsolók Részletes Kézikönyve: Működés, Alkalmazás és Kiválasztás
A modern elektromos rendszerek nélkülözhetetlen elemei a moduláris váltókapcsolók, amelyek sokoldalúságukkal és megbízhatóságukkal kiemelkednek a hagyományos kapcsolók közül. Ez a részletes kézikönyv átfogó képet nyújt a moduláris váltókapcsolók működéséről, különböző típusairól, alkalmazási területeiről, valamint a kiválasztásukhoz és telepítésükhöz szükséges legfontosabb szempontokról. Célunk, hogy Ön teljes körű ismereteket szerezzen ezen kulcsfontosságú alkatrészekről, és képes legyen a legmegfelelőbb megoldást választani az adott feladathoz.
A Moduláris Váltókapcsolók Működési Elve és Alapvető Felépítése
A moduláris váltókapcsolók olyan elektromechanikus eszközök, amelyek egy vagy több áramkör megszakítására vagy összekapcsolására szolgálnak. Működésük alapja egy mozgatható érintkezőrendszer, amelyet egy vezérlőmechanizmus működtet. Amikor a kapcsoló működésbe lép (például egy külső erő hatására vagy egy elektromágneses tér által), az érintkezők helyzetüket megváltoztatják, ezáltal az áramkör vagy megszakad, vagy létrejön. A moduláris jelző arra utal, hogy ezek a kapcsolók szabványos méretekkel és csatlakozási pontokkal rendelkeznek, ami lehetővé teszi, hogy könnyen beilleszthetők legyenek különböző elektromos elosztószekrényekbe és rendszerekbe, egymás mellé szerelve, helytakarékos és átlátható módon.
Az Érintkezőrendszer Felépítése és Működése
A moduláris váltókapcsolók központi eleme az érintkezőrendszer. Ez általában egy vagy több rögzített és mozgó érintkezőből áll. A mozgó érintkezőket egy rugós mechanizmus tartja alaphelyzetben (nyitott vagy zárt állapotban). A kapcsoló működtetésekor (kézi erővel, relé által stb.) ez a mechanizmus legyőzi a rugóerőt, és a mozgó érintkezőket a másik pozícióba kényszeríti, létrehozva vagy megszakítva az elektromos kapcsolatot a rögzített érintkezőkkel. A jó minőségű moduláris váltókapcsolók érintkezői speciális anyagokból készülnek (például ezüstötvözetekből), hogy biztosítsák az alacsony átmeneti ellenállást és a hosszú élettartamot, még gyakori kapcsolás esetén is.
A Vezérlőmechanizmus Különböző Típusai
A moduláris váltókapcsolók működtetésére többféle vezérlőmechanizmus létezhet:
- Kézi működtetésű mechanizmus: Ezeknél a kapcsolóknál a felhasználó közvetlenül, kézzel mozgatja a kapcsolókart vagy gombot az érintkezők helyzetének megváltoztatásához.
- Elektromágneses működtetésű mechanizmus (relé): Ebben az esetben egy elektromágnes vonzza vagy taszítja a mozgó érintkezőket. Az elektromágnes egy tekercsből áll, amelyen áram folyik át, létrehozva egy mágneses mezőt.
- Motoros működtetésű mechanizmus: Nagyobb teljesítményű vagy automatizált rendszerekben motorok is működtethetik a kapcsolókat, lehetővé téve a távvezérlést és a programozott működést.
- Pneumatikus vagy hidraulikus működtetésű mechanizmus: Speciális ipari alkalmazásokban, ahol nagy erőkifejtésre van szükség, pneumatikus vagy hidraulikus rendszerek is használhatók a kapcsolók működtetésére.

A választott vezérlőmechanizmus függ a kapcsoló alkalmazási területétől, a szükséges kapcsolási sebességtől és a rendelkezésre álló vezérlőjelektől.
A Moduláris Felépítés Előnyei
A moduláris felépítés számos előnnyel jár az elektromos rendszerek tervezése és karbantartása szempontjából:
- Rugalmasság és bővíthetőség: A moduláris kialakítás lehetővé teszi, hogy a kapcsolók könnyen hozzáadhatók vagy eltávolíthatók a rendszerből anélkül, hogy a teljes elosztószekrény szerkezetét meg kellene változtatni.
- Helytakarékosság: A szabványos méreteknek köszönhetően a kapcsolók optimálisan helyezhetők el az elosztószekrényben, maximalizálva a rendelkezésre álló helyet.
- Egyszerű telepítés és karbantartás: A szabványos csatlakozási pontok és a könnyű hozzáférhetőség jelentősen leegyszerűsíti a telepítési és karbantartási munkálatokat.
- Átláthatóság és rendszerezettség: A moduláris felépítés segít egy átlátható és jól rendszerezett elektromos rendszer kialakításában, ami megkönnyíti a hibakeresést és a későbbi módosításokat.
- Költséghatékonyság: A szabványosított gyártás és a könnyű telepítés hozzájárulhat a rendszer összköltségének csökkentéséhez.
A Moduláris Váltókapcsolók Különböző Típusai és Jellemzőik
A moduláris váltókapcsolók széles választéka áll rendelkezésre, amelyek különböző funkciókkal és jellemzőkkel rendelkeznek, hogy megfeleljenek a legkülönbözőbb alkalmazási igényeknek. A leggyakoribb típusok közé tartoznak a kézi működtetésű kapcsolók, a relék, a kontaktorok, a megszakítók és a speciális funkciójú moduláris eszközök.

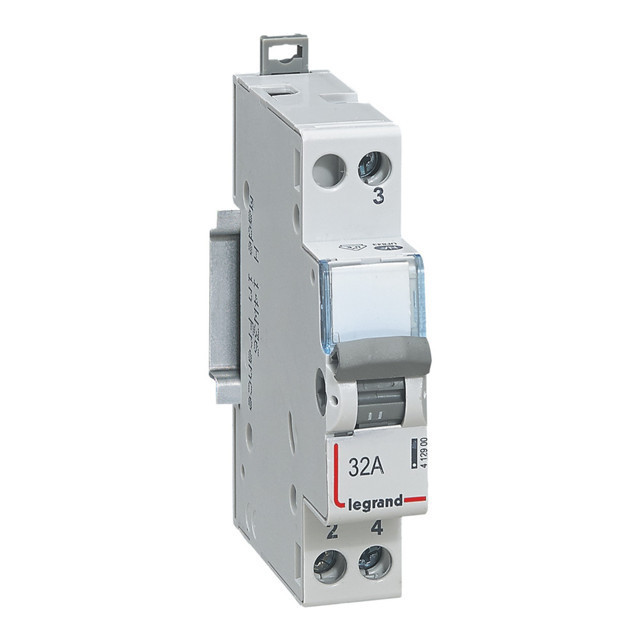

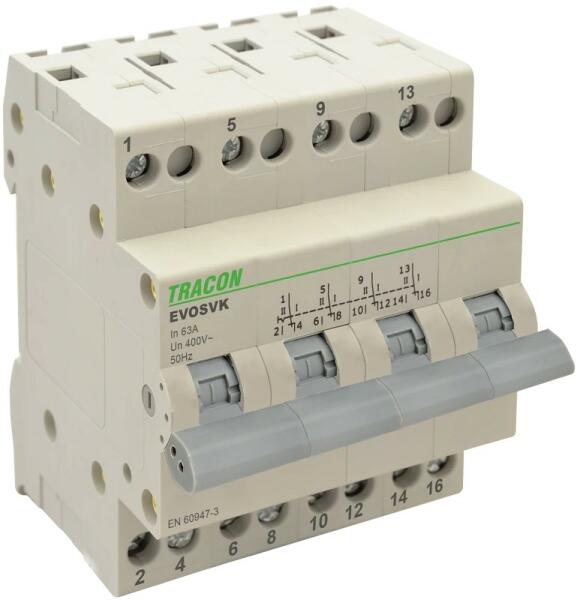

Kézi Működtetésű Moduláris Váltókapcsolók
Ezek a kapcsolók a legegyszerűbb típusok közé tartoznak, ahol a felhasználó közvetlenül mozgatja a kapcsolókart vagy gombot az áramkör ki- vagy bekapcsolásához. Gyakran használják világítási áramkörök, kisebb gépek vagy berendezések kézi vezérlésére. A moduláris kialakítás itt is előnyt jelent a könnyű beépíthetőség és a helytakarékosság szempontjából.
Elektromágneses Relék (Relay)
A relék olyan elektromágneses működtetésű kapcsolók, amelyek egy vezérlőáramkör segítségével kapcsolnak egy vagy több másik áramkört. A vezérlőáramkörben folyó áram egy elektromágnest hoz létre, amely vonzza vagy taszítja a mozgó érintkezőket, ezáltal megváltoztatva a kapcsolt áramkörök állapotát. A moduláris relék széles körben alkalmazhatók automatizálási feladatokban, vezérlőrendszerekben és interfészként különböző elektronikus áramkörök között.
A Relék Főbb Jellemzői:
- Tekercsfeszültség: A vezérlőáramkör feszültsége, amely a relé működéséhez szükséges (pl. 12V DC, 24V DC, 230V AC).
- Érintkező konfiguráció: A relé által kapcsolt áramkörök száma és típusa (pl. NO – Normally Open, NC – Normally Closed, CO – Changeover).
- Terhelhetőség: A maximális áram és feszültség, amelyet a relé érintkezői biztonságosan képesek kapcsolni.
- Kapcsolási sebesség: Az az idő, amely alatt a relé érintkezői átváltanak egyik állapotból a másikba.
- Élettartam: A kapcsolások maximális száma, amelyet a relé meghibásodás nélkül képes elvégezni.
Kontaktorok
A kontaktorok nagy áramú elektromágneses kapcsolók, amelyeket általában motorok, fűtőberendezések és más nagy teljesítményű fogyasztók vezérlésére használnak. A relékhez hasonlóan egy vezérlőáramkör működteti az elektromágnest, amely a főáramkör érintkezőit kapcsolja. A moduláris kontaktorok robusztusabb felépítésűek, és nagyobb áramok kapcsolására alkalmasak, mint a relék.
A Kontaktorok Főbb Jellemzői:
- Névleges áram: A maximális áram, amelyet a kontaktor folyamatosan képes vezetni.
- Névleges feszültség: A maximális feszültség, amellyel a kontaktor működhet.
- Pólusszám: Azon független áramutak száma, amelyeket a kontaktor kapcsolni képes (pl. 1-pólusú, 3-pólusú).
- Segédérintkezők: További érintkezők, amelyek visszajelzésre vagy más vezérlési feladatokra használhatók.
- Mechanikai és elektromos élettartam: A kapcsolások maximális száma mechanikai és terhelés alatti kapcsolás esetén.

Megszakítók (Circuit Breakers)
A megszakítók olyan védelmi eszközök, amelyek automatikusan megszakítják az áramkört hiba esetén (pl. túláram, rövidzárlat). A moduláris megszakítók lehetővé teszik a könnyű beépítést az elosztószekrénybe, és különböző kioldási karakterisztikákkal (pl. B, C, D) rendelkeznek, amelyek meghatározzák, hogy milyen gyorsan és milyen áramértéknél lépnek működésbe. A megszakítók alapvető fontosságúak az elektromos rendszerek biztonságának szavatolásában.
A Megszakítók Főbb Jellemzői:

- Névleges áram: A maximális áram, amelyet a megszakító folyamatosan képes vezetni anélkül, hogy kioldana.
- Kioldási karakterisztika: Meghatározza a kioldási időt a túláram mértékének függvényében.
- Rövidzárlati megszakító képesség: A maximális áram, amelyet a megszakító biztonságosan meg tud szakítani rövidzárlat esetén.
- Pólusszám: Azon áramutak száma, amelyeket a megszakító véd.
- Védettségi fokozat (IP-védettség): A megszakító burkolatának védelme a szilárd testek és a víz behatolása ellen.

Speciális Funkciójú Moduláris Váltókapcsolók
A fent említett alapvető típusokon kívül számos speciális funkciójú moduláris váltókapcsoló létezik, amelyek specifikus alkalmazási területekre lettek kifejlesztve:
Impulzusrelék (Bistable Relays)
Az impulzusrelék egy rövid impulzus hatására megváltoztatják az érintkezőik állapotát, és ebben az állapotban maradnak a következő impulzusig. Energiatakarékos megoldást jelentenek olyan alkalmazásokban, ahol az állapotot hosszabb ideig fenn kell tartani (pl. világításvezérlés nagy épületekben).

Időrelék (Timer Relays)
Az időrelék lehetővé teszik az áramkörök késleltetett be- vagy kikapcsolását. Különböző időzítési funkciókkal rendelkezhetnek (pl. késleltetett bekapcsolás, késleltetett kikapcsolás, impulzusgenerálás), és széles körben alkalmazzák őket automatizálási és vezérlési feladatokban.
Lépcsőházi automaták
A lépcsőházi automaták egy bekapcsoló impulzus után egy előre beállított ideig bekapcsolva tartják a világítást, majd automatikusan kikapcsolnak. Energiatakarékos megoldást jelentenek lépcsőházak, folyosók és más közös területek világításának vezérlésére.
Szürkületkapcsolók
A szürkületkapcsolók a környezeti fényerősségtől függően kapcsolják be vagy ki az áramkört (pl. kültéri világítás). Egy beépített fényérzékelő figyeli a fényviszonyokat, és automatikusan működteti a kapcsolót a beállított küszöbérték elérésekor.

Feszültségfigyelő relék
A feszültségfigyelő relék folyamatosan ellenőrzik a hálózati feszültséget, és ha az egy beállított tartományon kívül esik (túlfeszültség vagy alacsony feszültség), automatikusan lekapcsolják a védendő berendezéseket, megelőzve ezzel a károsodásukat.
Áramfigyelő relék
Az áramfigyelő relék az áramkörben folyó áram nagyságát figyelik, és ha az egy beállított értéket túllép vagy alatta marad, beavatkoznak (pl. riasztást adnak le vagy lekapcsolják az áramkört).
A Moduláris Váltókapcsolók Alkalmazási Területei
A moduláris váltókapcsolók sokoldalúságuknak köszönhetően rendkívül széles körben alkalmazhatók a legkülönbözőbb területeken:
Épületautomatizálás és Intelligens Otthonok
Az épületautomatizálási rendszerekben és az intelligens otthonokban a moduláris váltókapcsolók kulcsszerepet játszanak a világítás, a fűtés, a szellőzt
