Olvadóbiztosíték Méretezés: A Teljes Útmutató a Biztonságos Elektromos Rendszerekhez
Az elektromos rendszerek biztonságos és megbízható működése elengedhetetlen a modern világban. Ennek egyik kulcsfontosságú eleme az olvadóbiztosíték, amelynek megfelelő méretezése kritikus fontosságú a berendezések és az emberi élet védelme szempontjából. Ebben a részletes útmutatóban minden fontos szempontot feltárunk az olvadóbiztosítékok méretezésével kapcsolatban, hogy Ön biztos lehessen az elektromos rendszere biztonságában.
Miért olyan fontos az olvadóbiztosítékok megfelelő méretezése?
A nem megfelelően méretezett olvadóbiztosíték komoly veszélyeket rejthet magában. Ha a biztosíték túl kicsi, akkor indokolatlanul gyakran fog kiolvadni, ami zavarokat okozhat a működésben. Ha viszont túl nagy, akkor nem fog megfelelően védeni a túláram és a rövidzárlat okozta károktól, ami tüzet, berendezéskárosodást vagy akár személyi sérülést is okozhat.
Az olvadóbiztosíték fő feladatai:
- A túláram elleni védelem biztosítása.
- A rövidzárlat okozta károk megelőzése.
- Az elektromos berendezések élettartamának meghosszabbítása.
- A személyi biztonság garantálása.
Az olvadóbiztosíték méretezésének alapelvei
Az olvadóbiztosíték méretezése több tényezőtől függ, és gondos mérlegelést igényel. A legfontosabb szempontok a következők:
1. A terhelés névleges árama (<$I_n$>)
Ez az az áramerősség, amelyet az elektromos berendezés normál működés közben felvesz. A biztosíték névleges áramának (<$I_{biztosíték}$>) nagyobbnak kell lennie a terhelés névleges áramánál, de nem szabad túllépnie a vezetékek terhelhetőségét.
Általános szabályként elmondható, hogy a biztosíték névleges árama a terhelés névleges áramának 1,25-szöröse lehet, de ezt a konkrét alkalmazás és a terhelés jellege befolyásolhatja.
Képletben kifejezve: $$I_{biztosíték} \ge 1.25 \times I_n$$
2. A vezetékek terhelhetősége (<$I_z$>)
A vezetékeknek el kell bírniuk a rajtuk átfolyó áramot anélkül, hogy túlmelegednének. A biztosíték névleges áramának nem szabad meghaladnia a vezetékek megengedett terhelhetőségét.
Képletben kifejezve: $$I_{biztosíték} \le I_z$$
3. A bekapcsolási áramlökések
Bizonyos elektromos berendezések (pl. motorok, transzformátorok) bekapcsoláskor jelentős áramlökést okozhatnak. A biztosítéknak ezt az áramlökést ki kell bírnia anélkül, hogy kiolvadna. Ilyen esetekben speciális karakterisztikájú biztosítékokat kell alkalmazni.
4. A környezeti hőmérséklet
A környezeti hőmérséklet befolyásolhatja a biztosíték működését és a vezetékek terhelhetőségét. Magasabb hőmérsékleten a biztosíték hamarabb kiolvadhat, és a vezetékek terhelhetősége is csökkenhet.
5. A szabványok és előírások
Az olvadóbiztosítékok méretezésénél figyelembe kell venni a vonatkozó nemzeti és nemzetközi szabványokat (pl. IEC, DIN). Ezek a szabványok részletes előírásokat tartalmaznak a biztosítékok kiválasztására és beépítésére vonatkozóan.

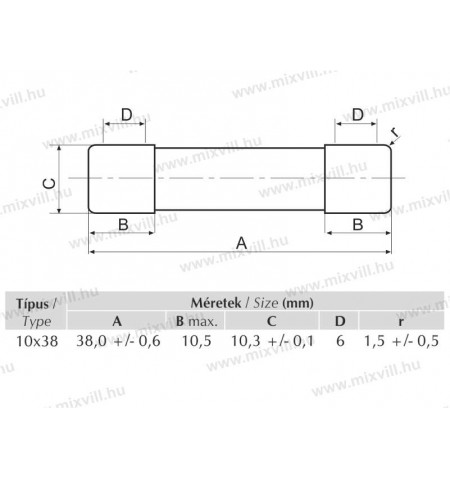

Az olvadóbiztosítékok típusai és karakterisztikái
Különböző típusú olvadóbiztosítékok léteznek, amelyek eltérő karakterisztikával rendelkeznek, és különböző alkalmazásokhoz ideálisak. A leggyakoribb típusok:
NH biztosítékok
Nagy áramok védelmére szolgálnak az ipari és kereskedelmi alkalmazásokban.
D és DO biztosítékok (D01, D02, DII, DIII, DIV)
Háztartási és kisipari alkalmazásokban elterjedtek.
Kismegszakítók (automata biztosítékok)
Újra bekapcsolható védelmi eszközök, amelyek egyre inkább felváltják az olvadóbiztosítékokat bizonyos alkalmazásokban.
A biztosítékok karakterisztikája (pl. gG, aM)
A karakterisztika azt mutatja meg, hogy a biztosíték milyen gyorsan olvad ki különböző túláramok esetén. A gG karakterisztika általános célú védelemre alkalmas, míg az aM karakterisztika motorok védelmére specializált.
Hogyan történik az olvadóbiztosíték tényleges méretezése?
A pontos olvadóbiztosíték méretezése szakértelmet igényel. Általánosságban a következő lépéseket követik:
- A védendő áramkör vagy berendezés névleges áramának meghatározása.
- A vezetékek terhelhetőségének ellenőrzése.
- A várható bekapcsolási áramlökések figyelembevétele.
- A környezeti hőmérséklet hatásának becslése.
- A vonatkozó szabványok és előírások tanulmányozása.
- A megfelelő biztosítéktípus és karakterisztika kiválasztása.
- A biztosíték névleges áramának megválasztása úgy, hogy az nagyobb legyen a terhelés névleges áramánál, de ne haladja meg a vezetékek terhelhetőségét, és bírja a bekapcsolási áramlökéseket.
- A biztosíték megszakítási képességének ellenőrzése. Ez a maximális áram, amelyet a biztosíték biztonságosan meg tud szakítani. Nagyobb rövidzárlati áramok esetén nagyobb megszakítási képességű biztosítékot kell választani.
Példa az olvadóbiztosíték méretezésére:
Tegyük fel, hogy egy elektromos motor névleges árama 10 A. A vezetékek terhelhetősége 16 A. A motor bekapcsolásakor jelentős áramlökés várható. Ebben az esetben egy aM karakterisztikájú, 16 A-es olvadóbiztosíték lehet a megfelelő választás, mivel ez képes elviselni a bekapcsolási áramlökést, ugyanakkor védi a motort a tartós túláramtól.
Gyakori hibák az olvadóbiztosíték méretezésénél
Sajnos gyakran előfordulnak hibák az olvadóbiztosítékok méretezése során, amelyek komoly következményekkel járhatnak:
- A terhelés névleges áramának alábecslése.
- A vezetékek terhelhetőségének figyelmen kívül hagyása.
- A bekapcsolási áramlökések figyelmen kívül hagyása.
- Nem megfelelő karakterisztikájú biztosíték kiválasztása.
- A szabványok és előírások figyelmen kívül hagyása.
- Túl nagy névleges áramú biztosíték beépítése a gyakori kiolvadások elkerülése érdekében (ez rendkívül veszélyes!).
Összefoglalás
Az olvadóbiztosítékok megfelelő méretezése elengedhetetlen az elektromos rendszerek biztonságos és megbízható működéséhez. A méretezés során figyelembe kell venni a terhelés névleges áramát, a vezetékek terhelhetőségét, a bekapcsolási áramlökéseket, a környezeti hőmérsékletet és a vonatkozó szabványokat. Ha bizonytalan a méretezésben, mindig forduljon képzett villanyszerelőhöz a súlyos balesetek és károk elkerülése érdekében.
Fontos tanácsok:
- Soha ne cseréljen le egy kiolvadt biztosítékot nagyobb névleges áramú biztosítékra!
- Rendszeresen ellenőrizze az elektromos rendszerét és a biztosítékokat.
- Bármilyen rendellenesség esetén hívjon szakembert!
Reméljük, hogy ez a részletes útmutató segített megérteni az olvadóbiztosítékok méretezésének fontosságát és alapelveit. Ne feledje, az elektromos biztonság az első!
