Mi az az olvado biztosíték foglalat és miért elengedhetetlen az elektromos rendszerekben?
Az olvado biztosíték foglalat egy kritikus alkatrész minden elektromos áramkörben. Egyszerűen fogalmazva, ez az a mechanikai tartószerkezet, amelybe az olvado biztosítékot helyezzük. Azonban a funkciója messze túlmutat a puszta tartáson. A biztosíték foglalat biztosítja a megfelelő elektromos kapcsolatot a biztosíték és az áramkör többi része között, lehetővé téve, hogy a biztosíték hatékonyan ellássa védelmi feladatát. Amikor egy túláram vagy zárlat lép fel, a biztosítékban lévő vékony fém szál (az olvadó szál) felhevül és megolvad, megszakítva az áramkört és megakadályozva a további károsodást az elektromos berendezésekben és a vezetékekben. A biztosíték foglalat kulcsszerepet játszik abban, hogy ez a folyamat biztonságosan és megbízhatóan végbemenjen. Egy rosszul megtervezett vagy nem megfelelően karbantartott biztosíték foglalat veszélyeztetheti az áramkör védelmét, ami súlyos következményekkel járhat, beleértve a tűzesetet és az elektromos berendezések tönkremenetelét.
Az olvado biztosíték foglalatok fontossága abban rejlik, hogy szerves részét képezik az elektromos biztonsági rendszernek. Nélkülük a biztosíték nem lenne képes hatékonyan működni. A foglalat biztosítja a stabil és biztonságos rögzítést, megakadályozva a véletlen érintkezést vagy a biztosíték kiesését. Emellett a különböző típusú biztosíték foglalatok lehetővé teszik a különböző méretű és típusú biztosítékok használatát, alkalmazkodva az adott áramkör igényeihez. A modern elektromos rendszerekben a biztosíték foglalatok gyakran kiegészítő funkciókkal is rendelkeznek, mint például a könnyű cserét biztosító mechanizmusok vagy a hibajelzők, amelyek megkönnyítik a karbantartást és a hibaelhárítást. Ezért a biztosíték foglalat nem csupán egy egyszerű tartozék, hanem egy alapvető fontosságú elem, amely hozzájárul az elektromos rendszerek biztonságos és zavartalan működéséhez.
Az olvado biztosíték foglalatok működési elve: Hogyan biztosítják az elektromos áramkörök védelmét?
Az olvado biztosíték foglalatok működési elve szorosan összefügg az olvado biztosítékokéval. A foglalat elsődleges feladata, mint már említettük, a biztosíték fizikai rögzítése és az elektromos áramkörbe való integrálása. Amikor az áram normál módon folyik az áramkörön keresztül, a biztosíték olvadó szála ellenállás nélkül vezeti az áramot. A biztosíték foglalat ebben az esetben egy egyszerű, de nélkülözhetetlen összekötő elemként funkcionál. Azonban, ha valamilyen okból túláram keletkezik az áramkörben – például egy rövidzárlat vagy egy túl sok fogyasztó egyidejű bekapcsolása miatt –, az áramerősség hirtelen megnő. Ez a megnövekedett áram hatására a biztosíték olvadó szála felmelegszik.
A biztosíték olvadó szála úgy van megtervezve, hogy egy adott áramerősség felett elérje az olvadáspontját. Amikor ez bekövetkezik, a szál megszakad, megszüntetve az áram folyását az áramkörben. Ebben a kritikus pillanatban a biztosíték foglalat biztosítja, hogy a megszakadt biztosíték biztonságosan a helyén maradjon, megakadályozva ezzel a további problémákat, például az ívképződést vagy a tűzveszélyt. A foglalat anyaga általában olyan szigetelőanyagból készül, amely ellenáll a hőnek és az elektromos áramnak, így tovább növelve a biztonságot. A különböző típusú biztosíték foglalatok eltérő mechanizmusokkal rendelkezhetnek a biztosíték rögzítésére és cseréjére, de az alapelv minden esetben ugyanaz: biztosítani a megbízható elektromos kapcsolatot és a biztonságos működést a biztosíték aktiválódása esetén is.
Fontos megjegyezni, hogy a biztosíték foglalatnak kompatibilisnek kell lennie a használt biztosíték típusával és méretével. A nem megfelelő foglalat nem biztosítja a stabil rögzítést és a megfelelő elektromos kontaktust, ami a biztosíték hibás működéséhez vagy akár az áramkör károsodásához vezethet. Ezért a biztosíték és a hozzá tartozó biztosíték foglalat kiválasztásakor mindig figyelembe kell venni az áramkör specifikációit és a biztonsági előírásokat. A megfelelően kiválasztott és telepített olvado biztosíték foglalat elengedhetetlen a hatékony túláramvédelemhez és az elektromos rendszerek biztonságos működéséhez.
Az olvado biztosíték foglalatok főbb típusai és azok jellemzői
Az olvado biztosíték foglalatok széles választéka áll rendelkezésre, amelyek különböző kialakításúak és különböző alkalmazási területekre specializálódtak. A leggyakoribb típusok közé tartoznak a csavaros biztosíték foglalatok, a betétes biztosíték foglalatok, a késes biztosíték foglalatok és a DIN sínre szerelhető biztosíték foglalatok. Mindegyik típusnak megvannak a sajátos előnyei és hátrányai, valamint az ideális felhasználási területei.
Csavaros biztosíték foglalatok
A csavaros biztosíték foglalatok az egyik legrégebbi és legelterjedtebb típus. Jellemzőjük, hogy a biztosítékot egy csavaros mechanizmus rögzíti a foglalatban. Ez a kialakítás biztosítja a stabil és megbízható elektromos kontaktust. A csavaros biztosíték foglalatok általában háztartási alkalmazásokban és kisebb ipari berendezésekben használatosak. Előnyük az egyszerű felépítés és a könnyű cserélhetőség. Hátrányuk lehet a nagyobb helyigény és az, hogy a csavaros kötés idővel meglazulhat, ami kontaktproblémákhoz vezethet.
Betétes biztosíték foglalatok
A betétes biztosíték foglalatok kompakt kialakításúak és gyakran panelre szerelhetőek. A biztosítékot egy rugós vagy szorító mechanizmus tartja a helyén. Ezek a foglalatok különösen alkalmasak olyan alkalmazásokhoz, ahol korlátozott a rendelkezésre álló hely. Számos elektronikai eszközben és vezérlőpanelben megtalálhatók. Előnyük a kis méret és az egyszerű beépíthetőség. Hátrányuk lehet, hogy a rugós mechanizmus idővel veszíthet a rugalmasságából, ami a kontaktus megbízhatatlanságához vezethet.
Késes biztosíték foglalatok
A késes biztosíték foglalatok nagyobb áramerősségekhez tervezett robusztus kialakításúak. A biztosítékot két vagy több kés alakú érintkező fogja közre, biztosítva a nagy felületű és stabil elektromos kapcsolatot. Ezek a foglalatok tipikusan ipari alkalmazásokban, nagy teljesítményű gépekben és elosztótáblákban használatosak. Előnyük a nagy áramterhelhetőség és a megbízható kontaktus. Hátrányuk a nagyobb méret és a bonyolultabb cserefolyamat lehet.

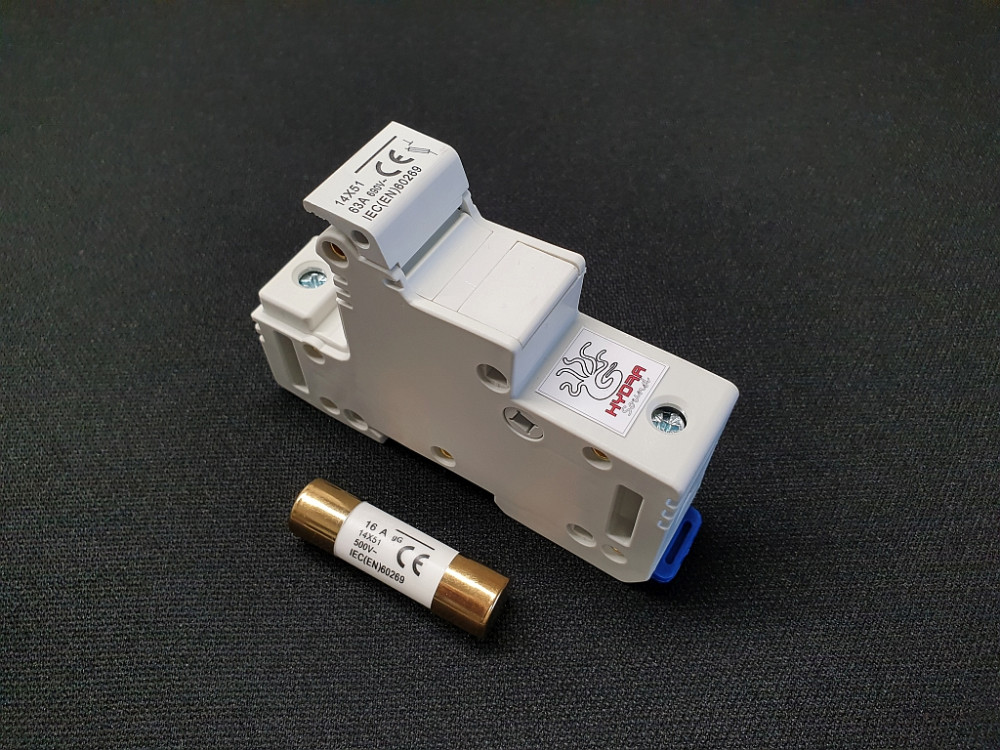

DIN sínre szerelhető biztosíték foglalatok
A DIN sínre szerelhető biztosíték foglalatok a modern ipari és épületvillamossági rendszerek elterjedt elemei. Ezek a foglalatok szabványos DIN sínekre pattinthatóak, ami lehetővé teszi a gyors és egyszerű telepítést és a moduláris felépítést az elosztótáblákban. Számos különböző méretű és típusú biztosítékhoz léteznek DIN sínre szerelhető foglalatok. Előnyük a könnyű telepítés, a helytakarékos kialakítás és a rugalmas bővíthetőség. Hátrányuk lehet, hogy bizonyos speciális biztosítéktípusokhoz nem áll rendelkezésre DIN sínre szerelhető változat.
A fenti fő típusokon kívül léteznek még speciális biztosíték foglalatok is, amelyeket egyedi alkalmazásokhoz terveztek, például gépjárművekhez, elektronikai áramkörökhöz vagy nagyfeszültségű rendszerekhez. A megfelelő biztosíték foglalat kiválasztása kulcsfontosságú az adott áramkör biztonságos és hatékony működéséhez, ezért mindig figyelembe kell venni az áramkör specifikációit, a környezeti feltételeket és a biztonsági előírásokat.
Hogyan válasszuk ki a megfelelő olvado biztosíték foglalatot az adott alkalmazáshoz?
A megfelelő olvado biztosíték foglalat kiválasztása kritikus fontosságú az elektromos rendszer biztonságos és megbízható működéséhez. Számos tényezőt kell figyelembe venni a döntés során, beleértve a használni kívánt biztosíték típusát és méretét, az áramkör névleges áramát és feszültségét, a környezeti feltételeket és a beépítési követelményeket.
Kompatibilitás a biztosíték típusával és méretével
Az első és legfontosabb szempont a biztosíték foglalat kompatibilitása a használni kívánt biztosíték típusával és méretével. A különböző típusú biztosítékok (pl. patronos, késes, csavaros) eltérő kialakításúak és méretűek, ezért csak a hozzájuk tervezett foglalatokba illeszkednek megfelelően. A nem megfelelő foglalat nem biztosítja a stabil rögzítést és a megfelelő elektromos kontaktust, ami a biztosíték hibás működéséhez vagy akár az áramkör károsodásához vezethet. Ezért mindig ellenőrizni kell a biztosíték és a foglalat specifikációit a kompatibilitás biztosítása érdekében.
Névleges áram és feszültség
A biztosíték foglalatnak meg kell felelnie az áramkör névleges áramának és feszültségének. A foglalatnak képesnek kell lennie a maximális üzemi áram tartós vezetésére anélkül, hogy túlmelegedne vagy károsodna. A feszültség szempontjából a foglalat szigetelési képességének elegendőnek kell lennie az áramkör maximális feszültségének elviseléséhez, elkerülve az áthúzást vagy a szivárgó áramot. A gyártók általában megadják a biztosíték foglalatok maximális áram- és feszültségértékeit, amelyeket a kiválasztás során figyelembe kell venni.
Környezeti feltételek
A biztosíték foglalat kiválasztásakor figyelembe kell venni azokat a környezeti feltételeket is, amelyeknek a foglalat ki lesz téve. Például, ha a foglalatot nedves vagy poros környezetben fogják használni, akkor olyan típust kell választani, amely rendelkezik megfelelő védettséggel a nedvesség és a szennyeződések ellen (IP védettség). Magas hőmérsékletű környezetben olyan anyagból készült foglalatra lehet szükség, amely ellenáll a hőnek és nem deformálódik el. Rezgéseknek kitett helyeken pedig olyan foglalat ajánlott, amely biztosítja a stabil rögzítést és megakadályozza a biztosíték kilazulását.
Beépítési követelmények
A beépítési követelmények szintén fontos szerepet játszanak a biztosíték foglalat kiválasztásában. A rendelkezésre álló hely, a rögzítési mód (pl. panelre szerelés, DIN sínre szerelés) és a csatlakozási lehetőségek mind befolyásolhatják a döntést. Például, ha egy elosztótáblában kell elhelyezni a biztosítékokat, akkor a DIN sínre szerelhető foglalatok lehetnek a legpraktikusabb megoldás. Ha pedig egy kompakt elektronikai eszközbe kell beépíteni a biztosítékot, akkor egy kis méretű betétes foglalat lehet az ideális választás.
Kiegészítő funkciók
Bizonyos alkalmazásokhoz szükség lehet olyan biztosíték foglalatokra, amelyek kiegészítő funkciókkal rendelkeznek. Ilyenek lehetnek például a hibajelző LED-ek, amelyek jelzik a biztosíték kiolvadását, vagy a könnyű cserét biztosító kioldó mechanizmusok. Az ilyen kiegészítő funkciók növelhetik a rendszer karbantartásának egyszerűségét és a hibaelhárítás hatékonyságát.
Összefoglalva, a megfelelő olvado biztosíték foglalat kiválasztása egy összetett folyamat, amely számos tényező figyelembevételét igényli. A kompatibilitás a biztosítékkal, a névleges áram és feszültség, a környezeti feltételek, a beépítési követelmények és a kiegészítő funkciók mind fontos szempontok, amelyek biztosítják az elektromos rendszer biztonságos és megbízható működését.
Az olvado biztosíték foglalatok helyes beszerelése és bekötése: Lépésről lépésre
Az olvado biztosíték foglalatok helyes beszerelése és bekötése elengedhetetlen a biztonságos és hatékony működéshez. A szakszerűtlen telepítés nemcsak a rendszer védelmét veszélyeztetheti, hanem súlyos balesetekhez is vezethet. Az alábbiakban egy
