A Nyomókapcsolók Átfogó Világa: Működés, Típusok és Alkalmazások
A nyomókapcsolók az elektronikai és elektrotechnikai rendszerek nélkülözhetetlen elemei, amelyek lehetővé teszik áramkörök ideiglenes vagy tartós megszakítását, illetve összekapcsolását egy fizikai behatás, leggyakrabban nyomás hatására. Egyszerűségük ellenére a nyomókapcsolók rendkívül sokoldalúak és a legkülönfélébb alkalmazásokban megtalálhatók az ipari automatizálástól kezdve a háztartási gépeken át egészen a szórakoztató elektronikai eszközökig. Ahhoz, hogy teljes mértékben megértsük a nyomókapcsolók jelentőségét és a bennük rejlő lehetőségeket, elengedhetetlen, hogy részletesen megvizsgáljuk működési elvüket, a különböző típusaikat, valamint azokat a kritériumokat, amelyek alapján a legmegfelelőbb kapcsolót választhatjuk ki egy adott feladathoz.
A Nyomókapcsolók Működési Elve
A nyomókapcsolók alapvető működési elve egy mechanikai mozgás hatására létrejövő elektromos kontaktus megváltozásán alapul. Amikor egy külső erő, például egy ujjnyomás hat a kapcsoló működtetőelemére (gomb, kar, stb.), a belső mechanizmus elmozdul, ami a kapcsoló érintkezőinek helyzetét megváltoztatja. Ez a változás az áramkör megszakítását (nyitott állapot) vagy összekapcsolását (zárt állapot) eredményezi. A nyomás megszűnésekor a legtöbb nyomókapcsoló egy rugós mechanizmus segítségével visszatér eredeti állapotába. A működési elv egyszerűsége ellenére a nyomókapcsolók belső felépítése és a felhasznált anyagok jelentősen befolyásolhatják a kapcsoló élettartamát, megbízhatóságát és a terhelhetőségét.
Az Elektromos Kontaktusok Működése
A nyomókapcsolók szívében az elektromos kontaktusok állnak, amelyek felelősek az áramkör tényleges ki- és bekapcsolásáért. Ezek a kontaktusok általában vezetőképes anyagból, például rézből vagy ezüstből készülnek, és úgy vannak kialakítva, hogy nyugalmi állapotban vagy egymással érintkeznek (zárt állapot), lehetővé téve az áram áramlását, vagy el vannak választva egymástól (nyitott állapot), megakadályozva az áram folyását. A működtetés során a mechanikai erő hatására a kontaktusok egymáshoz közelednek és érintkeznek, vagy éppen eltávolodnak egymástól. A kontaktusok kialakítása kritikus fontosságú a megbízható működés szempontjából. A megfelelő érintkezési felület, a megfelelő érintkezési nyomás és a kontaktusok tisztasága mind hozzájárulnak az alacsony átmeneti ellenálláshoz és a minimális energiaveszteséghez.
A Mechanikai Működtető Mechanizmus
A nyomókapcsolók mechanikai működtető mechanizmusa felelős a külső erő átviteléért az elektromos kontaktusokra. Ez a mechanizmus általában egy gombból, karból vagy más hasonló elemől áll, amelyhez egy belső összekötő rendszer kapcsolódik. A működtetőelemre gyakorolt nyomás hatására ez a rendszer elmozdítja a kontaktusokat. A mechanizmus kialakítása befolyásolja a kapcsoló működtetéséhez szükséges erőt, a működtetés sebességét és a kapcsoló általános érzetét. A robusztus és jól megtervezett mechanizmus biztosítja a kapcsoló hosszú távú megbízhatóságát és a konzisztens működést még ismételt használat esetén is.
A Visszatérítő Mechanizmus Szerepe
Sok nyomókapcsoló rendelkezik egy visszatérítő mechanizmussal, amely általában egy rugó formájában jelenik meg. Ennek a mechanizmusnak a feladata, hogy a nyomás megszűnésekor a kapcsolót automatikusan visszatérítse eredeti állapotába. Ez különösen fontos az olyan alkalmazásokban, ahol csak ideiglenes áramkör-változtatásra van szükség, például egy indítógomb esetében. A visszatérítő mechanizmus minősége és erőssége befolyásolja a kapcsoló reakcióidejét és a felhasználói élményt. A megfelelően kalibrált rugó biztosítja a gyors és megbízható visszatérést anélkül, hogy túlzott erőt kellene kifejteni a működtetéshez.
A Nyomókapcsolók Főbb Típusai
A nyomókapcsolók széles választékban érhetők el, amelyek különböző működési elvekkel, kialakításokkal és alkalmazási területekkel rendelkeznek. A leggyakoribb típusok közé tartoznak az impulzuskapcsolók, a reteszelő kapcsolók, a billenőkapcsolók, a forgókapcsolók és a membránkapcsolók. Mindegyik típusnak megvannak a sajátos előnyei és hátrányai, amelyek meghatározzák, hogy melyik alkalmazásra a legalkalmasabb.
Impulzuskapcsolók (Pillanatnyi Kapcsolók)
Az impulzuskapcsolók, más néven pillanatnyi kapcsolók, csak addig változtatják meg az áramkör állapotát, amíg a működtetőelemre erő hat. Amint a nyomás megszűnik, a beépített rugó azonnal visszaállítja a kapcsolót eredeti helyzetébe. Ezeket a kapcsolókat gyakran használják olyan alkalmazásokban, ahol csak egy rövid ideig tartó jelre van szükség, például indítógomboknál, reset gomboknál vagy lépésenkénti vezérléseknél. Az impulzuskapcsolók egyszerű felépítésűek és megbízható működésűek, ami széles körű elterjedésükhöz vezetett.
Normál Nyitott (NO) Impulzuskapcsolók
A normál nyitott (Normally Open – NO) impulzuskapcsolók nyugalmi állapotban nyitott áramkört képeznek. Az áramkör csak akkor zárul, ha a működtetőelemre nyomást gyakorolnak. Amint a nyomás megszűnik, a kapcsoló visszatér nyitott állapotába. Ezeket a kapcsolókat gyakran használják áramkörök ideiglenes bekapcsolására vagy jelek küldésére.
Normál Zárt (NC) Impulzuskapcsolók
A normál zárt (Normally Closed – NC) impulzuskapcsolók nyugalmi állapotban zárt áramkört képeznek. Az áramkör csak akkor szakad meg, ha a működtetőelemre nyomást gyakorolnak. Amint a nyomás megszűnik, a kapcsoló visszatér zárt állapotába. Ezeket a kapcsolókat gyakran használják biztonsági áramkörökben vagy olyan alkalmazásokban, ahol egy folyamatos állapotot kell megszakítani.
Kettős Működésű Impulzuskapcsolók (SPDT)
A kettős működésű (Single Pole Double Throw – SPDT) impulzuskapcsolók egy közös érintkezővel és két másik érintkezővel rendelkeznek. Nyugalmi állapotban a közös érintkező az egyik oldali érintkezővel van összekötve. A működtetés hatására a közös érintkező átkapcsol a másik oldali érintkezőre. Ezek a kapcsolók nagyobb rugalmasságot biztosítanak az áramkörök vezérlésében.
Reteszelő Kapcsolók (Tartós Kapcsolók)
A reteszelő kapcsolók, más néven tartós kapcsolók, a működtetés után megőrzik az új áramköri állapotukat akkor is, ha a működtetőelemre ható erő megszűnik. A kapcsoló állapotának megváltoztatásához egy újabb működtetésre van szükség. Ezeket a kapcsolókat gyakran használják olyan alkalmazásokban, ahol egy áramkört hosszabb időre kell be- vagy kikapcsolni, például lámpák, gépek vagy elektronikus eszközök főkapcsolóiként. A reteszelő kapcsolók megbízhatóan tartják az állapotukat, ami elengedhetetlen a stabil működéshez.

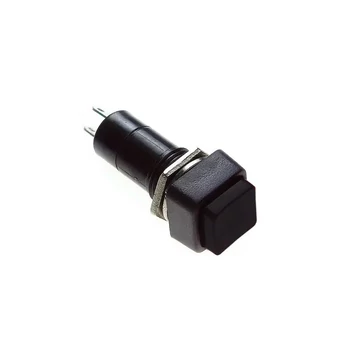

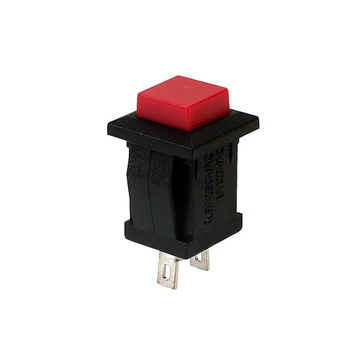

Nyomógombos Reteszelő Kapcsolók
A nyomógombos reteszelő kapcsolók egy gomb megnyomásával váltanak állapotot. Egyik megnyomásra bekapcsolnak, egy másik megnyomásra pedig kikapcsolnak. Különböző mechanizmusokkal rendelkezhetnek a reteszelés biztosítására, például belső reteszelő szerkezetekkel vagy mágneses tartással.
Billenő Reteszelő Kapcsolók
A billenő reteszelő kapcsolók egy kar vagy billenő segítségével működnek. A kar egyik irányba való elmozdítása bekapcsolja az áramkört, a másik irányba való elmozdítása pedig kikapcsolja. Ezek a kapcsolók gyakran nagyobb áramerősség kezelésére alkalmasak és robusztusabb kialakításúak lehetnek.
Forgó Reteszelő Kapcsolók
A forgó reteszelő kapcsolók egy forgatható gombbal vagy tengellyel rendelkeznek. A gomb elforgatásával különböző áramköri konfigurációk állíthatók be. Ezek a kapcsolók gyakran több pozícióval rendelkeznek, lehetővé téve komplexebb vezérlési funkciók megvalósítását.
Billenőkapcsolók
A billenőkapcsolók egy vagy több karral rendelkeznek, amelyeket fel-le vagy oldalra billentve lehet az áramkört be- vagy kikapcsolni. Gyakran reteszelő mechanizmussal rendelkeznek, így a beállított állapotot a következő működtetésig megtartják. A billenőkapcsolók széles körben elterjedtek a háztartási gépekben, az autóiparban és az ipari berendezésekben egyszerű és megbízható működésük miatt.
Forgókapcsolók
A forgókapcsolók egy forgatható tengellyel és több érintkezővel rendelkeznek. A tengely elforgatásával különböző áramköri kapcsolatok hozhatók létre. Ezek a kapcsolók gyakran több pozícióval rendelkeznek, lehetővé téve különböző funkciók vagy áramkörök kiválasztását. A forgókapcsolók komplexebb vezérlési feladatokra alkalmasak, például mérőműszerekben, csatornaválasztókban vagy sebességváltókban.
Membránkapcsolók
A membránkapcsolók vékony, rugalmas rétegekből állnak, amelyek között vezetőképes rétegek helyezkednek el. A membrán egy adott pontján történő nyomás hatására a vezetőképes rétegek érintkezésbe kerülnek, létrehozva egy zárt áramkört. A nyomás megszűnésekor a membrán visszarugózik, és az áramkör megszakad. A membránkapcsolók előnyei közé tartozik a vékony profil, a por- és nedvességállóság, valamint az egyedi kialakítási lehetőségek. Gyakran használják őket orvosi eszközökben, ipari vezérlőpanelekben és háztartási készülékekben.
Mikrokapcsolók
A mikrokapcsolók rendkívül érzékeny, kis méretű kapcsolók, amelyek kis erő hatására is gyorsan átkapcsolnak. Általában egy rugós mechanizmussal és egy billenőkarral rendelkeznek, amely egy vagy több érintkezőt működtet. A mikrokapcsolók precíz működésük és hosszú élettartamuk miatt széles körben alkalmazzák őket végálláskapcsolóként, biztonsági reteszként és érzékelőként különböző gépekben és berendezésekben.
Reed Kapcsolók
A reed kapcsolók üvegburkolatba zárt, vékony, rugalmas fémlemezkékből (reedek) állnak. A kapcsolót egy külső mágneses tér működteti. A mágneses tér hatására a reedek egymáshoz vonzódnak és érintkeznek, zárva az áramkört. A mágneses tér megszűnésekor a reedek visszatérnek eredeti helyzetükbe. A reed kapcsolók érintkezésmentes működésüknek és hosszú élettartamuknak köszönhetően gyakran használják őket érzékelőkben, relékben és biztonsági rendszerekben.
Hall-effektus Kapcsolók
A Hall-effektus kapcsolók mágneses tér jelenlétét érzékelik a Hall-effektus jelenségét kihasználva. Amikor egy mágnes a kapcsoló közelébe kerül, a Hall-érzékelő feszültséget generál, amely egy elektronikus áramkör segítségével kapcsolási jelet hoz létre. A Hall-effektus kapcsolók érintkezésmentes működésük, kopásállóságuk és nagy kapcsolási sebességük miatt egyre népszerűbbek az autóiparban, az ipari automatizálásban és a robotikában.
A Nyomókapcsolók Fontos Paraméterei és Kiválasztási Szempontjai
A megfelelő nyomókapcsoló kiválasztása egy adott alkalmazáshoz számos tényezőtől függ. Fontos figyelembe venni az elektromos paramétereket, a mechanikai jellemzőket, a környezeti feltételeket és a speciális követelményeket.
Elektromos Paraméterek
Névleges Feszültség és Áramerősség
A nyomókapcsoló kiválasztásakor az egyik legfontosabb szempont a névleges feszültség és áramerősség. A kapcsolónak képesnek kell lennie a rendszerben előforduló maximális feszültség és áramerősség biztonságos kapcsolására anélkül, hogy károsodna vagy meghibásodna. A névleges értékek általában a kapcsoló házán vagy a műszaki adatlapján találhatók meg.
Kapcsolási Teljesítmény
A kapcsolási teljesítmény a kapcsoló által biztonságosan kapcsolható maximális elektromos teljesítményt jelenti (általában wattban vagy VA-ban adják meg). Ezt a paramétert is figyelembe kell venni a terhelés jellege (ohmos, induktív, kapacitív) mellett.
Érintkező Ellenállás
Az érintkező ellenállás a zárt állapotban lévő kapcsoló érintkezőinek elektromos ellenállása. Az alacsony érintkező ellenállás minimalizálja az energiaveszteséget és a hőtermelést a kapcsolón. A megbízható nyomókapcsolók alac
