A Műgyantás Kábeltoldók Átfogó Útmutatója: Minden, Amit Tudnia Kell

A modern elektromos hálózatok gerincét a megbízható kábelösszeköttetések képezik. Ezen összeköttetések integritásának megőrzése kritikus fontosságú a biztonságos és hatékony energiaellátás szempontjából. A műgyantás kábeltoldók kulcsfontosságú szerepet töltenek be ebben a folyamatban, hiszen tartós, vízálló és kiváló szigetelési tulajdonságokkal rendelkező megoldást kínálnak a különböző típusú és feszültségű kábelek összekapcsolására.

Mi Az A Műgyantás Kábeltoldó És Miért Fontos?

A műgyantás kábeltoldó egy olyan komponens, amelyet elektromos kábelek biztonságos és megbízható összekapcsolására használnak. A toldó lényegében egy szigetelő burkolat, amelyet egy speciális műgyanta keverékkel töltenek ki, miután a kábelek vezetőit mechanikusan vagy préseléssel összekötötték. A műgyanta megkeményedve szilárd, tartós és kiváló elektromos szigetelést biztosít, emellett védelmet nyújt a nedvesség, a por, a kémiai anyagok és a mechanikai sérülések ellen is. A műgyantás kábeltoldók elengedhetetlenek a földkábelek, a kültéri kábelek és minden olyan alkalmazás esetében, ahol a környezeti hatásokkal szembeni ellenállás kiemelten fontos.

A Műgyantás Kábeltoldók Főbb Előnyei

• Kiváló elektromos szigetelés: A műgyanta magas dielektromos szilárdsága garantálja a biztonságos áramvezetést és megakadályozza a zárlatokat.
• Vízállóság és nedvességvédelem: A megkeményedett műgyanta tökéletesen szigeteli a kábelösszekötést a víztől és a nedvességtől, megakadályozva a korróziót és a szigetelési hibákat.
• Mechanikai védelem: A kemény műgyanta burkolat védelmet nyújt a külső mechanikai behatásokkal szemben, mint például ütések, nyomások vagy rágcsálók okozta károk.
• Kémiai ellenállóság: A speciális műgyanta formulák ellenállnak a különböző vegyi anyagoknak, olajoknak, savaknak és lúgoknak.
• Hosszú élettartam: A megfelelően telepített műgyantás kábeltoldók évtizedeken keresztül megbízhatóan működnek.
• Sokoldalúság: Különböző típusú és méretű kábelekhez, valamint különböző feszültségszintekhez léteznek megfelelő műgyantás kábeltoldók.
• Egyszerű telepítés: A legtöbb műgyantás kábeltoldó készlet tartalmaz minden szükséges anyagot és egyértelmű telepítési útmutatót.

A Műgyantás Kábeltoldók Alkalmazási Területei

A műgyantás kábeltoldók széles körben alkalmazhatók a különböző iparágakban és területeken:

• Energiaipar: Földkábelek, légkábelek és transzformátorállomások összekötése és javítása.
• Építőipar: Épületek elektromos hálózatának kiépítése, kültéri világítás, ipari létesítmények kábelezése.
• Telekommunikáció: Optikai kábelek és rézkábelek toldása és védelme.
• Közlekedés: Vasúti és közúti infrastruktúra elektromos rendszereinek kiépítése és karbantartása.
• Víz- és csatornaművek: Szivattyúk, szenzorok és egyéb elektromos berendezések csatlakoztatása.
• Megújuló energiaforrások: Napelem parkok és szélerőművek kábelezése.
• Bányászat: Föld alatti és felszíni elektromos hálózatok kiépítése és javítása.
• Tengeri és offshore alkalmazások: Víz alatti kábelek és tengeri létesítmények elektromos rendszerei.

A Műgyantás Kábeltoldók Típusai Feszültségszint Szerint

A műgyantás kábeltoldókat elsősorban a felhasználási feszültségszintjük alapján csoportosíthatjuk:

Kisfeszültségű Műgyantás Kábeltoldók (akár 1 kV-ig)

A kisfeszültségű műgyantás kábeltoldók a háztartási, kereskedelmi és ipari alkalmazásokban használt elektromos kábelek összekötésére szolgálnak, amelyek névleges feszültsége nem haladja meg az 1 kV-ot. Ezek a toldók általában egyszerűbb felépítésűek és könnyebben telepíthetőek. A kisfeszültségű műgyantás kábeltoldók széles választéka áll rendelkezésre a különböző kábelméretekhez és vezetőszámokhoz.

A Kisfeszültségű Műgyantás Kábeltoldók Jellemzői:

• Kompakt méret és egyszerű kialakítás.
• Gyors és könnyű telepítés.

• Megbízható víz- és porvédelem (IP68 besorolásúak is elérhetők).
• Jó mechanikai szilárdság.
• Különböző kábelanyagokhoz (réz, alumínium) és vezetőszámokhoz alkalmazhatók.
• UV-álló kivitelek kültéri használatra.

A Kisfeszültségű Műgyantás Kábeltoldók Alkalmazási Példái:

• Háztartási elektromos vezetékek toldása.
• Kerti világítás és kültéri berendezések csatlakoztatása.
• Ipari gépek és berendezések elektromos bekötése.
• Építkezéseken ideiglenes elektromos hálózatok kiépítése.
• Telekommunikációs kábelek (pl. telefonkábelek) toldása.

Középfeszültségű Műgyantás Kábeltoldók (1 kV felett, általában 36 kV-ig)

A középfeszültségű műgyantás kábeltoldók a magasabb feszültségű elektromos hálózatokban, például a közművek elosztóhálózataiban és az ipari létesítmények energiaellátásában használt kábelek összekötésére szolgálnak. Ezek a toldók komplexebb felépítésűek és speciális szigetelési követelményeknek kell megfelelniük a biztonságos és megbízható működés érdekében. A középfeszültségű műgyantás kábeltoldók telepítése általában speciális szaktudást és eszközöket igényel.

A Középfeszültségű Műgyantás Kábeltoldók Jellemzői:

• Magas dielektromos szilárdság a biztonságos nagyfeszültségű működéshez.
• Megbízható feszültségvezérlés a villamos tér egyenletes eloszlásához.
• Kiváló víz- és nedvességzárás a hosszú távú megbízhatóság érdekében.
• Ellenállóság a termikus és mechanikai igénybevételekkel szemben.
• Kompatibilitás a különböző típusú középfeszültségű kábelekkel (pl. XLPE, EPR szigetelésűek).
• Különböző vezetőanyagokhoz (réz, alumínium) alkalmazhatók.

A Középfeszültségű Műgyantás Kábeltoldók Alkalmazási Példái:

• Közművek elosztóhálózatának kábelösszeköttetései.

• Transzformátorállomások kábelezése.
• Szélerőművek és napelem parkok belső hálózatának kiépítése.
• Ipari létesítmények nagyfogyasztóinak energiaellátása.
• Alállomások összekötő kábelei.

Nagyfeszültségű Műgyantás Kábeltoldók (36 kV felett)

A nagyfeszültségű műgyantás kábeltoldók a legmagasabb feszültségszintű elektromos hálózatokban, például a távvezetékek és a nagyerőművek összekötő kábeleinek toldására szolgálnak. Ezek a toldók a legszigorúbb követelményeknek kell, hogy megfeleljenek a biztonság és a megbízhatóság szempontjából. A nagyfeszültségű műgyantás kábeltoldók tervezése, gyártása és telepítése rendkívül komplex folyamat, amely speciális szakértelmet és technológiát igényel.

A Nagyfeszültségű Műgyantás Kábeltoldók Jellemzői:

• Extrém magas dielektromos szilárdság a legmagasabb feszültségek elviseléséhez.
• Kifinomult feszültségvezérlő rendszerek a villamos tér optimális eloszlásához.
• Többszörös szigetelő rétegek a maximális biztonság érdekében.
• Kiemelkedő hőállóság és termikus stabilitás.
• Ellenállóság a szélsőséges környezeti feltételekkel szemben.
• Egyedi tervezés és gyártás az adott alkalmazás követelményei szerint.

A Nagyfeszültségű Műgyantás Kábeltoldók Alkalmazási Példái:

• Távvezetékek összekötő kábelei.
• Nagy erőművek belső hálózatának kiépítése.
• Nemzetközi energiaátviteli hálózatok kábelezése.

• Speciális ipari alkalmazások nagyfeszültségű összeköttetései.

A Műgyantás Kábeltoldók Típusai Szerkezeti Felépítés Szerint

A feszültségszint mellett a műgyantás kábeltoldókat szerkezeti felépítésük szerint is csoportosíthatjuk:

Önthető Műgyantás Kábeltoldók

Az önthető műgyantás kábeltoldók a legelterjedtebb típusok közé tartoznak. A telepítés során a kábelek vezetőinek összekötése után egy öntőformát (általában műanyagból vagy papírból készült héjat) helyeznek a toldási pont köré, majd ebbe öntik bele a kétkomponensű műgyanta keveréket. A műgyanta megkeményedése után egy szilárd, vízálló és jól szigetelő burkolat jön létre.

Az Önthető Műgyantás Kábeltoldók Jellemzői:

• Jó ár-érték arány.
• Széles méretválaszték.
• Megbízható víz- és porvédelem.
• Jó mechanikai szilárdság.
• Különböző műgyanta típusok a speciális igényekhez (pl. gyorsan kötő, rugalmas).

Az Önthető Műgyantás Kábeltoldók Telepítésének Lépései:

1. A kábelek előkészítése (külső köpeny eltávolítása, szigetelés lecsupaszítása).
2. A vezetők mechanikus vagy préskötéssel történő összekötése.
3. Az öntőforma (héj) felhelyezése a toldási pont köré.
4. A kétkomponensű műgyanta összekeverése a gyártó utasításai szerint.
5. A műgyanta óvatos beöntése az öntőformába, légbuborékok képződésének elkerülésével.
6. A műgyanta megkeményedésének megvárása a gyártó által megadott időtartamig.
7. Az öntőforma eltávolítása (ha szükséges).

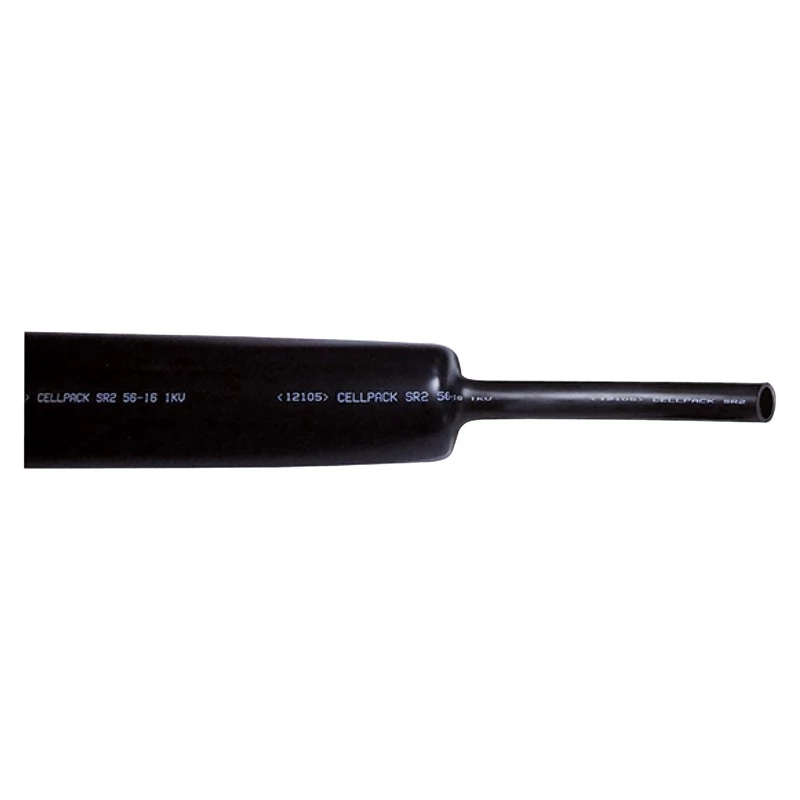

Zsugorcsöves Műgyantás Kábeltoldók

A zsugorcsöves műgyantás kábeltoldók egy speciális hőre zsugorodó csőből és egy műgyanta alapú tömítőanyagból állnak. A telepítés során a kábelek összekötése után a zsugorcsövet a toldási pontra húzzák, majd hő hatására (pl. hőlégfúvóval) összezsugorítják. A zsugorodás során a cső belső felületén lévő műgyanta tömítőanyag kitölti a hézagokat és biztosítja a vízálló szigetelést.

A Zsugorcsöves Műgyantás Kábeltoldók Jellemzői:

• Gyors és egyszerű telepítés.
• Jó víz- és porvédelem.
• Kompakt méret.
• Rugalmas kialakítás, amely alkalmazkodik a kábel alakjához.
• Különböző méretekben és zsugorodási arányokban elérhetők.

A Zsugorcsöves Műgyantás Kábeltoldók Telepítésének Lépései:

1. A kábelek előkészítése (külső köpeny eltávolítása, szigetelés le
