Mi az az MT kábel? A név mögötti tartalom feltárása
Az MT kábel egy olyan elektromos vezeték, amelynek elnevezése a magyar szabványok szerint épül fel. A betűszavak és számok kombinációja részletes információkat hordoz a kábel felépítéséről, anyaghasználatáról és alkalmazási területéről. Ahhoz, hogy teljes mértékben megértsük egy adott MT kábel tulajdonságait és felhasználhatóságát, elengedhetetlen a jelölésrendszer alapos ismerete. Ebben a cikkben részletesen feltárjuk az MT kábelek jelentését, típusait, alkalmazási területeit és a kiválasztásukhoz szükséges legfontosabb szempontokat.
Az „M” betű jelentése: A magyar szabványok világa
Az MT kábel elnevezésének első betűje, az „M”, arra utal, hogy a kábel a magyar szabványoknak megfelelően készült. Ez a jelölés biztosítja, hogy a termék minősége és tulajdonságai összhangban vannak a hazai előírásokkal, ami elengedhetetlen a biztonságos és megbízható elektromos hálózatok kiépítéséhez. A magyar szabványok részletesen rögzítik az anyaghasználatra, a méretezésre, a mechanikai és elektromos tulajdonságokra vonatkozó követelményeket, így az „M” betű egyfajta minőségi garanciát is jelent.
A magyar szabványügyi rendszer hosszú és gazdag múltra tekint vissza, amelynek célja a termékek és szolgáltatások minőségének, biztonságának és kompatibilitásának biztosítása. Az elektromos kábelek területén a szabványok különösen fontosak, hiszen ezek határozzák meg azokat a minimális követelményeket, amelyeknek egy kábelnek meg kell felelnie ahhoz, hogy biztonságosan lehessen használni a különböző alkalmazásokban. Az „M” jelölés tehát nem csupán egy származási helyre utal, hanem egy komplex minőségbiztosítási rendszer részét képezi.
A „T” betű jelentése: A szigetelés anyaga és tulajdonságai
Az MT kábel elnevezésében a második betű, a „T”, a kábel szigetelésének anyagára utal. A leggyakrabban előforduló „T” jelölés a PVC (polivinil-klorid) szigetelést jelenti. A PVC egy széles körben elterjedt műanyag, amely kiváló elektromos szigetelő tulajdonságokkal, jó mechanikai szilárdsággal és kedvező árral rendelkezik. A PVC szigetelésű kábelek számos általános célú alkalmazásra alkalmasak, mind lakossági, mind ipari környezetben.
Azonban fontos megjegyezni, hogy a „T” betű nem kizárólag a PVC szigetelést jelölheti. Bizonyos esetekben más szigetelőanyagok is használhatók, és ezeket a szabványok más betűkkel jelölik. Például léteznek XLPE (keresztkötött polietilén) szigetelésű kábelek is, amelyek magasabb hőállósággal és jobb elektromos tulajdonságokkal rendelkeznek, így speciálisabb alkalmazásokhoz ideálisak. A pontos szigetelőanyag meghatározása mindig az adott kábel részletes jelölésében található meg.
A szigetelőanyag kiválasztása kulcsfontosságú a kábel teljesítménye és élettartama szempontjából. A különböző szigetelőanyagok eltérő tulajdonságokkal rendelkeznek a hőállóság, a mechanikai sérülésekkel szembeni ellenállás, a vegyi anyagokkal szembeni ellenállás és az elektromos szigetelőképesség tekintetében. Ezért a felhasználási környezet és az alkalmazási követelmények alapos ismerete elengedhetetlen a megfelelő MT kábel kiválasztásához.

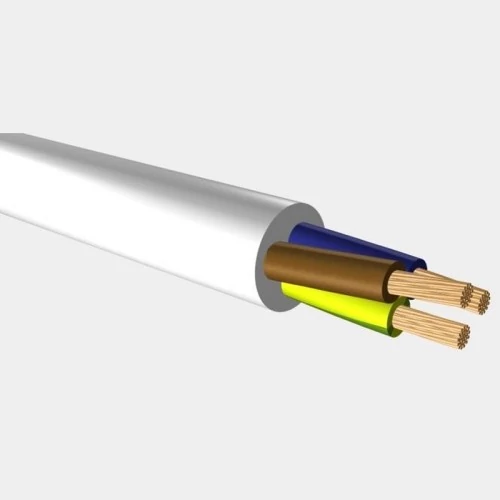

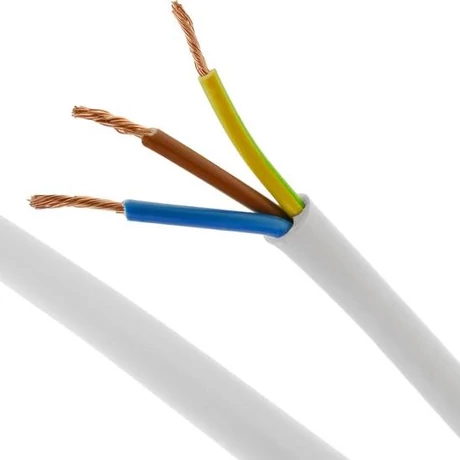

Az MT kábelek felépítése: Rétegről rétegre
Egy tipikus MT kábel több rétegből áll, amelyek mindegyike meghatározott funkciót tölt be a biztonságos és hatékony energiaátvitel érdekében. A legfontosabb rétegek a következők:
- Ér: A kábel vezető része, amely általában rézből vagy alumíniumból készül. Az ér biztosítja az elektromos áram akadálytalan áramlását.
- Szigetelés: Az ér köré borított szigetelőanyag, amely megakadályozza az áram szivárgását és a rövidzárlatot. Az MT kábelek esetében ez a leggyakrabban PVC.
- Kitöltő réteg (opcionális): Bizonyos többerű kábeleknél a szigetelt erek közötti hézagokat kitöltőanyaggal töltik ki, hogy a kábel keresztmetszete kör alakú legyen és a külső köpeny egyenletesen feküdjön fel.
- Belső köpeny (opcionális): Egyes speciálisabb kábeleknél a szigetelt erek fölött egy belső köpeny is található, amely további mechanikai védelmet nyújt.
- Külső köpeny: A legkülső védőréteg, amely megvédi a kábel belső részeit a külső hatásoktól, mint például a nedvességtől, a mechanikai sérülésektől és az UV-sugárzástól. Az MT kábelek külső köpenye általában szintén PVC-ből készül, de speciálisabb alkalmazásokhoz más anyagok is használhatók.
Az egyes rétegek anyaga, vastagsága és kialakítása szigorú szabványok szerint történik, biztosítva a kábel megbízhatóságát és biztonságát a különböző felhasználási körülmények között.
Az ér anyaga: Réz vagy alumínium?
Az MT kábelek vezető ere általában kétféle anyagból készülhet: rézből vagy alumíniumból. Mindkét anyagnak megvannak a maga előnyei és hátrányai, amelyeket figyelembe kell venni a kábel kiválasztásakor.
- Réz: Kiváló elektromos vezetőképességgel rendelkezik, korrózióálló és jól forrasztható. A réz kábelek általában kisebb átmérőjűek lehetnek azonos áramszállítás mellett, ami helytakarékosabb megoldást eredményez. Hátránya a magasabb költség és a nagyobb súly.
- Alumínium: Könnyebb és olcsóbb a réznél, azonban elektromos vezetőképessége alacsonyabb. Azonos áramszállítás eléréséhez nagyobb keresztmetszetű alumínium kábelre van szükség. Az alumínium hajlamosabb az oxidációra, ezért speciális csatlakozási technikákat igényel. Nagyobb teljesítményű, fix telepítésekhez gyakran alkalmazzák.
A felhasználási terület, a terhelés és a költségvetés mind befolyásolják az ér anyagának kiválasztását. Fontos, hogy a megfelelő anyagú és keresztmetszetű kábelt válasszuk a biztonságos és hatékony energiaátvitel érdekében.
A szigetelés szerepe és fontossága a biztonságban
A kábel szigetelése létfontosságú szerepet játszik az elektromos rendszerek biztonságában. A szigetelőanyag megakadályozza az elektromos áram szivárgását a vezető éről a környezetbe vagy más vezetőkhöz, így elkerülhetőek az áramütések és a rövidzárlatok. Az MT kábelek esetében a PVC szigetelés megbízható védelmet nyújt a legtöbb általános alkalmazásban.
A szigetelésnek emellett mechanikai védelmi funkciója is van, mivel részben ellenáll a külső behatásoknak, mint például a kopásnak és a kisebb sérüléseknek. A szigetelés vastagsága és minősége a kábel névleges feszültségétől és a felhasználási környezettől függ. Magasabb feszültségű kábelekhez vastagabb és jobb minőségű szigetelés szükséges a biztonságos működés érdekében.
A sérült szigetelésű kábelek komoly veszélyt jelenthetnek, ezért elengedhetetlen a rendszeres ellenőrzés és a sérült kábelek azonnali cseréje. A szigetelés integritásának megőrzése hozzájárul az elektromos rendszerek megbízhatóságához és a felhasználók biztonságához.
A külső köpeny védelme a környezeti hatásokkal szemben
Az MT kábelek legkülső rétege, a külső köpeny, elsődleges feladata a belső részek védelme a külső környezeti hatásokkal szemben. Ez a réteg ellenáll a nedvességnek, a pornak, a vegyi anyagoknak, a mechanikai igénybevételeknek és bizonyos esetekben az UV-sugárzásnak is. A külső köpeny anyaga általában PVC, de speciális alkalmazásokhoz, például kültéri vagy agresszív környezetben történő felhasználáshoz, más, ellenállóbb anyagok is alkalmazhatók.
A külső köpeny színe is fontos lehet, mivel a szabványok bizonyos színeket meghatározott alkalmazási területekhez rendelnek (például a védővezető színe sárga-zöld). Ez megkönnyíti a kábelek azonosítását és a biztonságos szerelést.
A külső köpeny épségének megőrzése kulcsfontosságú a kábel hosszú élettartama szempontjából. A sérült külső köpeny lehetővé teszi a nedvesség és a szennyeződések bejutását a kábel belsejébe, ami korrózióhoz, szigetelési problémákhoz és végső soron a kábel meghibásodásához vezethet.
Az MT kábelek típusai és jelölései: A szabványok útvesztőjében
Az MT kábelek jelölései további fontos információkat tartalmaznak a kábel tulajdonságairól és felépítéséről. A leggyakrabban előforduló jelölések a következők:
- MT-H: Hajlékony, PVC szigetelésű kábel. Jellemzően háztartási és könnyűipari alkalmazásokhoz használják.
- MT-J: Többerű, védővezetővel ellátott kábel. A védővezető a földeléshez csatlakozik, növelve a biztonságot.
- MT-O: Többerű, védővezető nélküli kábel.
- MTK: Műanyag szigetelésű, tömör érrel rendelkező kábel. Általános célú felhasználásra.
- MCMK: Műanyag szigetelésű, sodrott érrel rendelkező kábel. Rugalmasabb, mint az MTK.
- MT-Cu: Réz vezetőjű kábel.
- MT-Al: Alumínium vezetőjű kábel.
A jelölésben gyakran szerepelnek számok is, amelyek az erek számát és azok keresztmetszetét jelzik (például MT-J 3×1,5 mm², ami egy három erű, 1,5 mm² keresztmetszetű, védővezetővel ellátott PVC szigetelésű kábelt jelent).
Hajlékony vagy tömör ér? Az alkalmazás dönti el
Az MT kábelek érkialakítása lehet hajlékony (sodrott) vagy tömör. A kétféle kialakítás eltérő tulajdonságokkal rendelkezik, amelyek befolyásolják a kábel felhasználhatóságát.
- Hajlékony ér (pl. MCMK): Több vékony szálból áll, amelyek össze vannak sodorva. Ez a kialakítás nagyfokú rugalmasságot biztosít a kábelnek, így ideális olyan alkalmazásokhoz, ahol a kábel mozgatása, hajlítása szükséges, vagy ahol vibrációnak van kitéve.
- Tömör ér (pl. MTK): Egyetlen vastag huzalból áll. Kevésbé rugalmas, de általában olcsóbb és könnyebben csatlakoztatható a rögzített bekötésekhez. Főként rögzített telepítésekhez, falon belüli vagy csatornában történő vezetéshez használják.
A megfelelő érkialakítás kiválasztása az adott alkalmazás követelményeitől függ. Ha a kábelnek gyakori mozgatásnak kell ellenállnia, a hajlékony ér a jobb választás. Rögzített telepítésekhez a tömör ér is megfelelő lehet.
