A Mozgásérzékelő Bekötése Kapcsolási Rajzzal: A Teljes Útmutató
A mozgásérzékelők napjainkban egyre elterjedtebbek otthonainkban és munkahelyeinken. Legyen szó biztonsági rendszerekről, energiatakarékos világításvezérlésről vagy kényelmi funkciókról, a helyesen bekötött mozgásérzékelő kulcsfontosságú a rendszer megbízható működéséhez. Ebben a részletes útmutatóban lépésről lépésre végigvezetjük Önt a mozgásérzékelő bekötésének folyamatán, különös hangsúlyt fektetve a kapcsolási rajzok helyes értelmezésére és alkalmazására.
Miért Fontos a Helyes Mozgásérzékelő Bekötés?
A mozgásérzékelő nem csupán egy egyszerű eszköz. Komplex elektronikai alkatrészeket tartalmaz, amelyek érzékelik a környezetükben bekövetkező mozgást. A hibás bekötés nemcsak a készülék meghibásodásához vezethet, hanem komolyabb elektromos problémákat is okozhat, beleértve a zárlatot és a tűzveszélyt. Éppen ezért elengedhetetlen, hogy a bekötést a gyártó által mellékelt kapcsolási rajz alapján, körültekintően végezzük el.
A Kapcsolási Rajz Értelmezésének Alapjai
Mielőtt belevágnánk a tényleges bekötésbe, elengedhetetlen, hogy megértsük a kapcsolási rajz szimbólumait és jelöléseit. A kapcsolási rajz egy grafikus ábrázolás, amely bemutatja az elektromos áramkör elemeit és azok összeköttetéseit. A mozgásérzékelő bekötési rajza tartalmazza a tápfeszültség bemenetét, a kimeneti csatlakozásokat (például relé vagy tranzisztor), valamint az esetleges vezérlő bemeneteket (például fényérzékelő vagy időzítő beállításához).
Gyakori Szimbólumok a Kapcsolási Rajzon:
- Tápfeszültség (+/- vagy L/N): A készülék működéséhez szükséges elektromos energia forrásának jelölése. Váltóáram esetén általában „L” (fázis) és „N” (nulla) jelöléssel találkozhatunk, míg egyenáram esetén „+” (pozitív) és „-” (negatív) polaritást jelölnek.
- Földelés (PE vagy ): A biztonsági földelés csatlakozási pontját jelöli, amely védelmet nyújt áramütés ellen.
- Bemenetek (Input): Azok a csatlakozási pontok, ahová a vezérlőjelek vagy a tápfeszültség érkezik.
- Kimenetek (Output): Azok a csatlakozási pontok, ahonnan a készülék jelet ad ki (például egy relé kontaktusai).
- Relé kontaktusok (NO/NC/COM): A relé egy elektromos kapcsoló, amelyet a mozgásérzékelő aktivál. A „NO” (Normally Open) alaphelyzetben nyitott, „NC” (Normally Closed) alaphelyzetben zárt, a „COM” (Common) pedig a közös pontot jelöli.
- Tranzisztor kimenet: Egyes mozgásérzékelők relé helyett tranzisztort használnak a kimeneti jel vezérlésére. A tranzisztor kimenete lehet NPN vagy PNP típusú.
A Mozgásérzékelő Típusai és Bekötésük
A piacon számos különböző típusú mozgásérzékelő létezik, amelyek eltérő működési elvvel és bekötési móddal rendelkeznek. A leggyakoribb típusok a passzív infravörös (PIR), az ultrahanos és a mikrohullámú érzékelők. Mindegyik típusnak megvannak a sajátosságai, amelyeket figyelembe kell venni a bekötés során.
Passzív Infravörös (PIR) Mozgásérzékelők:
A PIR mozgásérzékelők az emberi test és más hőforrások által kibocsátott infravörös sugárzást érzékelik. Általában három vezetékes bekötést igényelnek: tápfeszültség (fázis és nulla) és egy kimeneti vezeték a terhelés (például lámpa) vezérléséhez. Egyes modellek rendelkezhetnek további bemenetekkel a fényérzékenység vagy az érzékelési tartomány beállításához.

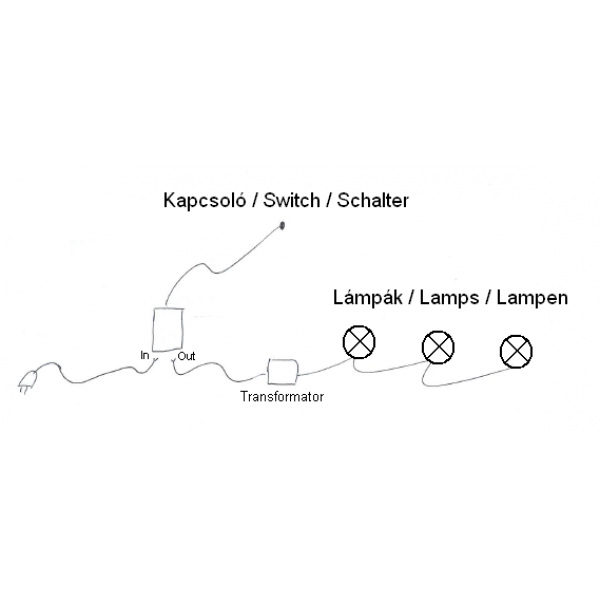

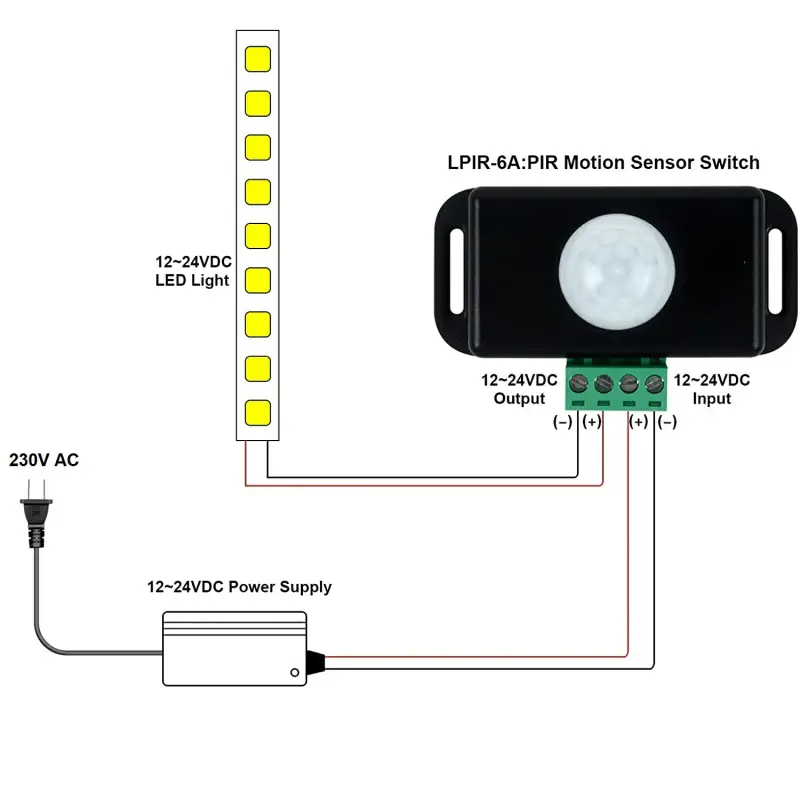

PIR Mozgásérzékelő Bekötési Példa (Kapcsolási Rajz):
