Az MBCU 5×2,5 kábel terhelhetőségének és alkalmazásának részletes elemzése
Ebben a kimerítő cikkben mélyrehatóan megvizsgáljuk az MBCU 5×2,5 jelölésű kábel terhelhetőségét, műszaki jellemzőit és sokoldalú alkalmazási területeit. Célunk, hogy átfogó ismereteket nyújtsunk mindazok számára, akik elektromos rendszerek tervezésével, telepítésével vagy karbantartásával foglalkoznak, különös tekintettel a biztonsági előírásokra és a hatékony energiaátvitelre. A következőkben részletesen feltárjuk a kábel felépítését, a különböző környezeti tényezők terhelhetőségre gyakorolt hatását, valamint összehasonlítjuk más hasonló keresztmetszetű és típusú kábelekkel, hogy segítsünk a legmegfelelőbb választás meghozatalában az adott alkalmazáshoz.
Az MBCU kábel jelölésének jelentése és műszaki specifikációi
Az MBCU jelölés egy többerű, rézmagos, PVC szigetelésű és PVC köpenyű kábel típust azonosít. A jelölés egyes betűi a kábel alapvető tulajdonságaira utalnak. Az ‘M’ betű általában a magyar szabványoknak való megfelelést jelzi, bár ez a jelölésrendszer idővel változhatott, ezért a konkrét szabványra mindig érdemes a termékdokumentációban utánanézni. A ‘B’ a PVC (polivinil-klorid) szigetelésre, a ‘C’ a PVC köpenyre, az ‘U’ pedig a tömör réz vezetőre utal. Az 5×2,5 specifikáció pedig azt jelenti, hogy a kábel öt darab, egyenként 2,5 négyzetmilliméter keresztmetszetű réz vezetőeret tartalmaz.
A vezetőér anyaga és keresztmetszete
Az MBCU 5×2,5 kábel vezetőerei tiszta rézből készülnek, ami kiváló elektromos vezetőképességet biztosít. A 2,5 mm²-es keresztmetszet meghatározza, hogy mekkora áramot képes a vezető biztonságosan szállítani a megengedett hőmérséklet-emelkedésen belül. A réz alacsony fajlagos ellenállása minimalizálja az energiaveszteséget a kábelen keresztül történő áramfolyás során, ami különösen fontos a hosszabb távolságokra történő energiaátvitel esetén. A tömör (U) kialakítású rézvezetők mechanikailag stabilabbak lehetnek a sodrott vezetékekhez képest, de kevésbé hajlékonyak, ami a telepítés során figyelembe veendő szempont.
A szigetelés és a köpeny anyaga
A kábel mind a vezetőereinek szigeteléséhez, mind a külső köpenyéhez PVC-t használnak. A PVC egy széles körben elterjedt, költséghatékony és jó elektromos szigetelő tulajdonságokkal rendelkező műanyag. Emellett bizonyos fokú mechanikai védelmet és nedvességállóságot is biztosít a kábel számára. A PVC szigetelésnek és köpenynek meg kell felelnie a vonatkozó szabványoknak a lángállóság, a hőállóság és a mechanikai szilárdság tekintetében. Fontos megjegyezni, hogy a PVC bizonyos hőmérsékleti tartományban használható biztonságosan, és extrém hőmérsékleti vagy vegyi hatásoknak kitéve károsodhat.
Az érszínezés szabványai

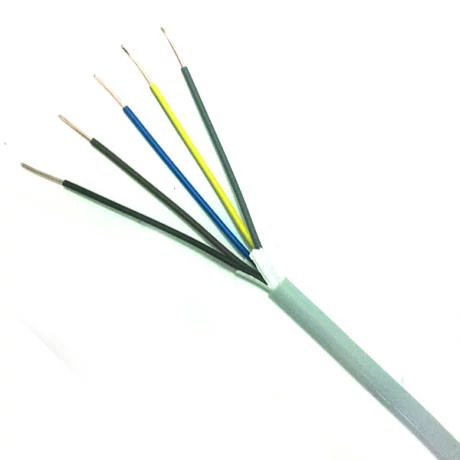

Az MBCU 5×2,5 kábelben található öt darab vezetőér különböző színekkel van jelölve a könnyebb azonosítás és a helyes bekötés érdekében. A szabványos érszínezés segít elkerülni a hibás bekötéseket, amelyek áramütéshez vagy a berendezések károsodásához vezethetnek. A leggyakoribb érszínek egy öteres kábel esetén a következők: barna (L1), fekete (L2), szürke (L3), kék (N) és zöld/sárga (PE). A fázisvezetők (L1, L2, L3) általában barna, fekete és szürke színűek, a nullavezető (N) kék, a védővezető (PE) pedig zöld/sárga csíkos. Mindig ellenőrizze a kábel tényleges érszínezését a telepítés előtt, és győződjön meg arról, hogy az megfelel a hatályos szabványoknak.
Az MBCU 5×2,5 kábel terhelhetőségének meghatározó tényezői
Az MBCU 5×2,5 kábel terhelhetősége nem egy állandó érték, hanem számos tényezőtől függ. Ezek a tényezők befolyásolják a kábelben keletkező hő mennyiségét és a hőelvezetés hatékonyságát. A biztonságos és megbízható működés érdekében elengedhetetlen, hogy a kábelen átfolyó áram ne okozzon olyan mértékű hőmérséklet-emelkedést, amely károsíthatja a szigetelést vagy a környező anyagokat.
A környezeti hőmérséklet hatása
A környezeti hőmérséklet jelentősen befolyásolja a kábel terhelhetőségét. A terhelhetőségi táblázatok általában egy adott referencia hőmérsékletre (pl. 30 °C) vannak megadva. Ha a környezeti hőmérséklet magasabb, a kábelben keletkező hő nehezebben adódik le a környezetnek, ezért a megengedett áramot csökkenteni kell. Ezt korrekciós tényezők alkalmazásával lehet figyelembe venni. Például, ha a környezeti hőmérséklet eléri a 40 °C-ot, a megengedett áramérték alacsonyabb lesz, mintha a kábel 20 °C-os környezetben működne. A pontos korrekciós tényezők a kábel típusától és a vonatkozó szabványoktól függenek.
A fektetés módjának befolyása
A kábel fektetésének módja szintén kulcsfontosságú a terhelhetőség szempontjából. A különböző fektetési módok eltérő hőelvezetési képességgel rendelkeznek. Például egy szabadon levegőben rögzített kábel jobban tudja leadni a hőt, mint egy csatornában vagy védőcsőben elhelyezett kábel. A szabványok részletesen meghatározzák a különböző fektetési módokat (pl. A1, A2, B1, B2, C, D, E, F, G) és a hozzájuk tartozó terhelhetőségi értékeket vagy korrekciós tényezőket. Fontos figyelembe venni a kábelek csoportosítását is, mivel több egymás mellett futó, terhelt kábel egymás hőmérsékletét növelheti, ami szintén a terhelhetőség csökkenéséhez vezethet.
A vezetőér hőmérséklete és a szigetelés tűréshatára
A kábel vezetőerének hőmérséklete nem haladhatja meg a szigetelőanyag maximális üzemi hőmérsékletét. A PVC szigetelésű kábelek esetében ez az érték általában 70 °C. A terhelhetőségi táblázatok úgy vannak összeállítva, hogy a megadott áramérték mellett a vezetőér hőmérséklete ne lépje túl ezt a határt a referencia környezeti hőmérsékleten. Ha a kábelen nagyobb áram folyik, a vezetőér jobban felmelegszik, ami a szigetelés károsodásához és a kábel élettartamának csökkenéséhez vezethet. Ezért rendkívül fontos a megfelelő terhelhetőség kiválasztása és a biztonsági előírások betartása.
A feszültségesés szerepe a terhelhetőség meghatározásában
Bár a terhelhetőség elsősorban a hőmérsékleti határokhoz kapcsolódik, a feszültségesés is fontos szempont lehet a kábel kiválasztásakor, különösen hosszabb távolságok esetén. A kábelen átfolyó áram hatására a kábel ellenállása miatt feszültségesés lép fel, ami a fogyasztókészülékekhez eljutó feszültség csökkenését eredményezi. A szabványok általában meghatároznak egy maximálisan megengedett feszültségesést (pl. a névleges feszültség 3%-a világítási áramkörök, 5%-a egyéb áramkörök esetén). Ha a kiválasztott kábel keresztmetszete mellett a feszültségesés meghaladja a megengedett értéket, akkor nagyobb keresztmetszetű kábelt kell választani, még akkor is, ha a terhelhetőségi szempontok ezt nem indokolnák.
Az MBCU 5×2,5 kábel tipikus terhelhetőségi értékei
Az MBCU 5×2,5 kábel tipikus terhelhetőségi értékei a fektetés módjától és a környezeti hőmérséklettől függően változnak. Általánosságban elmondható, hogy szabadon levegőben (pl. A1 vagy A2 fektetési mód) a terhelhetőség magasabb, míg védőcsőben vagy falban (pl. B1 vagy B2 fektetési mód) alacsonyabb. A pontos terhelhetőségi értékeket a vonatkozó nemzeti szabványok (pl. MSZ HD 60364-5-52) és a kábel gyártójának katalógusai tartalmazzák. Példaként megemlíthető, hogy egy 30 °C-os környezeti hőmérsékleten, szabadon levegőben fektetett MBCU 5×2,5 kábel terhelhetősége körülbelül 27-30 A lehet, míg védőcsőben ez az érték 20-23 A körül alakulhat. Ezek csak tájékoztató jellegű adatok, a tényleges értékeket mindig a konkrét alkalmazási feltételek és a szabványok alapján kell meghatározni.
Terhelhetőségi táblázatok és korrekciós tényezők
A szabványok részletes terhelhetőségi táblázatokat tartalmaznak a különböző kábel típusokra és fektetési módokra. Ezek a táblázatok megadják a megengedett áramértékeket különböző környezeti hőmérsékletek és vezetőér hőmérsékletek mellett. Emellett korrekciós tényezőket is tartalmaznak, amelyek segítségével a terhelhetőségi értékeket módosítani lehet, ha a tényleges környezeti feltételek eltérnek a referenciaértékektől. Például, ha a környezeti hőmérséklet magasabb a referenciaértéknél, a táblázatban szereplő áramértéket egy megfelelő korrekciós tényezővel kell megszorozni a biztonságos terhelhetőség meghatározásához. Hasonló korrekciós tényezőket kell alkalmazni, ha több terhelt kábelt együtt fektetnek.
Példák a terhelhetőségre különböző fektetési módok esetén
- A1 fektetési mód (szabadon levegőben, tartón): Magasabb terhelhetőség, jó hőelvezetés.
- A2 fektetési mód (falon vagy mennyezeten): Jó hőelvezetés, valamivel alacsonyabb terhelhetőség, mint A1.
- B1 fektetési mód (védőcsőben a falban vagy a padlóban): Korlátozottabb hőelvezetés, alacsonyabb terhelhetőség.
- B2 fektetési mód (kábelcsatornában): Hőelvezetés függ a csatorna kialakításától és a kábelek számától.
- C fektetési mód (földben): Jó hőelvezetés, de a talaj hővezetése befolyásolja a terhelhetőséget.
A fenti példák illusztrálják, hogy a fektetés módja jelentősen befolyásolja az MBCU 5×2,5 kábel terhelhetőségét. A tervezés során mindig figyelembe kell venni a tényleges fektetési körülményeket és a vonatkozó szabványokat a biztonságos és megbízható működés érdekében.
Az MBCU 5×2,5 kábel tipikus alkalmazási területei
Az MBCU 5×2,5 kábel sokoldalúsága miatt széles körben alkalmazzák különböző elektromos rendszerekben. Öt érnek köszönhetően alkalmas háromfázisú rendszerekhez, ahol a három fázisvezető mellett szükség van egy nullavezetőre és egy védővezetőre is. A 2,5 mm²-es keresztmetszet lehetővé teszi közepes teljesítményű fogyasztókészülékek és áramkörök táplálását.
Háztartási elektromos hálózatok
Az MBCU 5×2,5 kábel gyakran használatos háztartási elektromos hálózatokban fix bekötésekhez. Alkalmas lehet például konyhai berendezések (sütő, főzőlap), mosógépek, szárítógépek és más nagyobb áramfelvételű fogyasztók táplálására. Emellett felhasználható általános célú áramkörök kialakításához is, ahol a terhelés nem haladja meg a kábel biztonságos terhelhetőségét. A falba vagy védőcsőbe történő fektetés a leggyakoribb a lakóépületekben.
Ipari és kereskedelmi létesítmények
Ipari és kereskedelmi létesítményekben is megtalálható az MBCU 5×2,5 kábel, különösen kisebb gépek, berendezések és világítási rendszerek táplálására. A robusztus PVC köpeny bizonyos fokú mechanikai védelmet nyújt a kábel számára az ilyen jellegű környezetekben. A kábelcsatornákban vagy kábellétrákon történő fektetés gyakori megoldás az ipari alkalmazásokban, ami megkönnyíti a későbbi bővítéseket és karbantartást.
Világítási rendszerek
Bár a világítási áramkörök gyakran kisebb keresztmetszetű kábeleket igényelnek, az MBCU 5×2,5 kábel is alkalmazható bizonyos világítási rendszerekben, különösen ott, ahol nagyobb a terhelés vagy a vezetékhossz. Háromfázisú világítási rendszerek kialakításához ideális választás lehet. A feszültségesés szempontjait ilyenkor különösen figyelembe kell venni a hosszabb vezeték szakaszokon.
Egyéb speciális alkalmazások
Az MBCU 5×2,5 kábel bizonyos egyéb speciális alkalmazásokban is felhasználható, ahol a műszaki paraméterei megfelelnek az adott követelményeknek. Ide tartozhatnak például
