A Legrand Kaputelefon Bekötésének Részletes Rajza és Lépésről Lépésre Szóló Útmutatója

Szeretné otthonát biztonságosabbá tenni egy modern Legrand kaputelefon segítségével? A megfelelő kaputelefon kiválasztása csak az első lépés. A sikeres telepítéshez elengedhetetlen a Legrand kaputelefon bekötési rajzának pontos ismerete és a lépésről lépésre történő követése. Ebben a részletes útmutatóban mindent megtalál, amire szüksége lehet a Legrand kaputelefon szakszerű bekötéséhez, legyen szó akár egy egyszerűbb analóg rendszerről, akár egy komplexebb IP-alapú megoldásról.

Miért Fontos a Legrand Kaputelefon Bekötési Rajzának Megértése?

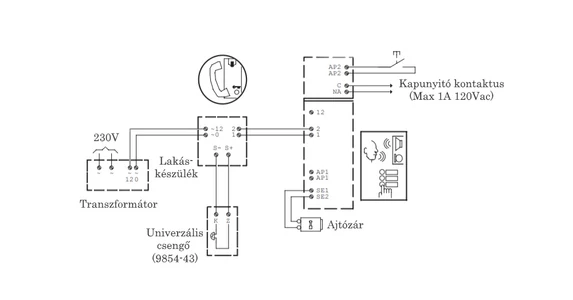

A Legrand kaputelefon bekötési rajza nem csupán egy ábra; ez a telepítés alapköve. A rajz pontosan mutatja meg, hogy az egyes vezetékeket hová kell csatlakoztatni a beltéri egységen, a kültéri egységen, a tápegységen és esetlegesen más kiegészítő eszközökön, mint például elektromos zárakon vagy kapunyitó automatikákon. A bekötési rajz figyelmen kívül hagyása vagy helytelen értelmezése komoly problémákhoz vezethet, beleértve a rendszer nem megfelelő működését, a berendezések károsodását, vagy akár áramütés veszélyét is.

• Biztosítja a helyes elektromos kapcsolatokat.
• Megakadályozza a rövidzárlatot és más elektromos problémákat.
• Lehetővé teszi a kaputelefon rendszerének optimális működését.
• Segít a hibaelhárításban, ha a rendszer nem megfelelően működik.

A Legrand Kaputelefon Bekötésének Általános Lépései (A Bekötési Rajz Figyelembevételével)

Bár a konkrét lépések a Legrand kaputelefon típusától függően változhatnak, az alábbiakban egy általános áttekintést nyújtunk a bekötési folyamatról, hangsúlyozva a bekötési rajz kulcsszerepét.

1. A bekötési rajz alapos tanulmányozása: Mielőtt bármihez hozzáfogna, szánjon időt a Legrand kaputelefonhoz mellékelt bekötési rajz részletes áttanulmányozására. Azonosítsa az egyes csatlakozási pontokat, a vezetékek színeit és a szimbólumokat.
2. A szükséges eszközök előkészítése: Győződjön meg róla, hogy rendelkezik minden szükséges eszközzel, beleértve a csavarhúzót, a vezetékcsupaszítót, a multimétert (a feszültség ellenőrzéséhez), és esetleg a fúrógépet a rögzítéshez.
3. A tápellátás biztosítása: A legtöbb Legrand kaputelefon külső tápegységet igényel. A bekötési rajzon pontosan meg van jelölve, hogy a tápegységet hogyan kell a hálózathoz és a kaputelefon rendszeréhez csatlakoztatni. Ügyeljen a megfelelő feszültségre és polaritásra!

4. A kültéri egység bekötése: A kültéri egység tartalmazza a csengőt, a mikrofont és a kamerát (ha van). A bekötési rajz megmutatja, hogy a hangszóró, a mikrofon, a kamera és az esetlegesen beépített kártyaolvasó vagy ujjlenyomat-olvasó vezetékeit hová kell csatlakoztatni.
5. A beltéri egység bekötése: A beltéri egység a lakásban található monitor vagy hangszóró. A bekötési rajz alapján kösse be a kijelző, a hangszóró, a mikrofon és a kapunyitó gomb vezetékeit.
6. Az elektromos zár vagy kapunyitó automatika bekötése (opcionális): Ha a rendszer tartalmaz elektromos zárat vagy kapunyitó automatikát, a bekötési rajz részletezi, hogyan kell ezeket a kültéri vagy beltéri egységhez csatlakoztatni. Különös figyelmet kell fordítani a relék helyes bekötésére.
7. A vezetékek ellenőrzése: A bekötés befejezése után gondosan ellenőrizze az összes csatlakozást. Győződjön meg róla, hogy a vezetékek megfelelően rögzítettek és nincsenek szabadon lógó szálak.
8. A rendszer tesztelése: Kapcsolja be a tápellátást, és tesztelje a kaputelefon minden funkcióját, beleértve a csengést, a hangkommunikációt, a videóképet (ha van) és a kapunyitást.

Gyakori Legrand Kaputelefon Típusok és Bekötési Rajzaik

A Legrand számos különböző típusú kaputelefont kínál, amelyek bekötési rajzai eltérhetnek. Íme néhány gyakori típus és a hozzájuk tartozó bekötési szempontok:

Legrand Classe 100 Bekötési Rajz

A Legrand Classe 100 sorozat egyszerű, analóg kaputelefonokat foglal magában. A bekötési rajzuk általában jól áttekinthető, és a telepítésük viszonylag egyszerű. A legfontosabb a kültéri és beltéri egység közötti megfelelő vezetékezés (általában 2 vagy több vezeték szükséges a hang és a tápellátás átviteléhez).

Legrand Classe 300 Bekötési Rajz

A Legrand Classe 300 sorozat már fejlettebb funkciókkal rendelkezik, beleértve a videóátvitelt és az érintőképernyős vezérlést. A bekötési rajzuk bonyolultabb lehet, figyelembe véve a videojel átviteléhez szükséges további vezetékeket vagy akár a hálózati (Ethernet) csatlakozást IP-alapú modellek esetén.

Legrand 2-vezetékes Rendszerek Bekötési Rajza

A Legrand 2-vezetékes rendszerei nagy népszerűségnek örvendenek az egyszerű telepítésük miatt. A bekötési rajzuk azt mutatja, hogy a tápellátás, a hang és a videojel is mindössze két vezetéken keresztül jut el az egységek között. Ez jelentősen leegyszerűsíti a meglévő kábelezés cseréjét.

Legrand IP Kaputelefon Rendszerek Bekötési Rajza

A Legrand IP kaputelefon rendszerei a legmodernebb megoldást képviselik. A bekötési rajzuk a hálózati kábelek (Ethernet) csatlakoztatását is tartalmazza, amelyen keresztül az adatátvitel és a tápellátás (PoE) is megvalósulhat. Az IP rendszerek konfigurálása szoftveres beállításokat is igényelhet.

Fontos Tippek a Legrand Kaputelefon Bekötéséhez

• Mindig olvassa el és értelmezze a konkrét Legrand kaputelefon modelljének bekötési rajzát. Ne általános útmutatókra hagyatkozzon!
• Húzza ki a hálózatból a tápegységet a bekötés megkezdése előtt a balesetek elkerülése érdekében!
• Használjon megfelelő típusú és vastagságú vezetékeket a bekötési rajzon vagy a gyártói ajánlásoknak megfelelően.

• Ügyeljen a vezetékek polaritására, különösen a tápellátásnál és az elektromos záraknál. A helytelen polaritás károsíthatja a berendezést.
• Ha bizonytalan a bekötésben, forduljon szakemberhez! Az elektromos munkák veszélyesek lehetnek, ha nem megfelelően végzik el őket.

• Dokumentálja a bekötést, különösen ha későbbi karbantartásra vagy hibaelhárításra lehet szükség.
• Tesztelje a rendszert alaposan a bekötés befejezése után. Ellenőrizze az összes funkciót.

Hol Találhatja Meg a Legrand Kaputelefon Bekötési Rajzát?

A Legrand kaputelefon bekötési rajza általában a termék csomagolásában található. Ha elvesztette a papír alapú változatot, gyakran megtalálhatja a Legrand hivatalos weboldalán a termékoldalon a letölthető dokumentumok között. Keresse a „manual”, „installation guide” vagy „wiring diagram” kifejezéseket.

Összefoglalás

A Legrand kaputelefon sikeres telepítése nagymértékben függ a bekötési rajz pontos megértésétől és a lépésről lépésre történő követésétől. Ez az útmutató átfogó képet nyújtott a bekötés általános folyamatáról és a különböző Legrand típusok sajátosságairól. Ne feledje, a biztonság az első, ezért ha bármilyen kétsége merül fel, forduljon képzett szakemberhez. A helyesen bekötött Legrand kaputelefon hosszú éveken át szolgálja majd otthona biztonságát és kényelmét.
