A Tökéletes Lakáselosztó Gipszkartonba: Átfogó Útmutató a Helyes Kivitelezéshez és a Tartós Eredményhez
A modern otthonok elengedhetetlen részei az elektromos hálózat biztonságos és hatékony elosztását biztosító lakáselosztók. Különösen igaz ez a gipszkarton falakkal rendelkező épületekre, ahol a beépítés speciális figyelmet és szakértelmet igényel. Cikkünk célja, hogy egy mindenre kiterjedő, részletes útmutatót nyújtson a lakáselosztók gipszkartonba történő szakszerű szereléséhez, a tervezéstől a végső ellenőrzésig. Bemutatjuk a szükséges eszközöket, az alkalmazandó technikákat, a legfontosabb biztonsági előírásokat és a gyakran felmerülő problémák megoldásait, hogy Ön is magabiztosan vághasson bele a projektbe, vagy megalapozott döntéseket hozhasson a szakember kiválasztásakor.
Miért Fontos a Szakszerű Lakáselosztó Beépítés Gipszkartonba?
A lakáselosztó az otthon elektromos rendszerének központi eleme, amely biztosítja az áramkörök védelmét a túlterhelés és a rövidzárlat ellen. A gipszkarton falak népszerűek a könnyű szerelhetőségük és a gyors építési idő miatt, azonban az elektromos szerelvények, így a lakáselosztók beépítése is körültekintést igényel. A nem megfelelően rögzített vagy bekötött elosztó komoly biztonsági kockázatot jelenthet, beleértve a tűzveszélyt és az áramütés lehetőségét. Emellett az esztétikai szempontok sem elhanyagolhatók; egy szakszerűen beépített lakáselosztó harmonikusan illeszkedik a fal síkjába, nem keltve zavaró látványt.
A Helytelen Beépítés Lehetséges Következményei
- Tűzveszély: A laza kötések vagy a nem megfelelő vezetékválasztás túlmelegedéshez és tűzhöz vezethet.
- Áramütés veszélye: A nem szigetelt vagy rosszul bekötött vezetékek érintése életveszélyes lehet.
- Rendszerhibák: A hibás bekötések a teljes elektromos rendszer működését megzavarhatják.
- Esztétikai problémák: A ferdén vagy kiállóan beépített elosztó rontja a helyiség összképét.
- Élettartam csökkenése: A nem megfelelő rögzítés vagy a nedvesség bejutása az elosztó korai meghibásodásához vezethet.
A Lakáselosztó Beépítésének Lépései Gipszkartonba: Részletes Útmutató
A lakáselosztó gipszkartonba történő beépítése több fázisból áll, amelyek mindegyike kiemelt figyelmet és precizitást igényel. A következőkben részletesen bemutatjuk az egyes lépéseket, a tervezéstől a végső ellenőrzésig.
1. A Tervezés és Előkészületek
Mielőtt bármibe is belekezdenénk, alaposan meg kell terveznünk a lakáselosztó helyét és a szükséges előkészületeket el kell végeznünk. Ez magában foglalja a megfelelő elosztó kiválasztását, a helyének kijelölését és a szükséges anyagok, eszközök beszerzését.

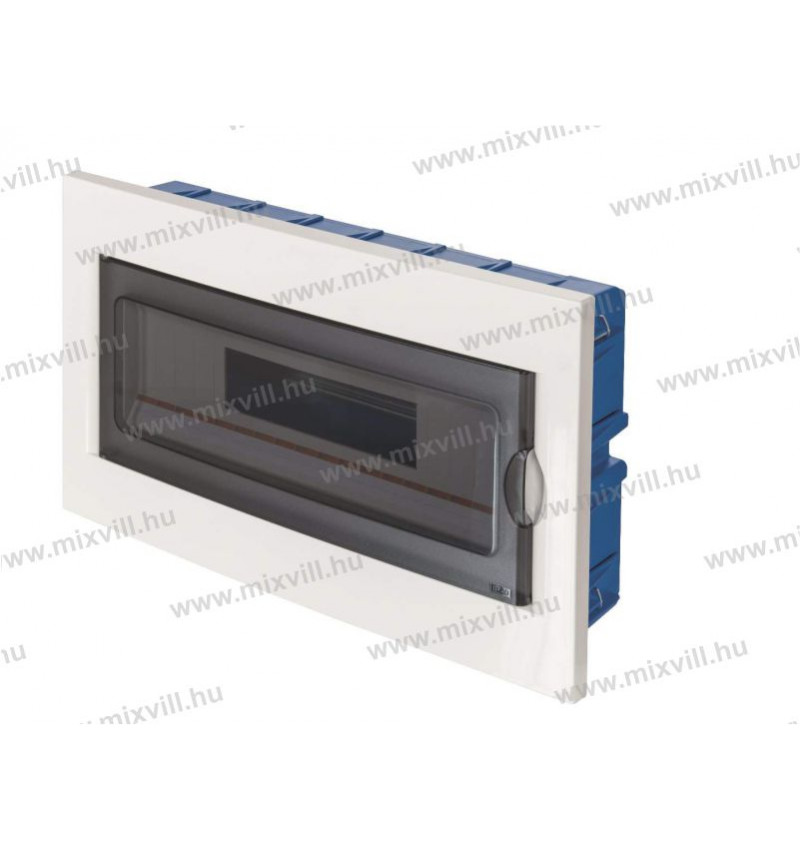

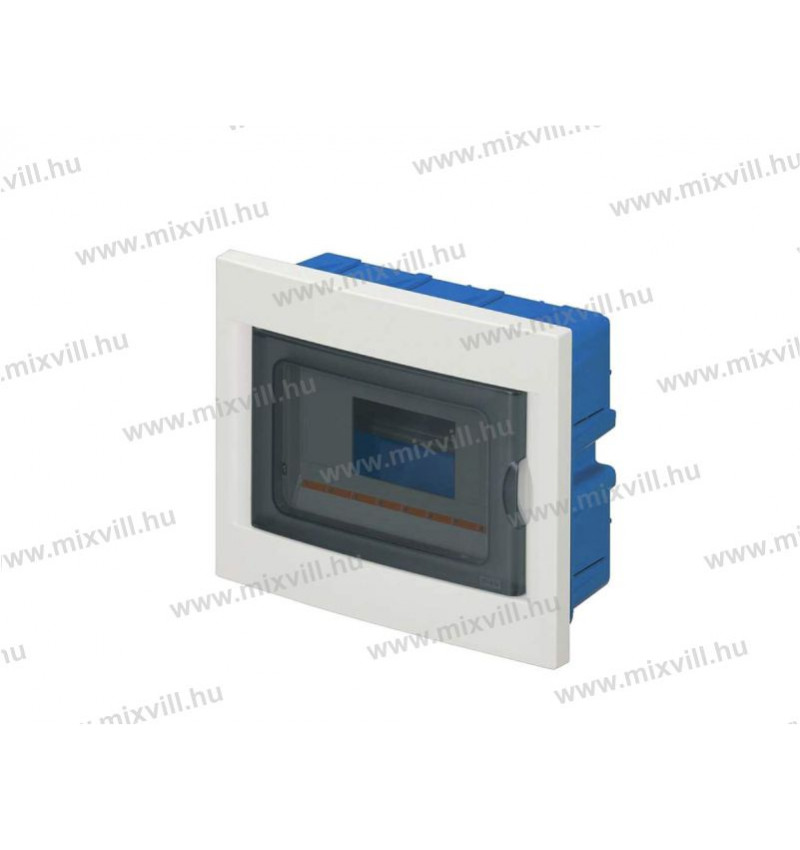

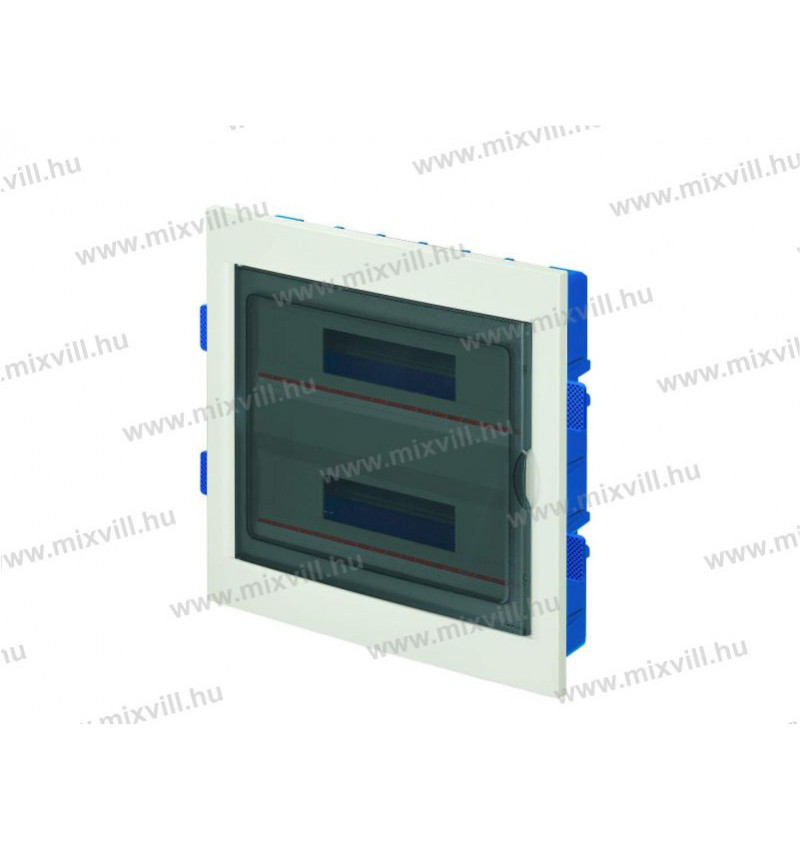

1.1. A Megfelelő Lakáselosztó Kiválasztása
A lakáselosztó kiválasztásakor több szempontot is figyelembe kell vennünk:
- Az áramkörök száma: Számoljuk meg a jelenlegi és a jövőben várhatóan szükséges áramkörök számát. Válasszunk olyan elosztót, amely elegendő hellyel rendelkezik a biztosítékok és a kismegszakítók számára, és hagyjunk némi tartalékot is.
- Az elosztó méretei: Mérjük le a rendelkezésre álló helyet a gipszkarton falban, és válasszunk olyan elosztót, amely méretben megfelel. Ügyeljünk arra, hogy az elosztó ne legyen se túl nagy, se túl kicsi a kialakított nyíláshoz.
- A beépítés típusa: Vannak süllyesztett és falon kívüli elosztók. Gipszkarton falakba általában a süllyesztett típus ajánlott az esztétikusabb megjelenés érdekében.
- A védettségi fokozat (IP-védelem): Vizes vagy párás helyiségekbe (pl. fürdőszoba, konyha) magasabb IP-védettségű elosztót kell választani.
- A szabványoknak való megfelelőség: Győződjünk meg arról, hogy az elosztó rendelkezik a szükséges tanúsítványokkal és megfelel a hatályos magyar és európai szabványoknak (pl. MSZ EN 61439).
- A gyártó hírneve és a minőség: Válasszunk megbízható gyártótól származó, jó minőségű elosztót, amely hosszú élettartamot és biztonságos működést garantál.
1.2. A Lakáselosztó Helyének Kijelölése
A lakáselosztó helyének megválasztása kulcsfontosságú a későbbi kényelmes használat és a biztonság szempontjából. Vegyük figyelembe a következőket:
- Könnyű hozzáférhetőség: Az elosztónak könnyen megközelíthetőnek kell lennie karbantartás vagy hiba esetén. Ne helyezzük el bútorok vagy más tárgyak mögött.
- Megfelelő magasság: Az elosztót általában a padlótól 1,5-1,8 méter magasságban szokás elhelyezni, hogy a gyermekek ne érhessék el, de a felnőttek számára kényelmes legyen a kezelése.
- Védett hely: Kerüljük a nedves, párás vagy hőforrások közeli helyeket. Az elosztót védeni kell a közvetlen napsugárzástól és a mechanikai sérülésektől is.
- Vezetékek hossza: Próbáljuk úgy megválasztani a helyet, hogy a bejövő és kimenő vezetékek a lehető legrövidebbek legyenek, elkerülve a felesleges toldásokat.
- Esztétikai szempontok: Bár a funkcionalitás az elsődleges, törekedjünk arra, hogy az elosztó a lehető legjobban illeszkedjen a környezetébe.
1.3. A Szükséges Eszközök és Anyagok Beszerzése
A lakáselosztó beépítéséhez a következő eszközökre és anyagokra lesz szükségünk:
- Lakáselosztó szekrény: A kiválasztott típus és méret.
- Gipszkarton fűrész vagy lyukfúró: A megfelelő méretű nyílás kivágásához.
- Vízmérték: A pontos beállítás érdekében.
- Csavarhúzó készlet: A rögzítő csavarokhoz és a vezetékek bekötéséhez.
- Kombinált fogó, csípőfogó, blankoló fogó: A vezetékek előkészítéséhez.
- Feszültségmérő: A feszültségmentesség ellenőrzéséhez.
- Ceruza és mérőszalag: A jelölésekhez.
- Gipszkarton rögzítő csavarok: Az elosztó rögzítéséhez.
- Vezetékek: A szükséges típusú és keresztmetszetű vezetékek az áramkörökhöz.
- Kismegszakítók, FI-relé (érintésvédelmi relé): A tervezett áramkörökhöz megfelelő típusok és értékek.
- Sorkapcsok: A vezetékek biztonságos összekötéséhez.
- Kábelösszekötők (gyorskötők): Szükség esetén a vezetékek ideiglenes rögzítéséhez.
- Védőcső vagy kábelcsatorna: A vezetékek falon belüli vezetéséhez (ajánlott).
- Munkavédelmi kesztyű és védőszemüveg: A biztonságos munkavégzéshez.
2. A Nyílás Kialakítása a Gipszkarton Falban
Miután megterveztük a lakáselosztó helyét és beszereztük a szükséges eszközöket és anyagokat, a következő lépés a megfelelő méretű nyílás kivágása a gipszkarton falban.
2.1. A Nyílás Méretének Meghatározása és Kijelölése
Először is pontosan mérjük le a lakáselosztó szekrény külső méreteit. A nyílásnak néhány milliméterrel nagyobbnak kell lennie, hogy az elosztó könnyen beilleszthető legyen, de ne legyen túl nagy, hogy ne maradjon esztétikailag zavaró rés. Ceruzával jelöljük ki a nyílás körvonalait a gipszkarton falon, a korábban megtervezett helyen. Használjunk vízmértéket a függőleges és vízszintes vonalak pontos meghúzásához.
2.2. A Nyílás Kivágása
A kijelölt vonalak mentén óvatosan vágjuk ki a nyílást. Ehhez használhatunk speciális gipszkarton fűrészt vagy egy multifunkciós eszközt megfelelő vágófejjel. Ügyeljünk arra, hogy ne sértsük meg a fal mögött futó esetleges vezetékeket vagy szerkezeteket. Ha bizonytalanok vagyunk a fal belső szerkezetét illetően, érdemes lehet egy faldetektort használni a vágás előtt.
2.3. A Nyílás Tisztítása
A kivágás után távolítsuk el a leeső gipszkarton darabokat és tisztítsuk meg a nyílás széleit. Szükség esetén finomítsuk a széleket egy reszelővel vagy csiszolópapírral, hogy simák legyenek.
3. A Vezetékek Előkészítése és Behúzása
A lakáselosztó bekötéséhez a bejövő és kimenő vezetékeket elő kell készítenünk és be kell húznunk a falba a nyíláshoz.
3.1. A Vezetékek Szükséges Hosszának Meghatározása
Mérjük le a távolságot a meglévő csatlakozási pontoktól (pl. főelosztó, fogyasztók) a lakáselosztó tervezett helyéig. Hagyjunk elegendő ráhagyást a kényelmes bekötéshez (kb. 15-20 cm mindkét végén).
3.2. A Vezetékek Behúzása a Falban
A vezetékeket lehetőség szerint védőcsőben vagy kábelcsatornában húzzuk be a falban. Ez nemcsak mechanikai védelmet nyújt, hanem megkönnyíti a későbbi karbantartást vagy cserét is. A védőcsövet vagy kábelcsatornát rögzítsük a fal szerkezetéhez, elkerülve az éles kanyarokat, amelyek akadályozhatják a vezetékek behúzását. Ha a gipszkarton falban már vannak meglévő üregek, azokat is felhasználhatjuk a vezetékek vezetésére, de ügyeljünk arra, hogy ne sértsük meg a fal szerkezetét.
3.3. A Vezetékek Végeinek Előkészítése
Miután behúztuk a vezetékeket a lakáselosztó nyílásához, óvatosan távolítsuk el a külső szigetelést a végekről egy blankoló fogó segítségével. A szigetelés eltávolításakor ügyeljünk arra, hogy ne sértsük meg a belső ereket. A vezetékek végeit sodorjuk meg, hogy ne legyenek szálasak, és szükség esetén ónozzuk meg a jobb érintkezés érdekében.
4. A Lakáselosztó Rögzítése a Gipszkarton Falban
Ha a nyílás elkészült és a vezetékek behúzásra kerültek, a következő lépés a lakáselosztó szekrény rögzítése a gipszkarton falban.

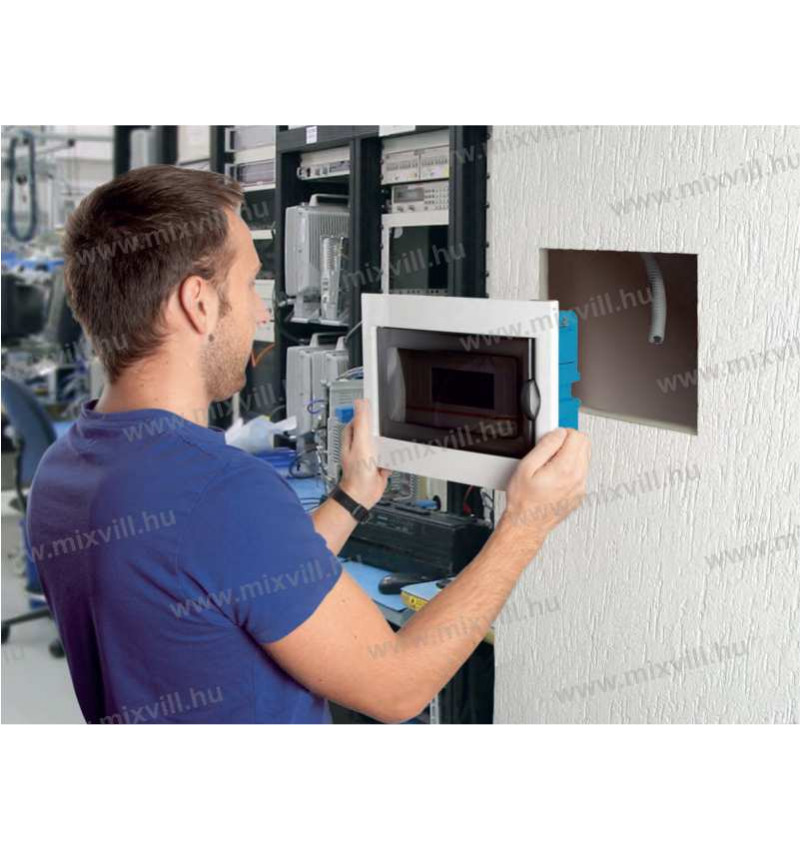

4.1. A Lakáselosztó Behelyezése a Nyílásba
Óvatosan helyezzük be a lakáselosztó szekrényt a kivágott nyílásba. Ellenőrizzük vízmértékkel, hogy az elosztó függőlegesen és vízszintesen is pontosan áll-e.
4.2. A Rögzítőfülek Beállítása vagy a Csavarok Behajtása
A legtöbb süllyesztett gipszkarton elosztó rendelkezik speciális rögzítőfülekkel. Ezeket a füleket a szekrény oldalán található csavarok meghúzásával lehet kifordítani, így azok a gipszkarton fal hátoldalába kapaszkodnak és stabilan rögzítik az elosztót. Ha az elosztó nem rendelkezik ilyen fülekkel, akkor a szekrényen található furatokon keresztül speciális gipszkarton rögzítő csavarokkal rögzíthetjük a falhoz. Ügyeljünk arra, hogy a rögzítés stabil legyen, de ne húzzuk túl a csavarokat, mert az károsíthatja a gipszkartont.
5. A Belső Szerelvények Beszerelése és a Vezetékek Bekötése
A lakáselosztó rögzítése után következik a belső szerelvények (kismegszakítók, FI-relé stb.) beszerelése és a vezetékek szakszerű bekötése.
5.1. A DIN-Sín és a Nulla/Föld Sín Beszerelése
Ha még nincsenek beszerelve,
