A Kismegszakító Dobozok Átfogó Útmutatója: Típusok, Kiválasztás és Szerelés
Mi az a Kismegszakító Doboz és Miért Nélkülözhetetlen?
A kismegszakító doboz, más néven elosztószekrény vagy biztosítéktábla, az elektromos hálózat központi eleme, amely elosztja az elektromos áramot az épület különböző áramkörei között. Elsődleges feladata a túláram és a rövidzárlat elleni védelem biztosítása, megakadályozva ezzel a tűzeseteket és az elektromos berendezések károsodását. A modern épületekben a kismegszakító dobozok nem csupán védelmi funkciót látnak el, hanem lehetővé teszik az áramkörök egyszerű és biztonságos kezelését, karbantartását és bővítését is.
Egy jól megtervezett és megfelelően telepített kismegszakító doboz elengedhetetlen a biztonságos és megbízható elektromos ellátás szempontjából. Lehetővé teszi az egyes áramkörök szükség szerinti lekapcsolását karbantartás vagy javítás idejére, anélkül, hogy az egész épületben szünetelne az áramszolgáltatás. Ezenkívül a modern kismegszakító dobozok helyet biztosítanak különböző védelmi eszközöknek, mint például a fi relé (áram-védőkapcsoló), amely az életvédelmet szolgálja.
A Kismegszakító Dobozok Főbb Típusai és Alkalmazási Területeik
A kismegszakító dobozok számos típusa létezik, amelyek kialakításukban, méretükben és felhasználási területükben különböznek. A leggyakoribb típusok a következők:
Lakossági Kismegszakító Dobozok
A lakossági kismegszakító dobozok általában kisebb méretűek és kevesebb kismegszakító befogadására alkalmasak. Ezeket családi házakban, lakásokban és kisebb irodákban használják az elektromos áramkörök elosztására és védelmére. A lakossági felhasználásra szánt dobozok gyakran falba süllyesztett vagy falra szerelt kivitelben készülnek, esztétikus megjelenéssel.
- Falba süllyesztett kismegszakító dobozok: Diszkrét megjelenésűek, a fal síkjába illeszkednek.
- Falra szerelt kismegszakító dobozok: Könnyen hozzáférhetőek és szerelhetőek, ideálisak utólagos beépítéshez vagy olyan helyiségekbe, ahol a falba süllyesztés nem lehetséges.
Ipari Kismegszakító Dobozok
Az ipari kismegszakító dobozok robusztusabb kialakításúak és nagyobb kapacitással rendelkeznek, hogy megfeleljenek az ipari létesítmények, gyárak és műhelyek magasabb energiaigényének és komplexebb elektromos hálózatának. Ezek a dobozok gyakran tartalmaznak több sornyi kismegszakítót, valamint egyéb vezérlő- és védelmi berendezéseket.
- Fali ipari kismegszakító dobozok: Nagyobb méretűek és strapabíróbbak, mint a lakossági változatok.
- Állószekrények: Nagyon nagy energiaigényű létesítményekben használatosak, ahol sok áramkör és berendezés elhelyezésére van szükség.
Speciális Kismegszakító Dobozok
Vannak olyan speciális kismegszakító dobozok is, amelyeket egyedi igényekhez terveztek. Ide tartoznak például az építkezési kismegszakító dobozok, amelyek ideiglenes áramellátást biztosítanak az építési területen, valamint a vízálló kismegszakító dobozok, amelyeket nedves vagy párás környezetben használnak.

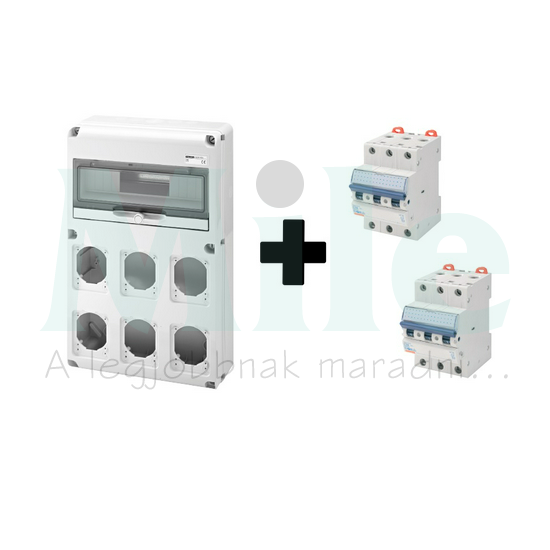

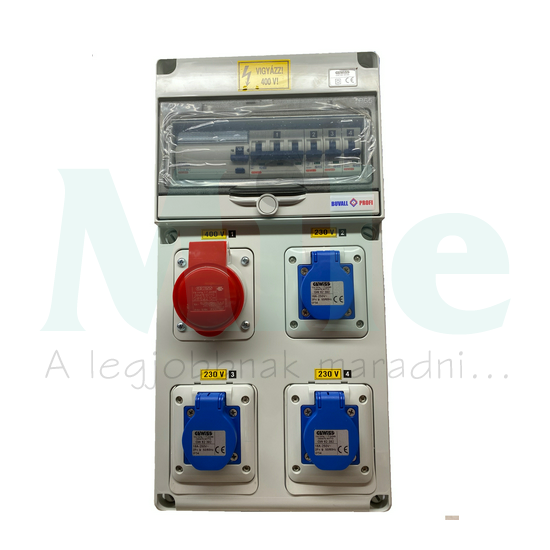

- Építkezési kismegszakító dobozok: Hordozhatóak és robusztusak, védelmet nyújtanak a külső hatásokkal szemben.

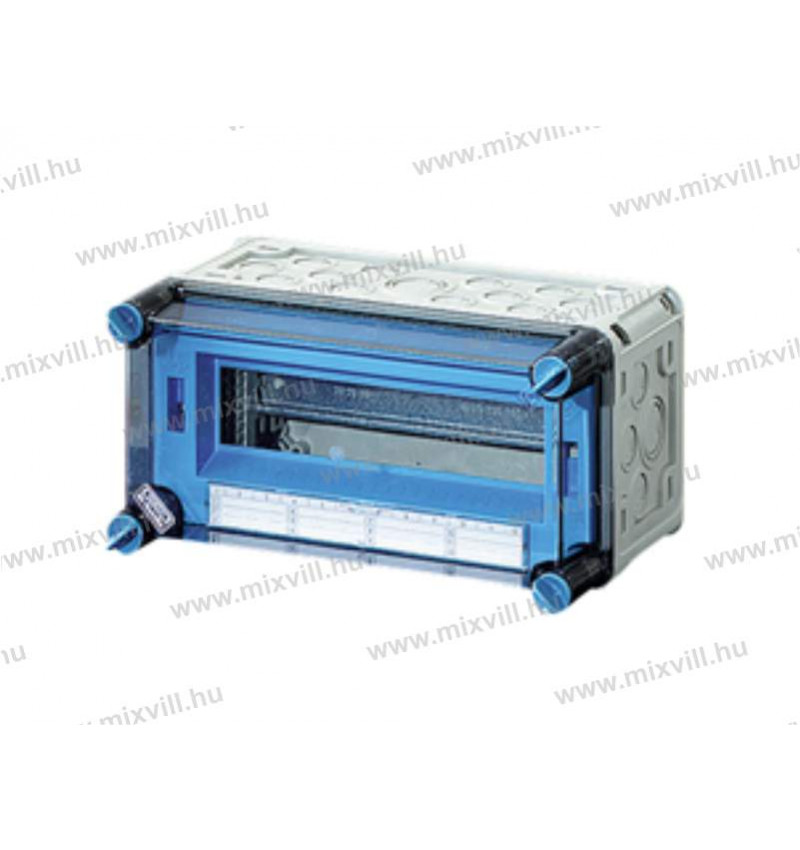

- Vízálló kismegszakító dobozok (IP védelem): Különleges tömítésekkel rendelkeznek, hogy megakadályozzák a víz és a por bejutását.
A Kismegszakító Doboz Kiválasztásának Fontos Szempontjai
A megfelelő kismegszakító doboz kiválasztása kulcsfontosságú a biztonságos és hatékony elektromos rendszer kialakításához. Számos tényezőt kell figyelembe venni a döntés során:
A Szükséges Kismegszakítók Száma és Típusa
Az egyik legfontosabb szempont a bekötendő áramkörök száma és az azokon használt kismegszakítók típusa. Minden áramkörhöz (pl. világítás, konnektorok, elektromos készülékek) külön kismegszakítóra van szükség. A doboznak elegendő hellyel kell rendelkeznie a jelenlegi és a jövőbeli bővítésekhez szükséges kismegszakítók számára is. Figyelembe kell venni a különböző áramkörök terhelését és ennek megfelelően kell kiválasztani a kismegszakítók névleges áramát.
A Doboz Méretei és Elhelyezése
A kismegszakító doboz méreteinek meg kell felelniük a beépítendő kismegszakítók és egyéb védelmi eszközök (pl. fi relé, túlfeszültség-védelem) méreteinek. Ezenkívül figyelembe kell venni a telepítés helyét és a rendelkezésre álló teret. A falba süllyesztett dobozok helyigényesebbek a beépítés szempontjából, míg a falra szerelt dobozok könnyebben telepíthetőek, de esztétikailag kevésbé diszkrétek.
A Doboz Anyaga és Védettségi Foka (IP besorolás)
A kismegszakító doboz anyaga befolyásolja a tartósságát és a külső hatásokkal szembeni ellenállását. A leggyakoribb anyagok a műanyag és a fém. A védettségi fok (IP besorolás) azt jelzi, hogy a doboz mennyire védett a szilárd testek (pl. por) és a víz behatolása ellen. Nedves vagy párás környezetben magasabb IP védettségű dobozt kell választani.
A Szabványoknak és Előírásoknak Való Megfelelés
A kismegszakító doboznak meg kell felelnie a hatályos nemzeti és nemzetközi szabványoknak és előírásoknak (pl. MSZ EN 61439). Ez biztosítja a termék biztonságosságát és a megfelelő működését. A tanúsítványokkal rendelkező termékek megbízhatóbbak és megfelelnek a minőségi követelményeknek.
A Gyártó és a Termék Minősége
Érdemes ismert és elismert gyártók termékeit választani, akik jó minőségű és megbízható kismegszakító dobozokat kínálnak. A minőségi termékek hosszabb élettartammal rendelkeznek és jobban ellenállnak a terhelésnek és a környezeti hatásoknak.
A Költségvetés
A kismegszakító dobozok ára széles skálán mozoghat a méret, a típus, az anyag és a gyártó függvényében. Fontos megtalálni az optimális ár-érték arányt, figyelembe véve a minőséget és a szükséges funkciókat.
A Bővíthetőség Lehetősége
Érdemes olyan kismegszakító dobozt választani, amely bővíthető, azaz rendelkezik elegendő tartalék hellyel új kismegszakítók vagy egyéb berendezések számára. Ez különösen fontos lehet a jövőbeli igények kielégítése szempontjából.
A Kismegszakító Doboz Szakszerű Szerelése és Bekötése
A kismegszakító doboz szerelése és bekötése szakértelmet és körültekintést igényel. Ezt a feladatot mindig villanyszerelő szakemberre kell bízni a biztonság és a szabványoknak való megfelelés érdekében. Az alábbiakban összefoglaljuk a legfontosabb lépéseket:
A Telepítés Előkészítése
A szerelés megkezdése előtt gondoskodni kell a munkahely biztonságáról és az áramtalanításról. Ellenőrizni kell a telepítés helyét, a fal vagy a felület alkalmasságát a doboz rögzítésére. Ki kell jelölni a vezetékek be- és kilépési pontjait.
A Doboz Rögzítése
A kismegszakító dobozt a kiválasztott helyre biztonságosan rögzíteni kell. Falba süllyesztett dobozok esetén ki kell alakítani a megfelelő méretű nyílást, és a dobozt rögzítőelemekkel (pl. csavarok, karmok) kell rögzíteni. Falra szerelt dobozok esetén a falon kell kifúrni a rögzítőelemek helyét.
A Kismegszakítók és Egyéb Védelmi Eszközök Beszerelése
A kismegszakítókat és a többi védelmi eszközt (pl. fi relé, túlfeszültség-levezető) a DIN sínre kell rögzíteni a dobozban. Ügyelni kell a megfelelő sorrendre és a mechanikai rögzítésre.
A Vezetékek Bekötése
A vezetékek bekötése a kismegszakítókhoz és a sorkapcsokhoz szigorú szabályok szerint történik. Be kell tartani a színkódokat (fázis, nulla, védőföld) és a csavaros kötések megfelelő meghúzását. A vezetékeknek a dobozba való be- és kilépését kábelátvezetőkkel kell biztosítani a mechanikai védelem érdekében.
A Fi Relé Bekötése (Áram-védőkapcsoló)
A fi relé bekötése különös figyelmet igényel, mivel az életvédelmi funkciót lát el. A fázis- és nulla vezetőket a relén keresztül kell vezetni, és a bekötésnek pontosnak kell lennie a helyes működés érdekében.
A Túlfeszültség-védelem Bekötése
A túlfeszültség-védelmi eszközök bekötése a hálózatba szintén fontos a berendezések védelme szempontjából. Ezeket általában a kismegszakítók elé kötik be.
A Bekötések Ellenőrzése és Tesztelése
A bekötés befejezése után alaposan ellenőrizni kell a csavaros kötéseket, a vezetékek helyes bekötését és a védőföld folytonosságát. Ezt követően műszeres mérésekkel (pl. szigetelésvizsgálat, érintésvédelmi mérés) kell ellenőrizni a rendszer biztonságos működését.
A Doboz Lezárása és Feliratozása
A tesztelés után a kismegszakító dobozt le kell zárni, és a kismegszakítókat érthetően fel kell iratozni (pl. világítás, konnektorok, konyha), hogy könnyen azonosíthatóak legyenek az egyes áramkörök.
A Kismegszakító Dobozok Karbantartása és Ellenőrzése
A kismegszakító dobozok rendszeres karbantartása és ellenőrzése elengedhetetlen a biztonságos és megbízható működés biztosításához. Az alábbiakban néhány fontos karbantartási feladatot sorolunk fel:
Szemrevételezés
Időnként szemrevételezéssel ellenőrizni kell a kismegszakító dobozt, hogy nincsenek-e rajta sérülések, repedések vagy elszíneződések. Ellenőrizni kell a vezetékek állapotát és a csavaros kötések szorosságát.
Por és Szennyeződés Eltávolítása
A kismegszakító doboz belsejében felgyülemlő por és szennyeződés befolyásolhatja a kismegszakítók és más berendezések működését, és akár túlmelegedéshez is vezethet. Ezért rendszeresen el kell távolítani a port egy puha kefével vagy porszívóval.
A Kismegszakítók Működésének Ellenőrzése
Időnként tesztelni kell a kismegszakítók működését a tesztgomb megnyomásával (ha van ilyen). Ez ellenőrzi, hogy a kioldó mechanizmus megfelelően működik-e. A fi reléket is rendszeresen tesztelni kell a tesztgombbal.
A Csavaros Kötések Meghúzása
A csavaros kötések idővel meglazulhatnak a hőingadozások és a vibráció miatt. Ezért időnként ellenőrizni kell a szorosságukat és szükség esetén meghúzni őket (áramtalanított állapotban!).
Műszeres Ellenőrzés (Szakember által)
Évente vagy kétévente villanyszerelő szakemberrel át kell vizsgáltatni a kismegszakító dobozt és az elektromos hálózatot. A szakember műszeres mérésekkel (pl. szigetelésvizsgálat, érintésvédelmi mérés) ellenőrzi a rendszer biztonságosságát és feltárja az
