A Kerámia Áthidalók Terhelhetősége: A Részletes Kézikönyv a Biztonságos Építéshez
A kerámia áthidalók az építőipar nélkülözhetetlen elemei, amelyek a falnyílások – ablakok, ajtók – feletti teherhordásra szolgálnak. Megfelelő kiválasztásuk és beépítésük kulcsfontosságú az épület szerkezeti stabilitásának és biztonságának szempontjából. Ebben az átfogó útmutatóban részletesen feltárjuk a kerámia áthidalók terhelhetőségének minden aspektusát, a tervezési szempontoktól a kivitelezési eljárásokig, a legfontosabb műszaki adatoktól a gyakorlati alkalmazásokig.
A Kerámia Áthidalók Alapvető Funkciója és Típusai
A kerámia áthidalók elsődleges feladata a felettük lévő falazat, födém vagy egyéb szerkezeti elemek súlyának és a rájuk ható terheléseknek a biztonságos áthidalása a nyílások felett. Különböző típusú kerámia áthidalók léteznek, amelyek eltérő terhelhetőségi jellemzőkkel és alkalmazási területekkel rendelkeznek. A leggyakoribb típusok közé tartoznak:
- Előregyártott kerámia áthidalók: Ezeket gyárilag, meghatározott méretekben és terhelhetőségi paraméterekkel készítik. Beépítésük gyors és egyszerű.
- Monolitikus kerámia áthidalók: Ezeket a helyszínen, zsaluzatban készítik el, gyakran vasbeton gerendával kombinálva. Nagyobb terhelhetőség elérésére alkalmasak.
- Kerámia gerendaelemekből összeállított áthidalók: Ezek több kisebb kerámia elem és betonacél felhasználásával készülnek a helyszínen.

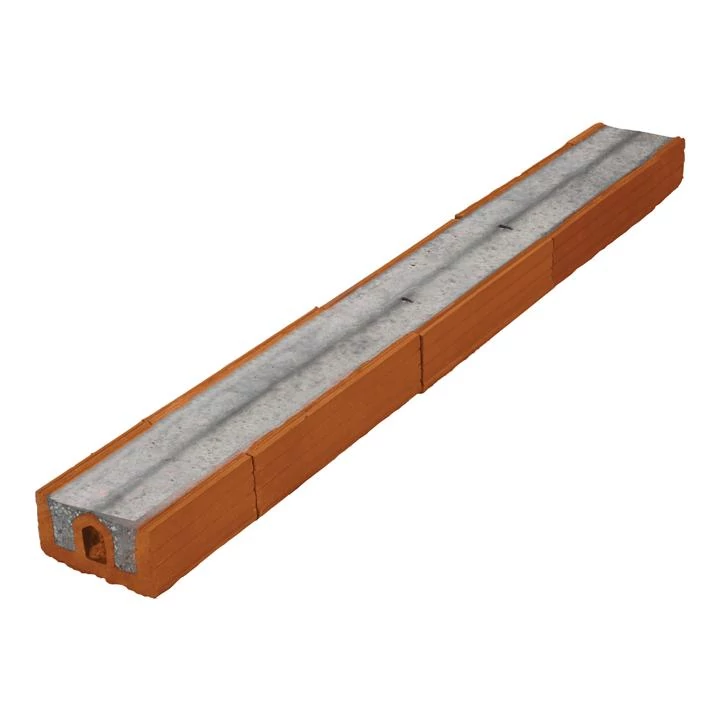

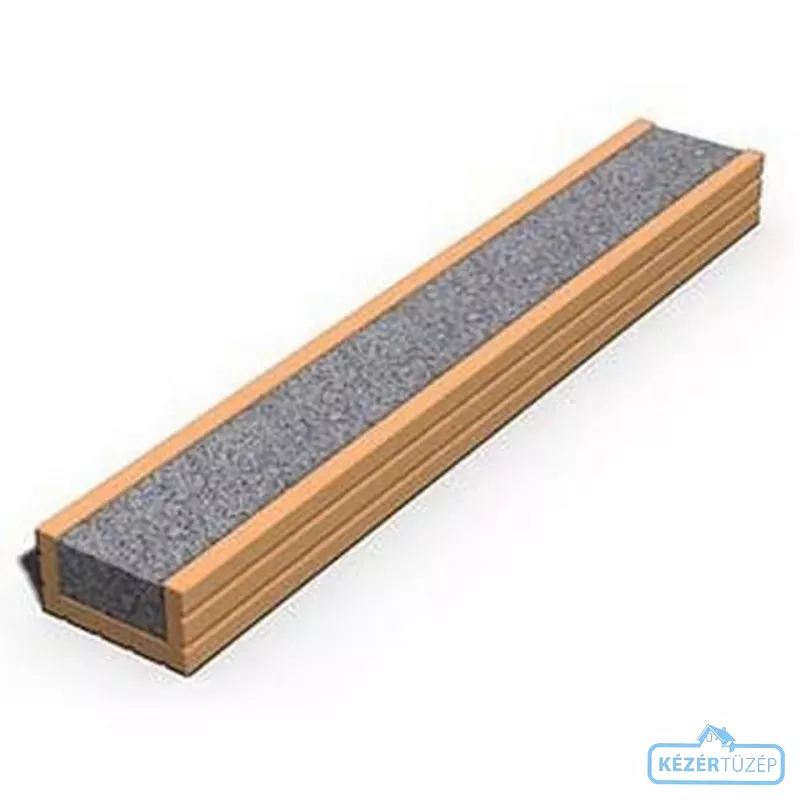

Az Előregyártott Kerámia Áthidalók Jellemzői és Terhelhetősége
Az előregyártott kerámia áthidalók népszerűségüket a könnyű beépíthetőségüknek és a pontos méreteiknek köszönhetik. A terhelhetőségüket a gyártó által megadott műszaki adatok tartalmazzák, amelyek figyelembe veszik az áthidaló méreteit (hosszúság, keresztmetszet), a felhasznált kerámia anyag szilárdságát és a beépített vasalás mennyiségét és minőségét. A terhelhetőségi táblázatok általában a megengedett egyenletes terhelést adják meg a különböző fesztávolságokhoz.
Fontos Műszaki Paraméterek az Előregyártott Kerámia Áthidalóknál
- Névleges méretek: Az áthidaló hossza, szélessége és magassága. Ezek befolyásolják a terhelhetőséget és a beépíthetőséget.
- Feszávolság: A két megtámasztási pont közötti távolság. A terhelhetőség jelentősen csökken a feszávolság növekedésével.
- Megengedett terhelés: A maximális terhelés, amelyet az áthidaló biztonságosan elviselhet. Ezt általában kN/m vagy kN egységben adják meg.
- Saját tömeg: Az áthidaló súlya, amelyet szintén figyelembe kell venni a terhelési számításoknál.
- Anyagminőség: A felhasznált kerámia és betonacél szilárdsági jellemzői.
- Vasalás: A beépített betonacél mennyisége, minősége és elhelyezkedése.
Az Előregyártott Kerámia Áthidalók Terhelhetőségét Befolyásoló Tényezők
- Az áthidaló hossza: Minél hosszabb az áthidaló, annál kisebb a terhelhetősége azonos keresztmetszet és anyagminőség mellett.
- Az áthidaló keresztmetszete: Nagyobb keresztmetszet általában nagyobb terhelhetőséget jelent.
- A felhasznált anyagok minősége: Magasabb szilárdságú kerámia és betonacél nagyobb terhelhetőséget tesz lehetővé.
- A beépített vasalás mennyisége és elrendezése: A megfelelő vasalás elengedhetetlen a húzószilárdság biztosításához és a repedések korlátozásához.
- A megtámasztás módja és hossza: A megfelelő megtámasztás biztosítja a terhelés egyenletes eloszlását és megakadályozza a lokális túlterheléseket.
- A terhelés típusa és eloszlása: Az egyenletes terhelés kedvezőbb, mint a pontszerű terhelés. A dinamikus terhelések (pl. rázkódás) különleges figyelmet igényelnek.
Gyakori Hibák az Előregyártott Kerámia Áthidalók Kiválasztásánál és Beépítésénél, Amelyek Csökkenthetik a Terhelhetőséget
- Nem megfelelő hosszúságú áthidaló választása, ami nem elegendő a nyílás áthidalásához és a megtámasztáshoz.
- Olyan áthidaló kiválasztása, amelynek a terhelhetősége nem elegendő a várható terhelésekhez.
- Az áthidaló nem megfelelő megtámasztása, ami lokális túlterhelésekhez vezethet.
- Az áthidaló sérülése a szállítás vagy a beépítés során.
- A beépítés során nem tartják be a gyártó utasításait.
- Utólagos beavatkozások az áthidaló szerkezetébe (pl. furatok készítése).
A Monolitikus Kerámia Áthidalók Készítése és Terhelhetősége
A monolitikus kerámia áthidalók általában nagyobb terhelhetőséget biztosítanak, mivel a helyszínen, az adott igényekhez igazodva tervezhetők és készíthetők el. Ezek gyakran vasbeton gerendával kombinálva készülnek, ahol a kerámia elemek a zsaluzatot és a későbbi vakolatalapot képezik. A terhelhetőséget ebben az esetben a vasbeton gerenda méretei, a beépített betonacél mennyisége és minősége, valamint a felhasznált beton szilárdsága határozza meg. A statikai tervező feladata a megfelelő méretezés elvégzése a várható terhelések figyelembevételével.
A Monolitikus Kerámia Áthidalók Tervezési Szempontjai a Megfelelő Terhelhetőség Biztosításához
- A nyílás mérete és a felette lévő szerkezetek súlya.
- A várható hasznos terhelések (pl. emberek, bútorok, berendezések).
- A hó- és szélterhelés (a helyszín éghajlati viszonyaitól függően).
- A födém típusa és szerkezete.
- A falazat anyaga és szerkezete.
- A statikai szabványok és előírások betartása.
A Monolitikus Kerámia Áthidalók Kivitelezésének Lépései a Maximális Terhelhetőség Eléréséhez
- A megfelelő zsaluzat elkészítése a tervezett méreteknek megfelelően.
- A betonacél váz pontos elhelyezése a statikai terv szerint.
- A kerámia elemek beépítése a zsaluzatba, biztosítva a megfelelő hézagokat a beton számára.
- A beton bedolgozása és tömörítése a légbuborékok elkerülése érdekében.
- A beton megfelelő utókezelése a szilárdulási időszakban.
- A zsaluzat eltávolítása a beton megfelelő szilárdulása után.
A Monolitikus Kerámia Áthidalók Terhelhetőségét Befolyásoló Kritikus Tényezők
- A vasbeton gerenda méretei (szélesség, magasság).
- A beépített betonacél mennyisége, minősége és elrendezése.
- A felhasznált beton szilárdsági osztálya.
- A kerámia elemek típusa és azok hozzájárulása a szerkezeti szilárdsághoz (ha van ilyen).
- A megtámasztás módja és hossza.
- A kivitelezés minősége és a technológiai előírások betartása.
A Kerámia Gerendaelemekből Összeállított Áthidalók Terhelhetősége és Szerkezete
A kerámia gerendaelemekből összeállított áthidalók olyan szerkezeti megoldások, ahol több kisebb kerámia gerenda és betonacél felhasználásával hozzák létre a nyílás feletti teherhordó elemet. Ezek az áthidalók rugalmasabb megoldást kínálhatnak bizonyos építési helyzetekben. A terhelhetőségüket az egyes gerendaelemek terhelhetősége, a beépített betonacél mennyisége és elrendezése, valamint a teljes szerkezet kialakítása határozza meg. A tervezés során figyelembe kell venni az egyes elemek közötti kapcsolatokat és a terheléseloszlás módját.
A Kerámia Gerendaelemekből Összeállított Áthidalók Tervezési Szempontjai a Megfelelő Terhelhetőség Eléréséhez
- Az egyes kerámia gerendaelemek egyedi terhelhetőségi adatai.
- A beépítendő gerendaelemek száma és elrendezése a nyílás felett.
- A betonacél mennyisége és elrendezése a gerendák között és felett.
- A felhasznált beton minősége.
- A megtámasztások kialakítása és hossza.
- A terhelés típusa és eloszlása a szerkezeten.
A Kerámia Gerendaelemekből Összeállított Áthidalók Kivitelezésének Lépései a Maximális Terhelhetőség Biztosításához
- A megtámasztó szerkezet (pl. falazat) megfelelő előkészítése.
- Az első kerámia gerendaelem pontos elhelyezése a terv szerint.
- A többi kerámia gerendaelem beépítése a megfelelő távolságra egymástól.
- A betonacél elemek (pl. kengyelek, hálók) elhelyezése a gerendák között és felett.
- A beton bedolgozása a gerendák közötti üregekbe és a felső felületre.
- A beton tömörítése és utókezelése.
A Kerámia Gerendaelemekből Összeállított Áthidalók Terhelhetőségét Meghatározó Kulcsfontosságú Tényezők
- Az egyes kerámia gerendaelemek egyedi terhelhetősége.
- A gerendaelemek száma és a köztük lévő távolság.
- A beépített betonacél mennyisége és elrendezése.
- A felhasznált beton szilárdsága.
- A megtámasztások minősége és hossza.
- A kivitelezés pontossága és a technológiai előírások betartása.
A Kerámia Áthidalók Terhelhetőségének Számítása és Ellenőrzése
A kerámia áthidalók terhelhetőségének pontos meghatározása és ellenőrzése elengedhetetlen a biztonságos építéshez. A számításokat statikus tervezőmérnökök végzik a vonatkozó szabványok és előírások figyelembevételével. A terhelési számítások során figyelembe veszik a saját súlyt, a hasznos terheléseket, a környezeti hatásokat (pl. hó, szél) és a rendkívüli terheléseket (pl. földrengés, ha releváns).
A Terhelési Számítások Alapelvei a Kerámia Áthidalóknál
- Terhelések azonosítása és meghatározása: Minden olyan erő fig
