Kabel Csatlakozok Es Kabelvegek

A Kábelcsatlakozók és Kábelvégek Átfogó Világa: Minden, Amit Tudnia Kell

A modern technológia és az elektromos rendszerek bonyolultságának növekedésével párhuzamosan a kábelcsatlakozók és kábelvégek szerepe felértékelődött. Ezek az apró, mégis kritikus fontosságú alkatrészek biztosítják az elektromos áram megbízható és biztonságos továbbítását a különböző eszközök és rendszerek között. Legyen szó otthoni elektromos hálózatról, ipari automatizálásról, gépjárművek elektronikájáról vagy a legmodernebb kommunikációs technológiákról, a megfelelő kábelcsatlakozó és kábelvég kiválasztása és szakszerű szerelése elengedhetetlen a hibamentes működéshez és a biztonság garantálásához.

A Kábelcsatlakozók Széles Spektruma: Típusok és Alkalmazások Részletesen

A kábelcsatlakozók világa rendkívül sokszínű, és a különböző alkalmazási területek speciális igényeihez igazodva számos eltérő típus létezik. A következőkben részletesen bemutatjuk a leggyakrabban használt kábelcsatlakozó típusokat, azok jellemzőit és tipikus felhasználási területeit.

Sorkapcsok: A Sokoldalú Megoldás Rögzített Kötésekhez

A sorkapcsok az egyik legelterjedtebb kábelcsatlakozó típus, különösen a fix telepítések területén. Jellemzőjük, hogy több vezetéket képesek egymáshoz rögzíteni egyetlen egységen belül. A sorkapcsok általában egy szigetelőházból és fém csatlakozóelemekből állnak, amelyek csavarok vagy rugós mechanizmus segítségével szorítják össze a vezetékeket. Előnyük a könnyű szerelhetőség, a megbízható kötés és a lehetőség a későbbi módosításokra. Számos változatuk létezik, beleértve a csavaros sorkapcsokat, a rugós sorkapcsokat, a sínre szerelhető sorkapcsokat és a nyomógombos sorkapcsokat. Alkalmazásuk széleskörű, megtalálhatók épületvillamossági rendszerekben, vezérlőszekrényekben, elektronikai eszközökben és még sok más területen.

Gyorskötözők: Az Egyszerű és Gyors Kötések Mesterei

A gyorskötözők, más néven Wago-kötők, az utóbbi években váltak rendkívül népszerűvé az elektromos szerelők körében. Fő előnyük a rendkívül gyors és egyszerű használat, amelyhez semmilyen speciális szerszám nem szükséges. A gyorskötözők belsejében található rugós mechanizmus biztosítja a vezetékek biztonságos és tartós rögzítését. Különösen előnyösek olyan helyeken, ahol sok vezetéket kell összekötni, vagy ahol a hely szűkös. Léteznek többször felhasználható és egyszer használatos változatok is, valamint különböző méretűek a különböző vezeték keresztmetszetekhez. A gyorskötözők széles körben alkalmazhatók lakossági és kereskedelmi épületek elektromos szereléseiben, világítási rendszerekben és egyéb alacsony feszültségű alkalmazásokban.

Csavaros Csatlakozók: A Klasszikus és Megbízható Megoldás

A csavaros csatlakozók a legrégebbi és egyik legelterjedtebb kábelcsatlakozó típus. Működési elvük egyszerű: a vezetékeket egy csavar segítségével szorítják egy fém érintkezőhöz. A csavaros csatlakozók megbízható és tartós kötést biztosítanak, és széles körben alkalmazhatók különböző feszültség- és áramerősség tartományokban. Számos változatuk létezik, beleértve a sorkapocs jellegű csavaros csatlakozókat, a banándugókat, a krokodilcsipeszeket és a speciális ipari csavaros csatlakozókat. A megfelelő meghúzási nyomaték biztosítása kulcsfontosságú a biztonságos és megbízható kötéshez.

Krimpelhető Csatlakozók: A Professzionális és Tartós Kötések Garanciája

A krimpelhető csatlakozók olyan kábelvégek és kábelcsatlakozók, amelyeket speciális krimpelő szerszám segítségével rögzítenek a vezetékhez. A krimpelés során a csatlakozó fém része deformálódik, szoros és tartós mechanikai és elektromos kötést hozva létre a vezetékkel. A krimpelhető csatlakozók előnye a nagy mechanikai szilárdság, a kiváló elektromos vezetőképesség és a hosszú élettartam. Számos típusuk létezik, beleértve az érvéghüvelyeket, a sarukat (pl. gyűrűs saruk, villa saruk, lapos saruk), a hüvelyeket és a speciális ipari krimpelhető csatlakozókat. Alkalmazásuk rendkívül széleskörű, megtalálhatók az autóiparban, a repülőgépiparban, az ipari automatizálásban, a telekommunikációban és sok más területen, ahol a megbízhatóság és a tartósság kiemelten fontos.

Forrasztott Csatlakozók: A Kiváló Elektromos Vezetőképesség Biztosítéka

A forrasztott csatlakozók olyan kötéseket hoznak létre, ahol a vezetékeket és a csatlakozóelemeket olvadt fém (általában ón) segítségével egyesítik. A forrasztás rendkívül jó elektromos vezetőképességet és erős mechanikai kötést eredményez. A forrasztás technikája azonban bizonyos szakértelmet és speciális eszközöket igényel. A forrasztott csatlakozók gyakran alkalmazzák érzékeny elektronikai alkatrészek összekötésére, ahol a jelintegritás és az alacsony ellenállás kritikus fontosságú. Példák közé tartoznak az audio- és video csatlakozók, valamint bizonyos típusú ipari és katonai alkalmazások.

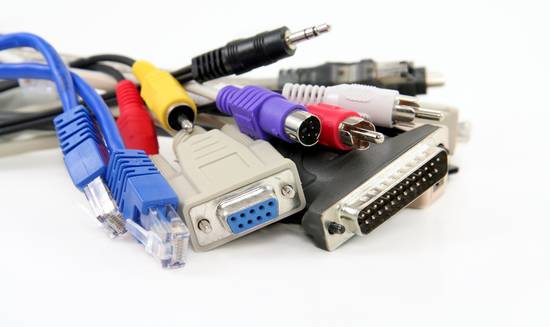

Dugaszolható Csatlakozók: A Gyors és Egyszerű Csatlakoztatás Lehetősége

A dugaszolható csatlakozók lehetővé teszik a vezetékek vagy eszközök gyors és egyszerű összekapcsolását és szétválasztását. Számos különböző típusuk létezik, amelyek a felhasználási terület és a követelmények függvényében eltérő kialakításúak. Ide tartoznak például a banándugók, az RCA csatlakozók, az USB csatlakozók, a hálózati (RJ45) csatlakozók, a koaxiális csatlakozók, az optikai csatlakozók és a különböző ipari és autóipari dugaszolható csatlakozók. Előnyük a kényelmes használat és a rugalmasság, különösen olyan esetekben, ahol gyakori a csatlakoztatás és a leválasztás.

Koaxiális Csatlakozók: A Nagyfrekvenciás Jelek Megbízható Továbbításához

A koaxiális csatlakozók speciálisan a nagyfrekvenciás jelek (pl. rádiófrekvencia, televíziós jel) veszteségmentes továbbítására tervezett kábelcsatlakozók. Jellemzőjük a koncentrikus felépítés, amely egy belső vezetőből, egy szigetelő rétegből, egy külső vezetőből (árnyékolás) és egy külső szigetelő burkolatból áll. A leggyakrabban használt koaxiális csatlakozó típusok közé tartozik az BNC, az SMA, az N-típusú és az F-típusú csatlakozó. Alkalmazásuk elengedhetetlen a televíziós és rádiótechnikában, a műholdas kommunikációban, a radarrendszerekben és a mérőműszerek területén.

Optikai Csatlakozók: A Fénysebességű Adatátvitel Alapkövei

Az optikai csatlakozók a fényhullámok segítségével történő adatátvitelhez használt kábelcsatlakozók. Lehetővé teszik az optikai szálak pontos és megbízható összekapcsolását, minimálisra csökkentve a jelveszteséget. Számos különböző típusuk létezik, mint például az LC, az SC, az ST és az MTP/MPO csatlakozók, amelyek a csatlakozási mechanizmusban és a méretben különböznek egymástól. Az optikai csatlakozók kulcsfontosságúak a telekommunikációs hálózatokban, az adatközpontokban, az orvosi képalkotó rendszerekben és más olyan alkalmazásokban, ahol nagy sávszélességre és hosszú távú, veszteségmentes adatátvitelre van szükség.

Ipari Csatlakozók: A Robusztus és Megbízható Megoldások Nehéz Körülményekhez

Az ipari csatlakozók kifejezetten az ipari környezetben támasztott magas követelményeknek megfelelően tervezett kábelcsatlakozók. Jellemzőjük a robusztus kialakítás, a magas védettségi fokozat (IP-védelem a por és a víz behatolása ellen), valamint a vibrációval és mechanikai igénybevétellel szembeni ellenállás. Számos különböző típusuk létezik, amelyek eltérő pólusszámmal, áramerősség- és feszültségtartományokkal rendelkeznek. Alkalmazásuk nélkülözhetetlen az ipari automatizálásban, a gépgyártásban, az építőiparban és más olyan területeken, ahol a megbízhatóság és a tartósság kritikus fontosságú.

Autóipari Csatlakozók: A Speciális Követelményekhez Igazodva

Az autóipari csatlakozók a gépjárművek elektromos rendszereinek speciális igényeihez tervezett kábelcsatlakozók. Jellemzőjük a kompakt méret, a megbízhatóság a vibrációval, a hőmérséklet-ingadozásokkal és a nedvességgel szemben, valamint a könnyű szerelhetőség. Számos különböző típusuk létezik, amelyek a különböző rendszerekhez (pl. motorvezérlés, világítás, érzékelők, infotainment) vannak optimalizálva. A szabványosítás fontos szerepet játszik az autóipari csatlakozók területén a kompatibilitás és a javíthatóság biztosítása érdekében.

Audio és Video Csatlakozók: A Minőségi Jelátvitelért

Az audio és video csatlakozók a hang- és képjelek minőségi továbbítására szolgáló kábelcsatlakozók. Számos különböző típusuk létezik, amelyek a jel típusa (analóg, digitális), a csatlakozási mechanizmus és a felhasználási terület szerint eltérnek. Az audio csatlakozók közé tartoznak például a jack csatlakozók (3.5 mm, 6.35 mm), az XLR csatlakozók és az RCA csatlakozók. A video csatlakozók közé tartozik például a HDMI, a DisplayPort, a BNC és az RCA csatlakozó. A megfelelő audio és video csatlakozó kiválasztása kulcsfontosságú a tiszta és zajmentes jelátvitelhez.

Hálózati Csatlakozók: Az Adatkommunikáció Alapjai

A hálózati csatlakozók az adatátviteli hálózatokban (pl. Ethernet) használt kábelcsatlakozók. A legelterjedtebb típus az RJ45 csatlakozó, amely egy 8-pólusú moduláris csatlakozó. A hálózati csatlakozók biztosítják a megbízható és gyors adatkommunikációt a különböző hálózati eszközök között. Fontos a megfelelő kábelezési szabványok (pl. Cat5e, Cat6) betartása a kívánt teljesítmény eléréséhez.

USB Csatlakozók: Az Univerzális Csatlakozási Felület

Az USB (Universal Serial Bus) csatlakozók az egyik legelterjedtebb kábelcsatlakozó típus a számítógépek, perifériák és más elektronikai eszközök összekapcsolására. Számos különböző változatuk létezik, beleértve az USB-A, USB-B, Mini-USB, Micro-USB és az újabb USB-C csatlakozókat. Az USB csatlakozók nemcsak adatátvitelre, hanem tápellátásra is használhatók, ami tovább növeli sokoldalúságukat.

Tápcsatlakozók: Az Elektromos Energia Biztosításához

A tápcsatlakozók az elektromos eszközök áramellátásához használt kábelcsatlakozók. Számos különböző formájuk és méretük létezik, a felhasználási terület és a szükséges feszültség- és áramerősség függvényében. Ide tartoznak a hálózati csatlakozók (dugók és aljzatok), a DC tápcsatlakozók és a speciális ipari tápcsatlakozók. A biztonsági előírások betartása kiemelten fontos a tápcsatlakozók használatakor.

A Kábelvégek Fontossága: A Megfelelő Lezárás és Csatlakoztatás Elengedhetetlen

A kábelvégek olyan alkatrészek, amelyeket a vezetékek végére szerelnek fel a biztonságos és megbízható csatlakoztatás érdekében. A megfelelő kábelvég kiválasztása és szakszerű rögzítése elengedhetetlen a hibamentes működéshez és a balesetek elkerüléséhez.

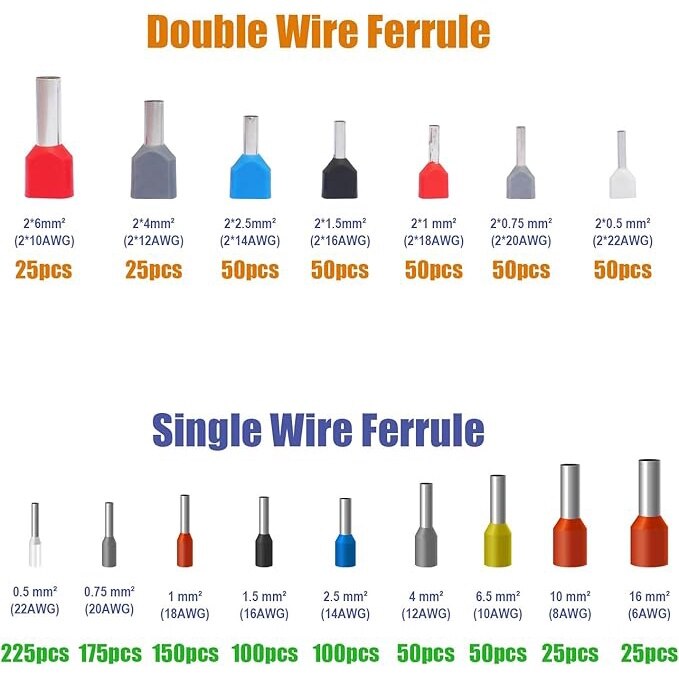

Érvéghüvelyek: A Sodrott Vezetékek Tökéletes Lezárása

Az érvéghüvelyek vékony fémhüvelyek, amelyeket a sodrott vezetékek végére krimpelnek. Megakadályozzák a vezeték szálainak szétbomlását, megkönnyítik a csatlakoztatást a sorkapcsokba és más csatlakozókba, valamint növelik a kötés megbíz
