Mi az az Infraérzékelő és Mire Használható?
Az infraérzékelők olyan elektronikai eszközök, amelyek a környezetükben kibocsátott vagy visszavert infravörös sugárzást érzékelik. Széles körben alkalmazzák őket a biztonságtechnikában, az automatizálásban, a mozgásérzékelésben, a hőmérsékletmérésben és még számos más területen. A megbízható működésük és az egyszerű integrálhatóságuk miatt népszerű választásnak számítanak mind az ipari, mind a lakossági felhasználók körében.
Leggyakoribb felhasználási területeik közé tartozik a biztonsági rendszerek, ahol mozgás érzékelésére használják őket, a világításautomatizálás, ahol a jelenlét érzékelésével kapcsolják fel a lámpákat, valamint a hőmérséklet-szabályozás, ahol a tárgyak vagy személyek hőmérsékletének érintés nélküli mérésére alkalmazzák.
Az Infraérzékelők Főbb Típusai és Működési Elvük
Számos különböző típusú infraérzékelő létezik, amelyek eltérő működési elven alapulnak. A legelterjedtebbek közé tartoznak a passzív infravörös (PIR) érzékelők és az aktív infravörös érzékelők.
Passzív Infraérzékelők (PIR)
A PIR érzékelők a környezetükben lévő tárgyak által kibocsátott infravörös sugárzás változásait érzékelik. Nem bocsátanak ki saját sugárzást, hanem a beérkező infravörös energiát figyelik. A mozgásérzékelő rendszerekben gyakran használnak PIR szenzorokat, mivel képesek érzékelni az emberi test hőmérsékletének változását.
- Előnyök: Alacsony energiafogyasztás, egyszerű felépítés.
- Hátrányok: Lassabb reakcióidő, érzékeny a környezeti hőmérséklet változásaira.
Aktív Infraérzékelők

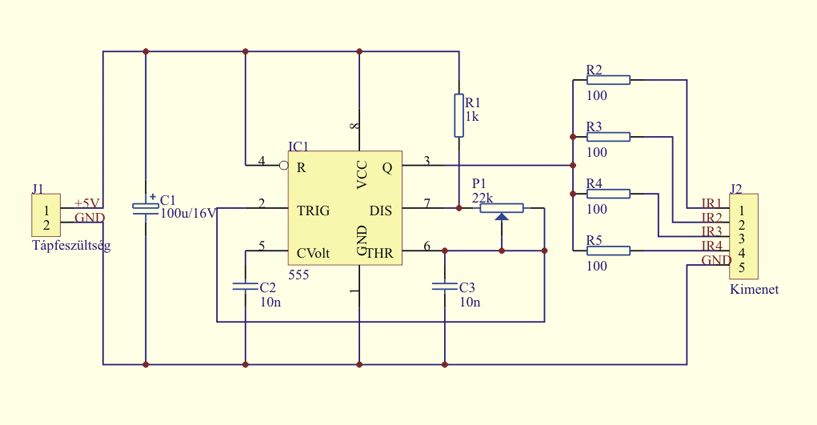

Az aktív infraérzékelők saját infravörös sugárzást bocsátanak ki, és a visszaverődő sugárzást figyelik. Ha egy tárgy vagy személy megszakítja a kibocsátott és a visszavert sugár útját, az érzékelő jelez. Gyakran használják őket távolságmérésre és akadályérzékelésre.
- Előnyök: Gyorsabb reakcióidő, pontosabb mérés.
- Hátrányok: Magasabb energiafogyasztás, komplexebb felépítés.
Egyéb Infraérzékelő Típusok
Léteznek még speciálisabb infraérzékelő típusok is, mint például a hőelemek és a bolométerek, amelyeket elsősorban hőmérsékletmérésre használnak. Ezek az eszközök rendkívül érzékenyek a hőmérséklet-változásokra.
Az Infraérzékelő Bekötésének Lépései – Általános Útmutató
Az infraérzékelő bekötése általában nem bonyolult feladat, de fontos a pontos bekötési rajz és a gyártóspecifikációk betartása. Az alábbiakban egy általános útmutatót talál, de mindig ellenőrizze az adott érzékelő dokumentációját!
1. A Szükséges Eszközök és Anyagok Előkészítése
Mielőtt elkezdené a bekötést, győződjön meg róla, hogy rendelkezik a következő eszközökkel és anyagokkal:
- A bekötendő infraérzékelő
- A hozzá tartozó bekötési rajz és dokumentáció
- Szükséges kábelek (a bekötési rajznak megfelelő típusú és hosszúságú)
- Csavarhúzó készlet
- Vágófogó és blankoló
- Multiméter (a feszültség ellenőrzéséhez)
- Forrasztópáka és ón (ha forrasztásra van szükség)
- Szigetelőszalag vagy zsugorcső
- A tápellátáshoz szükséges adapter vagy tápforrás
- A vezérlendő eszköz (pl. relé, lámpa)
2. A Bekötési Rajz Értelmezése
A bekötési rajz kulcsfontosságú a helyes bekötéshez. Figyelmesen tanulmányozza át a rajzot, azonosítsa a bemeneti és kimeneti csatlakozókat, a tápfeszültség polaritását és a vezérlőjeleket. A leggyakoribb jelölések a következők lehetnek:
- VCC vagy V+: Pozitív tápfeszültség
- GND vagy V-: Negatív tápfeszültség (föld)
- OUT: Kimeneti jel (aktiváláskor magas vagy alacsony szint)
- NC (Normally Closed): Normál zárt érintkező
- NO (Normally Open): Normál nyitott érintkező
- COM (Common): Közös érintkező
3. A Tápfeszültség Bekötése
Csatlakoztassa az érzékelő tápfeszültség bemenetét a megfelelő tápforráshoz. Ügyeljen a helyes polaritásra! A fordított polaritás az érzékelő károsodásához vezethet. Használjon multimétert a tápfeszültség ellenőrzéséhez, mielőtt az érzékelőhöz csatlakoztatná.
4. A Kimeneti Jel Bekötése
A kimeneti jel csatlakozóját kösse a vezérelni kívánt eszköz bemenetéhez. Ez lehet egy relé, egy mikrokontroller bemeneti lába vagy egy másik elektronikai áramkör. A kimeneti jel típusa (pl. digitális, analóg) és szintje (magas/alacsony) a bekötendő eszköz specifikációitól függ.
5. A Földelés Bekötése (Ha Szükséges)
Bizonyos esetekben szükség lehet a földelés bekötésére a zaj csökkentése és a stabil működés érdekében. Kövesse a bekötési rajzon található utasításokat a földelés helyes bekötéséhez.
6. A Bekötések Ellenőrzése
A bekötés befejezése után alaposan ellenőrizze az összes csatlakozást. Győződjön meg róla, hogy nincsenek laza vezetékek vagy rövidzárlatok. Használjon multimétert a folytonosság és a szigetelés ellenőrzéséhez.
7. A Tesztelés
Kapcsolja be a tápfeszültséget, és tesztelje az infraérzékelő működését. Ellenőrizze, hogy megfelelően reagál-e a mozgásra vagy a hőmérséklet-változásra, és hogy a vezérelt eszköz a várt módon működik-e.
Gyakori Hibák és Megoldásaik a Bekötés Során
A bekötés során gyakran előfordulhatnak hibák, amelyek a rendszer nem megfelelő működéséhez vezethetnek. Íme néhány gyakori probléma és a lehetséges megoldások:
- Nincs reakció: Ellenőrizze a tápfeszültség bekötését és a polaritást. Győződjön meg róla, hogy a tápforrás elegendő áramot biztosít.
- Instabil működés: Ellenőrizze a vezetékek szigetelését és a csatlakozások stabilitását. A zaj csökkentése érdekében próbálja meg a földelés bekötését.
- Rossz érzékenység: Ellenőrizze az érzékelő beállításait (ha vannak). Bizonyosodjon meg róla, hogy az érzékelő látóterében nincsenek akadályok.
- Folyamatos aktiválás: Ellenőrizze a környezeti feltételeket (pl. erős hőforrások a látótérben). Lehet, hogy az érzékelő túl érzékeny, állítsa be az érzékenységet.
Haladó Tippek és Trükkök a Tökéletes Bekötéshez
A tökéletes bekötés érdekében érdemes néhány haladó tippet és trükköt is megfogadni:
- Használjon árnyékolt kábeleket zajos környezetben.
- Rögzítse a vezetékeket kábelkötegelőkkel a rendezett és biztonságos bekötés érdekében.
- Dokumentálja a bekötéseket bekötési rajzokkal és jegyzetekkel a későbbi karbantartás megkönnyítése érdekében.
- Ha bonyolultabb rendszert épít, használjon sorkapcsokat a vezetékek átlátható és egyszerű csatlakoztatásához.
- Mindig olvassa el és kövesse a gyártóspecifikációkat és a bekötési útmutatót.
