Üdvözöljük a legátfogóbb útmutatóban, amely az időrelék lenyűgöző világába kalauzolja Önt. Ebben a részletes cikkben nem csupán a működésük alapelveit fogjuk feltárni, hanem mélyrehatóan elemezzük a különböző típusokat, alkalmazási területeket és a sikeres beállításukhoz szükséges kulcsfontosságú szempontokat. Célunk, hogy a téma szakértőjévé váljon, függetlenül attól, hogy Ön hobbiból érdeklődik, ipari szakember vagy éppen csak most ismerkedik ezzel a sokoldalú eszközzel.
Mi is pontosan az az időrelé?
Az időrelé egy olyan elektromos kapcsolóeszköz, amely egy bemeneti jel hatására egy előre beállított időkésleltetés után vagy közben kapcsolja a kimeneti áramkört. Ez a látszólag egyszerű funkció számtalan automatizálási feladat elengedhetetlen építőkövévé teszi az időreléket a legkülönbözőbb területeken.
Az időrelék alapvető működési elvei
Az időrelék működése azon alapul, hogy egy bemeneti jel (például feszültség megjelenése vagy megszűnése) egy belső időzítő mechanizmust indít el. Ez a mechanizmus lehet elektromechanikus, elektronikus vagy akár pneumatikus elven működő. Az előre beállított idő letelte után a relé kontaktusai átkapcsolnak, megváltoztatva a kimeneti áramkör állapotát. Ez az időzített kapcsolás teszi lehetővé komplex vezérlési feladatok megvalósítását.
A leggyakoribb időrelé típusok és azok működése
A különböző alkalmazási igényekhez számos időrelé típus létezik, amelyek működési elveikben és funkcióikban eltérhetnek:
Késleltetett behúzású időrelék (On-Delay Timers)
Amikor a bemeneti feszültség megjelenik, a kimeneti kontaktusok csak az előre beállított idő letelte után kapcsolnak be. A bemeneti feszültség megszűnésekor a kimeneti kontaktusok azonnal visszaállnak eredeti állapotukba. Ez a típus ideális olyan alkalmazásokhoz, ahol egy műveletnek egy bizonyos idő elteltével kell elindulnia.
Késleltetett elengedésű időrelék (Off-Delay Timers)
A bemeneti feszültség megjelenésekor a kimeneti kontaktusok azonnal bekapcsolnak. A bemeneti feszültség megszűnésekor a kimeneti kontaktusok csak az előre beállított idő letelte után állnak vissza eredeti állapotukba. Ez a típus olyan esetekben hasznos, ahol egy folyamatnak még egy ideig folytatódnia kell a vezérlőjel megszűnése után.
Impulzusadó időrelék (Single-Shot Timers)
Egy bemeneti impulzus hatására a kimeneti kontaktusok egy előre beállított ideig bekapcsolva maradnak, majd automatikusan visszaállnak. Az impulzus hossza nem befolyásolja a kimeneti impulzus időtartamát. Ez a típus rövid ideig tartó vezérlőjelek generálására alkalmas.
Ciklikus időrelék (Cyclic Timers / Flasher Relays)
Ezek a relék ismétlődő be- és kikapcsolási ciklusokat generálnak egy beállított bekapcsolási idő és egy beállított kikapcsolási idő alapján. A ciklus a bemeneti feszültség megléte alatt folyamatosan ismétlődik. Villogó fények, szivattyúk periodikus működtetése vagy egyéb ismétlődő folyamatok vezérlésére használják.

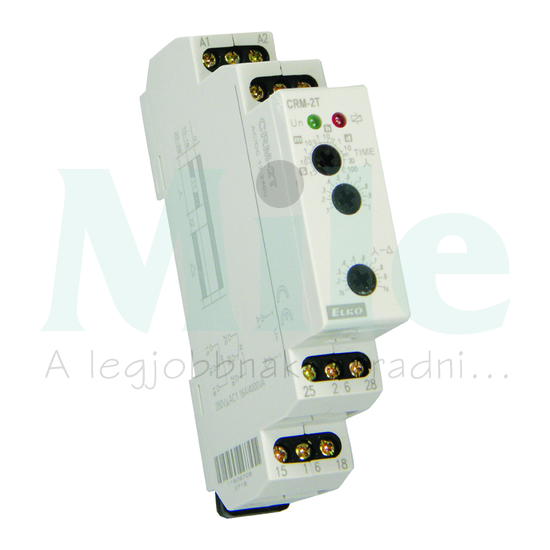

Csillag-delta indító időrelék (Star-Delta Timers)
Speciális típus, amelyet háromfázisú aszinkronmotorok indításához használnak. A motor először csillagkapcsolásban indul, majd egy beállított idő után átkapcsol delta kapcsolásba, csökkentve az indítási áramot.
Az időrelék legfontosabb paraméterei és beállítási szempontjai
A megfelelő időrelé kiválasztásához és helyes beállításához figyelembe kell venni néhány kulcsfontosságú paramétert:
- Időtartomány: Az az időtartomány, amelyen belül az időzítés beállítható (pl. 0,1 másodperc – 10 óra).
- Tápfeszültség: Az a feszültség, amellyel az időrelét táplálni kell (AC vagy DC, és a feszültség értéke).
- Kimeneti kontaktusok típusa és terhelhetősége: A kontaktusok lehetnek NO (nyitó), NC (záró) vagy váltóérintkezők (CO), és meg kell felelniük a vezérelt áramkör áram- és feszültségigényének.
- Működési mód: A kiválasztott időrelé típusának megfelelő működési mód (pl. késleltetett behúzás, késleltetett elengedés stb.).
- Pontosság: Az időzítés pontossága, amely kritikus lehet bizonyos alkalmazásokban.
- Hőmérsékleti tartomány: Az a hőmérsékleti tartomány, amelyen belül az időrelé megbízhatóan működik.
- Védettségi fokozat (IP-védettség): A környezeti hatásokkal szembeni ellenállás mértéke.
A beállítás általában potenciométerekkel, DIP-kapcsolókkal vagy digitális interfészen keresztül történik, a konkrét típustól függően. A helyes beállítás elengedhetetlen a kívánt automatizálási funkció megbízható működéséhez.
Az időrelék széleskörű alkalmazási területei
Az időrelék sokoldalúságuknak köszönhetően az ipar, az épületautomatizálás, a háztartási gépek és még sok más területen nélkülözhetetlenek:
- Ipari automatizálás: Futószalagok vezérlése, gépek ciklikus működtetése, robotok szinkronizálása.
- Épületautomatizálás: Világításvezérlés (pl. lépcsőházi automaták), szellőztető rendszerek időzített működtetése, öntözőrendszerek vezérlése.
- Biztonsági rendszerek: Riasztók késleltetett aktiválása, megfigyelő kamerák időzített felvétele.
- Háztartási gépek: Mosógépek, mosogatógépek, sütők programvezérlése.
- Közlekedés: Jelzőlámpák vezérlése, vasúti biztosítóberendezések.
- Energiagazdálkodás: Fűtési és hűtési rendszerek optimalizálása.
Gyakorlati tanácsok az időrelék hatékony használatához
Ahhoz, hogy az időreléket a lehető leghatékonyabban használja, érdemes néhány gyakorlati tanácsot megfogadni:
- Gondosan válassza ki az alkalmazásnak leginkább megfelelő időrelé típust és paramétereket.
- Ügyeljen a helyes bekötésre a gyártói dokumentáció alapján.
- Ellenőrizze a tápfeszültség kompatibilitását.
- Végezzen alapos tesztelést a beállítás után.
- Biztosítsa a megfelelő környezeti feltételeket (hőmérséklet, páratartalom).
- Rendszeresen ellenőrizze a működést és a csatlakozásokat.
Összegzés: Az időrelék jelentősége a modern technológiában
Az időrelék a modern technológia nélkülözhetetlen elemei. Egyszerű, mégis rendkívül sokoldalú eszközök, amelyek lehetővé teszik a legkülönbözőbb folyamatok automatizálását és vezérlését. A működésük megértése, a különböző típusok ismerete és a helyes beállítás kulcsfontosságú a hatékony alkalmazásukhoz. Reméljük, hogy ez a részletes útmutató minden szükséges információt megadott Önnek ahhoz, hogy magabiztosan használhassa az időreléket projektjeiben és mindennapi feladataiban.
