A Hővezetési Ellenállás Definíciója és Alapelvei
A hővezetési ellenállás egy alapvető fogalom a hőátadás jelenségének tanulmányozásában és a különféle műszaki rendszerek tervezésében. Meghatározza, hogy egy adott anyag vagy szerkezet milyen mértékben akadályozza a hőenergia áramlását a hőmérséklet-különbség hatására. Minél nagyobb a hővezetési ellenállás, annál kevésbé hatékony a hőátadás az adott közegen keresztül. Ez a tulajdonság kulcsfontosságú a hőszigetelő anyagok kiválasztásában, a hőcserélők tervezésében, valamint az épületek energiahatékonyságának optimalizálásában. A hővezetési ellenállás szoros kapcsolatban áll az anyagok hővezetési tényezőjével (λ vagy k), amely az anyag azon képességét fejezi ki, hogy egységnyi idő alatt egységnyi felületen keresztül egységnyi hőmérséklet-gradiens hatására mennyi hőenergiát vezet el. A hővezetési ellenállás fogalmának megértése elengedhetetlen a termikus rendszerek viselkedésének előrejelzéséhez és a hatékony hőkezelési megoldások kidolgozásához. A gyakorlatban a hővezetési ellenállás nem csupán az anyagi minőségtől függ, hanem a geometriai méretektől is, különösen az anyag vastagságától és a hőátadó felület nagyságától. Ezért a komplex rendszerekben, mint például többrétegű falak vagy összetett hőcserélők, az egyes rétegek vagy komponensek hővezetési ellenállásának összehangolt figyelembevétele szükséges a teljes rendszer termikus teljesítményének megértéséhez és optimalizálásához. A hővezetési ellenállás analóg a villamos ellenállással az elektromos áramkörökben, ahol a feszültségkülönbség hatására áram folyik, itt pedig a hőmérséklet-különbség hatására hőáram alakul ki. Ez az analógia segít a termikus rendszerek viselkedésének intuitívabb megértésében és a kapcsolódó számítások elvégzésében. A hővezetési ellenállás mértékegysége a Kelvin négyzetméter per Watt (K⋅m²/W).
A Hővezetési Ellenállás Számítása: A Fourier-törvény Alkalmazása
A hővezetési ellenállás számszerű meghatározásának alapját a Fourier-féle hővezetési törvény képezi. Ez a törvény leírja, hogy a hőáram sűrűsége (q) egyenesen arányos a hőmérséklet-gradienssel (dT/dx) és az anyag hővezetési tényezőjével (λ), és ellentétes irányú vele: q \= \-\\lambda \\frac\{dT\}\{dx\} Ahol:
- q a hőáram sűrűsége (W/m²)
- λ az anyag hővezetési tényezője (W/(m⋅K))
- dT/dx a hőmérséklet-gradiens a hőáramlás irányában (K/m)
Egy homogén anyagból készült, A keresztmetszetű és L vastagságú sík fal esetén, ahol a hőmérséklet a fal egyik oldalán T₁ és a másik oldalán T₂, a hőáram (Q) a következőképpen számítható: Q \= \\frac\{\\lambda A \(T₁ \- T₂\)\}\{L\} A hővezetési ellenállás (R_vezetés) definíció szerint a hőmérséklet-különbség és a hőáram hányadosa: R\_\{vezetés\} \= \\frac\{T₁ \- T₂\}\{Q\} \= \\frac\{L\}\{\\lambda A\} Ebből az egyenletből látható, hogy a hővezetési ellenállás egyenesen arányos az anyag vastagságával (L) és fordítottan arányos az anyag hővezetési tényezőjével (λ) és a hőátadó felülettel (A). A gyakorlati alkalmazások során gyakran találkozunk összetett szerkezetekkel, amelyek több különböző anyagból állnak rétegesen. Ilyen esetekben az egyes rétegek hővezetési ellenállásai sorba kapcsolódnak, és a teljes szerkezet hővezetési ellenállása az egyes rétegek hővezetési ellenállásainak összege: R\_\{összes\} \= R₁ \+ R₂ \+ \.\.\. \+ R\_n \= \\frac\{L₁\}\{\\lambda₁ A\} \+ \\frac\{L₂\}\{\\lambda₂ A\} \+ \.\.\. \+ \\frac\{L\_n\}\{\\lambda\_n A\} Fontos megjegyezni, hogy a fenti képletek sík falakra vonatkoznak. Cilindrikus vagy gömb alakú geometriák esetén a hőátadó felület változik a sugárral, ezért a hővezetési ellenállás számítása integrálást igényel a megfelelő geometriai tényezők figyelembevételéhez. Például egy csővezeték esetén a hővezetési ellenállás a cső belső (r₁) és külső (r₂) sugara, valamint a cső hosszúsága (l) és az anyag hővezetési tényezője (λ) függvényében a következőképpen alakul: R\_\{vezetés\} \= \\frac\{\\ln\(r₂/r₁\)\}\{2 \\pi \\lambda l\} Ez a képlet azt mutatja, hogy a hővezetési ellenállás logaritmikusan növekszik a külső és belső sugár arányával. A komplex geometriák és többrétegű szerkezetek hővezetési ellenállásának pontos számítása elengedhetetlen a mérnöki tervezés és a termikus rendszerek optimalizálása szempontjából.
A Hővezetési Ellenállást Befolyásoló Főbb Tényezők
A hővezetési ellenállás mértékét számos tényező befolyásolja, amelyek közül a legfontosabbak az anyagi tulajdonságok és a geometriai jellemzők. Az alábbiakban részletezzük ezeket a kulcsfontosságú tényezőket:
Az Anyag Hővezetési Tényezője (λ vagy k)
Az anyag hővezetési tényezője az egyik legmeghatározóbb tényező a hővezetési ellenállás szempontjából. Ez a fizikai tulajdonság azt mutatja meg, hogy az adott anyag mennyire képes a hőt továbbítani. Magas hővezetési tényezővel rendelkező anyagok, mint például a fémek (réz, alumínium, acél), kiváló hővezetők, így alacsony a hővezetési ellenállásuk. Ezzel szemben az alacsony hővezetési tényezővel rendelkező anyagok, mint például a fa, a műanyagok, a szigetelőanyagok (üveggyapot, kőzetgyapot, polisztirol), rossz hővezetők, így magas a hővezetési ellenállásuk. Az anyag hővezetési tényezője függ az anyag kémiai összetételétől, sűrűségétől, hőmérsékletétől és szerkezetétől. Például a fémekben a hőátadás főként a szabad elektronok mozgásán keresztül történik, míg a nemfémekben a rácsrezgések (fononok) játszanak szerepet. A hőmérséklet növekedésével általában a fémek hővezetési tényezője enyhén csökken, míg a szigetelőanyagoké növekedhet. Az anyag porozitása és nedvességtartalma szintén jelentősen befolyásolhatja a hővezetési tényezőt és ezáltal a hővezetési ellenállást. A porózus anyagokban a levegő (amely rossz hővezető) jelenléte növeli a hővezetési ellenállást, míg a nedvesség jelenléte (a víz jobb hővezető, mint a levegő) csökkentheti azt.
Az Anyag Vastagsága (L)
A hővezetési ellenállás egyenesen arányos az anyag vastagságával. Minél vastagabb az anyagréteg, annál nagyobb a hőnek megtett út, és annál nagyobb az ellenállás a hőáramlással szemben. Ez az összefüggés különösen fontos a hőszigetelés területén, ahol a vastagabb szigetelőrétegek jelentősen csökkentik a hőveszteséget vagy hőbehatolást. Például egy kétszer olyan vastag hőszigetelő réteg kétszer akkora hővezetési ellenállást biztosít, feltéve, hogy az anyag hővezetési tényezője változatlan marad. Az épületek falainak, tetőinek és padlóinak tervezésekor a megfelelő vastagságú hőszigetelés kiválasztása kulcsfontosságú az energiahatékonysági követelmények teljesítéséhez és a komfortérzet biztosításához. A különböző épületszerkezeti elemekre vonatkozó előírások gyakran minimális hővezetési ellenállási értékeket határoznak meg, amelyek a helyi éghajlati viszonyoktól és az épület rendeltetésétől függenek.

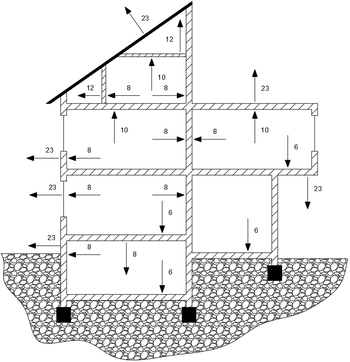

A Hőátadó Felület Nagysága (A)
A hővezetési ellenállás fordítottan arányos a hőátadó felület nagyságával. Minél nagyobb a felület, amelyen keresztül a hő áramlik, annál kisebb az ellenállás. Ez a tényező különösen fontos a hőcserélők tervezésében, ahol a cél a lehető legnagyobb hőátadó felület biztosítása a hatékony hőcsere érdekében. A hőcserélőkben gyakran alkalmaznak bordázott vagy lamellás felületeket a hőátadó felület növelésére anélkül, hogy a berendezés térfogata jelentősen megnőne. Az épületek esetében a külső falak, ablakok és tetők felületei jelentik a fő hőátadó felületeket, ahol a hőveszteség vagy hőnyereség bekövetkezik. A nyílászárók (ablakok, ajtók) általában alacsonyabb hővezetési ellenállással rendelkeznek, mint a szigetelt falak, ezért a megfelelő minőségű és beépítésű nyílászárók kiválasztása kritikus fontosságú az energiahatékonyság szempontjából. A nagy felületű üvegfelületek például jelentős hőveszteséget okozhatnak télen és túlzott felmelegedést nyáron, ha nem rendelkeznek megfelelő hőszigetelő tulajdonságokkal (pl. többrétegű üvegezés,Low-E bevonat).
Az Anyag Homogenitása és Szerkezete
Az anyag homogenitása és belső szerkezete szintén befolyásolja a hővezetési ellenállást. Homogén anyagokban a hővezetés egyenletesebben történik, míg a heterogén vagy réteges szerkezetekben a különböző anyagok határfelületeinél további termikus ellenállások léphetnek fel (kontakt ellenállás). A porózus anyagok szerkezete, a pórusok mérete és eloszlása jelentősen befolyásolja a hővezetési ellenállást. A zártcellás szerkezetű anyagok (pl. extrudált polisztirol) általában jobb hőszigetelő tulajdonságokkal rendelkeznek, mint a nyitottcellás szerkezetűek (pl. kőzetgyapot), mivel a zárt cellákban lévő levegő mozgása korlátozottabb, ami csökkenti a konvektív hőátadást a pórusaikon belül. A szálas szerkezetű anyagok (pl. üveggyapot) esetében a szálak orientációja és sűrűsége befolyásolja a hővezetés irányát és mértékét. A réteges szerkezetekben, mint például a kompozit anyagok vagy a többrétegű falak, az egyes rétegek hővezetési ellenállásai sorba kapcsolódnak, és a teljes szerkezet hővezetési ellenállása az egyes rétegek ellenállásainak összege. A rétegek közötti tökéletlen kontaktus további kontakt hővezetési ellenállást okozhat, ami csökkenti a hőátadás hatékonyságát. Ennek minimalizálására hővezető pasztákat vagy más kontaktjavító anyagokat alkalmazhatnak a felületek közötti légrések kitöltésére.
A Hőmérséklet
Az anyag hővezetési tényezője általában függ a hőmérséklettől, ami közvetve befolyásolja a hővezetési ellenállást. A fémek hővezetési tényezője általában csökken a hőmérséklet növekedésével, míg a szigetelőanyagoké növekedhet. Ez azt jelenti, hogy egy adott anyag hővezetési ellenállása nem feltétlenül állandó, hanem változhat a hőmérsékleti viszonyok függvényében. Például egy hőszigetelő anyag magasabb hőmérsékleten kevésbé hatékonyan szigetelhet, mint alacsonyabb hőmérsékleten, ha a hővezetési tényezője jelentősen nő a hőmérséklettel. A hőmérsékletfüggés különösen fontos extrém hőmérsékleti körülmények között működő rendszerek tervezésénél, mint például ipari kemencék vagy kriogén berendezések. Ilyen esetekben a hővezetési tényező pontos ismerete a működési hőmérséklet-tartományban elengedhetetlen a megbízható termikus tervezéshez.
A Hővezetési Ellenállás Jelentősége a Műszaki Gyakorlatban
A hővezetési ellenállás fogalmának ismerete és alkalmazása számos műszaki terület
