Bevezetés a Háromfázisú Motorvédő Kapcsolók Világába
A háromfázisú motorvédő kapcsolók létfontosságú szerepet töltenek be az ipari és kereskedelmi alkalmazásokban használt elektromos motorok biztonságos és megbízható működésének biztosításában. Ezek az eszközök nem csupán a motorokat védik meg a károsodástól, hanem hozzájárulnak a teljes rendszer hatékonyabb és gazdaságosabb üzemeltetéséhez is. A modern iparban, ahol a folyamatos termelés és a minimális állásidő elengedhetetlen, a megfelelően kiválasztott és karbantartott motorvédő kapcsolók jelentős megtakarításokat eredményezhetnek a javítási költségek és a termeléskiesés elkerülése révén.
Ebben az átfogó útmutatóban részletesen feltárjuk a háromfázisú motorvédő kapcsolók működési elvét, a különböző típusokat, a kiválasztás szempontjait, a telepítési és karbantartási teendőket, valamint a gyakran előforduló hibákat és azok elhárításának módjait. Emellett bemutatjuk az alkalmazási területek széles skáláját és kitekintést nyújtunk a terület jövőbeli trendjeire is. Célunk, hogy egy olyan mélyreható tudásbázist nyújtsunk, amely segít az olvasónak megérteni a háromfázisú motorvédő kapcsolók fontosságát és a velük kapcsolatos legjobb gyakorlatokat.
Legyen szó akár egy tapasztalt villamosmérnökről, egy karbantartási szakemberről, vagy egy olyan személyről, aki most ismerkedik az elektromos motorok világával, ez a cikk értékes információkkal szolgálhat a háromfázisú motorvédő kapcsolók területén. Merüljünk el együtt a részletekben, hogy teljes képet kapjunk ezeknek az elengedhetetlen eszközöknek a működéséről és alkalmazásáról.
A Háromfázisú Motorvédő Kapcsolók Működési Elve
A háromfázisú motorvédő kapcsolók alapvető feladata, hogy megvédjék az elektromos motorokat a különböző elektromos hibáktól és rendellenességektől, amelyek károsíthatják a motort vagy annak élettartamát jelentősen lerövidíthetik. Ezek az eszközök komplex védelmi funkciókat látnak el, amelyek magukban foglalják a túláramvédelmet, a rövidzárlatvédelmet, a feszültségfigyelést és esetenként egyéb speciális védelmi funkciókat is.
Túláramvédelem
A túláramvédelem a motorvédő kapcsolók egyik legfontosabb funkciója. A motorok névleges áramfelvétele egy adott tartományban mozog a normál működés során. Ha valamilyen okból az áramfelvétel ezen a tartományon kívülre esik, az túlmelegedéshez és a motor tekercselésének károsodásához vezethet. A motorvédő kapcsolók beépített hőkioldó mechanizmusokkal vagy elektronikus áramfigyelő áramkörökkel rendelkeznek, amelyek érzékelik a túlzott áramot és automatikusan lekapcsolják a motort, mielőtt komolyabb károk keletkeznének.
A hőkioldók általában bimetál elemeket tartalmaznak, amelyek a rajtuk átfolyó áram hatására felmelegszenek és meghajlanak. Egy bizonyos áramérték és időtartam felett a bimetál elem elmozdulása egy mechanikus kapcsolót működtet, amely megszakítja az áramkört. Az elektronikus túláramvédelmi rendszerek áramváltókat használnak az áram folyamatos mérésére, és ha az áram egy beállított küszöbértéket meghalad, egy elektronikus áramkör aktiválja a lekapcsolást.
Rövidzárlatvédelem
A rövidzárlatvédelem egy másik kritikus fontosságú funkció. Rövidzárlat akkor következik be, ha az áram egy nem tervezett, alacsony ellenállású úton kezd el folyni, ami rendkívül magas áramértékeket eredményezhet nagyon rövid idő alatt. Ez a jelenség súlyos károkat okozhat a motorban és a hozzá kapcsolódó elektromos berendezésekben, valamint tűzveszélyt is jelenthet. A motorvédő kapcsolók rövidzárlatvédelmi elemei, amelyek általában olvadóbiztosítók vagy speciális, nagy sebességű megszakítók, rendkívül gyorsan reagálnak a hirtelen megnövekedett áramra és azonnal megszakítják az áramkört, így megakadályozva a károsodást.
Az olvadóbiztosítók egy vékony fém szálat tartalmaznak, amely a túlzott áram hatására megolvad és megszakítja az áramkört. A megszakítók mechanikus kapcsolószerkezetek, amelyek elektromágneses vagy elektronikus kioldó mechanizmussal rendelkeznek, és a rövidzárlat észlelésekor rendkívül gyorsan kinyitnak.
Feszültségfigyelés
Egyes fejlettebb háromfázisú motorvédő kapcsolók feszültségfigyelő funkciókkal is rendelkeznek. Ezek a funkciók védelmet nyújtanak a motor számára a túlfeszültség, az alacsony feszültség és a fáziskiesés ellen. A nem megfelelő feszültségszint vagy a fáziskiesés jelentősen befolyásolhatja a motor működését, túlmelegedéshez, csökkent nyomatékhoz és végső soron a motor meghibásodásához vezethet.
A túlfeszültség károsíthatja a motor szigetelését és az elektronikus alkatrészeket. Az alacsony feszültség csökkentheti a motor nyomatékát és növelheti az áramfelvételét, ami túlmelegedéshez vezethet. A fáziskiesés, amely akkor következik be, ha az egyik fázis megszűnik, egyenetlen terhelést okoz a motorban, ami szintén túlmelegedéshez és károsodáshoz vezethet. A feszültségfigyelő motorvédő kapcsolók folyamatosan monitorozzák a bejövő feszültséget és lekapcsolják a motort, ha a feszültség a beállított határértékeken kívül esik vagy ha fáziskiesést észlelnek.
Egyéb Védelmi Funkciók
A fent említett alapvető védelmi funkciók mellett egyes háromfázisú motorvédő kapcsolók további speciális védelmi funkciókkal is rendelkezhetnek. Ezek közé tartozhat a túlterhelés elleni védelem, a forgásirány figyelése, a blokkolt rotor elleni védelem és a hőmérsékletfigyelés. A túlterhelés elleni védelem a motor hosszú ideig tartó, de a névleges áramot enyhén meghaladó áramfelvétele esetén lép működésbe. A forgásirány figyelése különösen fontos olyan alkalmazásokban, ahol a motor helyes forgásiránya kritikus a berendezés működése szempontjából. A blokkolt rotor elleni védelem akkor aktiválódik, ha a motor valamilyen mechanikai okból nem tud elindulni vagy megáll. A hőmérsékletfigyelés a motor belső hőmérsékletét monitorozza beépített szenzorok segítségével és lekapcsolja a motort, ha a hőmérséklet egy veszélyes szintet ér el.
Összefoglalva, a háromfázisú motorvédő kapcsolók komplex rendszerek, amelyek többféle védelmi funkciót integrálnak a motorok biztonságos és megbízható működésének biztosítása érdekében. A megfelelő működési elv megértése elengedhetetlen a megfelelő típus kiválasztásához és a hatékony üzemeltetéshez.
A Háromfázisú Motorvédő Kapcsolók Típusai
A háromfázisú motorvédő kapcsolók széles választéka áll rendelkezésre a piacon, amelyek különböző működési elveken alapulnak és eltérő védelmi funkciókkal rendelkeznek. A megfelelő típus kiválasztása az adott alkalmazás követelményeitől, a motor jellemzőitől és a költségvetéstől függ. A leggyakoribb típusok a következők:
Termikus Motorvédő Kapcsolók
A termikus motorvédő kapcsolók a motor túlterhelés elleni védelmére szolgálnak. Működésük a bimetál elemek hőhatására épül. A motor árama átfolyik a bimetál elemeken, amelyek felmelegszenek. Ha az áram egy beállított értéket meghalad és ezen a szinten huzamosabb ideig fennmarad, a bimetál elemek meghajlanak és egy mechanikus kapcsolót működtetnek, amely megszakítja az áramkört. A termikus motorvédő kapcsolók általában rendelkeznek egy beállító gombbal, amellyel a kioldási áramtartomány beállítható a motor névleges áramához igazodva. Ezek a kapcsolók egyszerűek, megbízhatóak és költséghatékonyak, de a rövidzárlat elleni védelmet általában kiegészítő biztosítókkal kell megoldani.
Mágneses Motorvédő Kapcsolók
A mágneses motorvédő kapcsolók elsősorban a rövidzárlat elleni gyors és hatékony védelmet biztosítják. Működésük elektromágneses elven alapul. Ha az áram hirtelen megnő (rövidzárlat esetén), egy elektromágneses tér jön létre, amely egy horgonyt vonz be. Ez a horgony egy mechanikus kioldószerkezetet működtet, amely azonnal megszakítja az áramkört. A mágneses kioldás sebessége rendkívül gyors, így hatékonyan védi a motort a rövidzárlat okozta károktól. A mágneses motorvédő kapcsolók nem nyújtanak védelmet a túlterhelés ellen, ezért gyakran kombinálják őket termikus kioldó egységekkel.
Termomágneses Motorvédő Kapcsolók

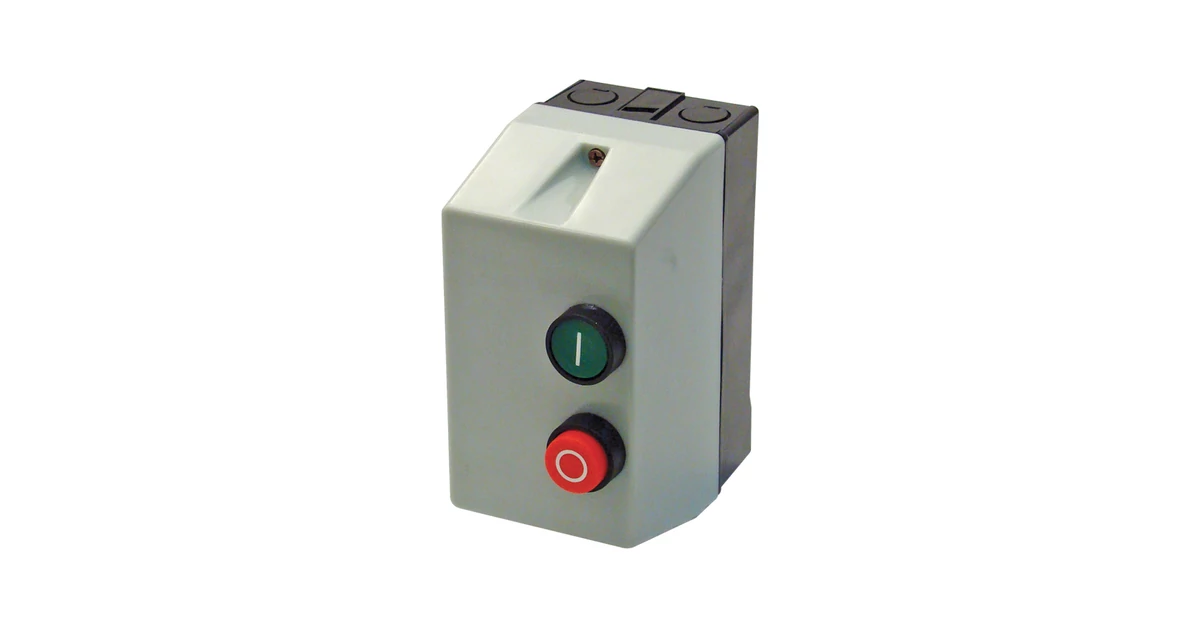

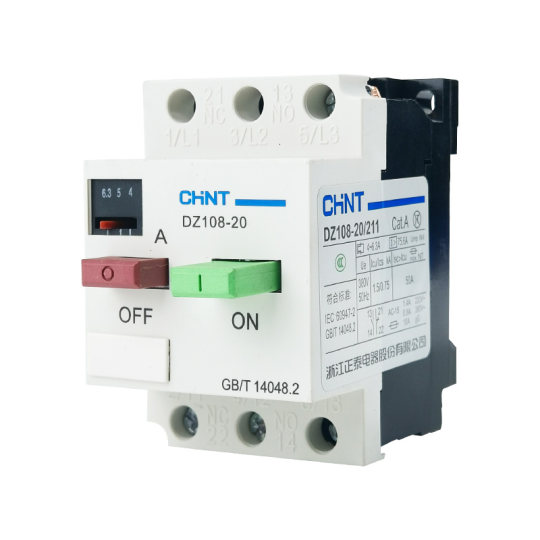

A termomágneses motorvédő kapcsolók a termikus és a mágneses kioldás előnyeit egyesítik. Ezek a kapcsolók mind a túlterhelés, mind a rövidzárlat ellen hatékony védelmet nyújtanak. A túlterhelés elleni védelmet a bimetál elemek biztosítják, míg a rövidzárlat elleni védelmet az elektromágneses kioldó mechanizmus. A termomágneses motorvédő kapcsolók széles körben elterjedtek az ipari alkalmazásokban, mivel komplex védelmet nyújtanak egyetlen eszközben. A kioldási áram mind a termikus, mind a mágneses részhez beállítható az adott motor és alkalmazás követelményeinek megfelelően.
Elektronikus Motorvédő Relék
Az elektronikus motorvédő relék a legmodernebb megoldást képviselik a motorvédelem területén. Ezek az eszközök mikroprocesszoros vezérléssel működnek és rendkívül pontos és rugalmas védelmi funkciókat kínálnak. Az elektronikus relék folyamatosan mérik a motor áramát, feszültségét és egyéb paramétereit, és komplex algoritmusok alapján értékelik ki a motor állapotát. Számos védelmi funkciót képesek ellátni, beleértve a túlterhelésvédelmet, a rövidzárlatvédelmet, a fáziskiesés elleni védelmet, a feszültségingadozás elleni védelmet, a forgásirány figyelését, a blokkolt rotor elleni védelmet és a hőmérsékletfigyelést. Az elektronikus motorvédő relék gyakran rendelkeznek kommunikációs képességekkel is, amelyek lehetővé teszik a távoli felügyeletet és a diagnosztikát.
Az elektronikus motorvédő relék előnyei közé tartozik a pontosabb kioldási karakterisztika, a szélesebb beállítási tartomány, a fejlett védelmi funkciók és a diagnosztikai képességek. Bár általában drágábbak, mint a termikus vagy mágneses kapcsolók, a komplex védelmi képességeik és a megelőzött károk révén hosszú távon költséghatékony megoldást jelenthetnek, különösen a kritikus fontosságú vagy drága motorok esetében.
Lágyindítók és Frekvenciaváltók Beépített Motorvédelemmel
A lágyindítók és a frekvenciaváltók nem csupán a motor indításának és fordulatszámának szabályozására szolgálnak, hanem gyakran beépített motorvédelmi funkciókkal is rendelkeznek. A lágyindítók csökkentik a motor indításakor fellépő áramlökést és mechanikai igénybevételt, míg a frekvenciaváltók lehetővé tes
