A Hajlékony Árnyékolt Kábel Minden Titka: Átfogó Útmutató
A modern technológia és az ipari automatizálás korában a hajlékony árnyékolt kábelek kulcsfontosságú szerepet töltenek be a megbízható és zavarmentes energia- és jelátvitel biztosításában. Ezek a speciális kialakítású kábelek nem csupán a mechanikai igénybevételnek állnak ellen kiválóan, hanem hatékony védelmet nyújtanak az elektromágneses interferencia (EMI) ellen is. Cikkünkben részletesen feltárjuk a hajlékony árnyékolt kábelek világát, bemutatva azok felépítését, működési elvét, a különböző típusokat, a legfontosabb kiválasztási szempontokat, valamint a széleskörű alkalmazási területeket. Célunk, hogy egy olyan átfogó tudásbázist nyújtsunk, amely segít Önnek a legmegfelelőbb hajlékony árnyékolt kábel kiválasztásában az adott feladathoz, legyen szó ipari automatizálásról, robotikáról, orvosi berendezésekről vagy éppen precíz mérőműszerekről.
Miért Nélkülözhetetlenek a Hajlékony Árnyékolt Kábelek?
A hajlékony árnyékolt kábelek létjogosultságát elsősorban két kiemelkedő tulajdonságuk adja: a kiváló hajlékonyság és az effektív elektromágneses árnyékolás. A modern ipari és technológiai környezetben egyre gyakoribbak a mozgó alkatrészek, a robotkarok, a folyamatosan változó pozíciójú szenzorok és aktorok. Ezekhez az alkalmazásokhoz olyan kábelek szükségesek, amelyek képesek a gyakori hajlításra, csavarásra és egyéb mechanikai igénybevételre anélkül, hogy károsodnának vagy elveszítenék elektromos tulajdonságaikat. A hagyományos, merev kábelek ilyen körülmények között hamar elfáradnának és meghibásodnának, ami leállásokhoz, költséges javításokhoz és akár biztonsági kockázatokhoz is vezethetne. A hajlékony árnyékolt kábelek speciális vezetőanyagokból, szigetelőanyagokból és köpenyszerkezetekből épülnek fel, amelyek biztosítják a nagyfokú flexibilitást és a hosszú élettartamot még dinamikus alkalmazásokban is.
Emellett a modern elektronikai eszközök és rendszerek működése során elengedhetetlen a tiszta és zavarmentes jelátvitel. Az elektromágneses interferencia (EMI), amelyet más elektromos berendezések, rádióhullámok vagy akár a környezeti elektromágneses zaj kelthet, jelentősen befolyásolhatja az érzékeny elektronikai áramkörök működését. Ez hibás mérésekhez, adatvesztéshez, kommunikációs zavarokhoz vagy akár a rendszer teljes összeomlásához is vezethet. A hajlékony árnyékolt kábelek beépített árnyékolása hatékonyan csökkenti vagy teljesen megszünteti az EMI káros hatásait, biztosítva a stabil és megbízható jel- és energiaátvitelt. Ez különösen kritikus olyan területeken, mint az orvosi diagnosztika, a repülőgépipar, a távközlés és a precíziós méréstechnika, ahol a legkisebb zavar is komoly következményekkel járhat.
A Hajlékony Kábelek Rugalmasságának Titka
A hajlékony árnyékolt kábelek kiemelkedő rugalmassága a gondosan megválasztott alapanyagoknak és a speciális konstrukciós megoldásoknak köszönhető. A vezetőerek általában finom szálakból sodrott rézből készülnek, amelyek sokkal jobban bírják a hajlítgatást és a csavarodást, mint a tömör vezetők. A szigetelőanyagok, mint például a speciális PVC-keverékek, a poliuretán (PUR) vagy a szilikon, szintén nagyfokú flexibilitást és kopásállóságot biztosítanak. A kábel belső szerkezete úgy van kialakítva, hogy a vezetőerek és a szigetelés egymáshoz képest elmozdulhassanak hajlításkor, minimalizálva a mechanikai feszültséget. Egyes hajlékony árnyékolt kábelek speciális sodrási technikákat alkalmaznak, például a kötegelt sodrást vagy a réteges sodrást, amelyek tovább növelik a rugalmasságot és a hajlítási ciklusszámmal szembeni ellenállást.
Az Árnyékolás Működési Elve és Fontossága
Az árnyékolás egy elektromosan vezető réteg, amelyet a kábel vezetőerei köré helyeznek, és amelynek célja az elektromágneses tér hatásának csökkentése vagy megszüntetése. A leggyakrabban használt árnyékolási módszerek közé tartozik a réz vagy ónozott réz huzalokból szőtt harisnya, a rézszalag vagy alumíniumszalag fólia, vagy ezek kombinációja. Amikor egy elektromágneses hullám eléri az árnyékolást, a vezető rétegben indukált áramok ellentétes irányú elektromágneses teret hoznak létre, amely kioltja vagy jelentősen csökkenti a külső zavaró tér hatását a kábel belsejében lévő vezetőkre. Az árnyékolás hatékonyságát számos tényező befolyásolja, beleértve az árnyékoló anyag vezetőképességét, a fedettség mértékét (szövött árnyékolásnál), a folytonosságot és a megfelelő földelést. A megfelelően kialakított és földelt árnyékolás biztosítja a tiszta jelátvitelt és megakadályozza a kábel által kibocsátott elektromágneses sugárzást is, hozzájárulva az elektromágneses kompatibilitás (EMC) követelményeinek teljesüléséhez.
A Hajlékony Árnyékolt Kábelek Típusai és Felépítése
A hajlékony árnyékolt kábelek széles választéka áll rendelkezésre, amelyek különböző felépítéssel és tulajdonságokkal rendelkeznek, hogy megfeleljenek a legkülönbözőbb alkalmazási igényeknek. A kábelek típusait gyakran a vezetőerek száma, a vezetőanyag, a szigetelőanyag, az árnyékolás típusa és a külső köpeny anyaga alapján különböztetjük meg.
Vezetőerek Száma és Anyaga
A hajlékony árnyékolt kábelek elérhetők egy vagy több vezetőérrel. Az egyeres kábeleket általában tápellátásra vagy földelésre használják, míg a több eres kábeleket jelátvitelre, vezérlésre vagy kombinált célokra alkalmazzák. A vezetőerek anyaga leggyakrabban finom szálakból sodrott réz (Cu), amely kiváló elektromos vezetőképességgel és jó hajlékonysággal rendelkezik. Egyes speciális alkalmazásokhoz, például magas frekvenciás jelátvitelhez, ónozott réz vagy ezüstözött réz vezetőket is használnak a jobb korrózióállóság és a kisebb érintkezési ellenállás érdekében.
Szigetelőanyagok és Jellemzőik
A vezetőerek szigetelésére különböző polimer anyagokat használnak, amelyeknek eltérő elektromos, mechanikai és termikus tulajdonságaik vannak. A leggyakrabban használt szigetelőanyagok közé tartozik a polivinil-klorid (PVC), amely jó elektromos szigetelést, alacsony költséget és jó hajlékonyságot biztosít. A polietilén (PE) kiváló dielektromos tulajdonságokkal rendelkezik, ezért gyakran használják nagyfrekvenciás alkalmazásokhoz. A polipropilén (PP) jó mechanikai szilárdságot és vegyszerállóságot kínál. A poliuretán (PUR) kiemelkedő kopásállósággal, olajállósággal és hajlékonysággal rendelkezik, ezért ideális választás dinamikus, ipari környezetben. A szilikon szigetelés széles hőmérséklet-tartományban megőrzi rugalmasságát és elektromos tulajdonságait, így extrém hőmérsékleti viszonyok között is alkalmazható.
Árnyékolási Típusok és Hatékonyságuk
A hajlékony árnyékolt kábelek különböző típusú árnyékolással készülhetnek, amelyek eltérő hatékonyságot biztosítanak a különböző frekvenciájú elektromágneses zavarokkal szemben.
Réz Harisnya Árnyékolás

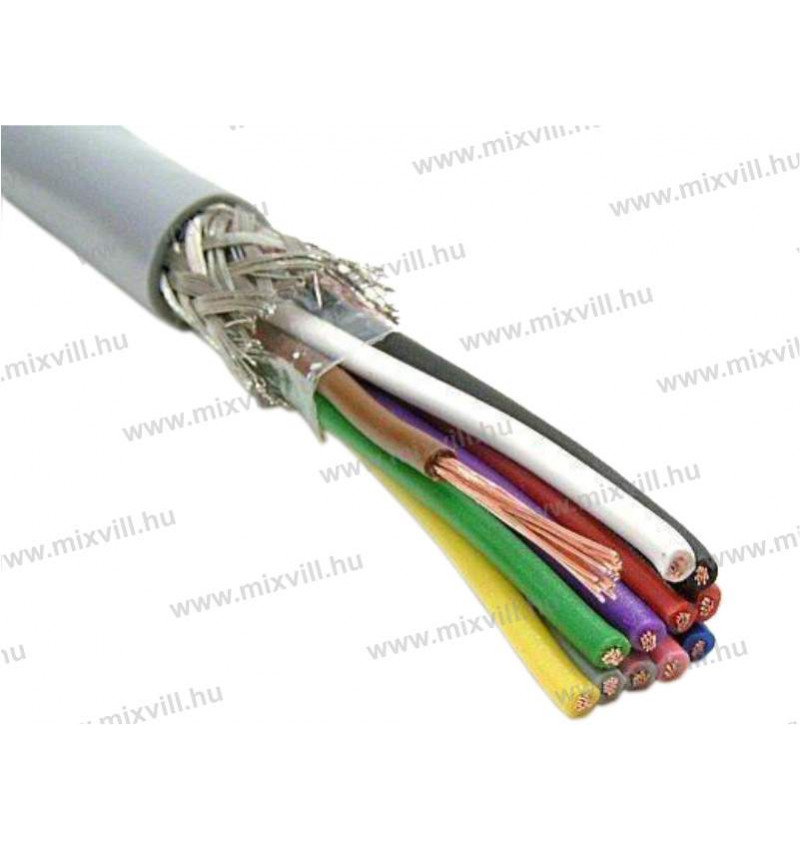

A réz huzalokból szőtt harisnya az egyik leggyakoribb árnyékolási módszer. Kiváló elektromos vezetőképességgel rendelkezik, jó mechanikai szilárdságot biztosít és rugalmas. A harisnya fedettsége (a felület százalékában kifejezve) befolyásolja az árnyékolás hatékonyságát. A magasabb fedettség jobb árnyékolást eredményez, különösen alacsony frekvenciájú zavarokkal szemben.
Rézszalag vagy Alumíniumszalag Fólia Árnyékolás
A fólia árnyékolás vékony réz vagy alumínium szalagból készül, amelyet a vezetőerek köré tekercselnek. Gyakran egy műanyag hordozórétegre kasírozzák a mechanikai szilárdság növelése érdekében. A fólia árnyékolás hatékonyan csillapítja a magas frekvenciájú elektromágneses zavarokat. A hatékony árnyékolás érdekében a fólia rétegek gyakran átfedéssel kerülnek felhordásra, és egy ónozott réz sodrony érintkezik a fóliával a jó földelés biztosítása érdekében.
Kombinált Árnyékolás
Bizonyos alkalmazásokhoz, ahol széles frekvenciatartományban kell hatékony árnyékolást biztosítani, kombinált árnyékolást alkalmaznak. Ez általában egy fólia árnyékolásból és egy réz harisnya árnyékolásból áll. A fólia hatékony a magas frekvenciájú zavarokkal szemben, míg a harisnya a jobb mechanikai védelmet és az alacsony frekvenciájú zavarok csillapítását biztosítja.
Külső Köpeny Anyaga és Funkciói
A hajlékony árnyékolt kábelek külső köpenye védi a belső szerkezetet a környezeti hatásoktól, a mechanikai sérülésektől és a kémiai anyagoktól. A leggyakrabban használt köpenyanyagok közé tartozik a PVC, a PUR és a gumi. A PVC jó kopásállósággal, olajállósággal és UV-állósággal rendelkezik, emellett költséghatékony. A PUR kiemelkedő mechanikai szilárdsággal, kopásállósággal, hajlítószilárdsággal és olajállósággal rendelkezik, ezért ideális választás dinamikus és ipari alkalmazásokhoz. A gumi köpenyek rendkívül rugalmasak és ellenállóak a szélsőséges hőmérsékletekkel és a vegyi anyagokkal szemben.
A Hajlékony Árnyékolt Kábelek Kiválasztásának Szempontjai
A megfelelő hajlékony árnyékolt kábel kiválasztása kritikus fontosságú a rendszer megbízható és zavarmentes működése szempontjából. Számos tényezőt kell figyelembe venni a döntés során.
Elektromos Követelmények
Az elsődleges szempont az alkalmazás elektromos követelményeinek meghatározása. Ide tartozik a névleges feszültség, az áramerősség, a jelátviteli sebesség és az impedancia. A kábelnek képesnek kell lennie a szükséges feszültség és áram biztonságos vezetésére anélkül, hogy túlmelegedne vagy feszültségesést okozna. Jelátviteli alkalmazásoknál a kábel impedanciájának meg kell egyeznie a csatlakoztatott eszközök impedanciájával a jelvisszaverődések elkerülése érdekében.
Mechanikai Követelmények
A mechanikai igénybevételek jelentős szerepet játszanak a kábel élettartamában. Figyelembe kell venni a hajlítási sugárt, a hajlítási ciklusszámot, a csavarodást, a húzóerőt és a vibrációt. Dinamikus alkalmazásokhoz olyan kábeleket kell választani, amelyek nagyfokú hajlékonysággal és kopásállósággal rendelkeznek. A minimális hajlítási sugár egy kritikus paraméter, amely meghatározza, hogy a kábel milyen élesen hajlítható meg anélkül, hogy károsodna.
Környezeti Feltételek
A kábelnek ellenállónak kell lennie a működési környezetben várható hatásokkal szemben. Ide tartozik a hőmérséklet-tartomány, a páratartalom, a vegyi anyagok (olajok, savak, lúgok), az UV-sugárzás és a nedvesség. A megfelelő köpenyanyag kiválasztása kulcsfontosságú a kábel hosszú távú megbízhatóságának biztosításához.
Elektromágneses Kompatibilitás (EMC)
Az elektromágneses interferencia elleni védelem mértéke az alkalmazás érzékenységétől és a környezeti zajszinttől függ. Olyan alkalmazásoknál, ahol a tiszta jelátvitel kritikus, magas hatékonyságú árnyékolással rendelkező kábeleket kell választani. A megfelelő árnyékolás típusa (harisnya, fólia vagy kombinált) és a fedettség mértéke a frekvenciatartománytól és a zavarforrások jellegétől függ.
Szabványok és Tanúsítványok
Bizonyos iparágakban és alkalmazásokban a kábeleknek meg kell felelniük speciális nemzetközi vagy helyi szabványoknak és rendelkezniük kell a megfelelő tanúsítványokkal (pl. UL, CSA, VDE). Ezek a szabványok biztosítják a kábelek biztonságos és megbízható működését az adott alkalmazási területen.
Költség és Élettartam
A kábel költsége fontos tényező lehet, de nem szabad kizárólag ez alapján dönteni. A magasabb minőségű, hosszabb élettartamú kábelek hosszú távon költséghatékonyabbak lehetnek a ritkább csere és a kevesebb leállás miatt. A kábel várható élettartamát a mechanikai és környezeti igénybevételek figyelembevételével kell becsülni.
