Mi az a Folytonosságvizsgáló és Hogyan Működik?
A folytonosságvizsgáló, más néven szakadásvizsgáló vagy áramkörvizsgáló, egy alapvető elektromos tesztelő eszköz, amelyet arra terveztek, hogy ellenőrizze egy elektromos áramkör vagy vezeték folytonosságát. Egyszerűen fogalmazva, megmutatja, hogy az elektromos áram tud-e akadálytalanul áthaladni a vizsgált pontok között. Ez kulcsfontosságú annak megállapításához, hogy egy vezeték sértetlen-e, egy kapcsoló megfelelően működik-e, vagy egy áramköri kötés helyes-e. A folytonosságvizsgálók általában egy kis feszültséget (általában alacsony egyenfeszültséget) bocsátanak ki a vizsgált áramkörbe, és érzékelik, hogy ez a feszültség eljut-e a másik végpontra. Ha az áramkör zárt és a folytonosság fennáll, a készülék valamilyen jelzést ad, ami lehet hangjelzés (például sípolás), fényjelzés (egy LED kigyulladása) vagy a multiméter kijelzőjén megjelenő alacsony ellenállásérték.
A folytonosságvizsgálás alapelve az Ohm törvényén alapul, amely kimondja, hogy az áram (I) egyenesen arányos a feszültséggel (V) és fordítottan arányos az ellenállással (R): \(I = \frac{V}{R}\). Amikor egy folytonosságvizsgáló alacsony feszültséget kapcsol egy áramkörre, és ha az áramkör zárt (azaz alacsony az ellenállás), akkor áram fog folyni. A készülék ezt az áramot érzékeli, és jelzi a folytonosságot. Ha az áramkör nyitott (azaz a végtelenhez közeli az ellenállás), akkor nem folyik áram, és a készülék nem jelez folytonosságot.
A folytonosságvizsgálók lehetnek egyszerű, dedikált eszközök, vagy beépülhetnek komplexebb mérőműszerekbe, például multiméterekbe. Az egyszerű folytonosságvizsgálók gyakran két mérőcsúccsal rendelkeznek, amelyeket a vizsgált áramkör két pontjához kell érinteni. A multiméterek esetében a folytonosságvizsgálat egy speciális mérési üzemmód, amelyet a forgókapcsolóval vagy egy gomb megnyomásával lehet kiválasztani. A multiméterek előnye, hogy a folytonosság jelzése mellett az ellenállás pontos értékét is megmutathatják, ami hasznos lehet a nem tökéletes kötések vagy a magasabb ellenállású alkatrészek azonosításához.
A Folytonosságvizsgálók Különböző Típusai
A folytonosságvizsgálók széles választéka áll rendelkezésre a felhasználók igényeitől és a mérési feladatok komplexitásától függően. Íme néhány elterjedt típus:
Egyszerű Folytonosságvizsgálók

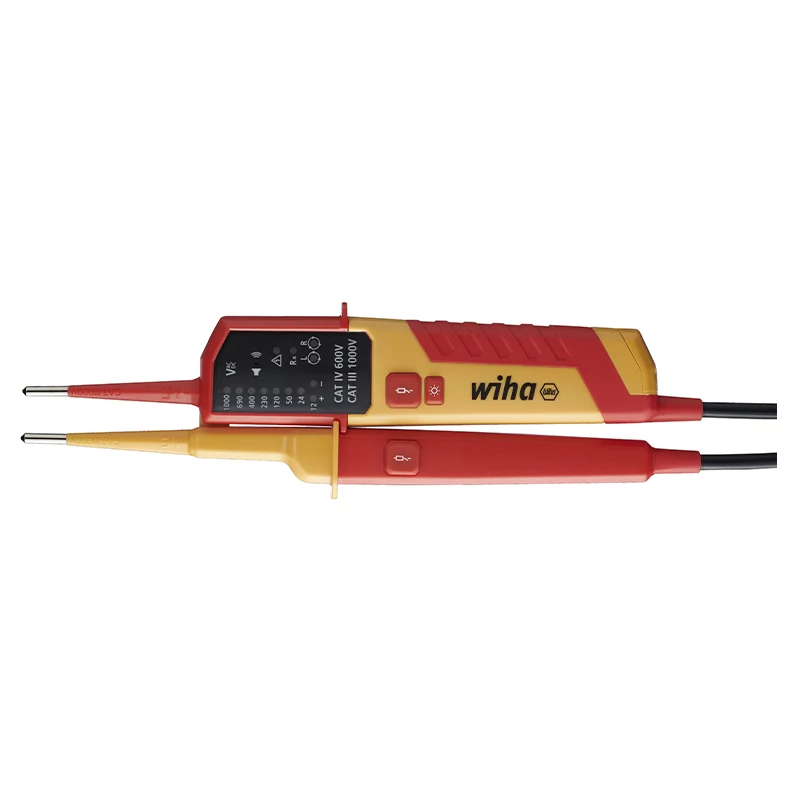

Ezek a legalapvetőbb típusú folytonosságvizsgálók, amelyek általában egy elemmel működnek, és egy hangjelzővel vagy egy LED-del rendelkeznek a folytonosság jelzésére. Két mérőcsúcs tartozik hozzájuk, amelyeket a vizsgált áramkör pontjaihoz kell érinteni. Kompaktak, könnyen használhatók, és ideálisak egyszerű folytonossági tesztekhez, például biztosítékok, vezetékek vagy kapcsolók ellenőrzéséhez.
Multiméterek Folytonosságvizsgáló Funkcióval
A digitális és analóg multiméterek gyakran tartalmaznak egy beépített folytonosságvizsgáló funkciót. Ebben az üzemmódban a multiméter nemcsak hang- vagy fényjelzést adhat a folytonosságról, hanem az ellenállás értékét is kijelezheti. Ez különösen hasznos lehet olyan esetekben, amikor nemcsak a folytonosság megléte a fontos, hanem az áramkör ellenállása is, például a rossz kötések vagy a korrodált érintkezők azonosításakor.
Speciális Kábelvizsgálók
Ezeket az eszközöket kifejezetten kábelek (például hálózati kábelek, telefonkábelek) folytonosságának és bekötésének tesztelésére tervezték. Gyakran rendelkeznek távoli egységgel is, amely lehetővé teszi a hosszú kábelek egyedüli tesztelését. Képesek kimutatni a szakadásokat, rövidzárlatokat és a hibás bekötéseket (például felcserélt ereket).
Autóipari Folytonosságvizsgálók
Az autóiparban speciális folytonosságvizsgálók használatosak, amelyek robusztusabbak és jobban ellenállnak a zord környezeti feltételeknek. Gyakran rendelkeznek olyan funkciókkal, mint a túlfeszültség-védelem és a nagy áramok elviselése. Segítségükkel ellenőrizhetők az autó elektromos rendszereinek vezetékei, csatlakozásai és alkatrészei.
Érintésmentes Folytonosságvizsgálók
Bár kevésbé elterjedtek, léteznek érintésmentes folytonosságvizsgálók is, amelyek elektromágneses indukció elvén működnek. Ezeket általában olyan esetekben alkalmazzák, amikor a vezetékhez való közvetlen hozzáférés nehéz vagy veszélyes. A működésük azonban korlátozott, és nem biztosítanak olyan pontos eredményeket, mint a közvetlen érintkezésen alapuló vizsgálók.
A Folytonosságvizsgálók Főbb Jellemzői és Funkciói
A különböző típusú folytonosságvizsgálók eltérő jellemzőkkel és funkciókkal rendelkezhetnek. A legfontosabbak közé tartoznak:
- Hangjelzés (Sípoló): A folytonosság észlelésekor hallható hangjelzést ad, ami különösen hasznos lehet, ha a felhasználó nem tudja egyszerre a mérőcsúcsokra és a kijelzőre figyelni.
- Fényjelzés (LED): Egy LED kigyulladása jelzi a folytonosságot. Ez zajos környezetben lehet előnyösebb a hangjelzésnél.
- Ellenállásmérés: Egyes folytonosságvizsgálók (különösen a multiméterek folytonossági üzemmódja) képesek az áramkör ellenállásának mérésére is. Egy alacsony ellenállásérték erősíti meg a jó folytonosságot, míg egy magas érték problémára utalhat.
- Diódateszt: Sok multiméter rendelkezik diódateszt funkcióval, amely valójában egy speciális folytonossági teszt a félvezetők számára. Segítségével ellenőrizhető a dióda helyes polaritása és működése.
- Automatikus kikapcsolás: Az akkumulátor élettartamának megőrzése érdekében sok folytonosságvizsgáló automatikusan kikapcsol, ha egy ideig nem használják.
- Túlterhelés védelem: A biztonság érdekében a jobb minőségű vizsgálók rendelkeznek túlfeszültség- és túláramvédelemmel.
- Robusztus kialakítás: Ipari vagy autóipari felhasználásra szánt vizsgálók gyakran ütésálló és vízálló kivitelben készülnek.
- Kijelző: A multiméterek esetében a digitális kijelzőn jelenik meg az ellenállás értéke és a folytonosság szimbóluma.
A Folytonosságvizsgálók Alkalmazási Területei
A folytonosságvizsgálók rendkívül sokoldalú eszközök, amelyeket számos területen használnak:
Elektronika
Az elektronikában a folytonosságvizsgálók elengedhetetlenek az áramkörök teszteléséhez, a hibás alkatrészek (például szakadt vezetékek, kiégett biztosítékok, hibás kapcsolók) azonosításához, valamint a forrasztások és kötések minőségének ellenőrzéséhez. Segítségükkel meggyőződhetünk arról, hogy az áramkör a tervezett módon van-e összekötve, és nincsenek-e benne nem kívánt szakadások vagy rövidzárlatok.
Épületvillamosság
Az épületvillamossági munkák során a folytonosságvizsgálók létfontosságúak a vezetékek folytonosságának ellenőrzéséhez a falakban vagy csövekben történő elhelyezés után. Segítségükkel megállapítható, hogy a vezetékek nem sérültek-e meg a szerelés során, és hogy a kötődobozokban a megfelelő kötések jöttek-e létre. A folytonosságvizsgálat a biztonság szempontjából is kritikus, mivel segít elkerülni a hibás bekötésekből eredő veszélyes helyzeteket.
Autóipar
Az autóelektronikai rendszerek komplexitása miatt a folytonosságvizsgálók nélkülözhetetlenek az autószerelők és a hobbi szerelők számára egyaránt. Segítségükkel nyomon követhetők a bonyolult kábelkötegek, azonosíthatók a szakadt vagy korrodált vezetékek, és ellenőrizhetők az elektromos alkatrészek (például érzékelők, motorok, relék) folytonossága. A folytonosságvizsgálat segíthet a gyújtási problémák, az elektromos ablakok hibái vagy a világítási rendszerrel kapcsolatos problémák diagnosztizálásában.
Háztartási Gépek Javítása
A háztartási gépek (például mosógépek, hűtőszekrények, mikrohullámú sütők) elektromos alkatrészeinek hibaelhárításakor a folytonosságvizsgálók segítenek azonosítani a szakadt vezetékeket, a kiégett fűtőelemeket vagy a hibás kapcsolókat. Ez lehetővé teszi a gyors és hatékony javítást, megelőzve a drágább alkatrészcseréket.
Telekommunikáció és Hálózatépítés
A telekommunikációs és hálózatépítési területeken a speciális kábelvizsgálók segítségével ellenőrzik a telefonkábelek és a hálózati kábelek (például Ethernet kábelek) folytonosságát és helyes bekötését. Ezek az eszközök képesek kimutatni a hibásan bekötött vagy szakadt ereket, ami elengedhetetlen a megbízható kommunikációs hálózatok kiépítéséhez és karbantartásához.
Oktatás és Kutatás
Az oktatási intézményekben és a kutatólaboratóriumokban a folytonosságvizsgálók alapvető eszközök az elektromosság és az elektronika alapelveinek szemléltetéséhez, valamint a kísérletek és prototípusok teszteléséhez.
Hogyan Végezzünk Folytonosságvizsgálatot? Lépésről Lépésre
A folytonosságvizsgálat egy viszonylag egyszerű folyamat, de a pontos eredmények érdekében fontos a megfelelő lépések betartása:
- Biztonsági intézkedések: Mindig győződjünk meg arról, hogy a vizsgált áramkör vagy alkatrész nincs feszültség alatt. Húzzuk ki a tápkábelt, vegyük ki az elemeket, vagy kapcsoljuk le a megszakítót. A folytonosságvizsgálatot mindig feszültségmentes állapotban kell végezni a személyi sérülések és az eszköz károsodásának elkerülése érdekében.
- A folytonosságvizsgáló előkészítése: Kapcsoljuk be a folytonosságvizsgálót vagy állítsuk a multimétert a folytonossági mérési üzemmódba (ezt gyakran egy hangszóró szimbólum vagy egy dióda szimbólum jelöli).
- A mérőcsúcsok ellenőrzése: Érintse össze a folytonosságvizsgáló két mérőcsúcsát. Ha a készülék megfelelően működik, hangjelzést kell adnia (sípolnia) vagy a LED-nek ki kell gyulladnia, illetve a multiméter kijelzőjén egy alacsony ellenállásértéknek (általában néhány ohm alatt) kell megjelennie. Ez a teszt biztosítja, hogy a mérővezetékek és a készülék megfelelően működnek.
- A vizsgálandó áramkör vagy alkatrész csatlakoztatása: Helyezze a folytonosságvizsgáló egyik mérőcsúcsát a vizsgált áramkör vagy alkatrész egyik végpontjához, a másikat pedig a másik végponthoz.
- Az eredmények értelmezése:
- Folytonosság: Ha a folytonosságvizsgáló hangjelzést ad, a LED kigyullad, vagy a multiméter alacsony ellenállásértéket mutat, az azt jelenti, hogy az áramkör vagy alkatrész folytonos, azaz az elektromos áram akadálytalanul tud áthaladni rajta.
- Szakadás: Ha a folytonosságvizsgáló nem ad hangjelzést, a LED nem gyullad ki, vagy a multiméter magas (végtelenhez közeli) ellenállásértéket mutat, az azt jelenti, hogy az áramkör vagy alkatrész szakadt, azaz az elektromos áram nem tud áthaladni rajta.
- További vizsgálatok (ha szükséges): Ha a folytonosságvizsgálat nem egyértelmű eredményt ad (például magas, de nem végtelen ellenállást mérünk), az rossz kötésre, korrózióra vagy egy olyan alkatrészre utalhat, amelynek magasabb a belső ellenáll
