A Legátfogóbb Útmutató az 5×10-es Földkábelhez: Műszaki Specifikációk és Alkalmazási Területek

A modern elektromos hálózatok gerincét a megbízható és biztonságos kábelek alkotják. Különösen fontos szerep jut a földkábeleknek, amelyek a föld alatt vezetve biztosítják az energiaellátást a legkülönbözőbb felhasználási területeken. Ebben a részletes útmutatóban a fókuszban az egyik leggyakrabban alkalmazott földkábel típus, az 5×10-es földkábel áll. Célunk, hogy mindenre kiterjedő információt nyújtsunk Önnek erről a kábelről, beleértve műszaki specifikációit, felhasználási területeit, telepítési tudnivalóit és a vásárlás szempontjait.

Mi az az 5×10-es Földkábel? Műszaki Alapok

Az 5×10 jelölés egyértelműen utal a kábel belső felépítésére. Az első szám, az 5, a kábelben található erek számát jelöli. Ebben az esetben tehát öt különálló ér található a kábelen belül. A második szám, a 10, az egyes erek keresztmetszetét adja meg négyzetmilliméterben (mm²). Ez a keresztmetszet meghatározza az ér által biztonságosan vezethető maximális áramerősséget és befolyásolja a kábel ellenállását is.

Az 5 Ér Szerepe és Funkciója

Egy tipikus 5×10-es földkábel a következő öt eret tartalmazza:

• Három fázisvezeték (L1, L2, L3): Ezek a vezetékek felelősek a váltakozó áram (AC) továbbításáért a háromfázisú rendszerekben. Színjelölésük általában barna, fekete és szürke.
• Nullavezeték (N): A nullavezeték a rendszer zárt áramkörének kialakításában játszik kulcsszerepet, és a legtöbb egyfázisú fogyasztó számára is szükséges. Színjelölése kék.
• Védővezető (PE): A védővezető, amelyet gyakran földelővezetéknek is neveznek, az érintésvédelem szempontjából létfontosságú. Feladata, hogy hiba esetén a veszélyes érintési feszültséget a föld felé vezesse. Színjelölése zöld-sárga csíkos.

A 10 mm² Keresztmetszet Jelentősége

A 10 mm²-es keresztmetszet azt jelenti, hogy minden egyes vezető ér keresztmetszeti területe 10 négyzetmilliméter. Ez a méret meghatározza a kábel áramterhelhetőségét. Egy nagyobb keresztmetszetű ér alacsonyabb elektromos ellenállással rendelkezik, ami azt jelenti, hogy adott áramerősség mellett kisebb lesz a feszültségesés és a hőveszteség a kábelen. A 10 mm²-es keresztmetszet már jelentős áramerősség szállítására alkalmas, ezért széles körben alkalmazzák különböző ipari, kereskedelmi és lakossági területeken.

Az 5×10-es Földkábel Műszaki Specifikációi Részletesen

Ahhoz, hogy teljes mértékben megértsük az 5×10-es földkábel képességeit és alkalmazhatóságát, elengedhetetlen a részletes műszaki specifikációk ismerete.

Névleges Feszültség

A földkábelek névleges feszültsége általában 0,6/1 kV (600/1000 V). Ez azt jelenti, hogy a kábel szigetelése alkalmas mind a 600 V-os, mind az 1000 V-os váltakozó feszültség elviselésére a fázis és a föld, illetve a fázisok között. Ez a névleges feszültség teszi lehetővé a kábel széleskörű felhasználását a kisfeszültségű hálózatokban.

Áramterhelhetőség

Az 5×10-es földkábel áramterhelhetősége számos tényezőtől függ, beleértve a telepítés módját (pl. földben, védőcsőben), a környezeti hőmérsékletet és a szomszédos kábelek jelenlétét. Általánosságban elmondható, hogy a földben fektetett 10 mm²-es rézvezeték jelentős áramerősség szállítására képes, tipikusan 50-60 Amper körüli értékkel számolhatunk. Fontos azonban mindig a vonatkozó szabványok és a gyártó által megadott értékek figyelembevétele a biztonságos üzemeltetés érdekében.

Szigetelőanyag

A földkábelek szigeteléséhez általában speciális, nagy mechanikai és elektromos szilárdságú műanyagokat használnak. Gyakori szigetelőanyagok a polietilén (PE) és a keresztkötött polietilén (XLPE). Az XLPE szigetelés különösen jó hőállósággal és kopásállósággal rendelkezik, ami növeli a kábel élettartamát és megbízhatóságát a föld alatti környezetben.

Köpenyanyag

A földkábelek külső köpenye védi a belső ereket a mechanikai sérülésektől, a nedvességtől és a kémiai hatásoktól. A leggyakrabban használt köpenyanyag a polivinil-klorid (PVC) és a polietilén (PE). A PE köpeny kiválóan ellenáll a nedvességnek és a talajban található vegyi anyagoknak.

Érjelölés

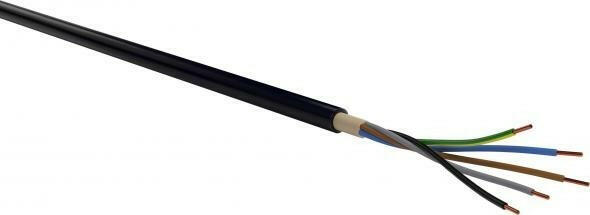

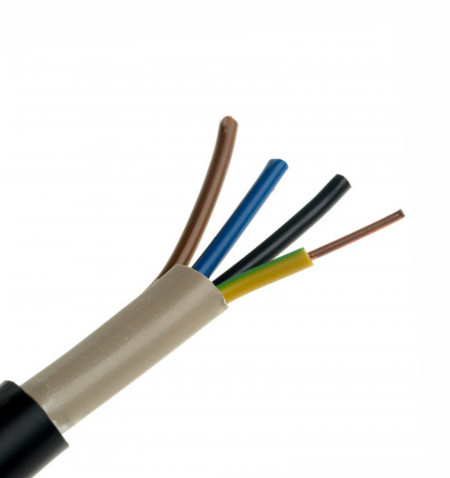

A biztonságos és hibamentes bekötés érdekében a földkábelek erei színkóddal vannak jelölve a szabványoknak megfelelően. Az 5×10-es kábel esetében a tipikus színjelölés a következő:

• Barna (L1)
• Fekete (L2)
• Szürke (L3)
• Kék (N)
• Zöld-sárga (PE)

A színjelölések betartása elengedhetetlen a helyes bekötéshez és a későbbi karbantartási munkákhoz.

Mechanikai Tulajdonságok

A földkábeleknek ellenállniuk kell a föld alatti környezetben fellépő mechanikai igénybevételeknek, mint például a nyomásnak, a húzásnak és az ütéseknek. Az 5×10-es földkábel robusztus felépítése biztosítja a megfelelő mechanikai védelmet a normál telepítési és üzemi körülmények között.

Hőmérsékleti Tartomány

A földkábelek meghatározott hőmérsékleti tartományban üzemelhetnek biztonságosan. Az 5×10-es kábel esetében a tipikus üzemi hőmérsékleti tartomány -30°C és +70°C között van. A telepítés során is figyelembe kell venni a környezeti hőmérsékletet, hogy elkerüljük a kábel károsodását.

Az 5×10-es Földkábel Felhasználási Területei

A 10 mm²-es keresztmetszet és az öt ér kombinációja az 5×10-es földkábelt rendkívül sokoldalúvá teszi. Számos területen alkalmazható megbízható energiaellátás biztosítására.

Lakossági Felhasználás

A lakossági szektorban az 5×10-es földkábel gyakran használatos:

• Kerti világítás és kültéri elektromos berendezések: A robusztus kialakításnak köszönhetően ideális választás a kertben vagy az épület körül elhelyezett lámpák, konnektorok és egyéb elektromos eszközök tápellátásához.
• Garázsok és melléképületek energiaellátása: A nagyobb keresztmetszet lehetővé teszi a jelentősebb energiaigényű gépek és berendezések, például hegesztőgépek vagy elektromos fűtőberendezések csatlakoztatását.
• Nagyobb családi házak fő betáplálása: Bizonyos esetekben, ahol nagyobb a fogyasztás vagy hosszabb a távolság a csatlakozási ponttól, az 5×10-es kábel megfelelő lehet a fő energiaellátás biztosítására (a helyi előírások és a várható terhelés figyelembevételével).

Ipari és Kereskedelmi Felhasználás

Az ipari és kereskedelmi szektorban az 5×10-es földkábel széles körben alkalmazható:

• Gépek és berendezések tápellátása: A megfelelő áramterhelhetőség miatt alkalmas kisebb és közepes teljesítményű ipari gépek és berendezések energiaellátására.
• Műhelyek és üzemek elektromos hálózata: A háromfázisú csatlakozási lehetőség révén ideális választás műhelyek, raktárak és kisebb üzemek elektromos hálózatának kiépítéséhez.
• Építkezések ideiglenes energiaellátása: A robusztus kialakítás lehetővé teszi az építkezéseken szükséges ideiglenes elektromos hálózat kiépítését.
• Közvilágítási rendszerek: Bizonyos közvilágítási rendszerek tápellátására is alkalmazható.

Mezőgazdasági Felhasználás

A mezőgazdaságban az 5×10-es földkábel szintén hasznos lehet:

• Öntözőrendszerek tápellátása: A föld alatti fektetés védelmet nyújt a környezeti hatásokkal és a mechanikai sérülésekkel szemben.
• Gazdasági épületek energiaellátása: Istállók, raktárak és egyéb mezőgazdasági épületek elektromos hálózatának kiépítéséhez.
• Különböző mezőgazdasági gépek és berendezések csatlakoztatása: Bizonyos teljesítményű gépek és berendezések energiaellátására alkalmas lehet.

Az 5×10-es Földkábel Telepítése: Fontos Szempontok és Utasítások

A földkábelek telepítése speciális ismereteket és körültekintést igényel a biztonságos és hosszú távú működés érdekében. Az alábbiakban összefoglaljuk a legfontosabb szempontokat és általános utasításokat az 5×10-es földkábel telepítéséhez.

Tervezés és Előkészítés

A telepítés megkezdése előtt alapos tervezésre van szükség:

• A nyomvonal kijelölése: Gondosan ki kell jelölni a kábel nyomvonalát, figyelembe véve a terepviszonyokat, a meglévő közműveket és az esetleges akadályokat. Kerülni kell az éles kanyarokat és a mechanikai sérülés veszélyének kitett területeket.
• A szükséges kábelhossz meghatározása: Mérje fel pontosan a szükséges kábelhosszt, figyelembe véve a csatlakozási pontok közötti távolságot és a szükséges ráhagyást a bekötésekhez.
• A földmunkák előkészítése: A kijelölt nyomvonalon ki kell ásni a megfelelő mélységű és szélességű árkot. A szabványok általában előírják a minimális fektetési mélységet (pl. 60-80 cm a talajszint alatt), amely védelmet nyújt a mechanikai sérülések ellen.
• Védőcső alkalmazása (ajánlott): Bár nem minden esetben kötelező, a védőcső alkalmazása jelentősen növeli a kábel élettartamát és megkönnyíti az esetleges későbbi cserét vagy javítást. Különösen ajánlott forgalmas területeken vagy ahol mechanikai sérülés veszélye áll fenn.
• Figyelmeztető szalag elhelyezése: A kábel fölé, a talajszinthez közelebb (kb. 20-30 cm mélyen) figyelmeztető szalagot kell elhelyezni, amely jelzi a föld alatt futó elektromos vezetéket a későbbi földmunkák során.

A Kábel Lefektetése

A kábel lefektetése során a következőkre kell ügyelni:

• Óvatos bánásmód a kábellel: Kerülje a kábel megtörését, meghajlítását vagy éles tárgyakkal való érintkezését.
• A kábel egyenletes elhelyezése az árokban: A kábelt egyenletesen kell lefektetni az árok aljára, elkerülve a feszültséget és a csavarodást.
• Homokágy készítése (ajánlott): A kábel alá és fölé érdemes egy réteg finom szemcséjű homokot teríteni, amely védelmet nyújt az éles kövek és egyéb talajrészecskék ellen.
• A védőcsőbe húzás (ha alkalmazzák): A kábelt óvatosan kell a védőcsőbe behúzni, ügyelve arra, hogy ne sérüljön meg a szigetelése.

A Bekötések Elvégzése

A kábel végeinek bekötése szakképzett villanyszerelőt igényel. A bekötéseknek biztonságosnak és szabványosnak kell lenniük. A következőkre kell figyelni:

• Megfelelő kötőelemek használata: A kábel ereinek összekötéséhez és a berendezésekhez való csatlakoztatásához megfelelő méretű és típusú kötőelemeket kell használni.
• A színjelölések betartása: A bekötés során feltétlenül be kell tartani az érvényes színjelöléseket a hibás bekötések elkerülése érdekében.
• A védővezető (PE) folytonosságának biztosítása: A védővezetőnek folyamatosnak kell lennie a tápponttól a fogyasztókig a megfelelő érintésvédelem biztosítása érdekében.

• A szigetelés megfelelő kialakítása: A bekötések helyén a szigetelést megfelelően vissza kell állítani a nedvesség és a rövidzárlatok elkerülése érdekében.

Az Árok Betemetése és Dokumentáció

A bekötések ellenőrzése után az árkot óvatosan vissza lehet temetni. A következőkre kell
