A Földkábel 3×1,5: Átfogó Útmutató a Kiválasztástól a Telepítésig

A földkábel 3×1,5 az egyik leggyakrabban használt elektromos kábel típus, különösen kültéri alkalmazásokhoz és olyan helyzetekhez, ahol a mechanikai védelem és a környezeti hatásokkal szembeni ellenállás kiemelten fontos. Ez a részletes útmutató mindenre kiterjed, amit tudnia kell erről a sokoldalú kábelről, beleértve a műszaki specifikációkat, a különböző felhasználási területeket, a biztonságos telepítési eljárásokat és a karbantartási tanácsokat.

Miért Válasszunk Földkábelt 3×1,5-et?

A földkábel 3×1,5 számos előnnyel rendelkezik, amelyek ideálissá teszik bizonyos alkalmazásokhoz. A legfontosabb előnyök közé tartozik a robusztus felépítés, amely védelmet nyújt a mechanikai sérülésekkel, a nedvességgel, a vegyi anyagokkal és az UV-sugárzással szemben. Emellett a földbe fektethetőség lehetővé teszi az esztétikus kábelvezetéket, elkerülve a légvezetékekkel járó vizuális zajt és a potenciális balesetveszélyeket.

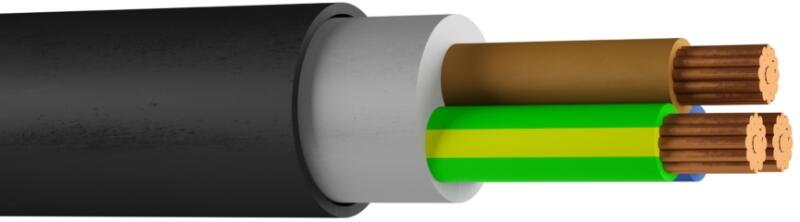

A Földkábel 3×1,5 Főbb Jellemzői

• Három ér: A kábel három vezetőeret tartalmaz, amelyek általában rézből készülnek a jó vezetőképesség érdekében.
• 1,5 mm² keresztmetszet: Az egyes erek névleges keresztmetszete 1,5 négyzetmilliméter, ami meghatározza a kábel terhelhetőségét és az áramszállítási kapacitását.
• Szigetelés: Az ereket egyenként szigetelőanyag borítja, amely biztosítja az elektromos szigetelést és megakadályozza a rövidzárlatot.
• Kitöltő réteg: A szigetelt erek körül gyakran található egy kitöltő réteg, amely biztosítja a kábel kerek formáját és stabilitását.
• Külső köpeny: A legkülső réteg egy robusztus köpeny, amely általában PVC-ből vagy más, mechanikailag ellenálló és környezeti hatásoknak jól ellenálló anyagból készül. Ez a köpeny biztosítja a kábel védelmét a külső behatásokkal szemben.

A 3×1,5 Jelölés Magyarázata

A „3×1,5” jelölés egyértelműen meghatározza a kábel alapvető tulajdonságait. A „3” azt jelenti, hogy a kábel három vezetőeret tartalmaz. Az „1,5” pedig az egyes vezetőerek névleges keresztmetszetét jelöli négyzetmilliméterben (mm²). Ez a keresztmetszet fontos a kábel áramterhelhetőségének meghatározásához.

A Földkábel 3×1,5 Műszaki Specifikációi

A földkábel 3×1,5 kiválasztásakor elengedhetetlen a műszaki specifikációk alapos ismerete. Ezek a specifikációk befolyásolják a kábel alkalmazhatóságát és biztonságos működését.

Névleges Feszültség

A földkábel 3×1,5 névleges feszültsége általában 300/500 V vagy 450/750 V. Ez azt jelenti, hogy a kábel alkalmas legfeljebb 500 V vagy 750 V váltakozó feszültségű rendszerekhez. A pontos névleges feszültség a kábel típusától és a gyártótól függően változhat, ezért mindig ellenőrizze a kábel címkéjét vagy a műszaki adatlapját.

Áramterhelhetőség

A földkábel 3×1,5 áramterhelhetősége a telepítés módjától, a környezeti hőmérséklettől és a vezetőér anyagától (általában réz) függ. Szabad levegőben történő fektetés esetén az áramterhelhetőség magasabb lehet, mint földben vagy csőben történő elhelyezéskor. A pontos áramterhelhetőségi értékek a vonatkozó szabványokban és a gyártó által megadott adatokban találhatók meg. Fontos, hogy a kiválasztott kábel áramterhelhetősége megfeleljen a várható maximális áramfelvételnek, hogy elkerüljük a túlmelegedést és a potenciális tűzveszélyt.

Szigetelési Ellenállás

A földkábel 3×1,5 szigetelési ellenállása egy fontos paraméter, amely a kábel szigetelőanyagának minőségét és integritását jelzi. A szabványok meghatározzák a minimális elfogadható szigetelési ellenállást, amelyet a kábelnek teljesítenie kell. A magas szigetelési ellenállás biztosítja a biztonságos és megbízható működést, megakadályozva a szivárgó áramokat és a rövidzárlatokat.

Hőmérsékleti Tartomány

A földkábel 3×1,5 üzemi hőmérsékleti tartománya általában -30°C és +70°C között van. A pontos tartomány a szigetelő- és köpenyanyag típusától függően változhat. Fontos figyelembe venni a telepítési és üzemi környezet hőmérsékleti viszonyait a megfelelő kábel kiválasztásához.

Mechanikai Ellenállás

A földkábel 3×1,5 külső köpenye kiváló mechanikai védelmet biztosít az ütésekkel, nyomással és dörzsöléssel szemben. Ez különösen fontos földbe fektetéskor, ahol a kábel ki van téve a talaj nyomásának és az esetleges ásási munkálatok okozta sérüléseknek.

UV-állóság

A kültéri használatra szánt földkábel 3×1,5 általában UV-álló anyagból készül, amely megakadályozza a kábel köpenyének károsodását a nap ultraibolya sugárzása miatt. Ez biztosítja a kábel hosszú élettartamát és megbízhatóságát kültéri környezetben.

Vegyállóság

Bizonyos földkábel 3×1,5 típusok speciális köpenyanyaggal rendelkeznek, amelyek ellenállnak a különböző vegyi anyagoknak, például olajoknak, savaknak és lúgoknak. Ez különösen fontos ipari vagy mezőgazdasági alkalmazásokban, ahol a kábel ilyen anyagokkal érintkezhet.

A Földkábel 3×1,5 Felhasználási Területei

A földkábel 3×1,5 sokoldalúságának köszönhetően számos különböző területen alkalmazható.

Kerti Világítás és Elektromos Berendezések

A földkábel 3×1,5 ideális választás kerti lámpák, szivattyúk, öntözőrendszerek és más kültéri elektromos berendezések tápellátásához. A földbe fektethetőség esztétikus megoldást kínál, és megvédi a kábeleket a mechanikai sérülésektől és az időjárás viszontagságaitól.

Külső Konnektorok és Csatlakozások

Külső konnektorok és más elektromos csatlakozások kiépítéséhez is gyakran használnak földkábelt 3×1,5-et. Ez biztosítja a biztonságos és megbízható áramellátást a kültéri eszközök számára.

Ideiglenes Elektromos Hálózatok

Építkezéseken, rendezvényeken és más ideiglenes helyszíneken a földkábel 3×1,5 gyors és biztonságos megoldást nyújt az elektromos hálózat kiépítéséhez.

Ipari és Mezőgazdasági Alkalmazások

Az ipari és mezőgazdasági környezetben, ahol a kábelek ki vannak téve mechanikai igénybevételnek és vegyi hatásoknak, a robusztus földkábel 3×1,5 megbízható áramellátást biztosít a különböző gépek és berendezések számára.

Lakossági Felhasználás

A lakossági felhasználás során a földkábel 3×1,5 alkalmazható például garázsok, műhelyek vagy kerti épületek elektromos hálózatának kiépítéséhez.

A Földkábel 3×1,5 Telepítésének Lépései

A földkábel 3×1,5 telepítése gondos tervezést és a biztonsági előírások szigorú betartását igényli. A szakszerűtlen telepítés veszélyes lehet és a kábel élettartamát is jelentősen csökkentheti.

Tervezés és Előkészítés

1. A nyomvonal kijelölése: Határozza meg a kábel nyomvonalát, figyelembe véve az akadályokat, a terepviszonyokat és a későbbi munkálatokat.
2. Az árok kiásása: Ásson egy megfelelő mélységű árkot a kábel számára. A szabványok általában előírják a minimális mélységet (pl. 60-80 cm), amely védelmet nyújt a mechanikai sérülésekkel szemben.
3. Homokágy készítése: Az árok aljára terítsen egy réteg finom szemcsés homokot (kb. 10 cm vastagságban). Ez védi a kábelt az éles kövektől és egyenetlenségektől.
4. A kábel lefektetése: Óvatosan fektesse le a földkábelt 3×1,5-et az árokba, ügyelve arra, hogy ne törjön meg vagy sérüljön meg. Hagyjon némi ráhagyást a kábelben a hőmérsékletváltozások miatti hőtágulás és összehúzódás kompenzálására.

5. Védőcső alkalmazása (ajánlott): Különösen forgalmas területeken vagy ahol a kábel mechanikai sérülésnek lehet kitéve, ajánlott védőcsőbe húzni a kábelt.
6. Figyelmeztető szalag elhelyezése: A kábel fölé, a földfelszín alá kb. 20-30 cm-re helyezzen el egy figyelmeztető szalagot (általában sárga színű), amely jelzi a földben futó elektromos vezetéket.
7. Az árok betemetése: Óvatosan töltse vissza az árkot finom szemcsés földdel, majd tömörítse a talajt. Ügyeljen arra, hogy ne legyenek éles kövek vagy más tárgyak a visszatöltött földben, amelyek megsérthetik a kábelt.

Csatlakoztatás és Bekötés

A földkábel 3×1,5 csatlakoztatását és bekötését kizárólag képzett villanyszerelő végezheti a vonatkozó szabványok és előírások betartásával. A helyes bekötés elengedhetetlen a biztonságos és megbízható működéshez.

• A kábel végeinek előkészítése: Távolítsa el a külső köpenyt és a szigetelést a vezetőerek végeiről a megfelelő hosszúságban.
• A vezetékek csatlakoztatása: Csatlakoztassa a vezetőereket a megfelelő sorkapcsokba vagy csatlakozókba, ügyelve a polaritásra (fázis, nulla, védőföld).
• Vízálló kötések kialakítása (kültéri alkalmazásoknál): Kültéri alkalmazásoknál elengedhetetlen a vízálló kötések kialakítása a nedvesség behatolásának megakadályozására. Használjon megfelelő IP-védettségű kötődobozokat és csatlakozókat.
• A védőföld csatlakoztatása: A védőföld vezetőér (általában zöld-sárga színű) megfelelő csatlakoztatása életvédelmi szempontból kiemelten fontos.
• A bekötések ellenőrzése: A csatlakoztatás után alaposan ellenőrizze a bekötéseket, győződjön meg arról, hogy a vezetékek megfelelően rögzítettek és nincsenek laza vagy sérült részek.

A Telepítés Utáni Ellenőrzés

A telepítés befejezése után fontos ellenőrizni a rendszer működését és biztonságát.

• Szigetelési ellenállás mérése: Mérje meg a kábel szigetelési ellenállását egy erre alkalmas műszerrel, hogy megbizonyosodjon a szigetelés épségéről.
• Folytonosságvizsgálat: Ellenőrizze a vezetőerek folytonosságát és a védőföld áramkörének működését.
• Működési teszt: Kapcsolja be a tápfeszültséget és ellenőrizze a csatlakoztatott berendezések megfelelő működését.

Biztonsági Előírások a Földkábel 3×1,5 Telepítésekor és Használatakor

Az elektromos munkák mindig fokozott óvatosságot igényelnek. A földkábel 3×1,5 telepítése és használata során a következő biztonsági előírásokat kell betartani:

• Áramtalanítás: Minden elektromos munka megkezdése előtt győződjön meg arról, hogy a rendszer áramtalanítva van, és a véletlen visszakapcsolás megakadályozott.
• Személyi védőfelszerelés használata: Használjon megfelelő személyi védőfelszerelést, például védőkesztyűt, védőszemüveget és védőcipőt.
• Szakképzett személyzet: A komolyabb elektromos munkákat bízza képzett villanyszerelőre.

• A szabványok betartása: Tartsa be a vonatkozó nemzeti és nemzetközi elektromos biztonsági szabványokat és előírásokat.
• A kábel sérüléseinek elker
