A Dubel Hőszigeteléshez: A Részletes Útmutató a Tartós és Hatékony Hőszigetelésért
A hőszigetelés napjainkban elengedhetetlen a komfortos otthon megteremtéséhez és az energiaköltségek csökkentéséhez. A hatékony hőszigetelő rendszerek kulcsfontosságú eleme a megfelelő rögzítés, melyben a dubel hőszigeteléshez elengedhetetlen szerepet játszik. Ebben a kimerítő útmutatóban részletesen bemutatjuk a hőszigetelő dübelek világát, a különböző típusokat, a kiválasztás szempontjait, a szakszerű beépítési technikákat és mindazt, amit tudnia kell ahhoz, hogy a hőszigetelése hosszú távon megbízható és hatékony legyen.
Miért Fontos a Megfelelő Dubel Hőszigeteléshez?
A hőszigetelő lemezek rögzítése kritikus fontosságú a homlokzati hőszigetelő rendszerek (ETICS) tartóssága és hatékonysága szempontjából. A nem megfelelő vagy rosszul beépített dübelek számos problémához vezethetnek, beleértve a hőszigetelő lemezek elmozdulását, a hőhidak kialakulását, a homlokzat esztétikai károsodását és végső soron a hőszigetelés hatékonyságának jelentős csökkenését. A dubel hőszigeteléshez nem csupán egy egyszerű rögzítőelem; a rendszer integritásának és hosszú élettartamának záloga.
A Nem Megfelelő Dübelezés Kockázatai
- Hőhidak kialakulása: A nem megfelelő típusú vagy nem szakszerűen beépített dübelek hőhidakat képezhetnek, melyeken keresztül a hő könnyebben távozik az épületből, csökkentve a hőszigetelés hatékonyságát és növelve a fűtési költségeket.
- A hőszigetelő lemezek elmozdulása: A nem elegendő számú vagy nem megfelelő teherbírású dübel hatására a hőszigetelő lemezek elválhatnak a homlokzattól, különösen erős szél vagy mechanikai hatások következtében.
- Repedések és károsodások a vakolatban: A mozgó hőszigetelő lemezek feszültséget okozhatnak a vakolatban, ami repedésekhez és egyéb esztétikai problémákhoz vezethet.
- A rendszer élettartamának csökkenése: A nem megfelelő rögzítés következtében a teljes hőszigetelő rendszer élettartama jelentősen lerövidülhet, ami idő előtti felújítást vagy javítást tesz szükségessé.
A Hőszigetelő Dübelek Típusai és Jellemzőik
A piacon számos különböző típusú hőszigetelő dübel érhető el, melyeket a hőszigetelő anyag típusa, vastagsága és a fogadófal anyaga alapján kell kiválasztani. A megfelelő dübel kiválasztása kulcsfontosságú a biztonságos és tartós rögzítés érdekében.
Műanyag Dübelek

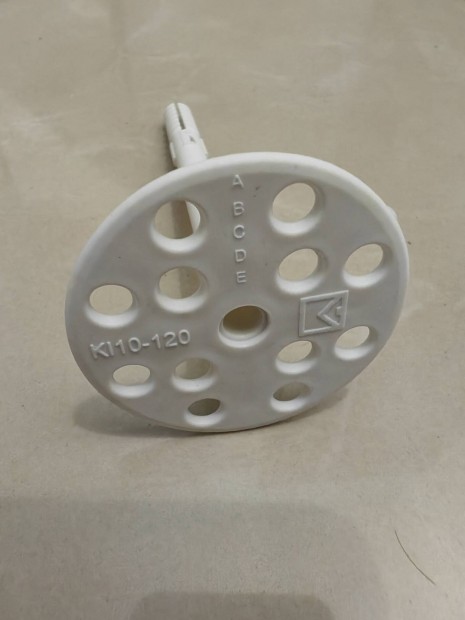

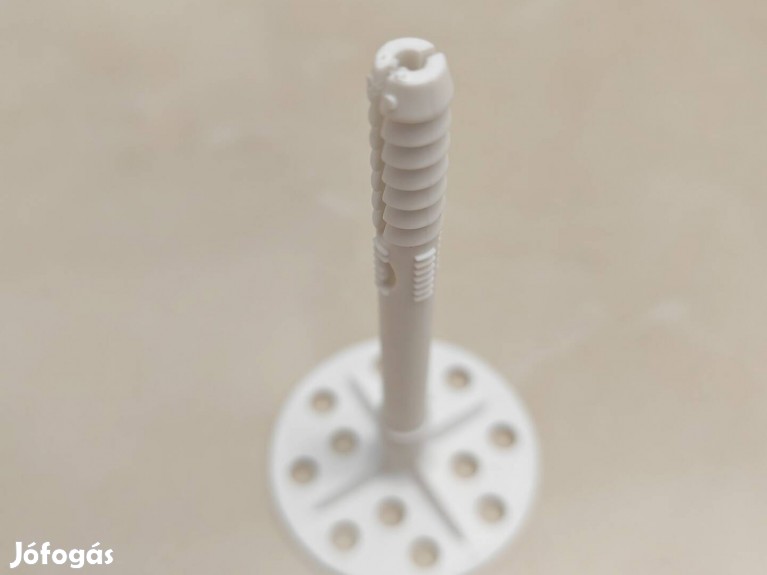

A műanyag dübelek a legelterjedtebbek a hőszigetelő lemezek rögzítésére. Könnyűek, korrózióállóak és jó hőszigetelő tulajdonságokkal rendelkeznek. Különböző hosszúságban és fej kialakítással kaphatók, alkalmazkodva a különböző hőszigetelő anyagokhoz és vastagságokhoz.
Beütőszeges Műanyag Dübelek

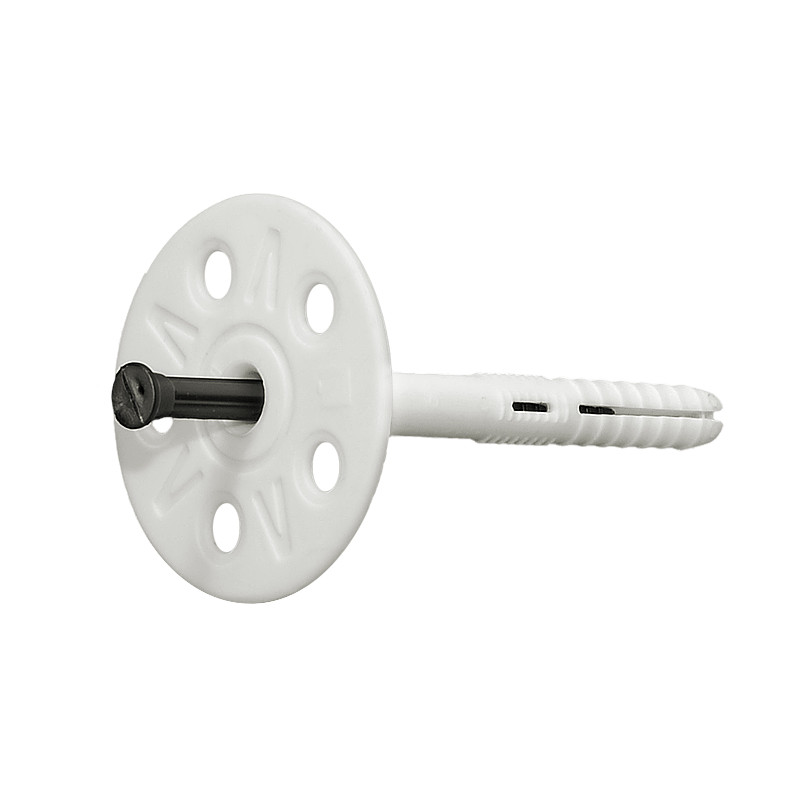

A beütőszeges műanyag dübelek gyors és egyszerű beépítést tesznek lehetővé. A dübel testébe előre behelyezett műanyag vagy fém szeg beütésével rögzülnek a fogadófalban. Elsősorban EPS (expandált polisztirol) és XPS (extrudált polisztirol) hőszigetelő lemezekhez ajánlottak.
Csavaros Műanyag Dübelek
A csavaros műanyag dübelek nagyobb rögzítési szilárdságot biztosítanak. A dübel testét a furatba helyezve egy csavar behajtásával terül szét és rögzül a fogadófalban. Alkalmasak mind EPS, XPS, mind kőzetgyapot hőszigetelő lemezekhez, különösen ott, ahol nagyobb terhelésre kell számítani.
Hőszigetelő Betéttel Rendelkező Műanyag Dübelek
Ezek a műanyag dübelek egy speciális hőszigetelő betéttel rendelkeznek a dübel fejénél, mely minimalizálja a hőhidak kialakulásának kockázatát. Különösen ajánlottak passzívházakhoz és alacsony energiafelhasználású épületekhez, ahol a hőhídmentes kialakítás kiemelten fontos.
Fém Dübelek
A fém dübelek nagyobb teherbírást és tűzállóságot biztosítanak a műanyag dübeleknél. Elsősorban kőzetgyapot hőszigetelő lemezek rögzítésére használják, de speciális változataik EPS és XPS lemezekhez is elérhetők.
Beütőszeges Fém Dübelek
A beütőszeges fém dübelek acél vagy rozsdamentes acél szeggel rendelkeznek, mely biztosítja a nagy rögzítési szilárdságot. Alkalmasak nagyobb vastagságú és súlyú kőzetgyapot lemezek rögzítésére.
Csavaros Fém Dübelek
A csavaros fém dübelek még nagyobb teherbírást tesznek lehetővé. A csavar behajtásával a dübel testében lévő lamellák vagy hüvely szétterül és erősen rögzíti a dübelt a fogadófalban. Különösen ajánlottak olyan esetekben, ahol a homlokzatra további terhelés kerül (pl. nagyméretű táblák, burkolatok).
Hőszigetelő Betéttel Rendelkező Fém Dübelek
A hőszigetelő betéttel rendelkező fém dübelek a fém dübelek nagy teherbírását kombinálják a hőhídmentes kialakítással. A dübel fejénél elhelyezett műanyag vagy kompozit betét megszakítja a hővezetést, minimalizálva a hőveszteséget.
Speciális Dübelek
A fent említett alapvető típusokon kívül léteznek speciális hőszigetelő dübelek is, melyeket egyedi igényekhez és alkalmazásokhoz fejlesztettek ki.
Süllyesztett Dübelek
A süllyesztett dübelek lehetővé teszik a dübel fejének a hőszigetelő lemez síkjába történő süllyesztését. Ez különösen akkor előnyös, ha vékonyabb vakolatréteg kerül a hőszigetelésre, vagy ha a dübelfej nemkívánatos egyenetlenségeket okozna a felületen. A süllyesztéshez speciális szerszám szükséges, és a dübel helyét általában egy hőszigetelő dugóval fedik le a hőhidak elkerülése érdekében.
Áthidaló Dübelek
Az áthidaló dübelek olyan esetekben alkalmazhatók, amikor a fogadófal nem egyenletes vagy gyenge minőségű. A hosszú dübeltest és a speciális rögzítőelemek lehetővé teszik a stabil rögzítést a mélyebben fekvő, szilárdabb rétegekben.
Faforgács Dübelek
A faforgács dübelek kifejezetten fa alapú építőlemezek (pl. OSB, rétegelt lemez) hőszigetelésének rögzítésére lettek kifejlesztve. Speciális kialakításuk biztosítja a biztonságos rögzítést ezekben az anyagokban.
A Megfelelő Dubel Hőszigeteléshez Kiválasztásának Szempontjai
A megfelelő hőszigetelő dübel kiválasztása több tényezőtől függ. A gondos mérlegelés biztosítja a hőszigetelő rendszer tartósságát és hatékonyságát.
A Hőszigetelő Anyag Típusa és Vastagsága
A hőszigetelő anyag típusa (EPS, XPS, kőzetgyapot) és vastagsága alapvetően befolyásolja a szükséges dübel hosszát és típusát. A vastagabb hőszigeteléshez hosszabb dübel szükséges ahhoz, hogy a rögzítőelem biztonságosan behatoljon a fogadófalba. A különböző anyagok eltérő nyomószilárdsággal rendelkeznek, ami befolyásolja a dübel fejének méretét és kialakítását.
A Fogadófal Anyaga és Állapota
A fogadófal anyaga (pl. tégla, beton, pórusbeton, fa) meghatározza a dübel rögzítési elvét és a szükséges furat átmérőjét. A gyengébb vagy porózusabb anyagokhoz speciális dübelek vagy nagyobb rögzítési mélység szükséges. A fogadófal állapotát is figyelembe kell venni; repedezett vagy málló felület esetén előfordulhat, hogy a rögzítési pontokat megerősíteni kell.
A Terhelés és a Szélnyomás
A homlokzatra ható terhelés (pl. a hőszigetelő lemezek súlya, a vakolat súlya) és a szélnyomás jelentős erőt fejthet ki a hőszigetelő rendszerre. A dübeleknek képesnek kell lenniük ezeknek az erőknek a biztonságos átvitelére a fogadófalra. A szélterhelési zóna és az épület magassága befolyásolja a szükséges dübelszámot és a dübelek teherbírását.
A Hőhídmentesség Követelménye
Passzívházaknál és alacsony energiafelhasználású épületeknél kiemelten fontos a hőhidak minimalizálása. Ebben az esetben olyan hőszigetelő dübeleket kell választani, amelyek hőszigetelő betéttel rendelkeznek, vagy amelyek kialakítása eleve csökkenti a hővezetést.
A Beépítés Egyszerűsége és Sebessége
A beépítés egyszerűsége és sebessége szintén szempont lehet a dübel kiválasztásakor, különösen nagyobb projektek esetén. A beütőszeges dübelek általában gyorsabban beépíthetők, mint a csavaros változatok.
A Költségvetés
A hőszigetelő dübelek ára típustól, anyagtól és gyártótól függően változhat. A költségvetés meghatározhatja a választható dübelek körét, de nem szabad a minőség rovására spórolni, mivel a nem megfelelő rögzítés hosszú távon sokkal nagyobb költségekkel járhat.
A Dubel Hőszigeteléshez Szükséges Mennyiségének Meghatározása
A szükséges hőszigetelő dübelek mennyiségét a hőszigetelő lemezek mérete, a szélterhelési zóna, az épület magassága és a gyártó előírásai határozzák meg. Általánosságban elmondható, hogy a lemezek sarkainál és a köztes területeken is el kell helyezni dübeleket a biztonságos rögzítés érdekében.
Általános Irányelvek a Dübelszám Meghatározásához
- Sarkok és élek: A lemezek sarkainál és éleinél sűrűbben kell elhelyezni a dübeleket (általában 30-50 cm távolságra egymástól).
- Köztes területek: A lemezek közepén ritkábban elegendő a dübelek elhelyezése (általában 50-70 cm távolságra egymástól).
- Szélterhelési zóna: Erős szélterhelésnek kitett területeken növelni kell a dübelszámot.
- Épület magassága: Magasabb épületeknél szintén több dübelre lehet szükség.
- Gyártói előírások: Mindig kövesse a hőszigetelő rendszer és a dübelek gyártójának előírásait a dübelszámra vonatkozóan.
Számítási Példa
Egy 10 cm vastag EPS hőszigetelő lemezzel burkolt homlokzat esetén, egy mérsékelt szélterhelésű területen, általában 6-8 dübel/m² szükséges. Ez azt jelenti, hogy egy 100 m²-es felülethez körülbelül 600-800 dübelre lehet szükség. Fontos azonban megjegyezni, hogy ez csak egy általános példa, és a pontos mennyiséget a fent említett tényezők figyelembevételével kell meghatározni.
A Dubel Hőszigeteléshez Szakszerű Beépítésének Lépései
A hőszigetelő dübelek szakszerű beépítése elengedhetetlen a hőszigetelő rendszer megbízhatósága és tartóssága szempontjából. A helytelenül beépített dübelek nem képesek megfelelően ellátni a funkciójukat, és a fent említett problémákhoz vezethetnek.
A Beépítés Előkészítése
- A fogadófal ellenőrzése: Győződjön meg arról, hogy a fogadófal tiszta, száraz, por- és szennyeződésmentes, valamint megfelelő teherbírású. Szükség esetén végezzen javításokat vagy alapozást.
- A dübelek és a szerszámok előkészítése: Készítse elő a kiválasztott hőszigetelő dübeleket, a megfelelő méretű fúrószárat, a fúrógépet, a mérőszalagot, a jelölőeszközt és a beütőszeges dübelekhez a beütőszerszámot, a csavaros dübelekhez pedig a csavarhúzót vagy a behajtógépet.
- A dübelek helyének kijelölése: A hőszigetelő leme
