A b16 kismegszakító átfogó útmutatója: Működés, alkalmazás és kiválasztás
A modern elektromos hálózatok nélkülözhetetlen elemei a kismegszakítók, amelyek a túláram és a rövidzárlat elleni védelem alapját képezik. Különösen a b16 kismegszakító egy széles körben elterjedt és megbízható eszköz, amelyet mind lakossági, mind ipari környezetben gyakran alkalmaznak. Ebben a részletes útmutatóban mélyrehatóan megvizsgáljuk a b16 kismegszakító működését, műszaki jellemzőit, alkalmazási területeit, valamint a kiválasztás szempontjait, hogy Ön a lehető leginformáltabb döntést hozhassa.
Mi az a b16 kismegszakító és miért fontos?

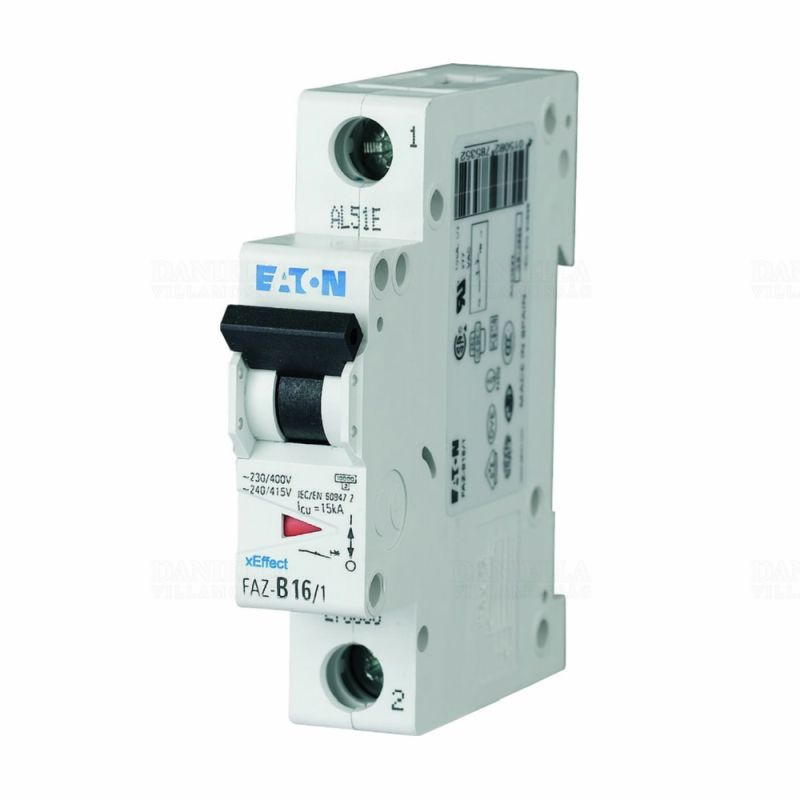

A b16 kismegszakító egy olyan elektromos védelmi eszköz, amelynek névleges árama 16 amper (A). A „B” karakterisztika azt jelzi, hogy ez a típusú kismegszakító a névleges áram 3-5-szörösének megfelelő túláram esetén old ki. Ez a karakterisztika ideálissá teszi olyan áramkörök védelmére, ahol nem várhatóak hirtelen, nagy indítóáramok, mint például a világítási áramkörök és az általános célú dugaszoló aljzatok.
A kismegszakítók létfontosságú szerepet töltenek be az elektromos rendszerek biztonságában. Megakadályozzák a vezetékek túlmelegedését, ami tűzveszélyhez vezethet, valamint védelmet nyújtanak az elektromos berendezések károsodása ellen rövidzárlat esetén. A b16 kismegszakító megbízható működésével hozzájárul az otthonok és munkahelyek biztonságához.
A kismegszakítók alapvető működési elve
A kismegszakítók kétféleképpen működhetnek a túláram érzékelésekor: termikusan és elektromágnesesen. A termikus kioldás egy bimetál csík elvén működik, amely a túláram hatására felmelegszik és meghajlik, ezáltal mechanikusan kioldja a megszakítót. Ez a védelem a lassúbb, tartósabb túláram ellen hatékony. Az elektromágneses kioldás egy tekercs segítségével működik, amelybe hirtelen nagy áram (például rövidzárlat) hatására erős mágneses tér keletkezik, ami azonnal kioldja a megszakítót. A b16 kismegszakító mindkét védelmi mechanizmussal rendelkezik, így átfogó védelmet nyújt a különböző típusú túláramokkal szemben.
A „B” karakterisztika jelentősége a b16 kismegszakítóban
A kismegszakítók karakterisztikája (A, B, C, D stb.) meghatározza, hogy milyen túláram esetén és mennyi idő alatt old ki a megszakító. A „B” karakterisztikájú b16 kismegszakító a névleges 16 A áram 3-5-szörösénél (azaz 48-80 A között) old ki nagyon rövid időn belül (általában 0,04-13 másodperc). Ez a gyors kioldás megakadályozza a vezetékek és a csatlakoztatott eszközök károsodását olyan helyzetekben, ahol a túláram nem hirtelen, de tartós.
A b16 kismegszakító műszaki jellemzői és paraméterei
A b16 kismegszakító kiválasztásakor számos műszaki jellemzőt és paramétert kell figyelembe venni a biztonságos és hatékony működés érdekében.
Névleges áram (In)
A névleges áram az a maximális áram, amelyet a kismegszakító tartósan képes vezetni a környezeti hőmérséklet és egyéb feltételek mellett anélkül, hogy a működése károsodna. A b16 kismegszakító esetében ez az érték 16 A.
Kioldási karakterisztika
Mint korábban említettük, a „B” karakterisztika azt jelenti, hogy a b16 kismegszakító a névleges áram 3-5-szörösénél old ki. Ez a karakterisztika ideális a rezisztív terhelésekhez és olyan induktív terhelésekhez, ahol az indítóáram nem jelentős.
Rövidzárlati megszakítóképesség (Icn)
A rövidzárlati megszakítóképesség az a maximális rövidzárlati áram, amelyet a kismegszakító biztonságosan meg tud szakítani anélkül, hogy károsodna vagy veszélyt jelentene. Ezt az értéket kA-ban (kiloamper) adják meg. A lakossági alkalmazásra szánt b16 kismegszakítók megszakítóképessége általában 6 kA vagy 10 kA. Ipari alkalmazásokban ez az érték magasabb lehet.
Névleges feszültség (Un)
A névleges feszültség az a feszültség, amelyre a kismegszakítót tervezték. A legtöbb lakossági és kereskedelmi alkalmazásban használt b16 kismegszakító névleges feszültsége 230/400 V AC.
Pólusszám
A pólusszám azt jelzi, hogy a kismegszakító hány áramkört képes megszakítani. Léteznek egypólusú (1P), kétpólusú (2P), hárompólusú (3P) és négypólusú (4P) b16 kismegszakítók. Az egypólusúak csak a fázisvezetőt szakítják meg, a kétpólusúak a fázis- és a nullavezetőt, a hárompólusúak három fázist, a négypólusúak pedig három fázist és a nullavezetőt.
Védettségi fokozat (IP)
A védettségi fokozat azt jelzi, hogy a kismegszakító mennyire védett a szilárd testek és a víz behatolása ellen. A legtöbb beltéri alkalmazásra szánt b16 kismegszakító védettségi fokozata IP20.
Szerelés és csatlakoztatás
A b16 kismegszakítók általában DIN-sínre szerelhetők, ami szabványosított rögzítési módot biztosít. A vezetékek csatlakoztatása csavaros vagy rugós szorítókkal történhet. Fontos, hogy a vezetékek keresztmetszete megfelelő legyen a névleges áramhoz és a várható terheléshez.
Szabványok és tanúsítványok
A b16 kismegszakítóknak meg kell felelniük a vonatkozó nemzetközi és nemzeti szabványoknak (pl. IEC 60898, EN 60898). A termékeken található tanúsítványok (pl. CE) igazolják, hogy a kismegszakító megfelel a biztonsági és minőségi követelményeknek.
A b16 kismegszakító alkalmazási területei
A b16 kismegszakító széles körben alkalmazható különböző elektromos rendszerekben, ahol a névleges áram nem haladja meg a 16 A-t, és a terhelés jellege nem igényel magasabb indítóáram-tűrést.
Lakossági alkalmazások
A lakásokban a b16 kismegszakító gyakran használatos a következő áramkörök védelmére:
- Világítási áramkörök: A legtöbb háztartási világítási rendszer áramfelvétele nem haladja meg a 16 A-t, így a b16 kismegszakító megfelelő védelmet nyújt a túláram és a rövidzárlat ellen.
- Általános célú dugaszoló aljzatok: Azokban az aljzatokban, amelyekhez nem csatlakoztatnak nagy teljesítményű fogyasztókat (pl. mosógép, sütő), a b16 kismegszakító elegendő védelmet biztosít.
- Kisebb elektromos készülékek: Bizonyos kisebb háztartási gépek, például televíziók, számítógépek, hűtőszekrények áramkörének védelmére is alkalmazható.
Kereskedelmi alkalmazások
Kereskedelmi épületekben, irodákban és üzletekben a b16 kismegszakító a következő területeken lehet hasznos:
- Irodai világítás: Az irodai terek világítási rendszerei gyakran 16 A-nél kisebb áramfelvétellel rendelkeznek.
- Számítógépes hálózatok: A szervertermek és irodai számítógépes rendszerek áramköreinek védelmére.
- Kisebb üzleti berendezések: Például pénztárgépek, nyomtatók, kávéfőzők áramköreinek védelme.
Ipari alkalmazások
Bár az ipari környezetben gyakran nagyobb névleges áramú kismegszakítókra van szükség, a b16 kismegszakító is megtalálhatja a helyét bizonyos területeken:
- Vezérlőáramkörök: Alacsonyabb áramfelvételű vezérlőáramkörök védelmére.
- Érzékelők és jeladók: Bizonyos ipari érzékelők és jeladók áramkörének védelme.
- Kiegészítő berendezések: Például kisebb szivattyúk, ventilátorok áramkörének védelme, ha azok áramfelvétele nem haladja meg a 16 A-t.
A b16 kismegszakító kiválasztásának szempontjai
A megfelelő b16 kismegszakító kiválasztása kulcsfontosságú a biztonságos és megbízható elektromos rendszer kialakításához. Számos tényezőt kell figyelembe venni a döntés során.
Az áramkör terhelése
Az első és legfontosabb szempont az áramkör várható maximális terhelése. A kismegszakító névleges áramának (16 A) meg kell haladnia az áramkörben várható legnagyobb üzemi áramot. Általános szabály, hogy a névleges áramot a maximális üzemi áramnál körülbelül 25%-kal nagyobbra kell választani a tartós túlterhelés elkerülése érdekében.
A terhelés jellege
A terhelés jellege befolyásolja a szükséges kioldási karakterisztikát. Mivel a b16 kismegszakító „B” karakterisztikával rendelkezik, olyan áramkörökhöz ideális, ahol nincsenek jelentős indítóáramok. Ha az áramkörben induktív terhelések (pl. motorok, transzformátorok) vannak, amelyek nagy indítóáramot vehetnek fel, akkor „C” vagy „D” karakterisztikájú kismegszakító lehet a megfelelőbb választás.
A rövidzárlati áram
A kiválasztandó b16 kismegszakító rövidzárlati megszakítóképességének (Icn) nagyobbnak kell lennie, mint az áramkörben várható maximális rövidzárlati áram. Ezt az értéket a telepítés helyén, a hálózati impedancia alapján kell meghatározni. Lakossági környezetben általában a 6 kA vagy 10 kA megszakítóképesség elegendő.
A pólusszám
A pólusszámot az áramkör típusa határozza meg. Egyfázisú áramkörökhöz egy- vagy kétpólusú b16 kismegszakító szükséges (a nullavezető megszakításának igényétől függően), míg háromfázisú áramkörökhöz három- vagy négypólusú kismegszakító szükséges.
A gyártó és a minőség
Érdemes megbízható, jó hírű gyártók termékeit választani, amelyek megfelelnek a nemzetközi és nemzeti szabványoknak. A minőségi b16 kismegszakítók hosszabb élettartammal rendelkeznek és megbízhatóbb védelmet nyújtanak.
A beépítési környezet
A beépítési környezet hőmérséklete és páratartalma befolyásolhatja a kismegszakító működését. Bizonyos extrém körülmények között speciális kismegszakítókra lehet szükség.
Kiegészítő funkciók
Néhány b16 kismegszakító kiegészítő funkciókkal is rendelkezhet, például segédérintkezőkkel, amelyek távoli jelzésre vagy vezérlésre használhatók.
A b16 kismegszakítók főbb típusai és gyártói
A piacon számos gyártó kínál b16 kismegszakítókat, amelyek különböző műszaki jellemzőkkel és árakkal rendelkeznek. Néhány elterjedt gyártó:
- Schneider Electric: A Schneider Electric egy globális vállalat, amely széles választékban kínál kiváló minőségű kismegszakítókat, beleértve a b16 típusokat is. Termékeik megbízhatóságukról és innovatív megoldásaikról ismertek.
- ABB: Az ABB egy másik vezető szereplő az elektrotechnikai iparban, amely szintén kínál megbízható b16 kismegszakítókat különböző alkalmazásokhoz.
- Siemens: A Siemens híres a magas minőségű és tartós elektromos termékeiről, beleértve a b16 kismegszakítókat is.

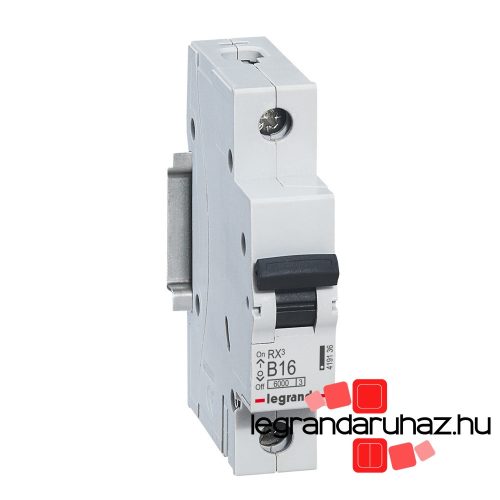

- Legrand: A Legrand
